颠覆传统PIM-1本征微孔聚合物支化反应机理 | 上海楷树化学科技有限公司

首页 > 行业动态 > 颠覆传统PIM-1本征微孔聚合物支化反应机理

颠覆传统PIM-1本征微孔聚合物支化反应机理

摘要
MIT的Zachary P. Smith团队发表的JACS研究中，系统重新探究了PIM-1逐步增长聚合反应机制。研究采用多种一维、二维核磁共振波谱技术，解析出全新的PIM-1支化聚合物结构，推翻了以往公认的支化机理。
1. 研究证实PIM-1聚合过程中的支化与交联现象源于自由基介导反应，创新性验证了自由基抑制剂BHT可在高温、有氧反应条件下有效抑制支化副反应。
2. 通过多组反应参数优化，成功实现PIM-1聚合物支化度的精准调控，建立了可定制支化结构的合成方法，为稳定、高性能PIM-1气体分离膜的可控制备提供了核心理论与技术支撑。

研究背景
1. 行业问题：
本征微孔聚合物（PIMs）是高性能自由体积有机材料，其中PIM-1作为标杆材料。但不同合成工艺制备的PIM-1气体传输性能差异极大，且材料易发生物理老化、严重制约其工业化应用，而聚合物支化结构是影响材料性能稳定性的核心关键因素。
2. 现有方案：
目前学界普遍认为，PIM-1支化结构源于低温、低单体浓度条件下，四氟邻苯二甲腈（TFTPN）与两分子5,5′,6,6′-四羟基-3,3,3′,3′-四甲基螺双茚（TTSBI）的分子间取代反应；同时有研究指出碳酸钾用量、溶剂体系会间接影响支化与交联程度，现有方案仅能通过粗放调控反应条件微调支化度，未明确核心反应机理。
3. 本文创新：
1) 摒弃传统分子间取代致支化的认知，首次提出自由基耦合反应是PIM-1支化的核心成因；
2) 通过多维度反应变量对照实验，证实高温会加剧自由基副反应、诱发支化，低温合成可制备高相对分子质量线性PIM-1；

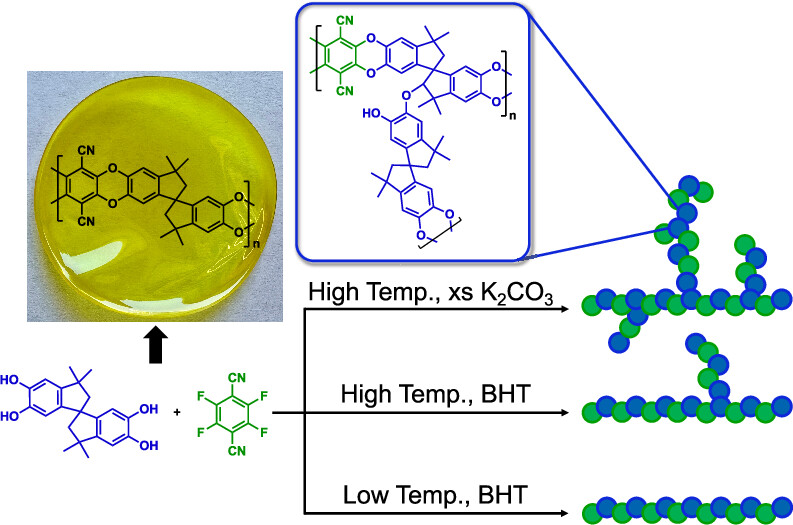

3) 创新采用BHT自由基抑制剂，实现有氧、无氮气保护条件下的支化抑制，突破传统严苛无氧合成的限制，建立了精准可控的PIM-1支化调控体系。

实验部分
1. 高低温基准合成：

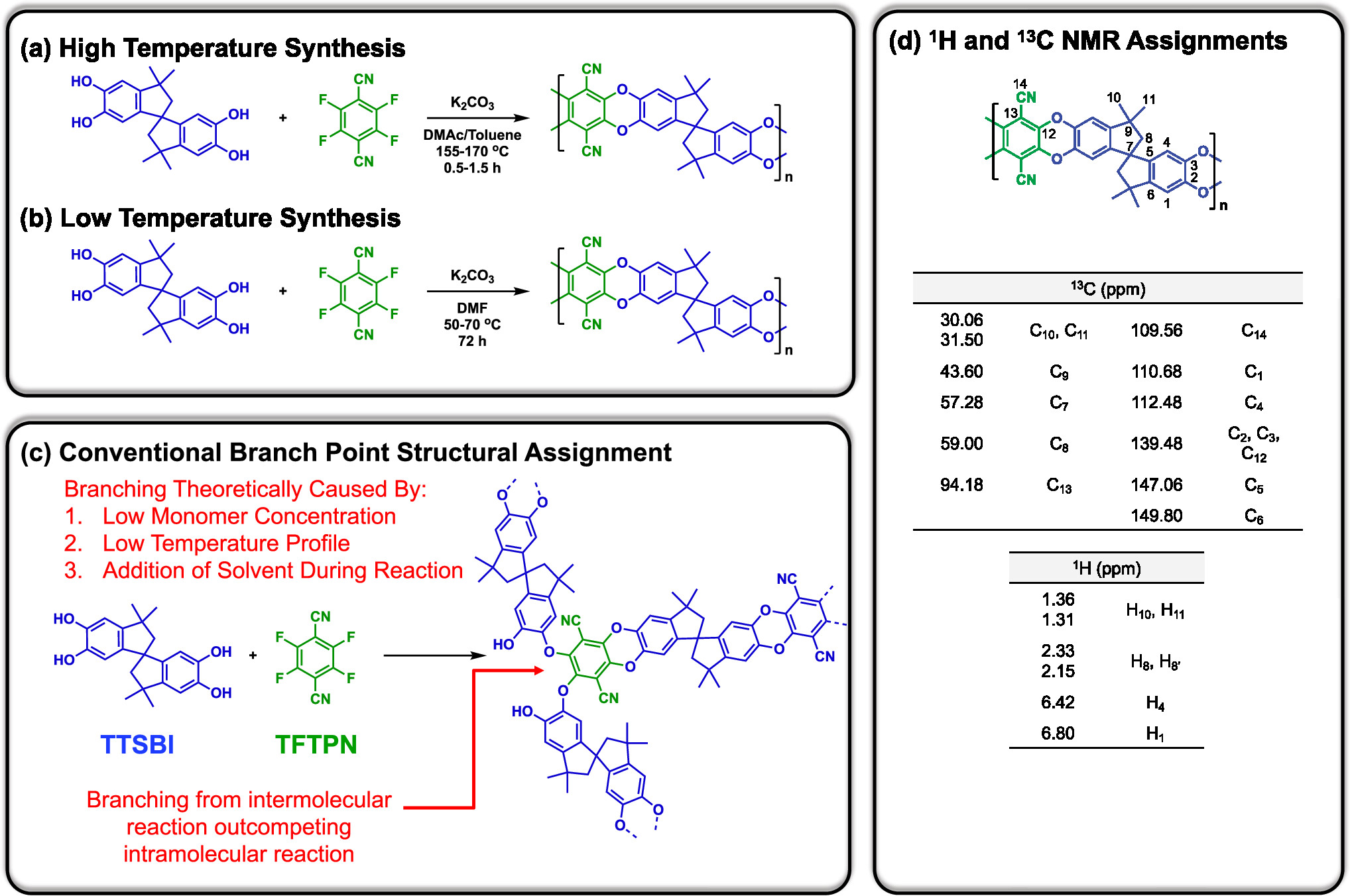

高温体系以DMAc/甲苯为混合溶剂，170 ℃反应1.5 h，制备的PIM-1支化度达21%，数均分子量44.5 kDa，分散性2.94；低温体系以DMF为溶剂，70 ℃反应72 h，无明显支化结构，沉淀相数均分子量可达123.0 kDa，分散性低至1.78，产率高出高温体系约10%，证实低温合成可制备高品质线性PIM-1。
2. 自由基抑制对照：
在高低温体系中分别添加0.1 wt% BHT抑制剂，结果显示两组体系均完全消除支化结构；高温有氧+BHT体系下，聚合物液相、固相数均分子量分别达21.7 kDa、45.7 kDa，证明BHT可有效阻断自由基支化反应，且无需严格无氧环境。
3. 单体浓度与碱用量对照实验：
将单体浓度减半至0.12 M的低温反应，全程无支化结构生成，推翻低浓度诱发支化的传统结论；过量碳酸钾体系下，即使添加BHT仍会产生轻微支化，证实过量碱会突破抑制剂作用阈值，诱发微量副反应。
4. 溶剂调控验证实验：
聚合过程中补加甲苯/DMAc混合溶剂，会改变聚合物溶解性、加剧链段聚集，使PIM-1支化度显著提升，明确溶剂环境是调控支化程度的重要辅助因素。
实验小结：厘清了各反应参数对PIM-1支化的影响规律，颠覆传统工艺认知，实现无严苛无氧条件下的线性PIM-1可控制备，大幅简化工业化合成门槛。

分析测试
1. 凝胶渗透色谱SEC测试：
以THF为流动相、35 ℃恒温测试，线性PIM-1数均分子量最高可达123.0 kDa，分散性低至1.78；未添加BHT的高温支化样品数均分子量仅44.5 kDa，分散性2.94，证实自由基支化副反应会降低聚合物分子量、加宽分子量分布，而BHT可有效改善聚合物均一性。
2. 一维核磁测试：
线性PIM-1的¹H NMR特征峰无杂峰，支化PIM-1在7.59 ppm、3.93 ppm出现特征伪三重峰，¹³C NMR在54.00 ppm出现独有特征峰，可作为支化结构的精准识别信号，区别于传统线性结构。
3. 二维NMR与氘代置换测试：

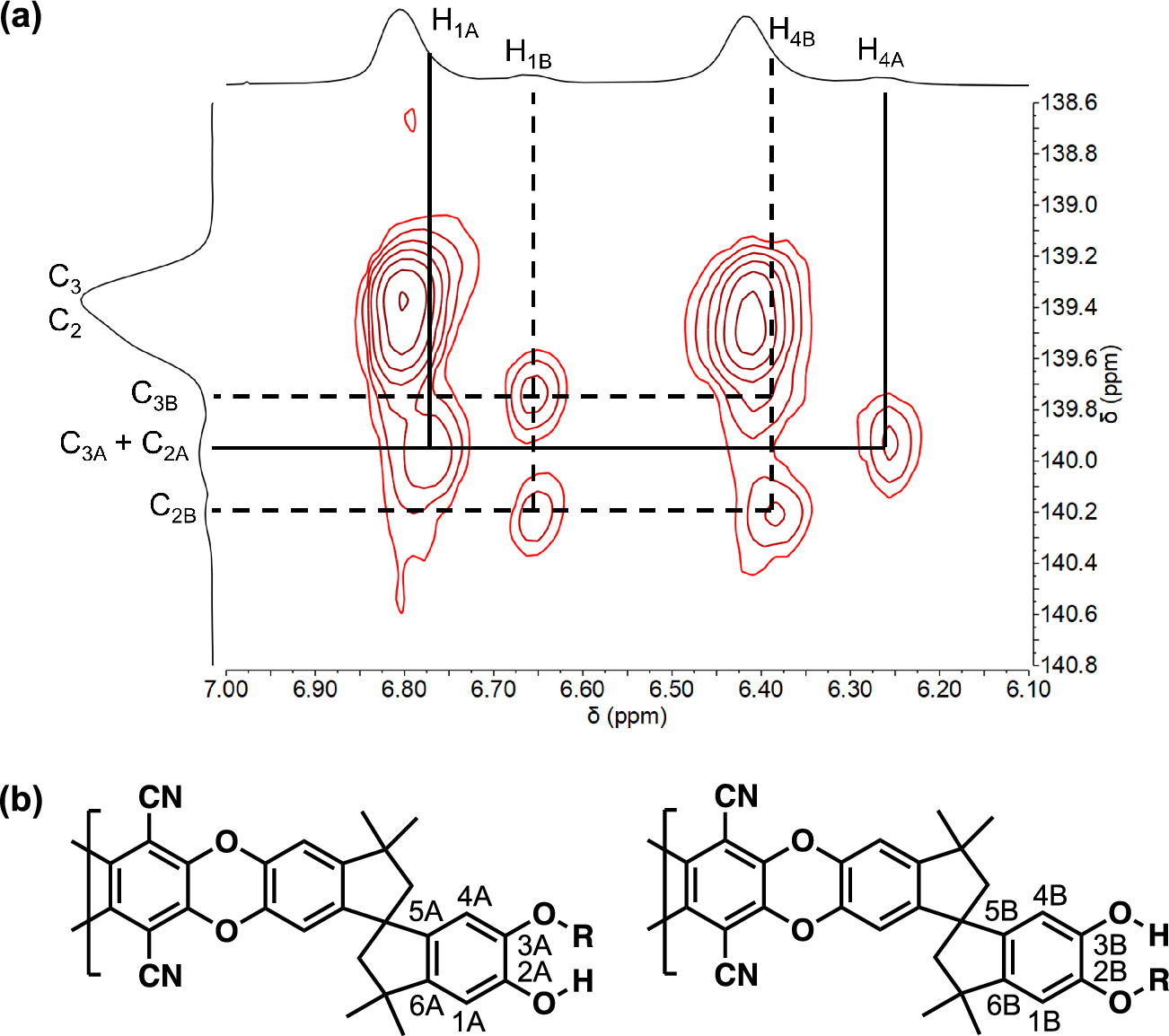

HSQC、HMBC、NOESY谱图证实，3.93 ppm特征峰为碳氢键质子而非羟基，7.59 ppm为可交换羟基质子；D₂O置换实验进一步验证两类特征峰的本质，推翻以往全部归属于羟基的错误认知，成功解析出4种支化异构体结构。
4. 固体核磁SSNMR测试：
高支化不溶样品在161 ppm处出现微弱特征峰，证实聚合过程存在微量碳酸盐桥接副反应，完善了PIM-1自由基支化的完整反应体系。

机理分析
1. 核心支化机理：

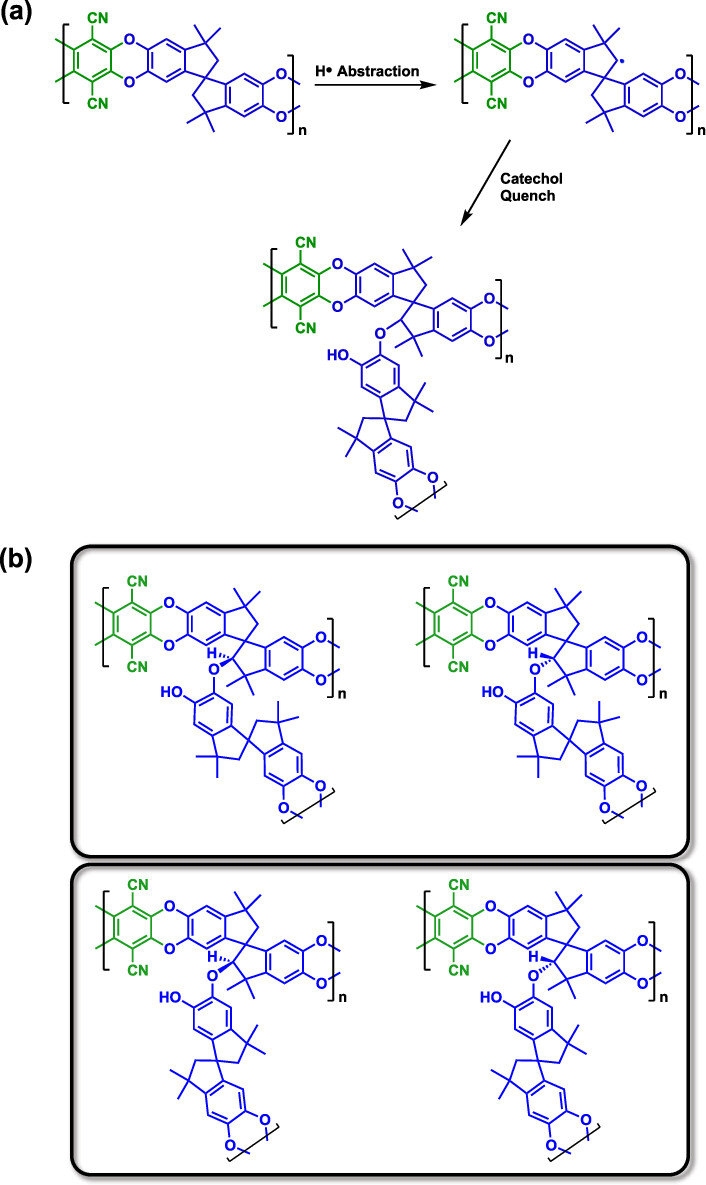

PIM-1支化并非传统的双分子间取代反应，而是高温诱导的自由基耦合反应。高温条件下，螺双茚单元的亚甲基位点生成自由基，与邻苯二酚羟基发生氧化耦合，形成碳-氧键桥接支化结构，最终生成4种立体异构体，该机理完美匹配所有NMR谱学特征。
2. 抑制剂作用机理：
BHT作为位阻型自由基捕获剂，可高效淬灭聚合体系中的活性自由基，阻断亚甲基-邻苯二酚的耦合副反应，彻底抑制支化结构生成；仅当碳酸钾过量、自由基生成速率过高时，BHT抑制效果受限，产生微量支化。
3. 温度与溶剂影响机理：
低温环境下自由基生成能垒高、副反应难以发生，且低温所用DMF溶剂对PIM-1溶解性更优，聚合物可充分反应，形成高分子量线性结构；高温DMAc/甲苯体系溶解性差，聚合物易析出聚集，链段间距缩小，进一步促进自由基耦合支化反应。

总结
本研究系统优化了PIM-1逐步增长聚合工艺参数，推翻了行业长期以来的支化机理认知，明确自由基介导氧化耦合是PIM-1支化的核心成因。研究厘清了PIM-1合成反应温度、溶剂体系、原料配比、反应氛围对PIM-1分子量、分散性和支化度的调控规律，建立了简便、可控的线性与支化PIM-1合成策略。

文章标题：Mechanistic Characterization and Control of Branching in the Polymer of Intrinsic Microporosity PIM-1
文章作者：Benjamin J. Pedretti、Andrea Giovanelli、Olivia J. Wilkinson、Marco Carlotti、Philippe Jean-Baptiste、John N. Vergados、Francesca Martini、Zachary P. Smith*
DOI：10.1021/jacs.5c23293
文章链接：https://pubs.acs.org/doi/10.1021/jacs.5c23293

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

麻省理工学院Zachary P. Smith团队刷新了PIM-1支化机理的传统认知，证实其支化结构源于高温自由基耦合反应，利用BHT抑制剂可在有氧宽松条件下抑制支化，通过工艺优化实现PIM-1支化度精准调控，为高性能微孔聚合物分离膜工业化制备提供新方案。
