机器预测Zr-MOF材料负载纳米金的分布形态 | 上海楷树化学科技有限公司

首页 > 行业动态 > 机器预测Zr-MOF材料负载纳米金的分布形态

机器预测Zr-MOF材料负载纳米金的分布形态

摘要

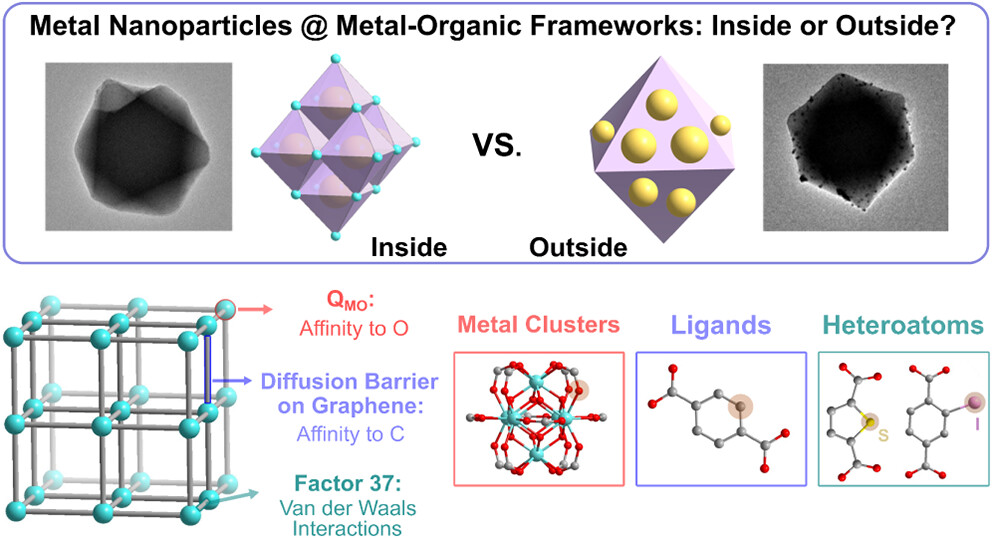

厦门大学汪骋、蒋一彬老师团队的研究J. Am. Chem. Soc. 2026中，针对MOF负载金属纳米颗粒空间位置无法精准预测的行业难题，基于双溶剂法构建标准化实验体系，系统探究锆基MOFs中金属纳米颗粒内部限域与外部生长的调控规律。研究构建涵盖10种过渡金属、11种锆基MOF的110组实验数据集，结合金属界面作用描述符与MOF低维化学因子，筛选出核心特征参数，建立可精准预测纳米颗粒空间分布的机器学习模型。

研究背景
1. 行业问题：
金属纳米颗粒负载MOFs是多相催化领域的核心功能材料，但目前纳米颗粒在MOF内部孔道或外部晶体表面的分布完全依赖实验经验，无法提前预判，相同合成工艺下，不同金属-MOF体系会出现完全不同的颗粒分布结果。
2. 现有研究：
1) 国内外学者已开发溶液浸渍、气相渗透、船载瓶式等多种合成策略，尝试调控纳米颗粒在MOF孔道内的限域生长。
2) 同时已有文献证实，纳米颗粒分布存在明显的金属依赖性规律，如MIL-101(Cr)中Pt、Ir、Ni颗粒多为内部限域，Pd、Ag颗粒多生长于外部表面，但现有研究仅停留在现象观测层面，未揭示内在调控机制，无法实现定量预测。
3. 本文创新：
1) 统一采用双溶剂法构建标准化对照实验体系，排除合成条件干扰，精准剖析金属-MOF本征相互作用的影响；
2) 结合海量MOF描述符因子分析与机器学习算法，筛选出极简可解释的核心特征组合，首次建立锆基MOF体系纳米颗粒空间分布的定量预测模型。

实验部分
1. 文献数据系统调研：
研究团队梳理2005-2026年185篇相关文献，筛选得到291组单金属-MOF实验案例，通过桑基图量化分析不同合成方法、金属种类、MOF载体的颗粒分布规律，发现液相浸渍法是实现颗粒内部限域的最优工艺，且合成方法无法单一决定颗粒位置，证实本征材料相互作用是核心影响因素。
2. 标准化样品制备实验：

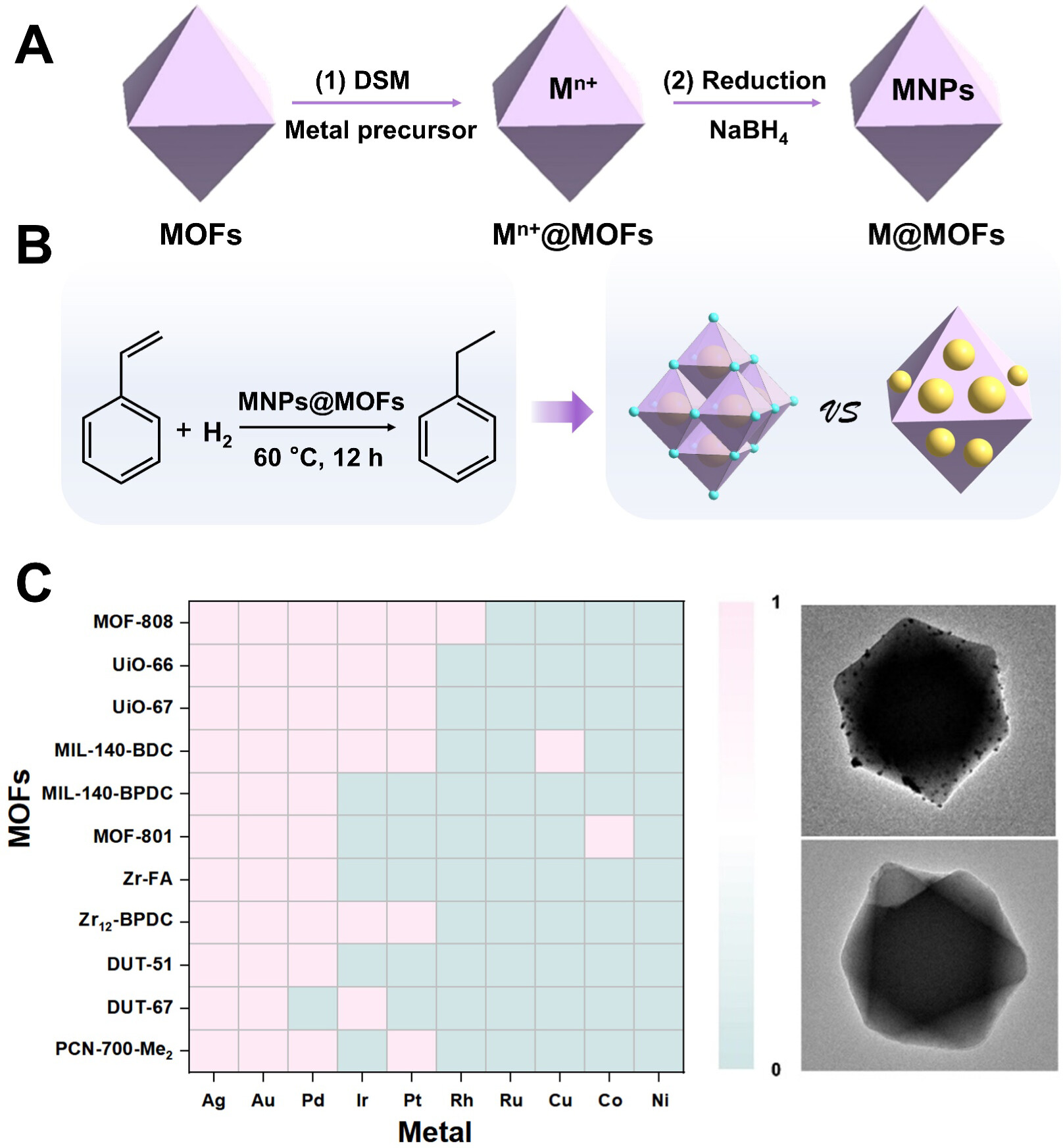

采用可控双溶剂法统一制备M@MOF复合材料，将锆基MOF分散于正己烷非极性溶剂中，滴加定量金属前驱体水溶液，利用毛细作用力将前驱体引入孔道，经硼氢化钠原位还原得到负载样品。实验统一金属负载量、溶剂比例、还原条件，制备10种过渡金属负载11种锆基MOF的110组标准化样品，保障变量单一可控。
3. 催化性能验证实验：
以苯乙烯加氢反应为模型反应，在1 mol%催化剂投料比下进行12 h催化测试，验证所有样品的催化活性与反应稳定性。结果表明，样品催化收率、结构保留度与纳米颗粒内外分布无直接强关联，证实实验体系稳定，可排除催化性能干扰，专注剖析颗粒分布规律。
4. 二维MOF对照实验：
制备锆基MOF二维单层材料，依托其超薄结构优势，直观观测不同金属的迁移团聚趋势。实验证实Ag、Au、Pd易团聚成大颗粒，Ru、Co、Ni颗粒细小且分布均匀，与三维MOF体系的分布规律高度契合，验证了实验观测的准确性。

分析测试
1. TEM形貌表征：

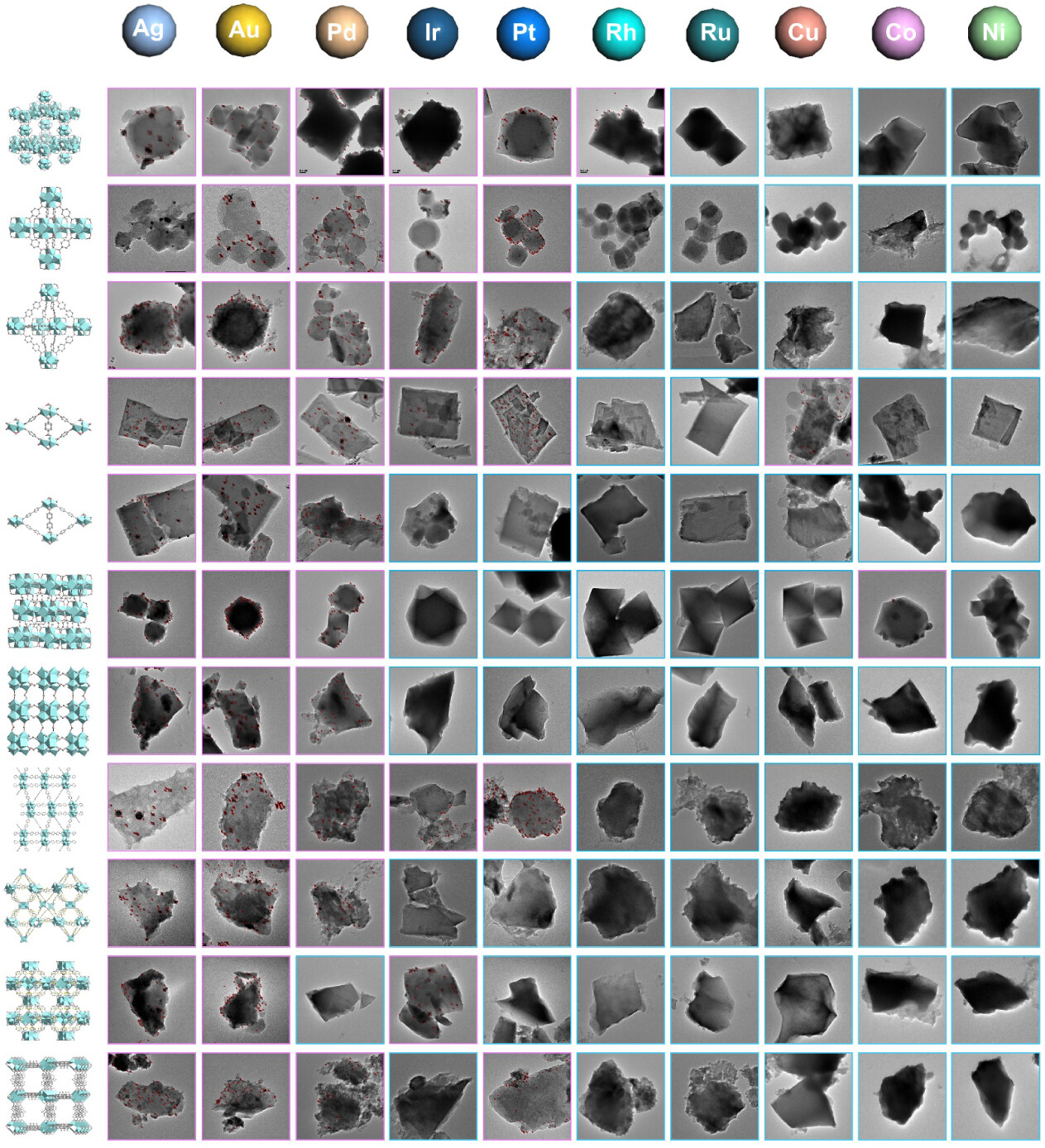

对每组样品选取至少4个不同区域进行透射电镜测试，明确纳米颗粒分布位置。无外部颗粒定义为内部限域体系，存在可检测外部颗粒即为外部生长体系，成功区分Ir@MOF-801（内部限域）、Au@MOF-801（外部生长）等典型体系，精准完成数据集标签分类。
2. 机器学习特征与模型测试：

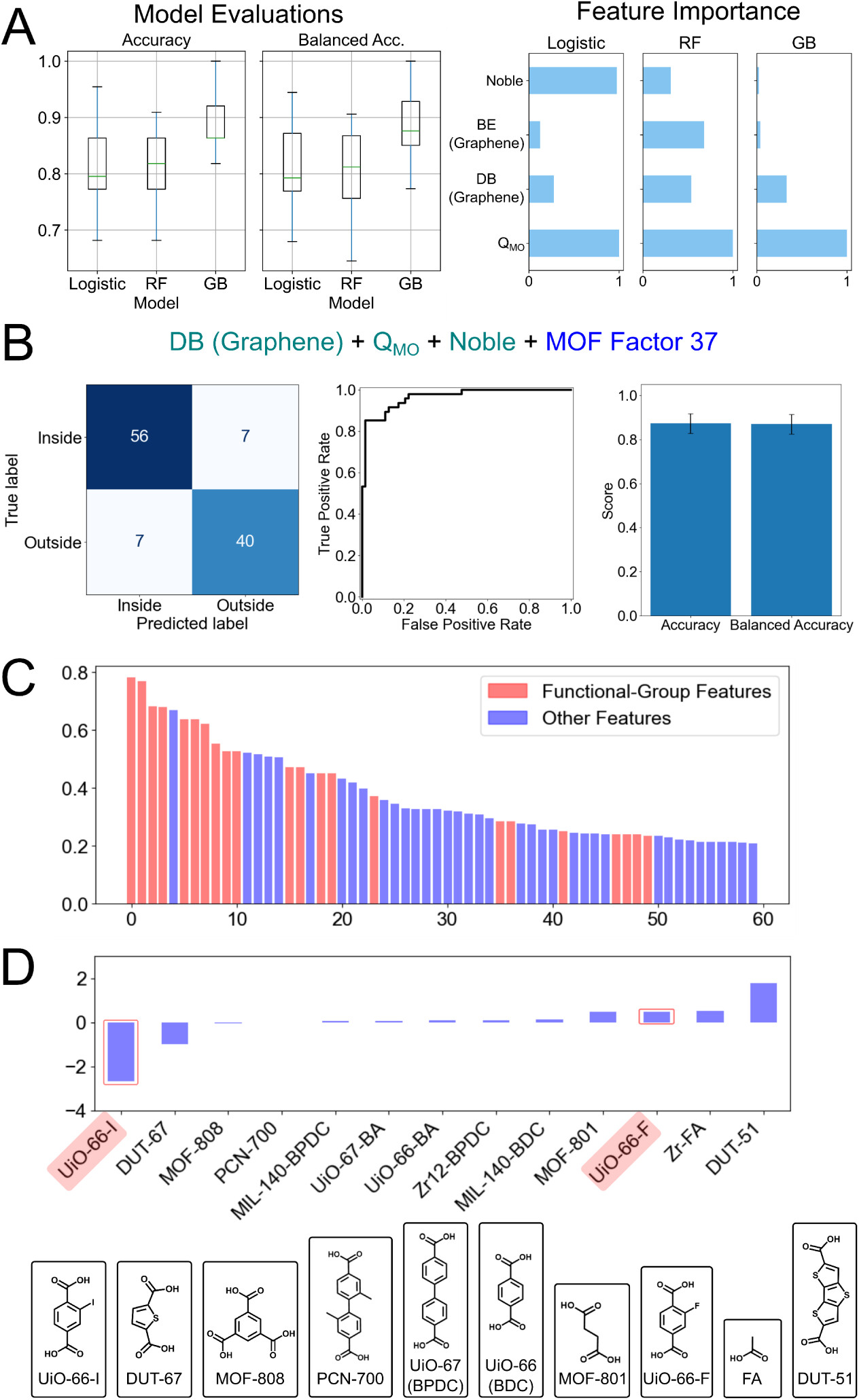

选取结合能、扩散势垒、氧化物生成焓、贵金属属性4类金属描述符，结合45维MOF化学结构因子开展特征筛选。最优模型以3类金属描述符+MOF 37号因子为核心参数，5折交叉验证准确率达87.3%，平衡准确率86.9%，ROC-AUC高达94.6%；外部UiO-66-F/UiO-66-I测试集预测准确率达85%，远高于纯金属描述符模型的75%。
3. 因子相关性分析：
37号MOF因子与配体杂原子、极化率、电负性等化学参数高度相关，与孔道几何结构关联度极低，证实配体化学性质而非孔结构是调控颗粒分布的核心参数。

机理分析
1. 金属-载体双界面作用机制：

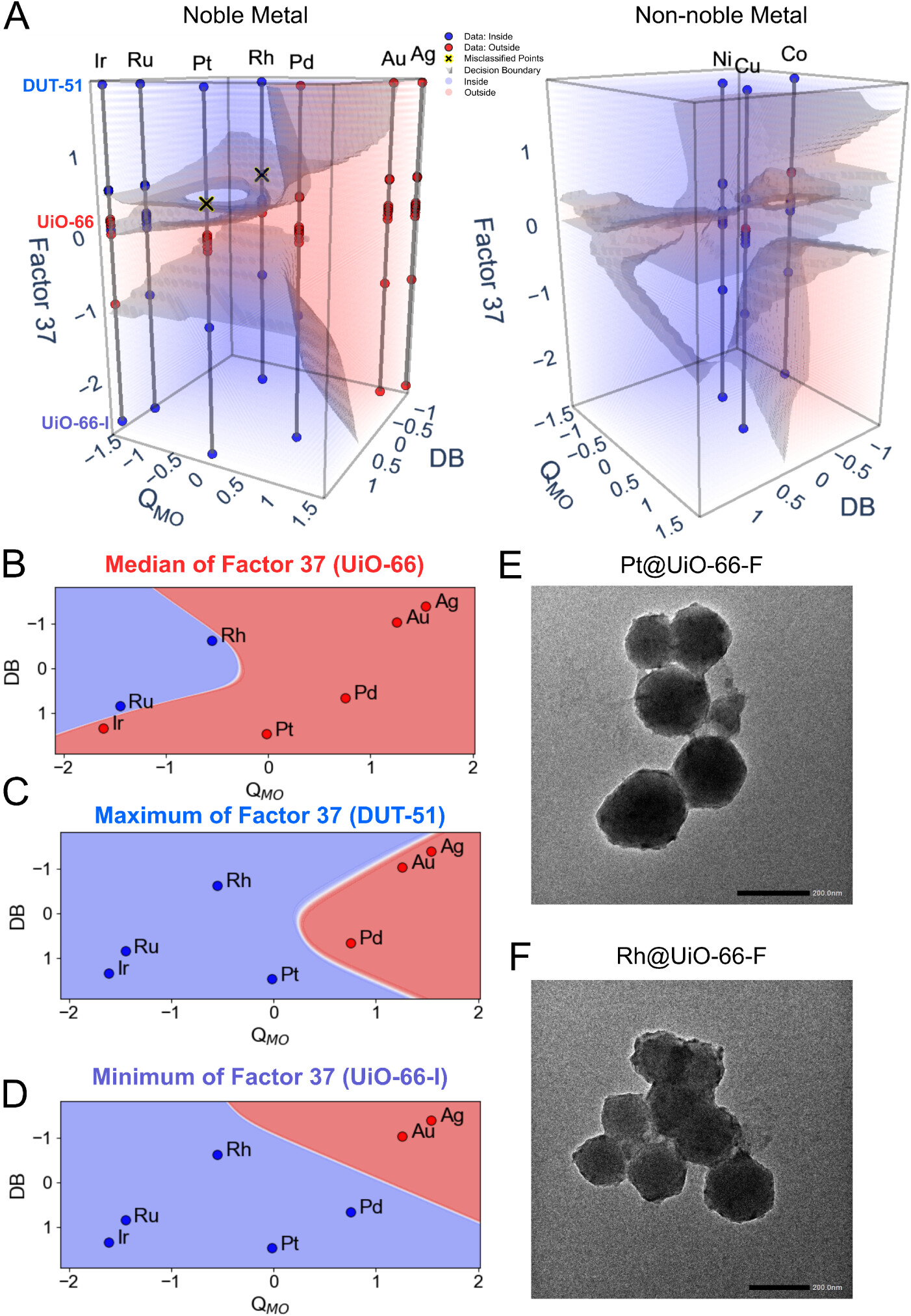

金属与Zr-氧簇节点的氧亲和性、与共轭配体的π界面迁移势垒形成制衡作用，氧亲和性强、扩散势垒高的金属更易被限域在孔道内部，反之易迁移至外部表面。
2. 配体杂原子调控机制：
无杂原子配体的MOF内部稳定位点匮乏，颗粒易外部生长；含杂原子配体可提供额外吸附极化位点，大幅提升内部限域概率。
3. 金属属性差异化机制：
非贵金属与MOF骨架相互作用强，大多实现内部限域；贵金属还原电位高、易团聚迁移，多分布于外部。此外，模型在Al基、Cr基非锆MOF体系中仍保持85%预测准确率，证实机理具备普适性，仅需针对金属节点微调即可拓展应用。

总结
该工作构建了标准化的锆基MOF负载金属纳米颗粒实验数据集，依托机器学习与因子分析，阐明了贵金属与非贵金属的差异化分布机制，突破了传统实验经验化的研究局限。为精准设计不同空间结构的MOF基催化材料、定向调控纳米颗粒分布、构建高效稳定的多孔催化体系提供了坚实的理论支撑和可行的预测手段。

文章标题：Predicting Internal Versus External Nanoparticle Formation in Zr-Based Metal–Organic Frameworks
文章作者：Zhaomin Su、Yuhang Song、Yibin Jiang*、Cheng Wang*
DOI：10.1021/jacs.6c05556
文章链接：https://pubs.acs.org/doi/10.1021/jacs.6c05556

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
