【COF合成方法】微滴界面辅助COF材料超快速合成

首页 > 行业动态 > 【COF合成方法】微滴界面辅助COF材料超快速合成

摘要

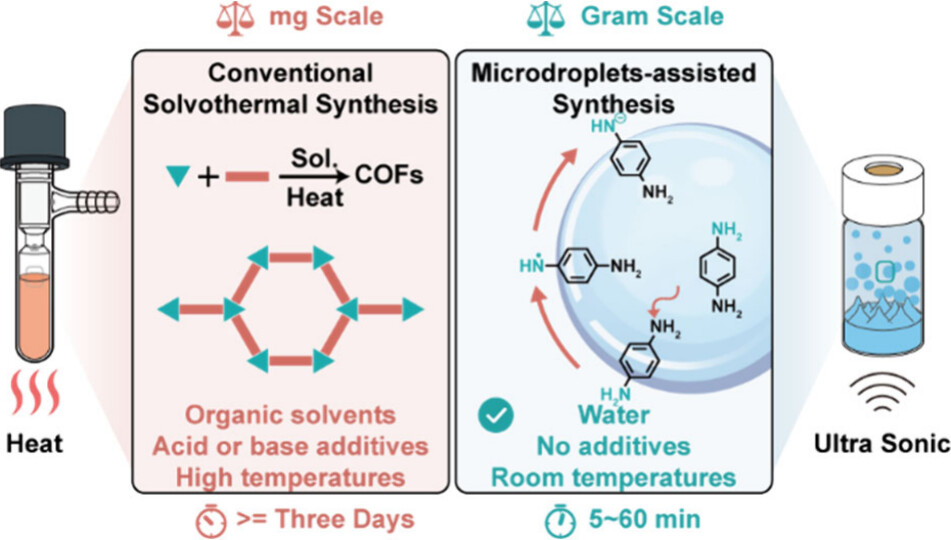

中科院大连化物所王峰、周旭凯、陈徐锞团队的JACS文章中，创新提出微滴界面驱动合成策略。研究借助超声雾化技术构建水相微滴气液界面反应器，在室温、无催化剂、无有机溶剂的绿色条件下，实现多种晶态亚胺基COFs分钟级超快合成，合成速率较传统本体工艺提升3个数量级。机理层面探明，微滴界面可触发自发电子转移，生成自由基与阴离子活性中间体，依托氢键对称破缺、界面单体富集与强电场协同作用，构建非经典席夫碱缩合路径，高效突破传统合成动力学壁垒。该方法通用性强、支持克级规模化制备，为多孔晶态框架材料的绿色高效合成提供了全新技术路径。

研究背景
1. 行业问题：亚胺基COFs的共价键组装特性导致其反应动力学能垒极高。传统合成依赖高温、长时间反应与酸催化，且酸性环境会钝化氨基亲核性，造成成键速率受限，难以兼顾合成效率、材料结晶度与规模化制备需求。
2. 现有方案：学界通过微波、机械化学、超临界流体等方式优化COFs合成，但均未脱离酸催化核心机理，无法解决氨基活化与酸性失活的核心矛盾。微滴、微流控合成技术虽已应用于框架材料制备，仍依赖有机试剂与酸催化剂，无法突破席夫碱缩合的固有动力学瓶颈。
3. 本文创新：首次利用微滴气液界面电子转移效应，建立自由基-阴离子协同的非经典席夫碱缩合新机制。彻底摒弃高温、酸催化、有机溶剂等苛刻条件，实现室温超快合成；依靠界面多物理化学效应降低反应能垒，大幅提升合成速率，同时兼具良好的单体通用性与规模化生产潜力。

实验部分

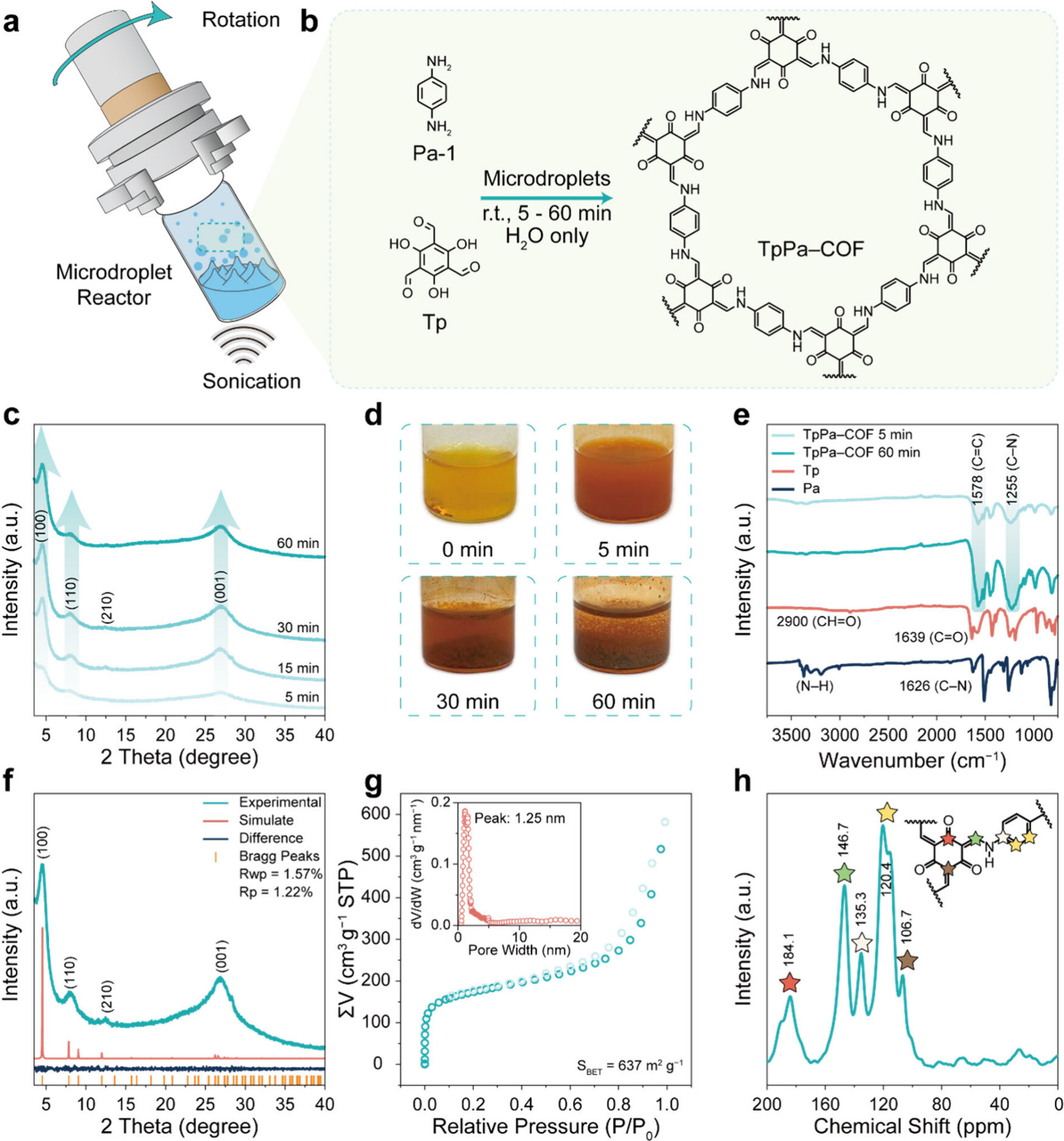

1. 微滴法超快合成TpPa-COF实验：
以2,4,6-三酰基间苯三酚（Tp）与对苯二胺（Pa）为模型单体，配置摩尔比3:2的水性单体混合溶液，通过连续超声雾化生成微米级微滴。室温条件下反应5 min即可生成TpPa-COF固体产物，产率达62%，且具备初始结晶度；反应60 min后产率提升至88%，30 min时材料结晶度达到最优状态。同时优化超声功率参数，24 W中等功率条件可平衡界面电场强度与反应体系稳定性，获得最高产物产率。
2. 对照验证实验：
1) 设置多组对照实验，传统本体搅拌条件下，单体溶液反应1 h无COF生成，72 h仅产生无定形杂质，无晶体衍射特征；
2) 仅超声空化、无微滴生成的体系，仅能得到低产率、无序聚合物；
3) 氩气氛围下微滴反应仍可生成结晶性COF，证实微滴气液界面是超快合成的核心条件，而非超声作用、气体氛围等次要因素。

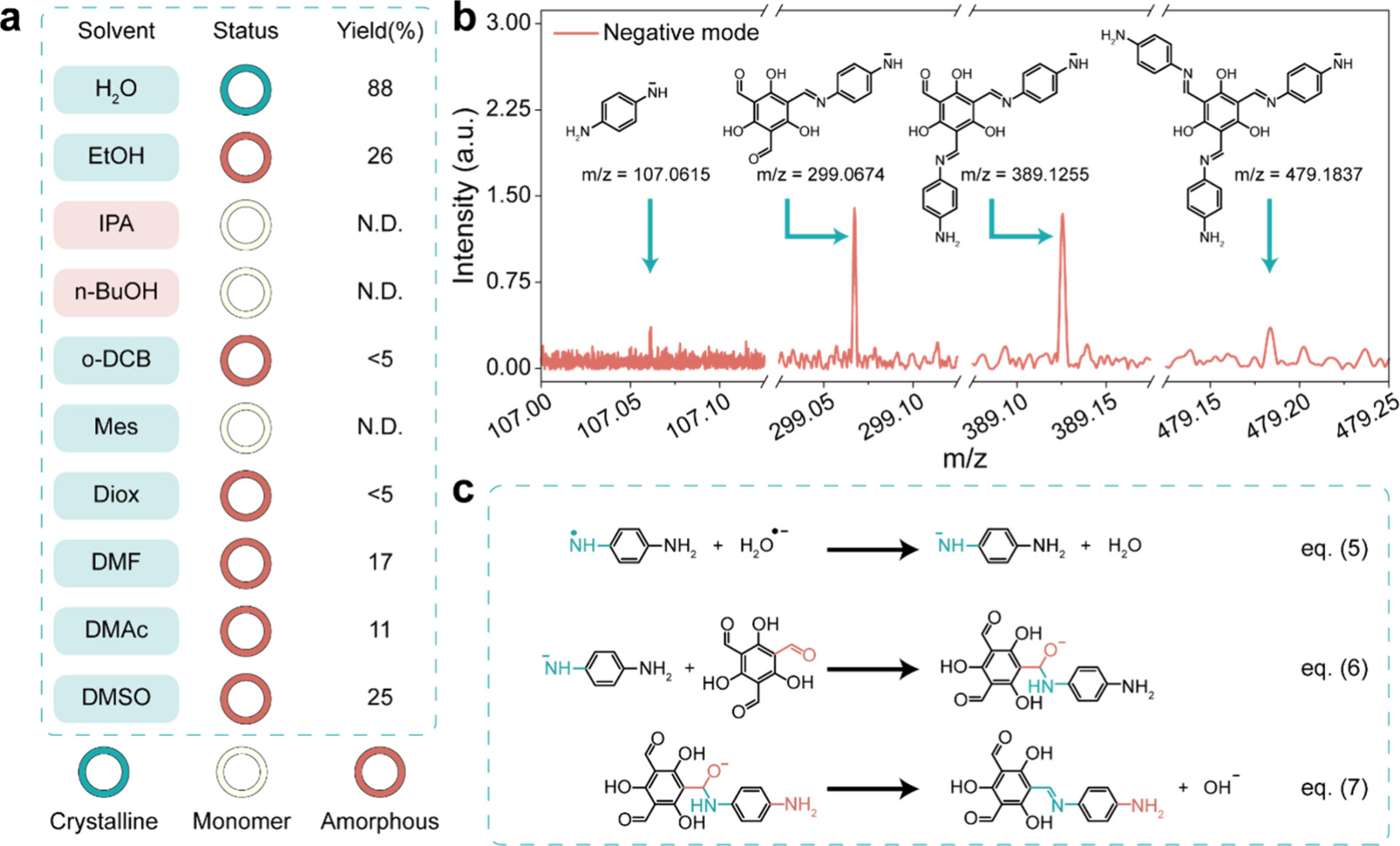

4) 此外，更换乙醇、DMF、DMSO等多种传统有机试剂为溶剂，均无法得到结晶性COF，验证了水相微滴界面的独特反应活性。
3. 自由基与反应中间体验证实验：
采用DMPO自旋捕获剂结合EPR、FT-ICR MS测试，追踪界面活性物种；通过自由基、电子清除剂调控实验，验证·OH自由基、界面电子转移对反应的关键作用；结合氘代同位素标记、气相测试，厘清氢原子转移反应路径，排除非目标反应机理。
4. 通用性与规模化实验：

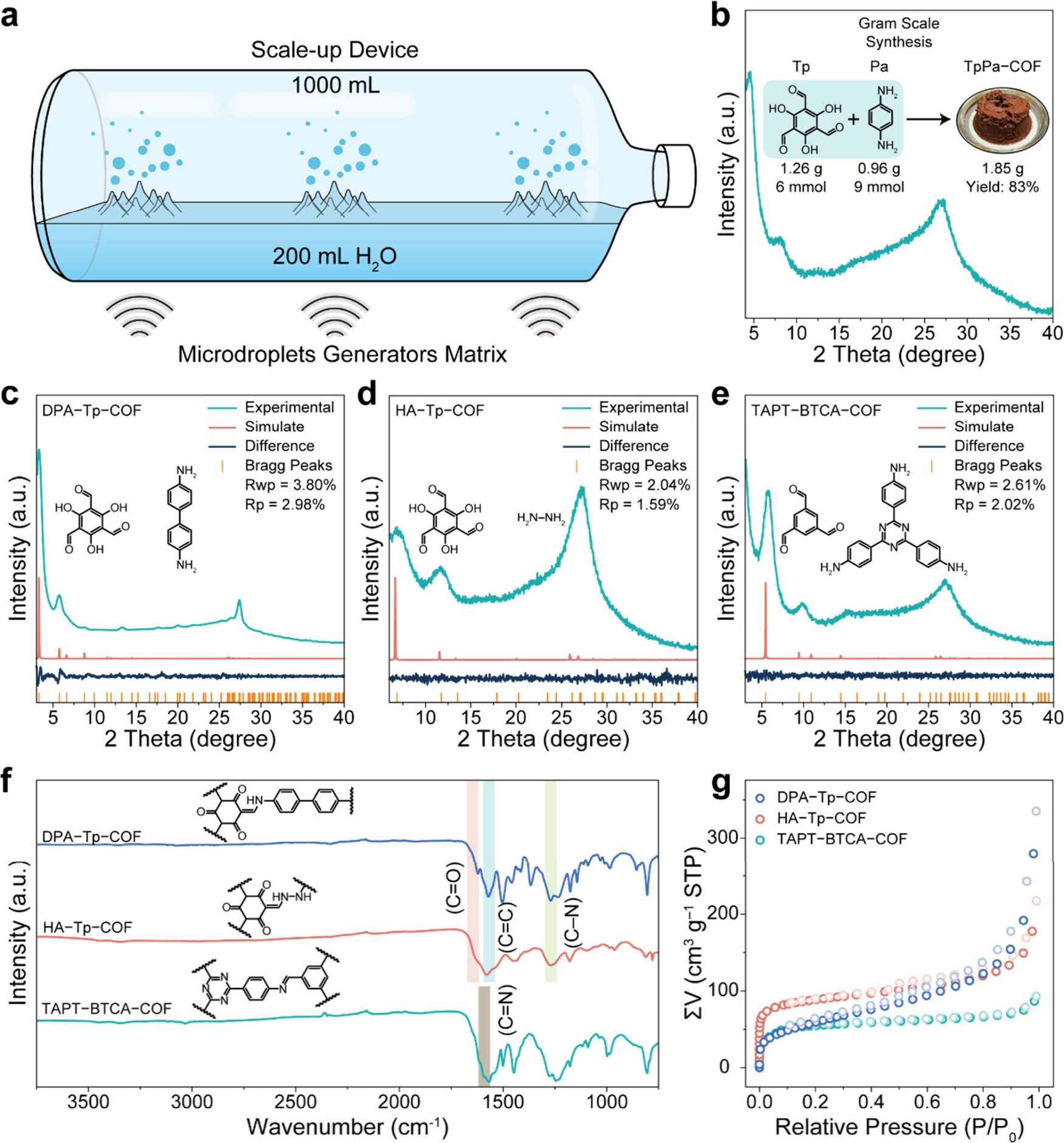

1) 将反应体系投料量放大200倍，溶剂体积从6 mL增至200 mL，优化雾化功率后，室温合成可得到1.85 g克级TpPa-COF，产率仍保持83%。
2) 同时拓展单体体系，成功合成DPA–Tp–COF、HA–Tp–COF、TAPT–BTCA–COF四种不同拓扑、不同孔径的晶态COFs，产率稳定在69%~77%，验证方法普适性。
实验小结：突破传统COFs合成的苛刻条件与速率瓶颈，实现室温、无催化、无有机溶剂的超快合成，反应速率提升3个数量级；解决酸催化固有矛盾，依托全新界面反应机制制备高结晶度COFs，且可直接克级规模化生产，通用性强、绿色环保。

分析测试
1. 结构表征：PXRD测试显示，微滴合成的TpPa–COF与AA堆叠模拟结构高度吻合，结晶度优异。SEM、TEM测试表明材料为片层堆叠形貌，结构规整。
2. 吸附与孔隙：77 K氮气吸附测试证实TpPa–COF具备永久多孔结构，BET比表面积达637 m²/g，平均孔径为1.25 nm，与理论框架结构参数一致。拓展合成的多种COFs均具备规整孔道结构与稳定孔隙性能，结构参数与传统溶剂热合成样品匹配。
3. 光谱与中间体测试：
EPR光谱检测到微滴界面·OH、·H自由基信号，加入单体后自由基信号显著衰减，证实活性自由基参与反应；FT-ICR MS成功捕获对苯二胺阴离子、分步缩合阴离子中间体，明确阴离子链式生长机制；固态¹³C MAS NMR光谱在184 ppm、147 ppm、107 ppm处出现特征共振峰，进一步证实亚胺键框架成功构建。
4. 模拟计算：
AIMD模拟证实单体可自发向微滴界面迁移，破坏界面氢键网络，降低溶剂化能垒；量子化学计算表明，微滴界面10⁹ V/m强电场可将反应自由能垒从4.56 kcal/mol降至1.16 kcal/mol，显著加速反应进程；RDG分析证明COFs层间存在强π-π堆积作用，保障动态微滴环境下框架结构稳定生长。

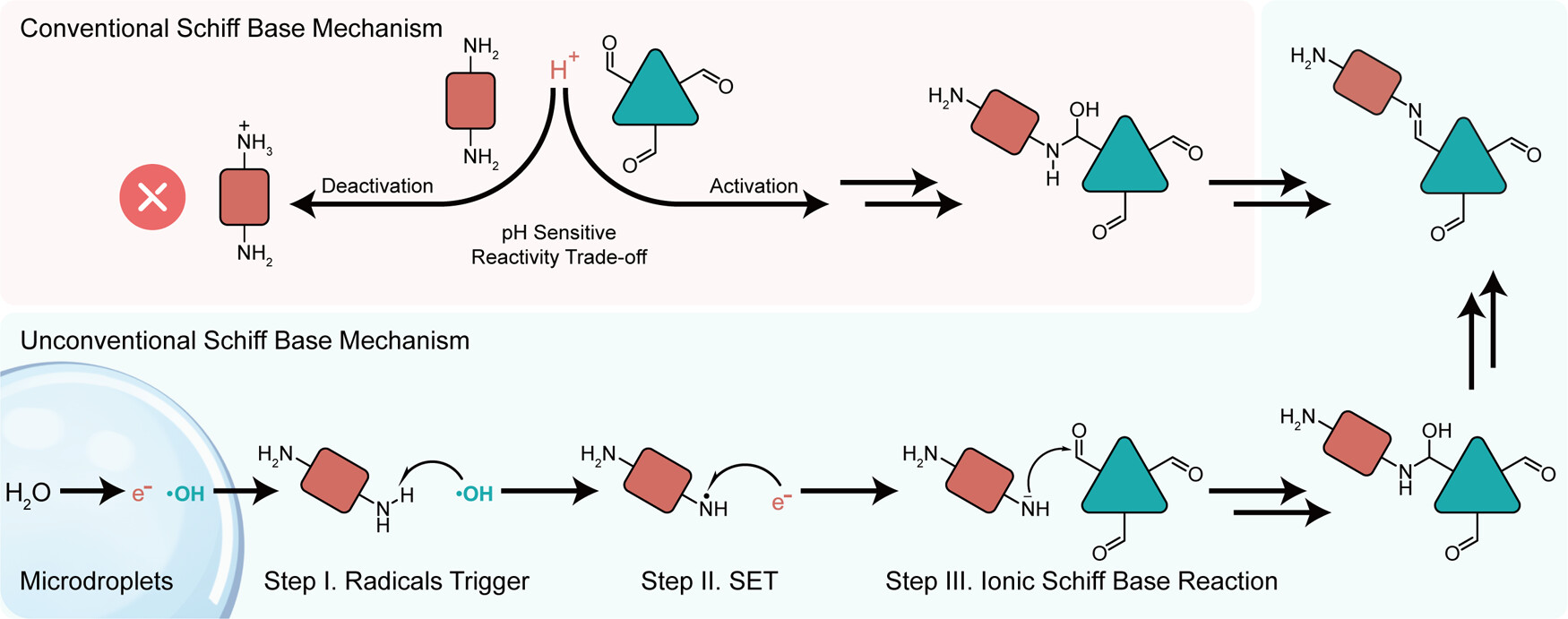

机理分析
1. 界面电子转移与自由基生成：
微滴水相界面水分子发生自发单电子转移，生成富电子H₂O•⁻与缺电子H₂O•⁺物种，H₂O•⁺快速分解产生·OH自由基与质子。·OH自由基选择性夺取对苯二胺氨基氢原子，生成氮中心自由基中间体，突破传统酸催化的氨基活化局限。
2. 非经典席夫碱缩合机理：
生成的氮中心自由基被界面电子还原为高活性胺阴离子，大幅提升单体亲核性，主动进攻醛基羰基，发生亲核加成、分子内氢转移与脱水反应，完成单体缩合。该自由基-阴离子链式反应路径，完全区别于传统酸催化质子活化机制，彻底规避氨基失活问题。
3. 界面环境协同增效：
微滴超高比表面积实现单体界面富集，氢键网络对称破缺降低反应能垒；界面超强电场进一步加速氢原子转移与电子传递；层间π-π堆积作用保障COFs在动态微滴环境中有序生长，最终实现超快、高结晶度的框架组装。

总结
本文构建了微滴驱动COFs超快合成新体系，利用水相微滴气液界面的独特电子活性环境，启动非常规自由基辅助缩合反应，在温和绿色条件下实现多拓扑结构亚胺基COFs的快速可控制备，合成速率实现数量级提升。
该工艺无需复杂设备与高危试剂，兼具高效性与环保性，克级放大制备后材料结晶度、孔隙结构等核心性能无衰减。

文章标题：Microdroplet-Enabled Interfacial Electron Transfer Accelerates Schiff Base Condensation for Ultrafast Covalent Organic Framework Synthesis
文章作者：Zhendong Luo、Peng Jin、Junju Mu、Zilun Yu、Sihui Meng、Jianhan Wu、Xuke Chen*、Xukai Zhou*、Feng Wang*
DOI：10.1021/jacs.6c03031
文章链接：https://pubs.acs.org/doi/10.1021/jacs.6c03031

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

中科院大连化物所王峰、周旭凯、陈徐锞团队的JACS文章研究提出微滴驱动COF合成新策略，利用微滴气液界面电子转移效应，构建非经典席夫碱缩合路径，室温无催化、无有机溶剂条件下分钟级合成多种高结晶亚胺基COFs，反应速率提升3个数量级，可实现克级绿色规模化制备，开辟框架材料合成新范式。
