配体缺陷增强MOF材料NICS-24快速可再生CO2捕获性能

首页 > 行业动态 > 配体缺陷增强MOF材料NICS-24快速可再生CO2捕获性能

摘要
斯洛文尼亚Matjaž Mazaj团队发表的JACS的研究中，提出配体介导缺陷工程（LMDE）改性策略。
1. 研究以含三氟甲基、甲硫基功能化唑类配体（FMeTz、SMeTz）对锌-草酸胍唑骨架NICS-24进行后合成改性，通过可控锌离子浸出产生空位型缺陷，在保留材料长程结晶性与骨架连通性的前提下，优化材料超微孔结构与表面吸附环境。
2. 改性后的40FMeTz、60SMeTz样品在25 ℃、1000 ppm室内CO₂环境下，吸附容量较纯相NICS-24提升2倍以上，可达0.77 mmol/g，同时吸附动力学大幅加快、热再生性能显著优化。
3. 其中60SMeTz材料可在70 ℃温和条件下稳定再生、循环性能优异，材料具备优异的水解稳定性，为干燥环境下高效低浓度CO₂捕获提供了新型高性能MOF吸附平台。

研究背景
1. 行业问题：室内低浓度（400–1000 ppm）CO₂捕获是重要的行业难题。传统多孔吸附材料难以同时实现低压高吸附亲和力、快速传质动力学与低能耗可再生性能。
2. 现有方案：
1) 缺陷工程是优化MOF气体吸附性能的主流手段，在UiO-66、MOF-74等经典MOF中构建配体缺失、团簇缺失缺陷，引入极性吸附位点，提升低压CO₂吸附容量。
2) 但现有研究大多聚焦于通过化学功能化优化吸附热力学，极少探究缺陷结构对气体传质通路、扩散动力学的调控机制，难以突破吸附亲和力与传质速率的固有矛盾。
3. 本文创新：
1) 本文以具备低浓度CO₂捕获潜力的NICS-24锌基MOF为研究对象，摒弃传统孔径功能化改性思路，采用两种电子特性、极性差异化的功能化唑类配体开展后合成改性。
2) 通过配体竞争配位诱导可控锌离子浸出，精准构建空位型缺陷，在不破坏骨架整体拓扑结构的基础上，拓宽超微孔自由体积、优化孔道连通性，实现了低浓度CO₂高效吸附、快速传质与温和可再生的协同突破。

实验部分
1. NICS-24缺陷改性制备实验：

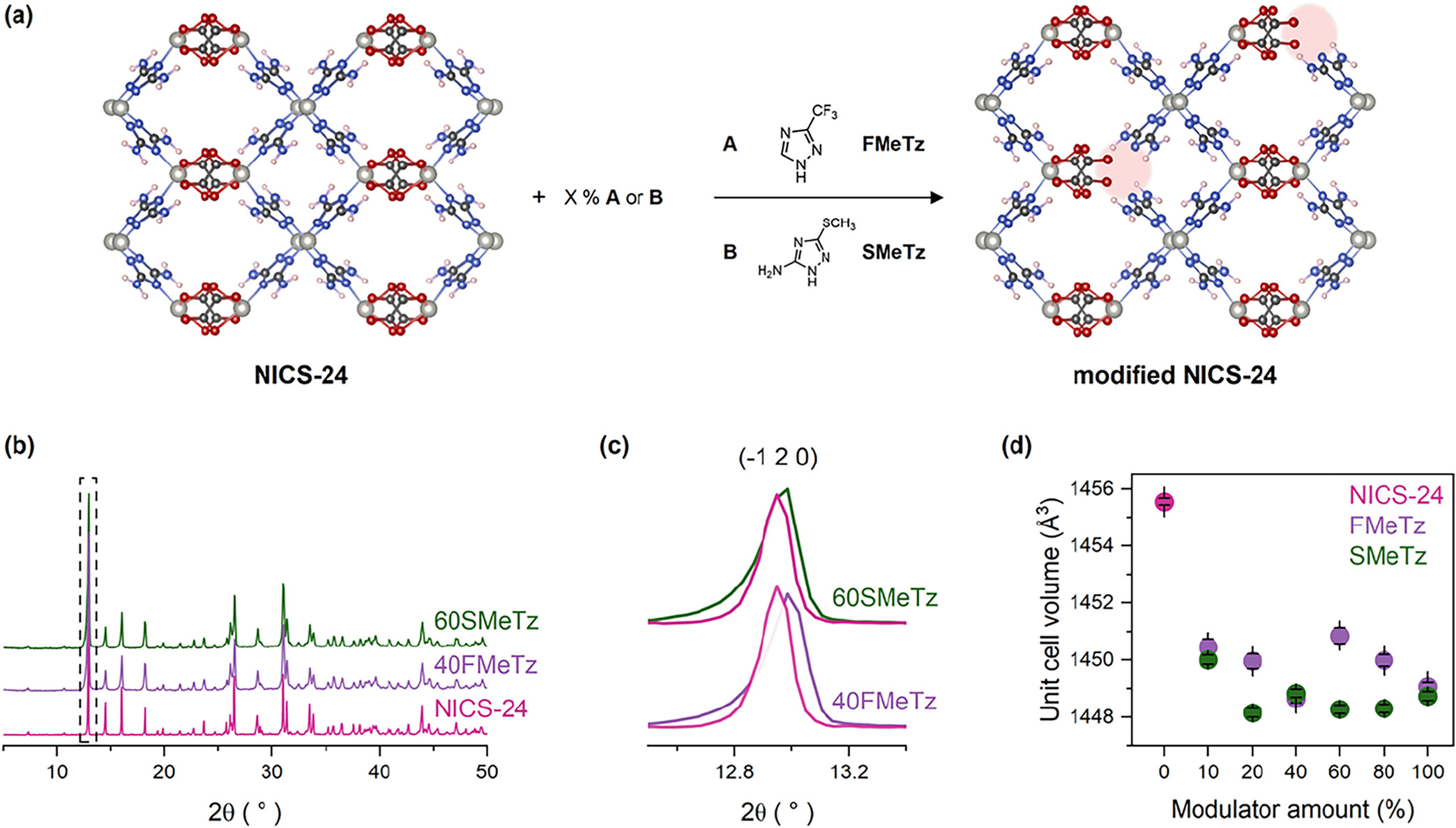

以纯相NICS-24为基底，分别配置不同负载量（相对母体胍唑配体）的FMeTz、SMeTz功能配体溶液，开展后合成配体介导缺陷改性处理。通过梯度负载实验筛选最优改性比例，最终确定40%负载量FMeTz、60%负载量SMeTz为最佳改性条件，对应样品命名为40FMeTz、60SMeTz。实验证实该改性比例下材料可保持完整晶相，无杂相生成，高负载量则会产生锌-唑类杂相副产物。
2. CO₂静态吸附性能实验：
1) 在25 ℃、1000 ppm室内CO₂模拟氛围下，纯相NICS-24吸附容量仅0.37 mmol/g；

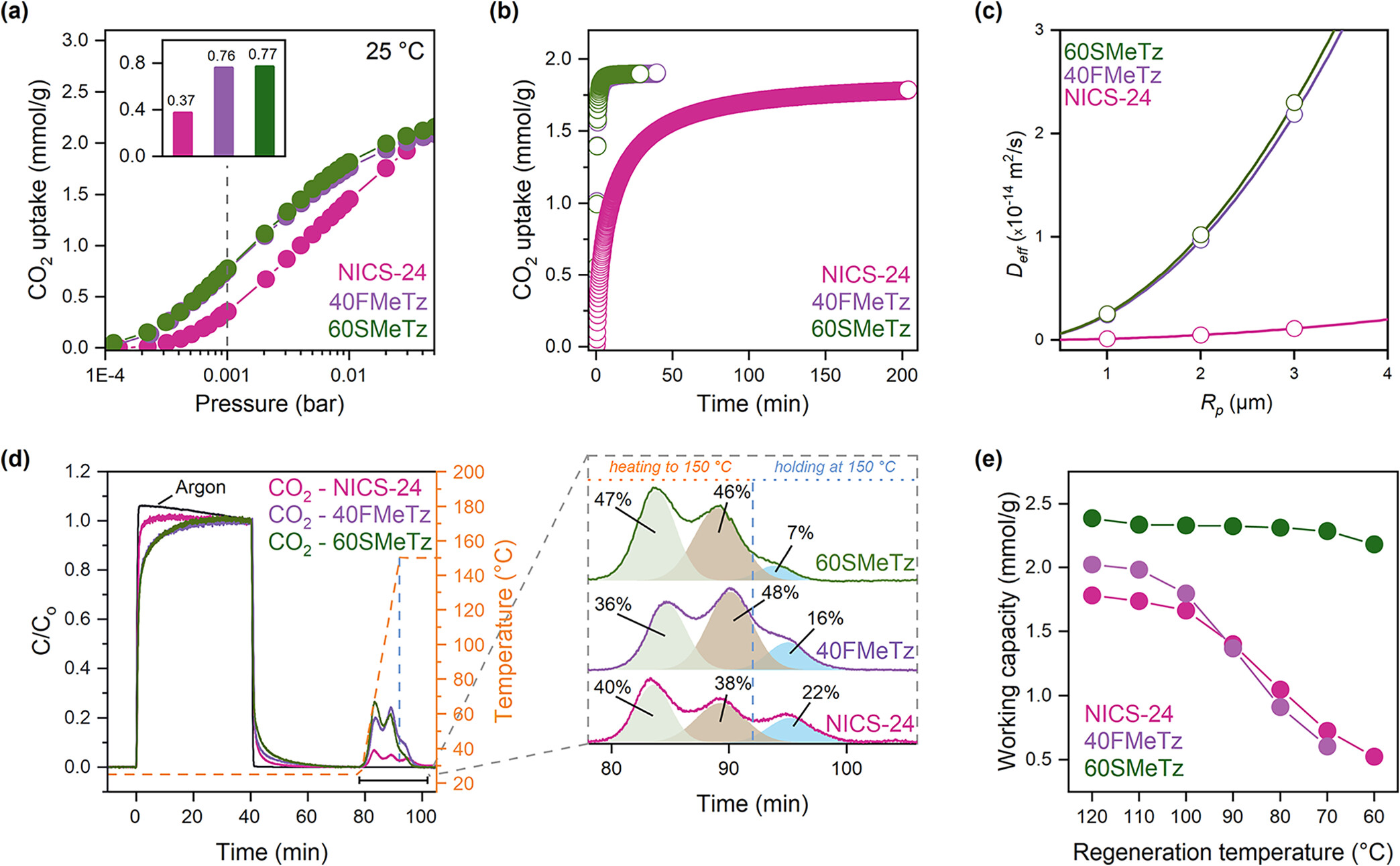

2) 40FMeTz、60SMeTz吸附容量分别提升至0.76 mmol/g、0.77 mmol/g，容量翻倍，且吸附等温线保持I型微孔吸附特征，无介孔结构生成。
3. 动态吸附与再生循环实验：
通过动态气流吸附、程序升温脱附（TPD）及变温热摇摆再生（TSA）测试材料动力学与再生性能。改性样品吸附平衡时间大幅缩短，95%吸附饱和时间从原始92 min降至3 min以内；60SMeTz样品在70 ℃温和再生条件下，工作容量仅衰减3%，历经10次循环后吸附、脱附性能无衰减，结构保持稳定。
4. 水稳定性与湿度适应性实验：
对样品进行不同温度水浴浸泡处理及湿度环境吸附测试，改性样品水浴处理后结晶性无损失，水解稳定性优异，但潮湿环境下水分子竞争吸附会大幅抑制CO₂捕获性能。

分析测试
1. 结构表征：
PXRD测试证实最优改性样品保留NICS-24完整长程晶体拓扑结构，仅特征衍射峰轻微宽化，表明改性仅引发局部结构无序，未破坏整体骨架；SEM表征证明改性前后材料颗粒尺寸、形貌无变化，排除晶粒尺寸影响结构的可能性。
2. 吸附与孔隙：

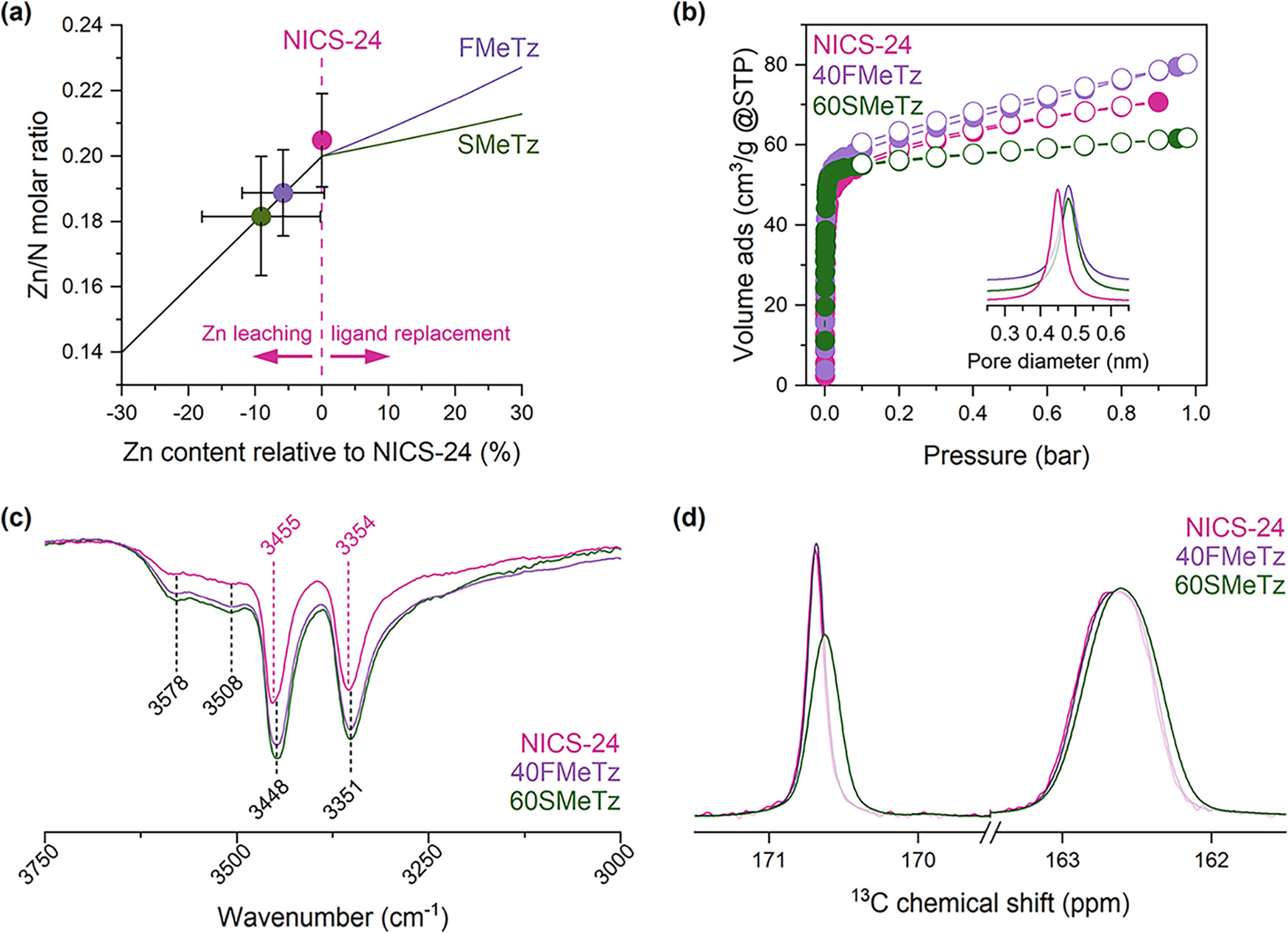

1) PALS测试精准表征超微孔结构，纯相NICS-24平均孔径为0.449 nm，改性后40FMeTz、60SMeTz平均孔径分别增至0.479 nm、0.476 nm，超微孔自由体积小幅提升；
2) CO₂-BET测试显示，改性样品比表面积从原始231 m²/g分别提升至322 m²/g、307 m²/g，孔道可及性显著优化。
3. 元素与缺陷：
1) ICP-OES测试显示，改性后样品锌元素含量从原始32.0 wt%分别降至30.9 wt%（40FMeTz）、30.6 wt%（60SMeTz），对应锌空位缺陷密度为3.4%、4.4%；
2) EDS、XPS测试证实缺陷均匀分布于晶体内部，无表面富集现象，且功能配体未大量掺入骨架，明确改性机制为锌离子浸出缺陷而非配体替换。
4. 光谱分析：
1) FTIR、多核固态NMR证实改性后骨架Zn-配体主体连接方式不变，缺陷产生大量游离N-H/O-H活性位点，氢键异质性提升；

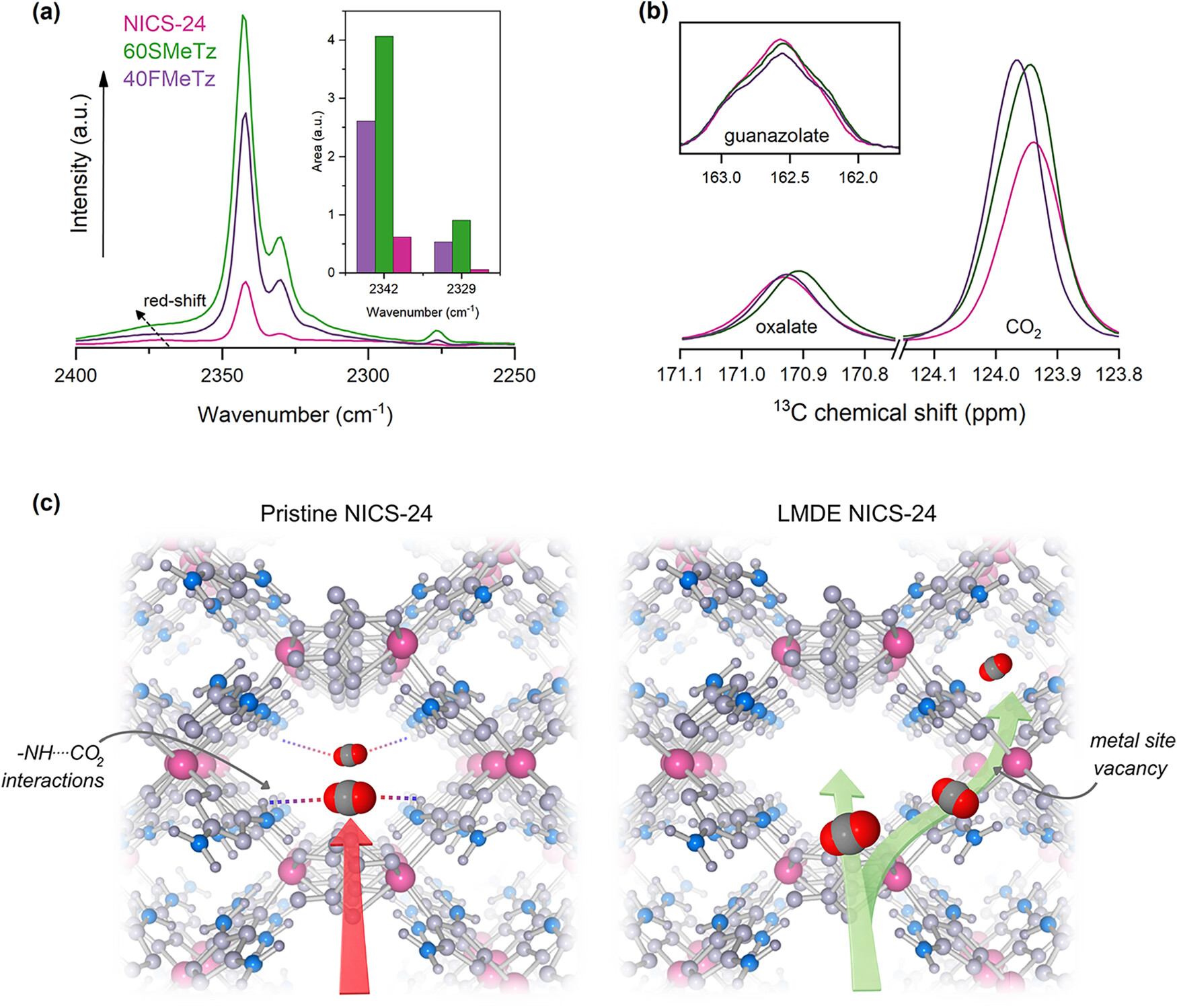

2) 原位DRIFTS证明改性样品可形成更多孔限域CO₂吸附位点，CO₂分子间相互作用增强，且吸附方式为可逆物理吸附。

机理分析
1. 缺陷构建机理：
FMeTz、SMeTz功能唑类配体可与NICS-24骨架配体竞争结合Zn²⁺，通过配位平衡调控引发可控、适度的锌离子浸出，生成均匀分布的空位型缺陷。该过程仅改变局部微观结构，不会破坏材料长程结晶性与骨架拓扑，且缺陷密度存在饱和阈值，改性后骨架结构整体稳定。
2. CO₂吸附优化机理：

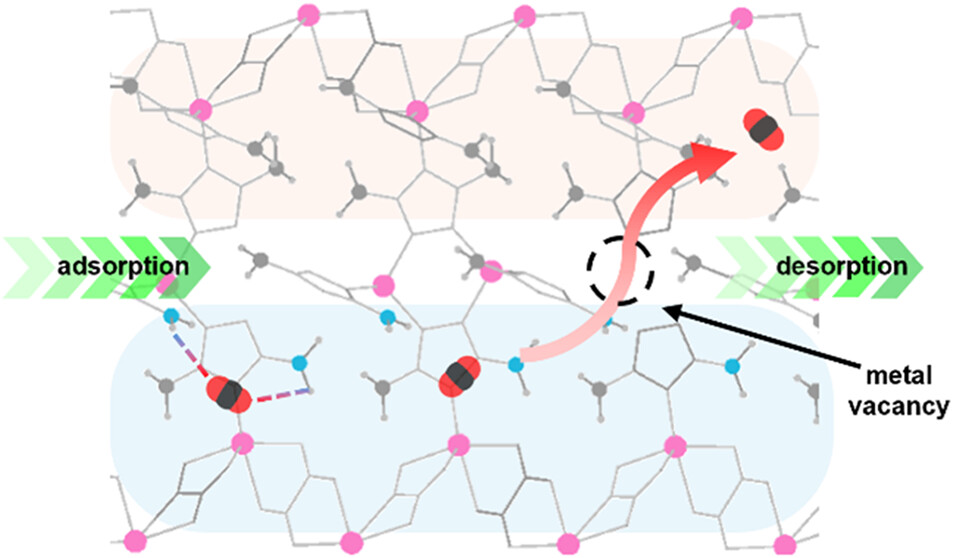

纯相NICS-24的一维超微孔道存在严重传质限制，CO₂吸附、脱附动力学迟缓。缺陷构建后，孔道连通性大幅提升，新增缺陷传质通路有效降低气体扩散阻力，将材料有效扩散系数提升一个数量级；同时缺陷衍生的N-H/O-H活性位点可强化低压CO₂物理吸附作用，提升低浓度下吸附容量。
3. 再生与稳定机理：
60SMeTz改性构建的缺陷位点分布均匀、可及性高，CO₂吸附以低温、中温可逆物理吸附为主，几乎无动力学受限的强吸附位点，因此可实现70 ℃温和再生；而40FMeTz缺陷位点异质性更强，存在少量强限域吸附位点，再生温度依赖性更高。此外，改性保留了母体材料强Zn-配体配位结构，赋予材料优异的水解稳定性与循环稳定性。

总结
本文创新性采用配体介导缺陷工程策略，对NICS-24锌基MOF进行后合成改性，通过可控锌离子浸出构建均匀空位型缺陷，在保留材料骨架完整性与高水解稳定性的基础上，有效优化超微孔孔道结构与表面吸附环境。改性后的NICS-24材料成功突破传统吸附剂吸附容量与传质速率的性能权衡，实现了室内低浓度CO₂的高效捕获、快速吸附与低温可再生,其中60SMeTz样品展现出最优的综合性能。

文章标题：Ligand-Mediated Defects Unlock Fast and Regenerable CO2 Capture in NICS-24 Metal–Organic Framework
文章作者：Klara Klemenčič、Petar Djinović、Miha Okorn、Jakob Höfferle、Andraž Krajnc、Durga Acharya、Cara M. Doherty、Dana Marinič、Blaž Likozar、Nataša Zabukovec Logar、Matjaž Mazaj*
DOI：10.1021/jacs.6c04820
文章链接：https://pubs.acs.org/doi/10.1021/jacs.6c04820

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

本JACS研究中通过配体介导缺陷工程策略，对NICS-24金属有机框架进行后合成改性，通过可控锌离子浸出构建空位缺陷，优化孔道连通性与吸附位点。改性材料室内低浓度CO₂吸附容量翻倍，兼具快速传质动力学、70 ℃温和再生及优异循环稳定性，为低能耗室内碳捕获提供高性能MOF吸附材料。
