乙烯基COF材料中碳碳双键的后合成修饰及催化应用

首页 > 行业动态 > 乙烯基COF材料中碳碳双键的后合成修饰及催化应用

摘要
韩国高丽大学团队在Small, 2026, e74194发表的研究中，对乙烯基COF材料进行后合成处理。采用钌催化芳基化策略，以 4 - 溴苯甲腈为修饰试剂对母体 COF-H 的 C=C 键进行改性，成功制备出功能化材料 COF-PhCN。测试表明，相较于原始 COF-H，COF-PhCN 可高效产生单线态氧¹O₂与超氧自由基O₂⁻，其中单线态氧是驱动烯胺二聚反应的主要活性物种。该工作首次实现乙烯基连接 COF 碳碳双键的定向后合成修饰，也是首例 COF 催化烯胺二聚反应的报道。

研究背景
1. 行业问题和现有研究方案
1) 乙烯基连接 COF 凭借优异化学稳定性与延伸 π 共轭结构成为热门光催化材料，但碳碳双键化学惰性强，难以开展键位定向后合成修饰，极大限制了该类 COF 的功能拓展与性能调控。
2) 当前 COF 后合成修饰研究多集中于亚胺键（C=N）连接体系，依靠亚胺键极性与动态特性完成改性，针对惰性乙烯基 C=C 键的定向修饰技术长期处于空白状态。
3) 聚集诱导发光中的分子内旋转受限理论虽被应用于 COF 改性，但尚未结合乙烯基 COF 开展光催化活性氧调控研究。
2. 本文创新
1) 研究团队提出钌催化乙烯基 C=C 键定向芳基化的后合成修饰策略，突破乙烯基 COF 难以改性的技术壁垒；
2) 将改性后的 COF 作为非均相光催化剂应用于烯胺二聚反应，替代传统贵金属均相催化剂；
3) 通过芳基取代基调控材料电子结构、延长激发态寿命、加速系间窜越，双重提升活性氧生成能力。

实验部分

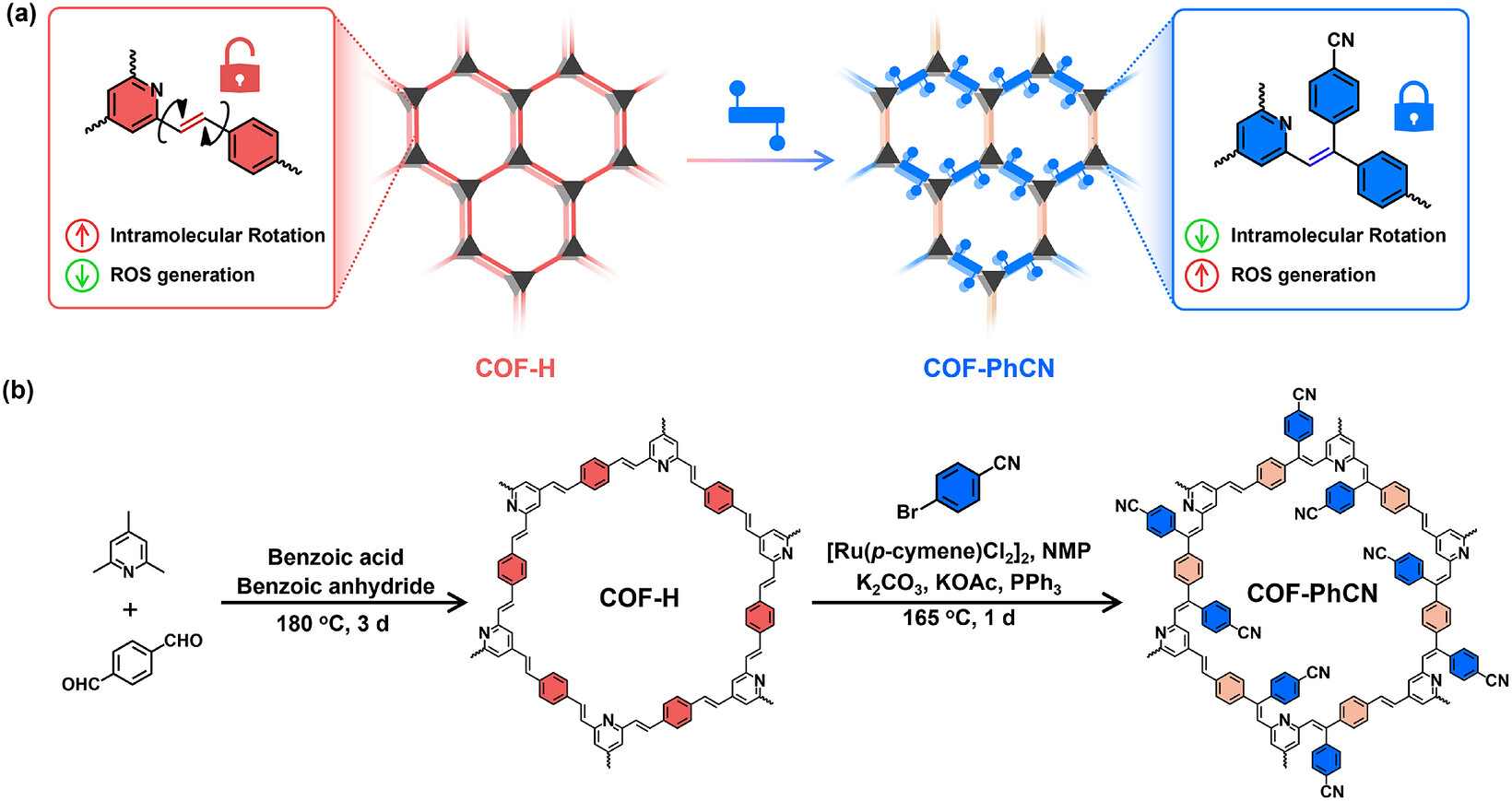

1. 母体 COF-H 合成实验
以对苯二甲醛与 2,4,6 - 三甲基吡啶为单体，通过缩合反应合成乙烯基连接COF-H，作为后续改性的前驱体材料。
2. 改性材料 COF-PhCN 合成实验
以 4 - 溴苯甲腈为芳基化试剂、钌配合物为催化剂，在 N - 甲基吡咯烷酮溶剂中、165 ℃氩气氛围下对 COF-H 进行 24 小时钌催化芳基化反应，经丙酮、水、甲醇等溶剂洗涤、真空干燥后得到棕黄色 COF-PhCN 粉末，产物收率 61.8%。该反应实现 C=C 键高选择性芳基化，芳基化程度达 85.7%，且反应后钌残留量极低（0.39 wt%），对催化性能影响可忽略不计。
3. 模型化合物验证实验
分别以 2 - 苯乙烯基吡啶、4 - 苯乙烯基吡啶为模型分子开展对照反应，结果显示仅 2 - 苯乙烯基吡啶可发生芳基化反应，分离收率 56%，证明该芳基化反应具有吡啶基导向性，进一步佐证 COF 改性反应的可行性与选择性。

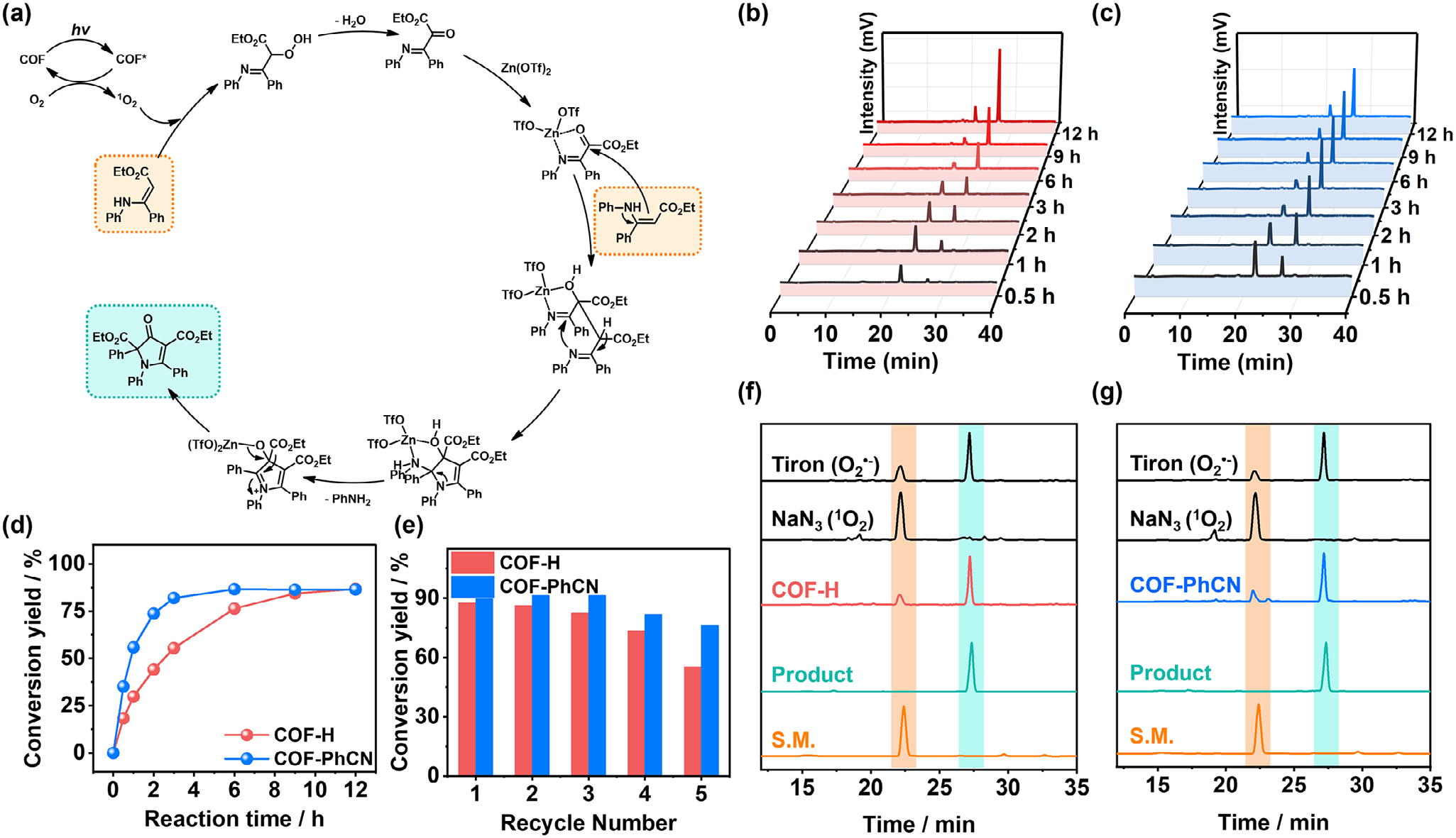

4. 光催化性能评价实验
选取 3 - 苯基 - 3-(苯基氨基) 丙烯酸乙酯（烯胺）为模型底物，以乙腈为溶剂、三氟甲磺酸锌为助催化剂，氧气氛围下进行光催化烯胺二聚反应。标准条件下 COF-PhCN 反应 9 小时，产物吡咯啉酮分离收率达 72.4%；动力学实验表明，COF-PhCN 3 小时转化率达 81.9%，原始 COF-H 反应 12 小时转化率仅 86.7%，改性后催化效率大幅提升。
5. 催化剂循环与淬灭实验
连续 5 次循环催化测试显示，COF-PhCN 循环后转化率始终高于 COF-H，第五次循环转化率仍保持 76.2%；活性氧淬灭实验中，叠氮化钠（¹O₂淬灭剂）完全抑制反应，钛铁试剂（O₂⁻淬灭剂）无明显影响，明确 ¹O₂为反应主导活性物种。

分析测试

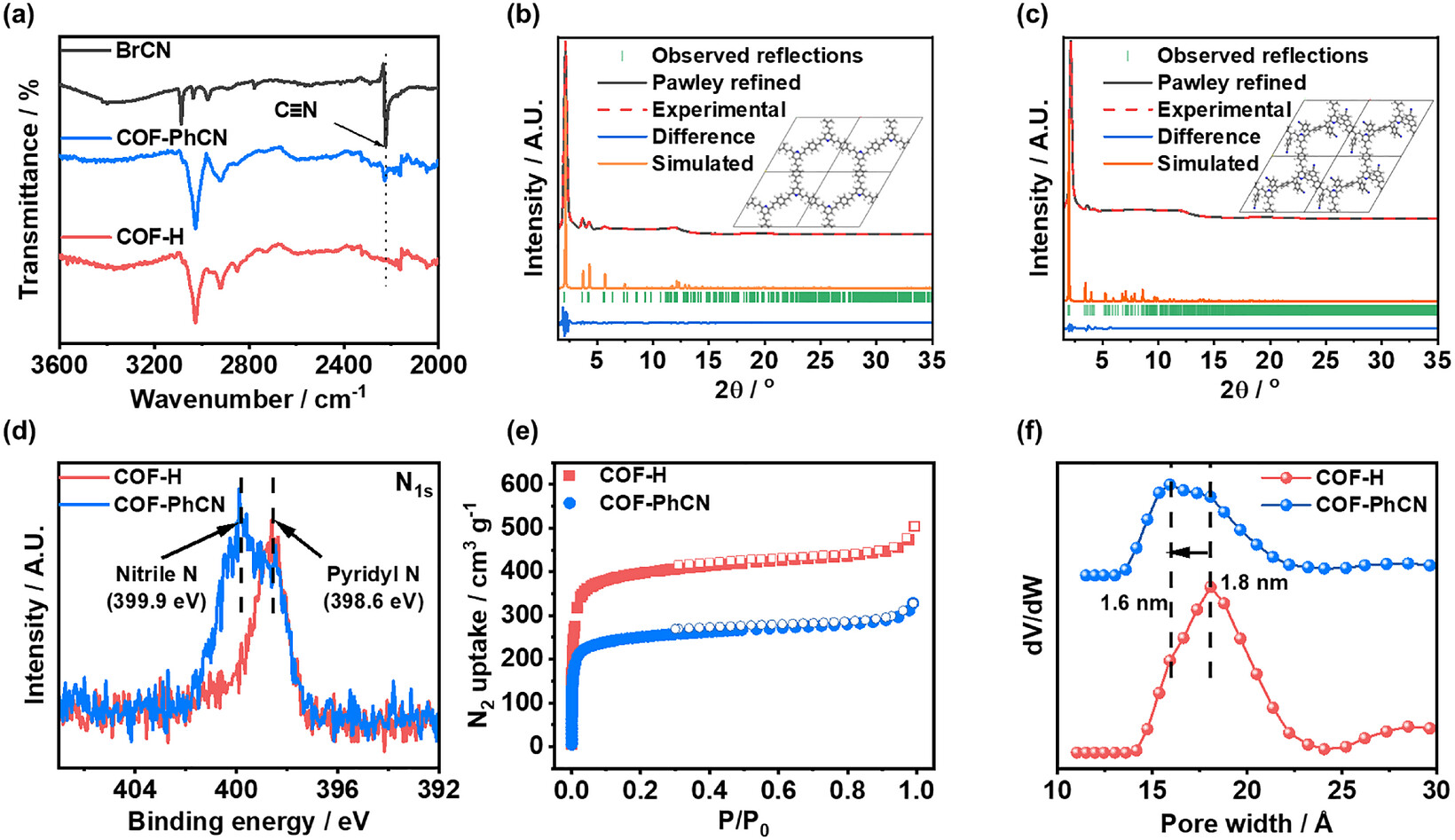

1. 红外光谱（IR）
COF-H 在 1630 cm⁻¹、964 cm⁻¹ 出现乙烯基 C=C 特征峰；改性后 COF-PhCN 在 2225 cm⁻¹ 出现苯甲腈基团 C≡N 振动峰，直接证明芳基化修饰成功。
2. 同步辐射 PXRD 测试
COF-H 与 COF-PhCN 均保持高结晶度，COF-H 晶胞参数 a=b=21.495 Å，c=3.494 Å；COF-PhCN 晶胞参数 a=b=23.316 Å，c=5.934 Å，晶胞尺寸变化印证基团引入，且改性后仍维持原有晶体骨架。
3. X 射线光电子能谱（XPS）
COF-H 仅在 398.6 eV 出现吡啶氮特征峰；COF-PhCN 新增 399.9 eV 腈基氮峰，计算得芳基化程度 85.7%；未检测到钌、溴元素信号，证明杂质残留极低。
4. 氮气吸附（77 K）与孔径测试
COF-H 比表面积为 1475.1 m²/g，单孔径分布 1.8 nm；COF-PhCN 比表面积降至 970.3 m²/g，呈现 1.8 nm、1.6 nm 双孔径分布，比表面积下降源于芳基基团占据孔道，但材料仍保留微孔结构，保障底物与氧气扩散传输。

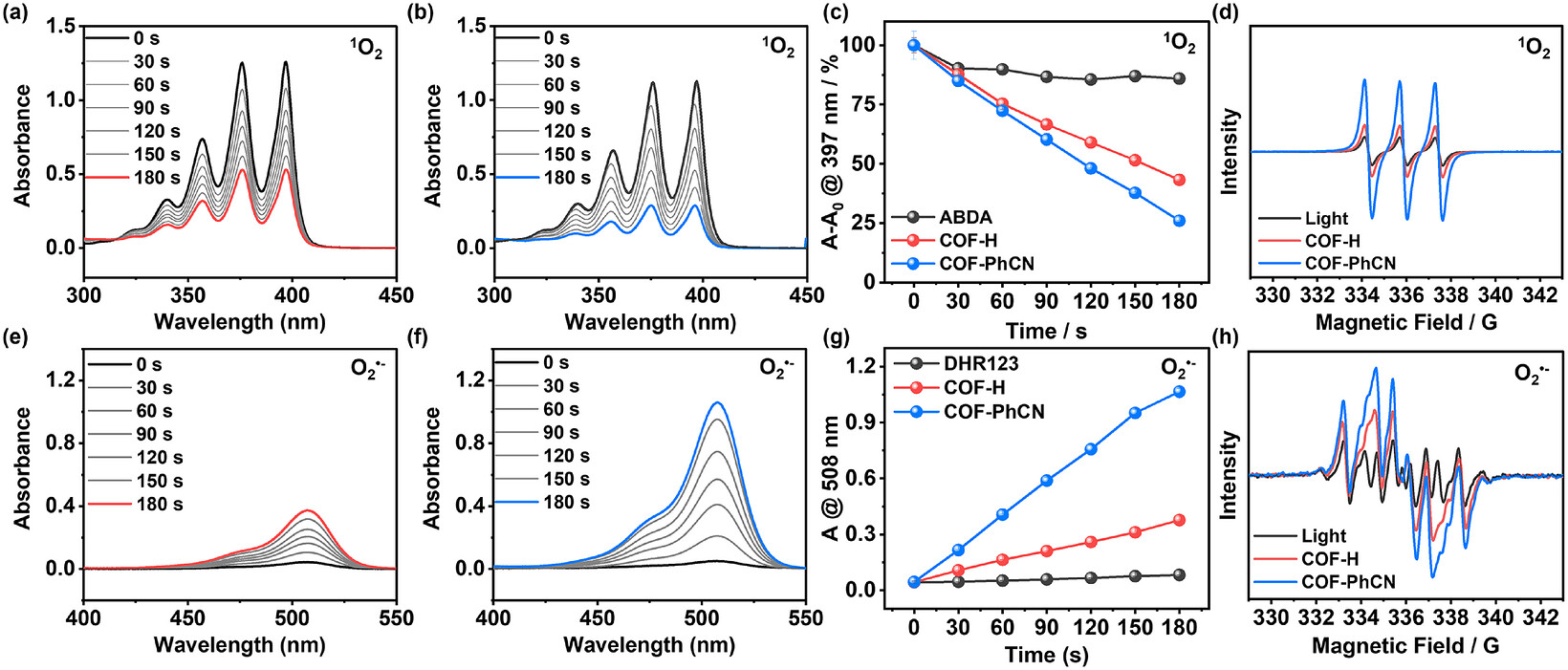

5. 活性氧定量检测
以 ABDA 为探针检测 ¹O₂，COF-PhCN 的 ¹O₂生成量是 COF-H 的 1.3 倍；以 DHR123 为探针检测 O₂⁻，COF-PhCN 的 O₂⁻生成量是 COF-H 的 2.8 倍，EPR 测试结果与探针实验完全吻合。

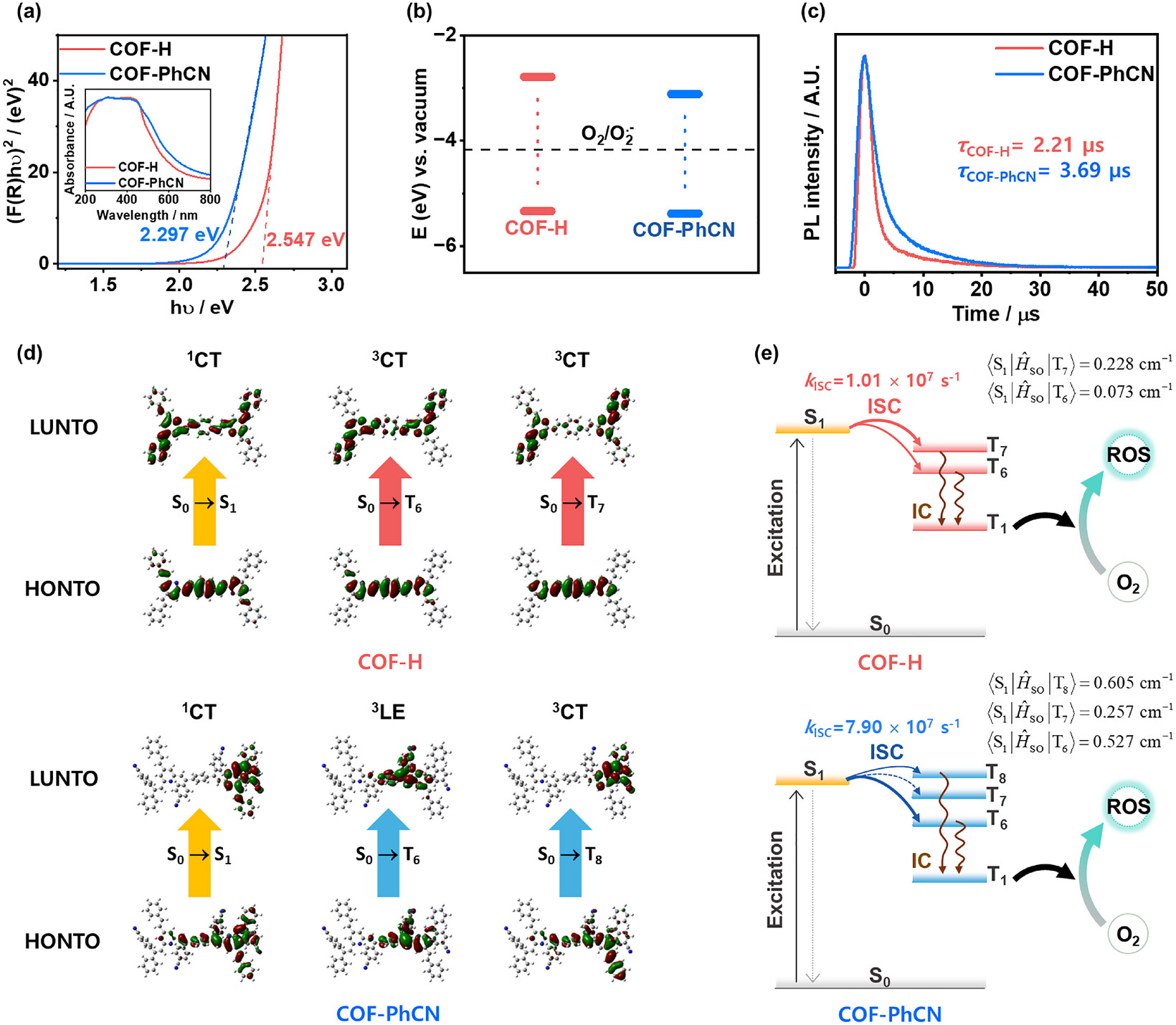

6. 光学与能带测试
COF-H 带隙 2.547 eV，COF-PhCN 带隙降至 2.297 eV，光吸收范围拓宽；能级测试显示 COF-PhCN 导带位置更接近 O₂/O₂⁻氧化还原电位，更利于电子转移生成超氧自由基。
测试结论：芳基化修饰在保留 COF 晶体骨架与微孔结构的前提下，优化了光学与能带结构，大幅提升双活性氧生成效率，为优异光催化性能提供结构与理化基础。

机理分析
1. 结构改性机理
碳碳双键芳基化引入刚性芳环，限制分子内旋转，抑制激发态非辐射衰减，延长激发态寿命；同时延伸框架 π 共轭体系，缩小能带间隙，提升可见光捕获能力。
2. 激发态与系间窜越机理
时间分辨荧光测试显示，COF-PhCN 磷光寿命 3.69 μs，是 COF-H（2.21 μs）的 1.67 倍；理论计算表明，COF-PhCN 系间窜越速率常数为 7.90×10⁷ s⁻¹，是 COF-H（1.01×10⁷ s⁻¹）的 7.8 倍。芳基化增大自旋轨道耦合常数、缩小单重态 - 三重态能隙，协同加速系间窜越，促进三重态激发态生成，进而提升活性氧产量。
3. 光催化反应机理
光照下 COF-PhCN 产生大量 ¹O₂，氧化烯胺生成 1,2 - 二酮中间体；中间体在路易斯酸助催化剂活化下，与另一分子烯胺发生亲核加成，最终环化生成吡咯啉酮。淬灭实验证实 O₂⁻不参与主反应，催化活性与 ¹O₂生成效率直接相关。

总结
该工作开创性实现乙烯基连接 COF 碳碳双键的定向后合成芳基化，打破乙烯基键难以改性的瓶颈，丰富了 COF 后合成修饰技术体系；首次将乙烯基 COF 应用于烯胺二聚光催化反应，构建出高效、可循环的非均相催化体系，催化效率远优于原始 COF，为药物中间体绿色合成提供新方案；结合表征与理论计算阐明结构 - 光物理性能 - 催化活性的构效关系，为功能化 COF 光催化剂设计提供通用指导思路。

文章标题：Post-Synthetic Modification of the C═C Linkage in a Vinylene-Linked COF for ROS-Mediated Enamine Dimerization
作者：Hongryeol Yun, Eunji Kim, Ha Yeon Kim, Minhi Han, Namju Kim, Hyojin Kim, Sungnam Park, Jong Seung Kim, Chang Seop Hong
DOI：10.1002/smll.74194
文章链接：https://doi.org/10.1002/smll.74194

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
