锆基金属有机框架的缺陷与粒径调控：染料吸附行为的内在驱动机制

首页 > 行业动态 > 锆基金属有机框架的缺陷与粒径调控：染料吸附行为的内在驱动机制

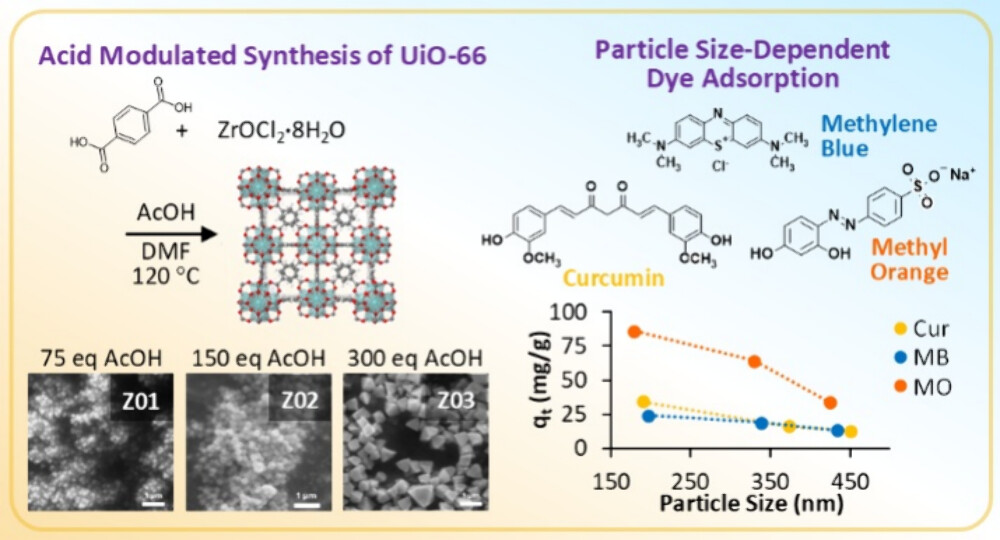

美国弗吉尼亚州立大学 Karl Thomas Jackson 团队开展相关研究并将研究成果发表于ACS Omega 2026，DOI：10.1021/acsomega.6c00601。该团队以乙酸为调制剂，精准调控 UiO-66 的缺陷密度与颗粒尺寸，系统探究两种结构参数对甲基橙、亚甲基蓝、姜黄素三类染料吸附机制的影响。实验发现，乙酸添加量提升会使 UiO-66 粒径持续增大，染料吸附容量随之降低；材料比表面积与缺陷密度随乙酸浓度呈非线性变化，在乙酸当量为 150 时达到峰值。动力学拟合显示，准二级动力学模型最适用于甲基橙与亚甲基蓝吸附，姜黄素表现出混合动力学特征；等温线测试证实甲基橙、亚甲基蓝以非均相表面吸附为主，三类染料中甲基橙吸附量最高，亚甲基蓝最低。同时验证合成反应时长（6~48 h）不会改变材料结构与吸附性能。该研究证实，酸调控下的缺陷与粒径工程可定向调控 MOFs 染料吸附行为，为按需设计高效水处理吸附剂提供理论支撑。

研究背景
1. 行业现存问题
纺织、医药、食品行业排放的含染料废水危害突出，合成染料化学性质稳定、具备生物毒性，不仅会破坏水生生态系统，部分偶氮染料降解产物还会诱发人体病变，水体染料无害化去除是环境领域亟待攻克的难题。
2. 现有解决方案
锆基 MOF 材料 UiO-66 凭借优异的稳定性、高比表面积和可调控孔道结构，成为染料吸附主流吸附剂。已有研究证明，UiO-66 的晶体缺陷可增加吸附活性位点，颗粒尺寸会影响物质扩散效率，染料分子的电荷、空间构型也会左右吸附效果，但相关研究大多单独分析缺陷或粒径的作用。
3. 本文创新思路与改进
以往研究无法区分缺陷密度、颗粒尺寸对吸附过程的独立贡献，也缺少结构演变与吸附模型、传质过程的结合分析。本文通过乙酸梯度调控合成 UiO-66，选取阴、阳、中性三类典型染料，拆分两种结构参数的作用机制；结合动力学、等温线模型建立构效关系，将缺陷与粒径作为可调控变量，实现对染料吸附路径的定向调控。

实验部分
1. 材料合成实验
以八水氧氯化锆、对苯二甲酸为原料，DMF 为溶剂，分别添加 75、150、300 当量乙酸，在 120 ℃下反应 6~48 h，制得 Z01、Z02、Z03 三组 UiO-66 样品。结果表明，反应时长在 6~48 h 区间内，材料性能无明显变化，6 h 即可完成合成。
2. 批次吸附实验
配制不同染料溶液，在静置条件下开展吸附测试，借助紫外 - 可见光谱检测残留染料浓度并计算吸附容量。结果显示三组样品吸附容量整体为 Z01＞Z02＞Z03，甲基橙整体吸附效果最优。
3. 动力学与等温线实验
采用准一级、准二级、颗粒内扩散模型拟合动力学数据，利用朗缪尔、弗伦德里希模型分析吸附等温线。明确了不同染料适配的吸附模型，以及缺陷、粒径对吸附速率、平衡容量的影响规律。
实验突破：实现 UiO-66 缺陷与粒径的同步可控调控，在静置体系下放大传质差异，清晰区分两大结构参数在吸附过程中的不同作用，补充了二者耦合作用的研究空白。

分析测试
1. 物相与结构表征

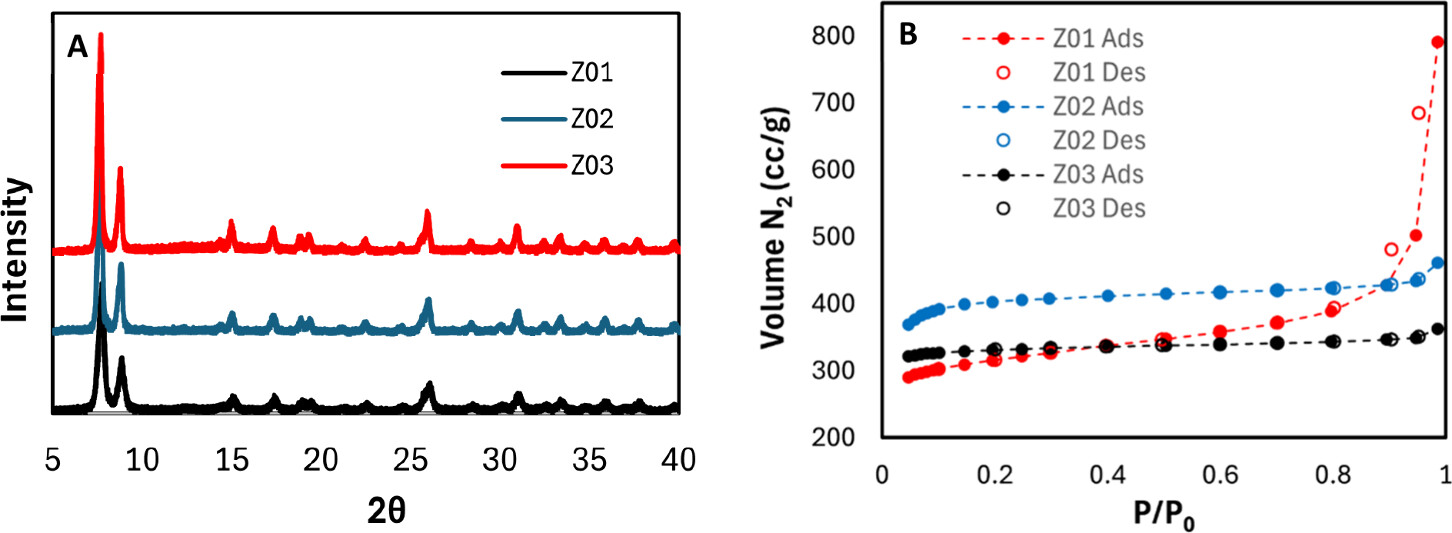

PXRD 与 FT-IR 测试证明三组样品均为纯相 UiO-66，乙酸调控未破坏晶体框架与配位结构。
2. 孔结构测试
氮气吸附测试得到三组样品 BET 比表面积：Z01 为 1048±54.3 m²/g，Z02 为 1126±45.2 m²/g，Z03 为 944±72.2 m²/g，比表面积随乙酸用量先升后降。
3. 粒径与形貌测试

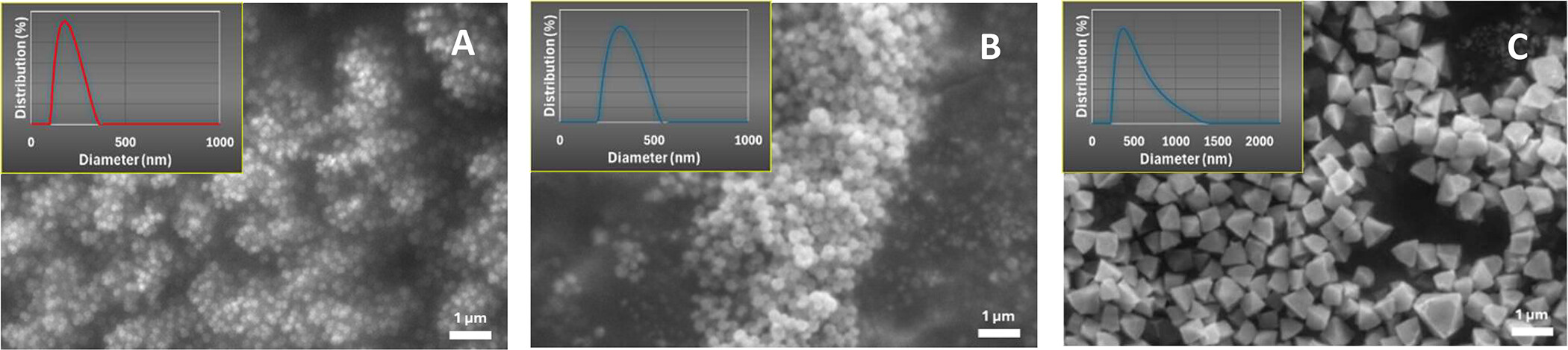

SEM、DLS 共同证实，随乙酸增加样品粒径逐步增大，形貌由近球形转变为规则八面体，Z01、Z02、Z03 实测粒径分别约为 190 nm、330 nm、450 nm。
4. 缺陷定量测试
依托 TGA 计算缺陷密度，三组样品缺陷值依次为 0.90±0.10、1.07±0.05、0.73±0.03，缺陷密度变化趋势与比表面积保持一致。
测试结论：乙酸可有效调控 UiO-66 的粒径、形貌、缺陷与孔隙结构；小粒径材料传质效率更高，高缺陷材料拥有更多内部活性位点，二者共同决定吸附性能。

机理分析
1. 结构调控机理
乙酸作为调制剂可竞争配位位点，中等乙酸用量能最大化缺陷数量与比表面积；高浓度乙酸会促进晶体规整生长、减少缺陷，同时持续增大颗粒尺寸。
2. 染料吸附作用机理

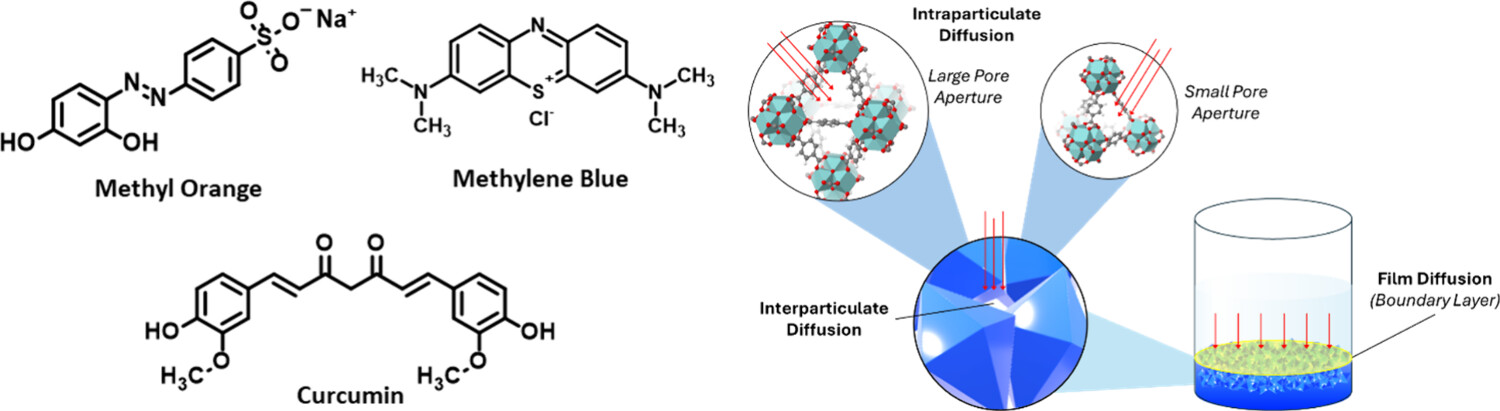

染料分子电荷与空间位阻影响吸附效果：阴离子甲基橙与 UiO-66 表面产生静电吸引，吸附能力最强；阳离子亚甲基蓝存在静电排斥，吸附量最低；大体积姜黄素受空间位阻限制，吸附高度依赖材料外表面。
3. 吸附传质机理
缺陷密度决定吸附反应速率，高缺陷样品活性位点多，染料结合速度更快；颗粒尺寸决定最终吸附容量，小粒径样品扩散路径短、传质阻力小，可充分发挥吸附潜能。
4. 表面吸附机理
UiO-66 表面位点类型多样，属于非均相表面，因此甲基橙、亚甲基蓝符合弗伦德里希吸附模型；姜黄素位点结合特异性强，呈现朗缪尔单层吸附特征。

总结
（1）利用乙酸调控法制备出粒径、缺陷梯度变化的 UiO-66，明确合成条件对材料结构的影响规律，合成工艺简单且重复性好。
（2）结合多项表征与吸附模型，厘清缺陷密度、颗粒尺寸对吸附速率、吸附容量的差异化作用，建立完整构效关系。
（3）证实在所研究范围内，颗粒尺寸对吸附容量的影响大于缺陷密度，为吸附剂的定向设计提供了全新思路。

文章标题：Defect and Particle-Size Engineering as Mechanistic Drivers for Dye Uptake in a Zirconium Metal–Organic Framework
作者：Karl Thomas Jackson*Robert H. LomaxFatemeh Parnianchi
DOI：10.1021/acsomega.6c00601
文章链接：https://pubs.acs.org/doi/10.1021/acsomega.6c00601

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
