【COF形貌控制】通用的COF纳米片合成方法及其高效H₂/CO₂分离

首页 > 行业动态 > 【COF形貌控制】通用的COF纳米片合成方法及其高效H₂/CO₂分离

摘要

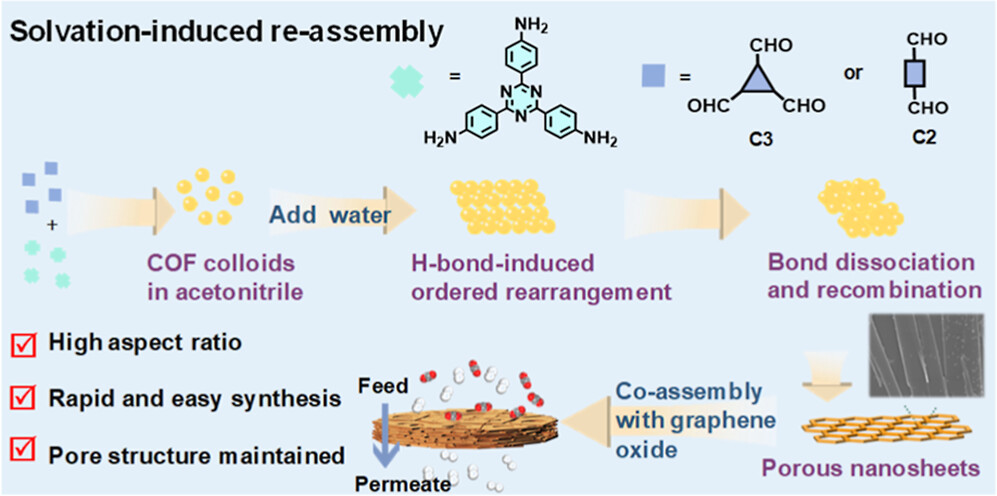

中南大学唐俊涛老师团队在JACS发表研究，提出溶剂诱导重组装的简易可规模化制备策略。该策略以乙腈为溶剂制备稳定COF胶体，利用不良溶剂水调控体系汉森溶解度参数，破坏溶剂化层并激活亚胺键可逆重构，实现COF纳米球向高质量纳米片的可控转化，且方法适配多种醛类单体。将所得COF纳米片与氧化石墨烯（GO）共组装制备复合膜，可实现优异的H₂/CO₂分离性能，突破2008年Robeson性能上限。

研究背景

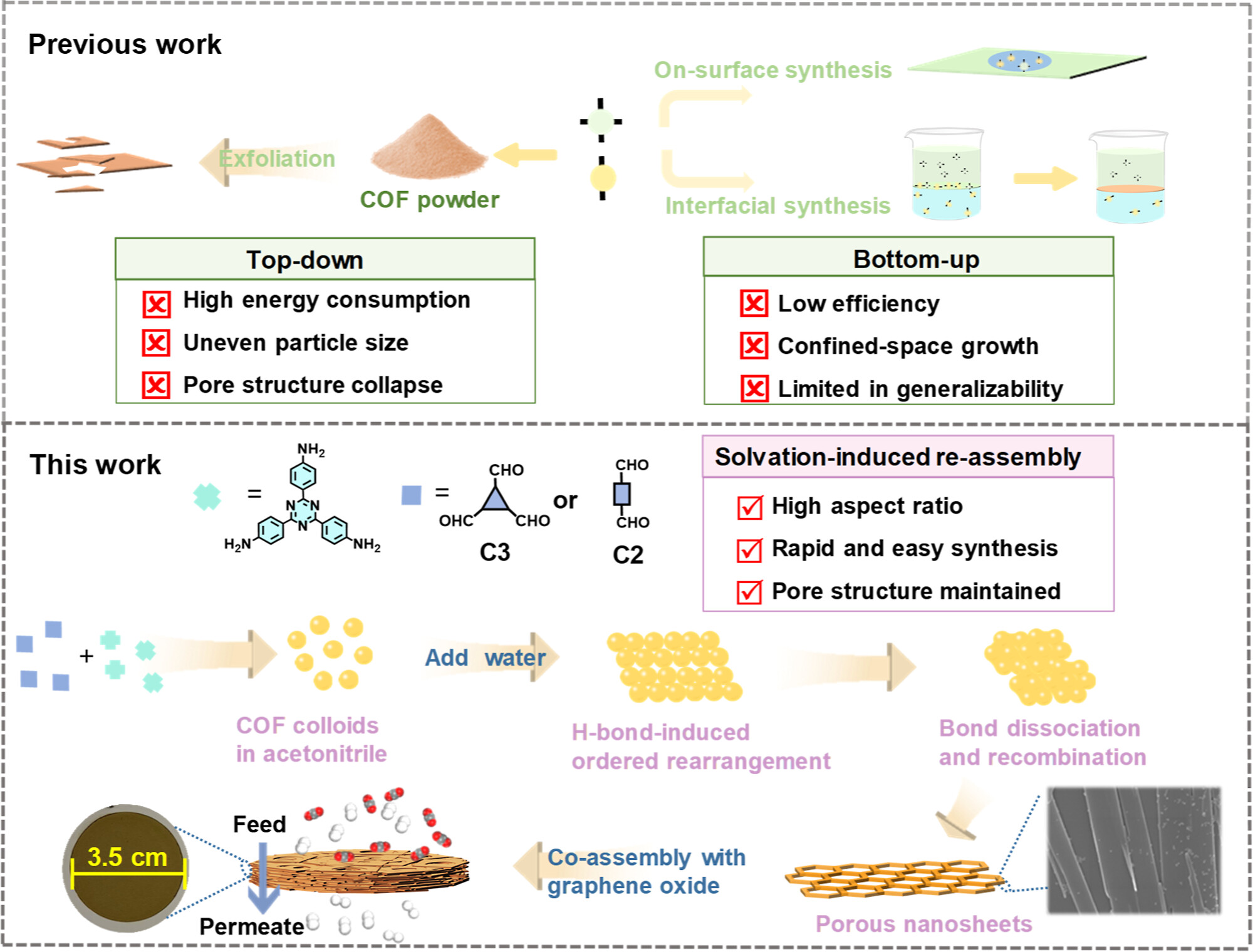

1. 行业问题：二维COF纳米片的传统制备工艺，如机械、化学、液相、电化学等剥离方法，普遍存在产物均匀性差、条件严苛、效率低、能耗高等问题，难以量产高品质CONs，极大制约了其工业化应用。
2. 现有方案：当前学界主流的自下而上合成法，如界面聚合、气相沉积等，虽可制备高结晶纳米片，但高度依赖特殊反应环境与功能单体，通用性弱、合成效率有限规模化、温和化制备。
3. 本文创新：
1) 本文创新开发溶剂诱导重组装策略，仅通过简单溶剂调控即可实现COF形貌可控转变，合成条件温和、操作简便、普适性广。
2) 同时通过COF纳米片与GO协同共组装，精准优化膜材料孔道结构，有效解决了传统COF分离膜渗透率与选择性难以兼顾的行业痛点，大幅提升气体分离性能。

实验部分
1. COF纳米片制备：

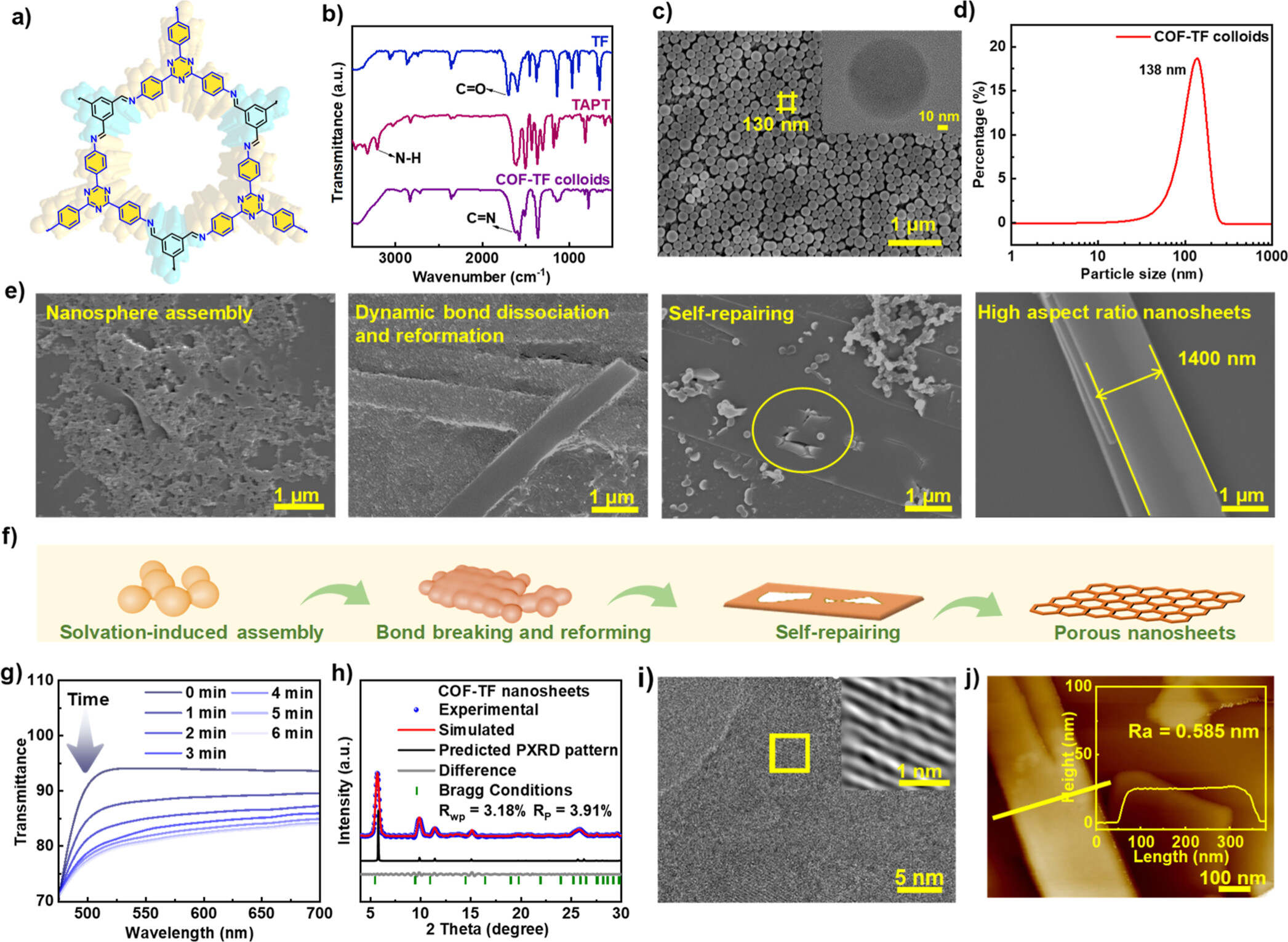

以TAPT、TF为单体，在乙腈中通过席夫碱缩合制备粒径138±40 nm的均匀COF-TF纳米球胶体体系。向其中加入足量纯水诱导溶剂重组，纳米球逐步团聚融合、缺陷自修复，最终形成厚度20–25 nm、表面粗糙度仅0.585 nm的高规整COF-TF纳米片。
2. 方法普适性验证：

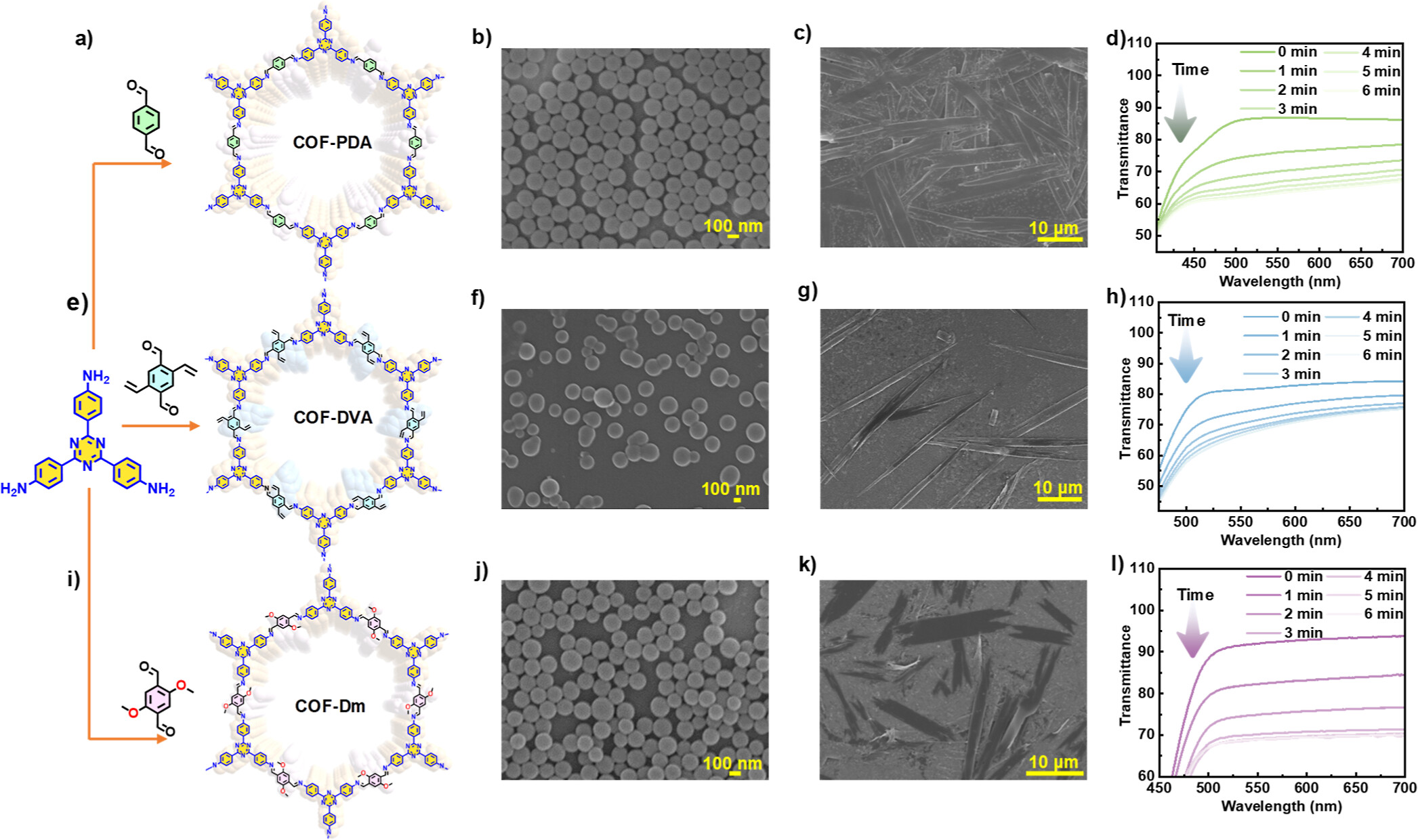

替换多种醛类单体成功制备COF-PDA、COF-DVA、COF-Dm系列高结晶纳米片，验证了策略的通用性；替换氨基单体后无法实现片层转化，证实TAPT三嗪环是该组装过程的核心结构基础。
3. 溶剂条件优化：
1) 多种溶剂对照实验证实，仅纯水可驱动纳米球向纳米片转化；
2) 胶体与水配比调控实验表明，仅水量比例≥1:6时可实现高效片层转化，明确了溶剂调控的关键阈值条件。
4. 分离膜制备：
采用真空辅助过滤法，分别制备纯COF纳米片膜、COF胶体膜及系列GO复合膜，优化GO与COF配比参数，系统测试不同膜材料的H₂/CO₂分离性能、长效稳定性与湿热环境适配性。

分析测试
1. 结构表征：
1) PXRD、HRTEM测试证明COF纳米片具有高结晶度；AFM证实纳米片厚度均匀、表面平整度优异；FTIR光谱1617 cm⁻¹处的特征峰，验证了亚胺键共价框架的成功构建。
2) COF-TF纳米片BET比表面积为888 m²/g，孔径1.7 nm，其中COF-Dm纳米片比表面积可达1458 m²/g，孔道规整优异；
2. 热稳定性测试：TGA测试表明材料热分解温度达411 ℃，热稳定性良好。
3. 气体分离性能测试：

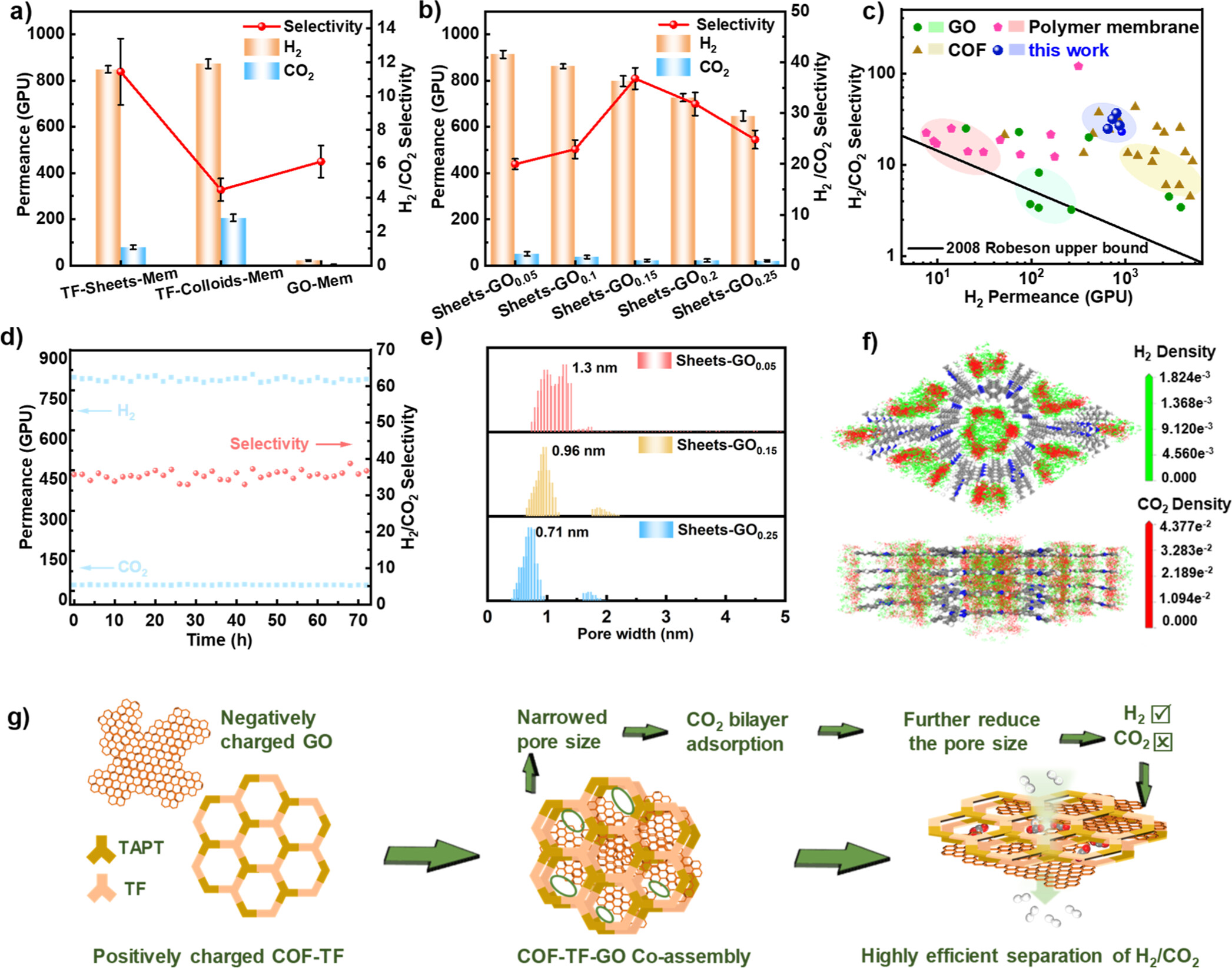

1) COF-TF纳米片膜H₂/CO₂分离因子达9.2，远优于胶体膜；
2) 最优配比Sheets-GO0.15复合膜性能大幅提升，H₂渗透率797 GPU，H₂/CO₂选择性高达36.5，突破2008 Robeson上限，且具备72 h连续运行稳定性，仅高湿环境下存在小幅性能波动。
4. GCMC模拟：CO₂可在COF三嗪环、亚胺键位点稳定吸附，吸附热15.1 kcal/mol，而H₂吸附作用极弱，二者显著的热力学吸附差异是复合膜实现高效H₂/CO₂筛分的核心原理。

机理分析
1. 纳米片形貌转化：
1) 乙腈可稳定COF纳米球胶体，引入纯水后体系溶解度参数改变，水分子剥离颗粒表面溶剂化层，打破胶体平衡并驱动颗粒有序团聚。
2) 水分子与COF框架形成氢键网络，定向引导纳米球排列，为片层结构成型提供导向作用。
2. 化学键重构：
水可降低亚胺键解离活化能，激活共价键可逆解离与重构。纳米球表面缺陷通过动态化学键调整实现自修复，体系遵循能量最低原理，高能量球形颗粒逐步融合重构为低能量、高稳定性的大纵横比COF纳米片。
3. 气体分离提效：
GO穿插网络可精准调控COF膜孔道尺寸，COF框架可特异性吸附CO₂并减缓其扩散速率，而H₂可快速穿透规整孔道。二者协同打破渗透率与选择性的性能制衡，同时材料间静电作用保障了复合膜的长期结构与性能稳定。

总结
本文开发了一种温和、通用、可规模化的溶剂诱导重组装策略，实现了多种高结晶、低缺陷COF纳米片的精准可控合成。通过将自制COF纳米片与GO共组装，构建出高性能复合气体分离膜，实现了优异的H₂/CO₂分离性能，突破了传统COF分离膜的性能上限。

文章标题：Solvation-Induced Synthesis of COF Nanosheets for Enhanced H2/CO2 Separation
文章作者：Guipeng Yu、Handan Cui、Feng Zhang、Lifeng Deng、Qingyang Zou、Junxi Shou、Xu Zhang、Shuai Gu、Pengpeng Shao、Juntao Tang*
DOI：10.1021/jacs.6c01696
文章链接：https://pubs.acs.org/doi/10.1021/jacs.6c01696

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
