微孔金属有机框架用于常温条件下二氧化碳捕获

首页 > 行业动态 > 微孔金属有机框架用于常温条件下二氧化碳捕获

美国德克萨斯大学圣安东尼奥分校陈邦林教授团队在国际知名期刊《Nature Communications》（2012 年，第 3 卷，文章编号 954，DOI:10.1038/ncomms1956）发表研究成果。针对燃煤烟气、沼气体系中二氧化碳常温捕获与分离的行业难题，该研究制备出新型微孔金属有机框架材料 UTSA-16，其在常温常压下二氧化碳体积吸附量可达 160 cm³・cm⁻³。结合理想吸附溶液理论（IAST）与变压吸附（PSA）穿透模拟实验，证实该材料对 CO₂/CH₄、CO₂/N₂混合气体具备优异的分离性能。中子衍射测试进一步阐明，UTSA-16 优异的二氧化碳捕获能力源于其优化的笼状孔道结构以及与二氧化碳分子之间的强相互作用，该材料可作为燃烧后碳捕集与沼气提纯的理想吸附剂。

研究背景
1. 行业现存问题：二氧化碳过度排放引发全球温室效应，煤炭、石油等化石燃料燃烧是主要排放源。现阶段主流二氧化碳捕获技术为醇胺水溶液化学吸收法，该方法存在两大短板：一是再生能耗极高，CO₂与醇胺结合作用力强，需高温才能脱附，会造成电厂约 30% 的能量损耗；二是醇胺溶液具有强腐蚀性，易引发二次环境问题。此外，燃煤烟气中 CO₂体积分数仅 15%~16%，沼气中 CO₂与甲烷共存，要求吸附材料在常温、常压（1 bar）下同时具备高吸附容量与高分离选择性，现有材料难以兼顾。
2. 现有研究方案：多孔金属有机框架（MOFs）因孔隙结构可调、功能位点丰富，成为替代传统醇胺吸收剂的热门材料。目前学界主要通过构筑开放金属位点、氨基、羟基等功能基团，或是设计高比表面积多孔结构，提升 MOFs 对高压下二氧化碳的吸附量。但多数高比表面积 MOFs 在低压常温环境中吸附性能大幅下降，且部分含开放金属位点的 MOFs（如 Mg-MOF-74）耐湿性极差，接触空气后吸附性能快速衰减，无法满足工业长期使用要求。
3. 本文创新思路：研究团队摒弃单纯追求高比表面积的设计思路，聚焦常温常压工况，以柠檬酸为有机配体合成新型 MOF 材料 UTSA-16。该材料依托骨架内配位水分子与特殊笼状孔道实现二氧化碳高效吸附，无需复杂功能修饰；同时结合吸附等温线拟合、IAST 计算与穿透模拟，系统评估其混合气分离能力，验证了该材料工业化应用潜力，弥补了传统 MOFs 耐湿性差、低压吸附弱的缺陷。

实验部分
1. UTSA-16 及对比 MOFs 合成与活化实验：以四水合乙酸钴、一水合柠檬酸、氢氧化钾为原料，水 / 乙醇混合溶剂为反应体系，采用水热法在聚四氟乙烯反应釜中 120 ℃恒温 48 h，缓慢降温得到紫色棱柱状 UTSA-16 晶体。样品经乙醚洗涤、室温干燥后，在 363 K、5 μm 高真空条件下脱气 24 h 完成活化，高温过度活化会导致骨架坍塌。同时合成含开放金属位点、羟基功能化等十余种不同结构 MOFs 作为对照组。

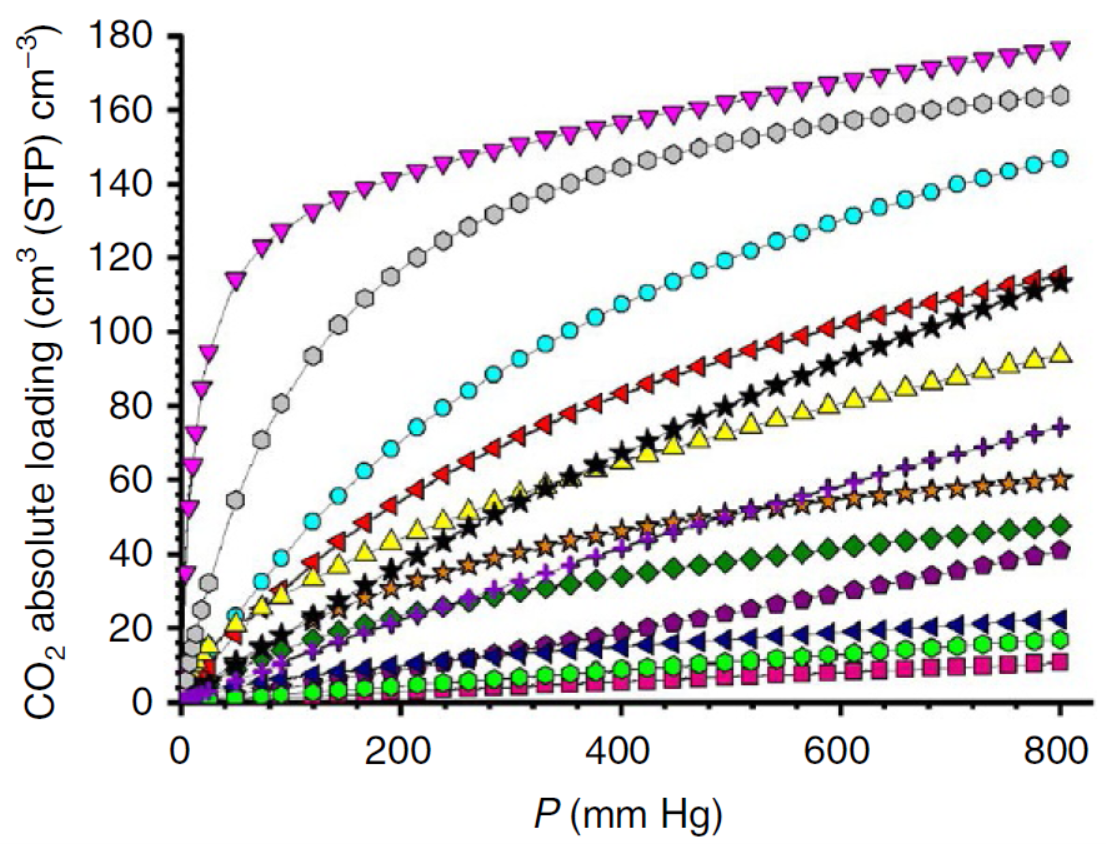

2. 气体吸附等温线测试实验：使用 Micromeritics ASAP 2020 吸附仪，在 296 K（23 ℃）条件下，分别测试所有样品对 CO₂、CH₄、N₂的单组分吸附等温线。实验结果显示，UTSA-16 在 1 bar 下 CO₂体积吸附量达 160 cm³・cm⁻³，是多数对比 MOFs 的 3 倍以上，仅略低于 Mg-MOF-74（162 cm³・cm⁻³），位列同期材料第二。

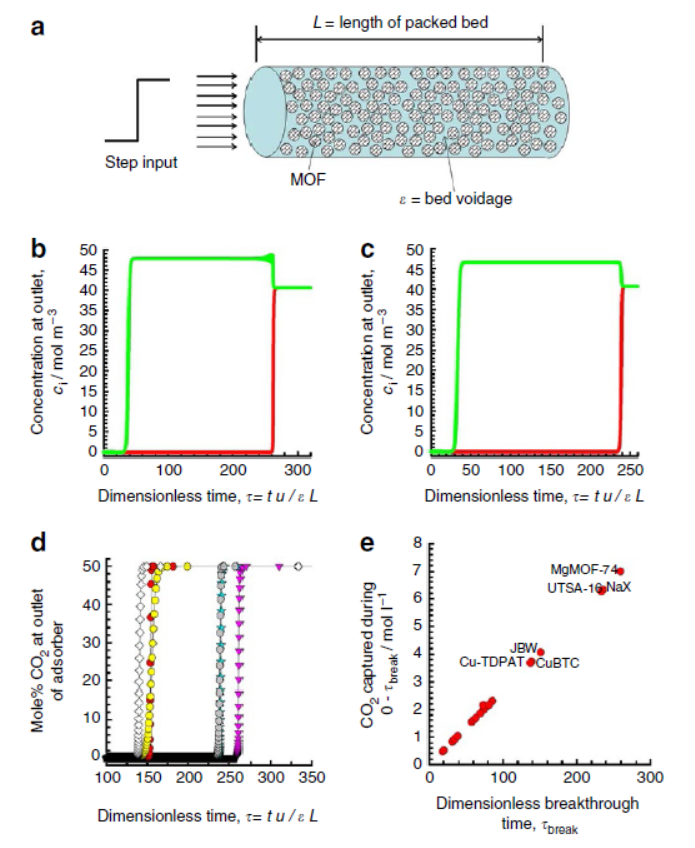

3. 混合气分离模拟实验：分为两组体系开展 PSA 穿透模拟，第一组模拟沼气组分（50% CO₂+50% CH₄），第二组模拟燃煤烟气组分（15% CO₂+85% N₂）。设定穿透判定标准为出口 CO₂摩尔分数 0.05%，UTSA-16 对 CO₂/CH₄体系无量纲穿透时间为 234，与高性能 NaX 分子筛（235）基本持平；对 CO₂/N₂体系穿透时间仅次于 Mg-MOF-74，远优于 Cu-TDPAT、ZIF-78 等主流 MOFs。
4. 材料稳定性验证实验：将活化后的 UTSA-16 置于空气中暴露 3 天，再次测试 CO₂吸附性能，发现吸附容量无衰减，证明其空气稳定性优异；同时证实骨架内配位水分子是吸附核心，完全脱水后材料丧失多孔结构。
实验突破：首次实现柠檬酸基 UTSA-16 在常温常压下超高体积吸附，突破传统 MOFs 低压吸附短板；材料耐空气、易再生，解决 Mg-MOF-74 等材料遇水失活的工业痛点；原料柠檬酸、钴盐成本低廉，合成工艺简单，具备规模化生产基础。

分析测试

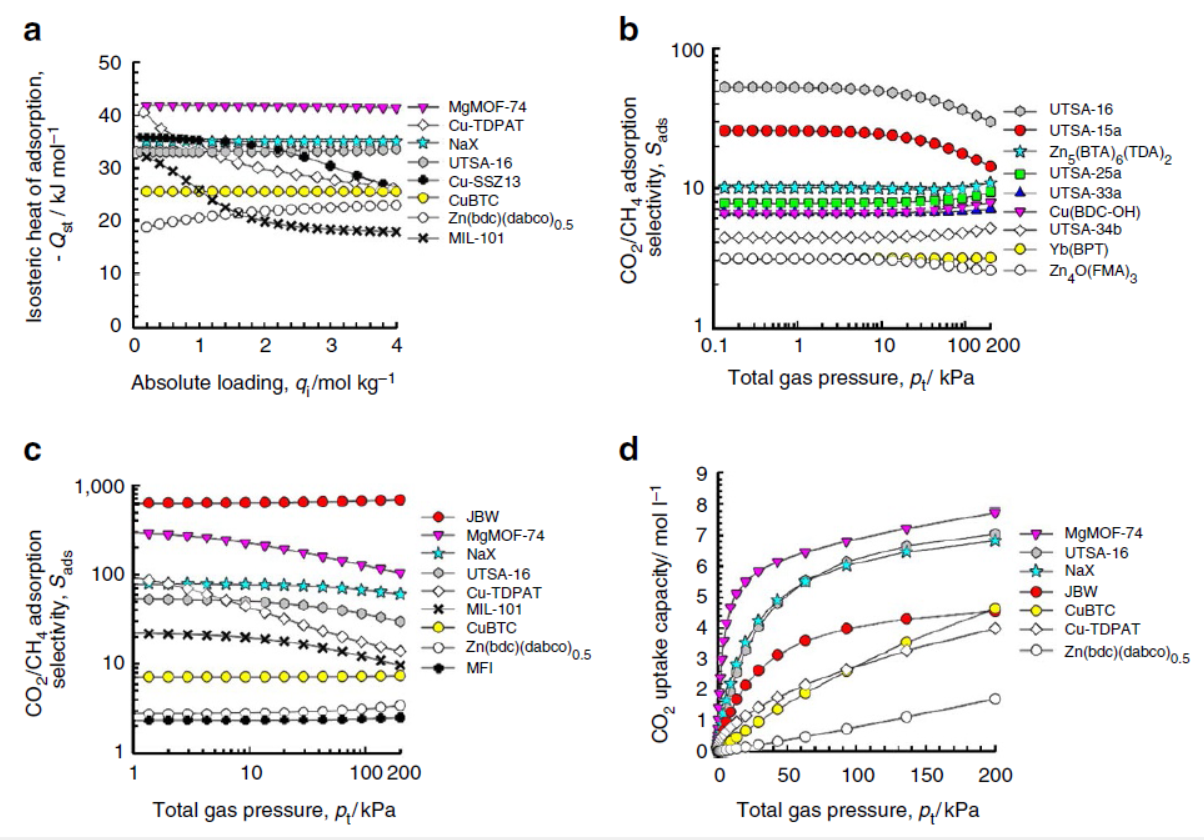

1. 吸附热力学与 IAST 选择性计算：利用单组分吸附等温线，分别采用单位点、双位点朗缪尔及朗缪尔 - 弗伦德里希模型拟合数据，计算吸附等温热（Qst）与二元气体吸附选择性。在 296 K、200 kPa 条件下，UTSA-16 的 CO₂/CH₄选择性仅次于 Mg-MOF-74 与 JBW 分子筛；CO₂/N₂选择性优于绝大多数 MOFs，与氨基功能化 mmen-CuBTTri 接近。体积吸附容量方面，UTSA-16 与 Mg-MOF-74、NaX 分子筛处于第一梯队。

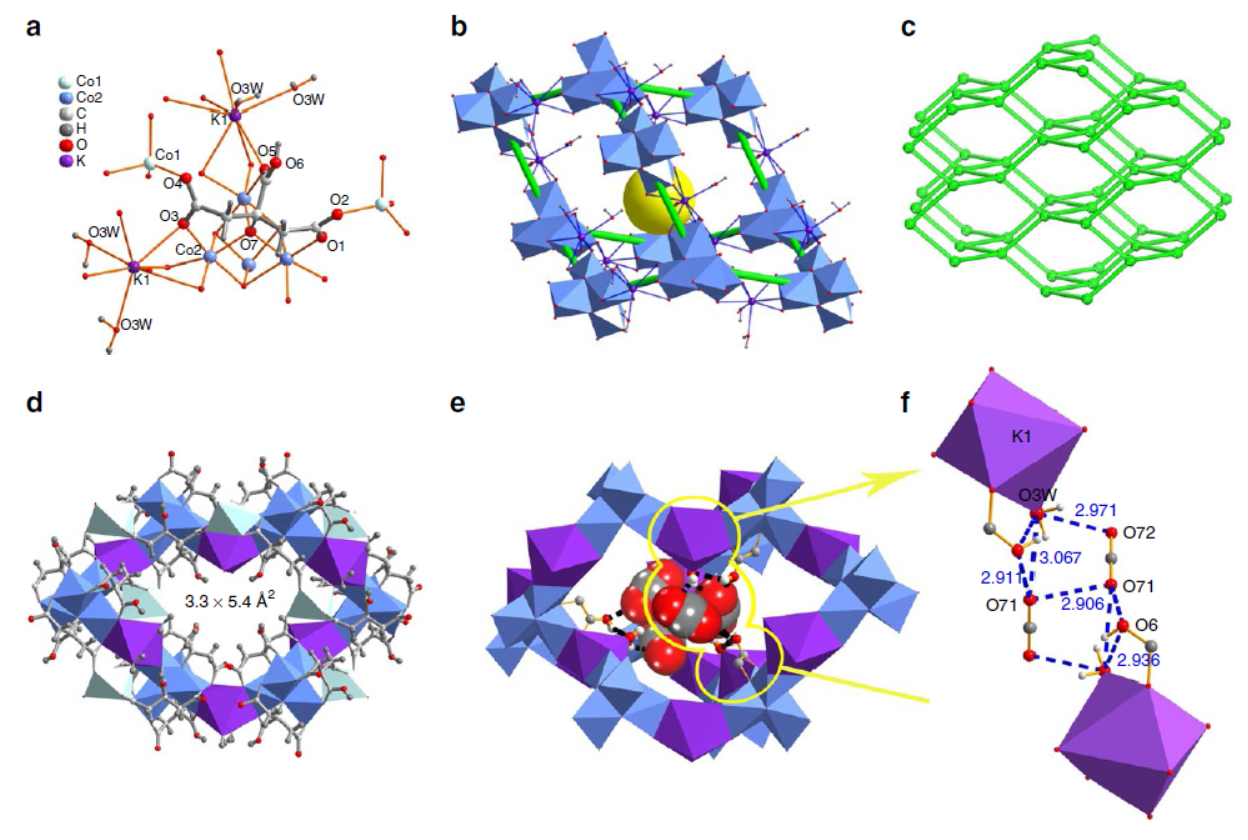

2. 中子粉末衍射（NPD）测试：在美国国家标准与技术研究院 BT-1 高分辨中子衍射仪上测试负载 CO₂的 UTSA-16，结构精修参数 Rwp=0.0345、Rp=0.0292、χ²=1.17，拟合精度优异。测试得出材料笼腔直径 4.5 Å，孔窗口尺寸 3.3 Å×5.4 Å，与 CO₂动力学直径（3.30 Å）高度匹配，具备尺寸筛分效应。
3. 分子相互作用表征：中子衍射测得 CO₂与骨架配位水分子形成氢键，键长分别为 2.971 Å、3.067 Å，分子间 O-O 最短接触距离 2.906 Å。UTSA-16 孔道内 CO₂堆积密度达 1.037 g・cm⁻³，接近液态 CO₂密度（1.032 g・cm⁻³），为同期 MOFs 中最高。
测试结论：UTSA-16 的窄孔窗口实现气体尺寸筛分，笼状结构可高效容纳 CO₂分子；配位水分子与 CO₂形成强氢键，是高吸附容量与选择性的核心来源；优异的结构有序性与分子堆积效率，使其在常温碳捕集领域脱颖而出。

机理分析
1. 骨架结构稳定机理：UTSA-16 由 Co₄O₄立方簇与钾多面体通过共面连接形成三维金刚烷型网络，无限异核金属 - 氧键（M-O-M）构筑刚性骨架，保证材料在吸附 - 脱附循环中结构不坍塌，这也是其空气稳定性优异的根本原因。
2. 二氧化碳吸附与选择性机理：一是尺寸筛分效应，孔窗口 3.3 Å×5.4 Å，略小于 CH₄（3.80 Å）、N₂（3.64 Å）的动力学直径，阻碍两种气体进入孔道；二是氢键协同作用，每个笼腔内 4 个结晶配位水分子与 CO₂分子形成多重氢键，同时 CO₂分子间存在近距离范德华作用，双重作用大幅提升吸附作用力；三是笼腔限域效应，4.5 Å 的笼腔可精准容纳两对 CO₂二聚体，实现分子高密度堆积。
3. 性能差异化机理：Mg-MOF-74 依靠开放镁原子的轨道作用实现高吸附，但镁位点极易结合水分子导致失活；而 UTSA-16 的吸附位点为配位水分子，水汽不会破坏吸附活性，因此更适配含微量水汽的工业烟气、沼气环境。

总结
该研究成功合成柠檬酸基 MOF 材料 UTSA-16，该材料在常温常压下 CO₂体积吸附量达 160 cm³・cm⁻³，综合吸附容量与分离选择性仅次于 Mg-MOF-74；通过中子衍射明确吸附位点与分子作用机制，结合穿透模拟证实其适用于变压吸附工业工艺；材料合成原料廉价、工艺简单，且耐空气、可循环再生，综合实用性优于多数主流 MOFs。

文章标题：Microporous metal-organic framework with potential for carbon dioxide capture at ambient conditions
作者：Shengchang Xiang, Yabing He, Zhangjing Zhang, Hui Wu, Wei Zhou, Rajamani Krishna & Banglin Chen
DOI：10.1038/ncomms1956
文章链接：https://www.nature.com/articles/ncomms1956

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
