UTSA-16 金属有机框架材料的全新研究解析 | 上海楷树化学科技有限公司

首页 > 行业动态 > UTSA-16 金属有机框架材料的全新研究解析

UTSA-16 金属有机框架材料的全新研究解析

意大利都灵大学 Silvia Bordiga 教授团队联合挪威 SINTEF 材料与化学研究所 Carlos A. Grande 团队发表研究（Phys. Chem. Chem. Phys., 2016, 18, 220-227，DOI:10.1039/c5cp05905d），针对经典二氧化碳吸附型金属有机框架材料 UTSA-16 展开全面再表征与机理修正研究。团队采用水热法合成 UTSA-16，借助 XRD、TEM-EDX、光谱分析、热分析等多种手段系统剖析材料结构、物化性质与气体吸附行为。研究推翻了以往 “结构水主导 CO₂吸附” 的结论，重新确定材料化学式为K2Co3(cit)2，证实孔道内的K+是结合、与的核心活性位点。该材料在温和活化条件（363 K）下可完全脱除水分，热稳定性优于以往报道，同时具备低比热容、高二氧化碳吸附容量与选择性，在燃烧后二氧化碳捕集（CCS）领域具备突出应用潜力，为 UTSA-16 的实际工业化应用提供了全新理论支撑。

研究背景
1. 行业现存问题：
二氧化碳捕集与分离（CCS）是碳中和领域核心技术，固体吸附剂的吸附容量、再生能耗、热稳定性是制约工业化的关键指标。传统吸附材料普遍存在体积吸附量低、比热容大、再生能耗高的问题；多数 MOF 材料依赖结构水实现吸附，水分脱除难度大，会大幅提升材料再生成本。
2. 现有研究方案：
UTSA-16 作为高性能 MOF 吸附剂，因超高体积吸附密度受到广泛关注。此前研究认为，该材料八面体钴簇、钾离子与结构水协同构建吸附位点，结构水是捕获的关键；同时将其化学式定义为，并证实其可用于烟气脱碳、沼气提纯、氢气纯化等场景。但过往研究未深入探究的作用，且对材料热稳定性、活化条件的研究存在局限。
3. 本文研究思路与创新：
作者基于已有研究成果，对 UTSA-16 进行标准化合成与全维度表征。
创新点主要有三：
一是优化活化条件，验证 363 K 温和真空活化对材料结构与性能的影响；
二是利用 EDX、红外光谱修正材料化学组成，推翻结构水主导吸附的传统观点；
三是通过 CO、探针分子实验，明确作为极性活性位点的核心作用，厘清气体吸附微观机理；四是补充比热容、等量吸附热等工业化关键参数，完善材料应用评价体系。

实验部分
1. 合成与活化：采用经典水热法制备 UTSA-16，以四水合乙酸钴、一水合柠檬酸、氢氧化钾为原料，水 / 乙醇混合溶剂中 393 K 恒温反应 2 天。合成产物在 363 K 高真空条件下过夜活化，可彻底脱除样品水分，且晶体结构完好。
2. 气体吸附实验：依次开展水蒸气、CO、吸附脱附测试，证实气体与材料的相互作用均具备可逆性；水蒸气为弱吸附，室温抽真空即可脱除。
3. 热性能测试：利用 TGA 测试热稳定性，材料 573 K 以下结构稳定；通过 DSC 测得其比热容为，远低于传统有机胺吸附剂。
4. CO₂吸附测试：在不同温度、0–1 bar 压力下测试吸附性能，298 K、1 bar 时吸附量达4.18 mol⋅kg−1，烟气典型分压下吸附量为 11.1 wt%，吸附性能优异。
实验突破：证实 UTSA-16 可温和彻底脱水、热稳定性提升；明确材料低比热容优势，有效降低脱碳工艺再生能耗；修正了气体吸附的主流机理。

分析测试
1. 物相与孔隙表征：P-XRD 证明样品晶相纯净，活化不破坏骨架；氮气吸附测得朗缪尔比表面积904 m2⋅g−1，BET 比表面积687 m2⋅g −1，总孔容0.32 cm3⋅g−1，孔隙参数与文献一致。

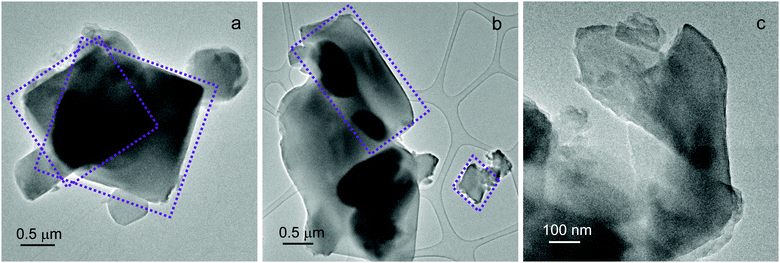

2. 形貌与元素分析：TEM 显示样品为方形、多面体形颗粒，耐电子辐照；EDX 测得 K:Co 比例为 1:1.34，据此将化学式修正为K2Co3(cit)2。

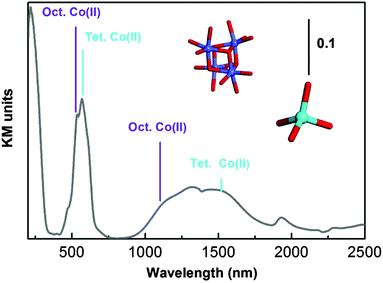

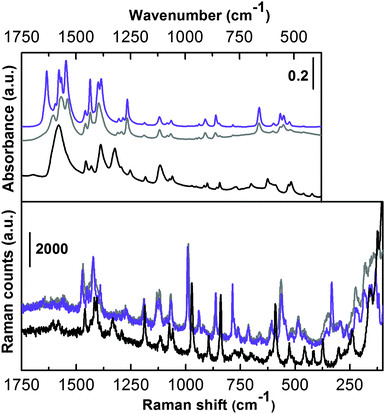

3. 光谱表征：紫外 - 可见光谱证明存在两种配位形态，脱水后配位环境不变；红外、拉曼光谱证实柠檬酸配体完全去质子化，无羟基与结合水；探针分子红外测试证明可分别与 CO、形成特征吸附构型。
4. 吸附热力学参数：经计算，零覆盖度等量吸附热为39.7 kJ⋅mol −1，高吸附量下稳定在38.0 kJ⋅mol −1，说明吸附位点性质均一。
测试结论：UTSA-16 骨架、形貌、孔隙结构稳定性良好；重新界定了材料化学组成，确定为核心气体吸附位点，各项理化参数适配工业碳捕集需求。

机理分析

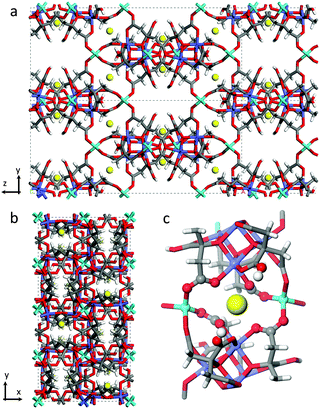

1. 骨架稳定机理：以四面体、八面体两种配位形式与完全去质子化的柠檬酸配体结合，构筑稳固三维骨架，因此温度变化、水分脱除均不会损伤晶体结构。
2. 水吸附机理：水分子依靠弱氢键吸附在周边，结合力弱，故而室温或低温真空环境下便可完全脱除。

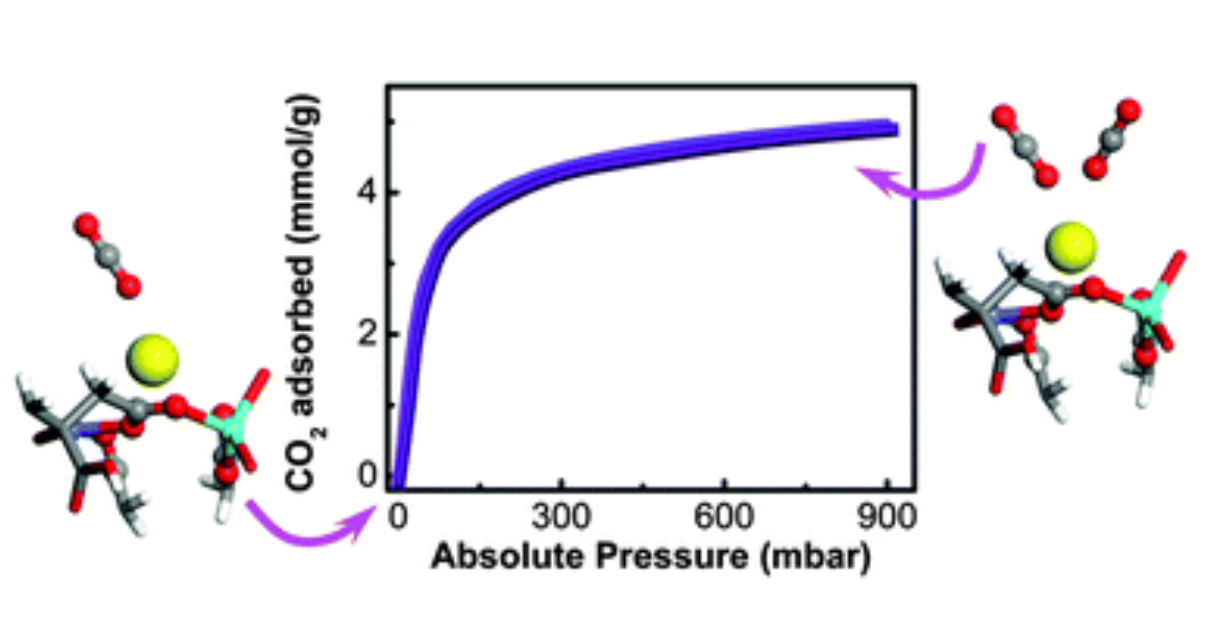

3. 气体吸附机理：孔道内是主要活性位点，可与 CO 形成 1:1 弱配位结构；也可结合，部分位点能同时吸附 2 个分子，这也是材料吸附容量高的核心原因，整个吸附过程不会扰动 MOF 骨架。
4. 低能耗机理：吸附作用力中等，脱附能耗低；同时材料比热容远低于传统吸附剂，进一步降低碳捕集工艺的整体能耗。

总结
1. 该工作全面补充了 UTSA-16 的基础物化数据，借助多种表征技术修正了材料化学式与传统吸附机理，推翻了 “结构水主导吸附” 的经典结论，明确的活性位点作用。
2. 同时证实材料具备优异的热稳定性、结构稳定性与低能耗特性，夯实了其在燃烧后脱碳领域的应用基础，研究结论严谨、实验数据详实。

文章标题：New insights into UTSA-16†
作者：Alessio Masala, Jenny G. Vitillo, Francesca Bonino, Maela Manzoli, Carlos A. Grandeb and Silvia Bordiga*
DOI：10.1039/c5cp05905d
文章链接：https://pubs.rsc.org/en/content/articlelanding/2016/cp/c5cp05905d

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
