金属有机框架中水结构的演变及其大气集水性能优化研究

首页 > 行业动态 > 金属有机框架中水结构的演变及其大气集水性能优化研究

加州大学伯克利分校Omar M. Yaghi教授团队在顶级期刊Science发表的标志性研究工作中，针对MOF材料大气集水领域中水吸附填充机制不明、材料性能优化依赖试错法的行业难题，以经典高效集水材料MOF-303为研究对象，结合同步辐射单晶X射线衍射（SCXRD）实验与密度泛函理论（DFT）计算，完整破译了MOF-303孔隙内水分子的逐层填充分子机制。研究明确了水分子吸附遵循“极性配体定点结合—孤立团簇形成—团簇链组装—三维水网络成型”的四阶段演变规律，证实极性有机配体是MOF-303初始集水的核心吸附位点，颠覆了传统无机单元主导水吸附的认知。基于该分子机制，团队采用多元配体调控策略，以呋喃二羧酸配体部分替换原有吡唑二羧酸配体，精准调控孔隙亲水强度，成功制备9种同构多元MOF材料。该系列材料彻底消除了MOF-303低压吸水缺陷，实现吸附焓、再生温度的精准可调，大幅降低集水能耗，同时保持材料孔隙结构、吸附容量与水解稳定性不变，将大气集水材料研发从传统试错模式升级为精准分子设计模式。

研究背景
1. 行业现存核心问题：
金属有机框架（MOFs）凭借可调多孔结构，可实现干旱环境下大气取水，是水资源短缺领域的前沿功能性材料。但目前领域内存在关键机理短板，学界已可通过衍射技术确定多孔晶体中水的静态分布位置，却无法解析水分子的逐层填充顺序与动态吸附机制，难以阐明MOF从干燥空气中抓取并释放水分子的分子原理。机理缺失导致材料优化只能依靠经验试错，无法精准调控吸水等温线、吸附焓、再生温度等核心参数，严重限制了MOF集水材料的能效提升与规模化应用。同时，主流高效集水MOF-303存在低压吸水台阶缺陷，单次集水工作容量损失约20 wt%，长期循环下集水总量损耗显著。
2. 现有研究解决方案：
过往学者聚焦MOF集水性能优化，多采用骨架官能团修饰、孔径调控、晶型改性等常规手段改善材料亲水性。传统改性方式虽能一定程度提升吸水容量，但会破坏材料固有孔隙结构，导致孔隙体积缩减、最大吸水容量下降，无法兼顾高容量与低能耗。同时，现有研究仅能观测水分子静态分布，未区分吸附位点优先级与填充时序，无法解释MOF-303低压吸水缺陷的分子起源，难以从根源上消除性能短板。此外，多数改性材料吸附-脱附滞后效应明显，增加再生能耗、降低循环工作效率。
3. 本文创新改进思路：
本研究跳出传统宏观性能改性思路，从分子层面解析集水机理，通过高精度SCXRD逐梯度捕捉不同吸水负载下的水分子构型，结合DFT理论计算明确吸附位点优先级与氢键作用规律，首次完整揭示MOF-303四阶段水结构演变机制。基于机理认知，创新采用多元配体调控策略，在保持MOF-303固有拓扑结构、孔隙尺寸与稳定性的前提下，通过弱亲水呋喃配体替换强亲水吡唑配体，精准调节孔隙初始水分子结合强度，消除低压吸水缺陷，实现集水能耗、再生温度的精准调控，突破传统改性方式性能权衡的瓶颈。

实验部分
1. 高精度单晶可控水吸附测试实验：

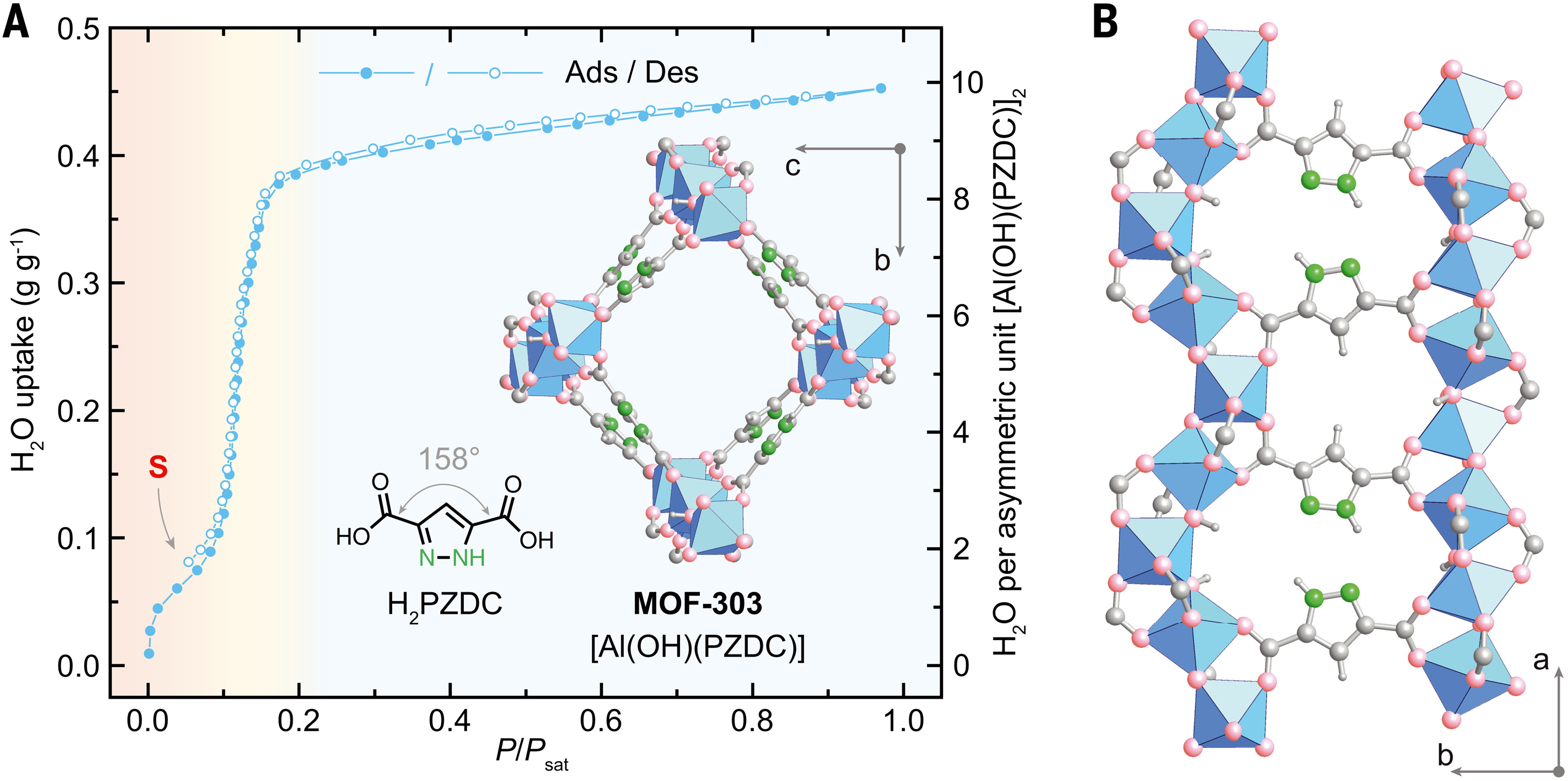

研究团队制备出尺寸合格的MOF-303完整单晶，搭建温和梯度升温脱附体系，通过SCXRD动态采集不同水分子负载（0.04–0.45 g/g）下的晶体数据，精准捕捉水分子吸附全过程。验证了MOF-303水吸附-脱附过程高度可逆、滞后性极小，为解析分子级吸水机制提供了可靠实验基础。
2. 同构MOF-333对比合成实验：
采用呋喃二羧酸配体合成与MOF-303同构的新型MOF-333。通过结构与吸水性能对比测试，证实弱亲水性呋喃配体可弱化孔隙初始水分子结合强度，成功消除MOF-303固有低压吸水缺陷，优化了材料干旱环境适配性。
3. 多元梯度MOF可控合成实验：

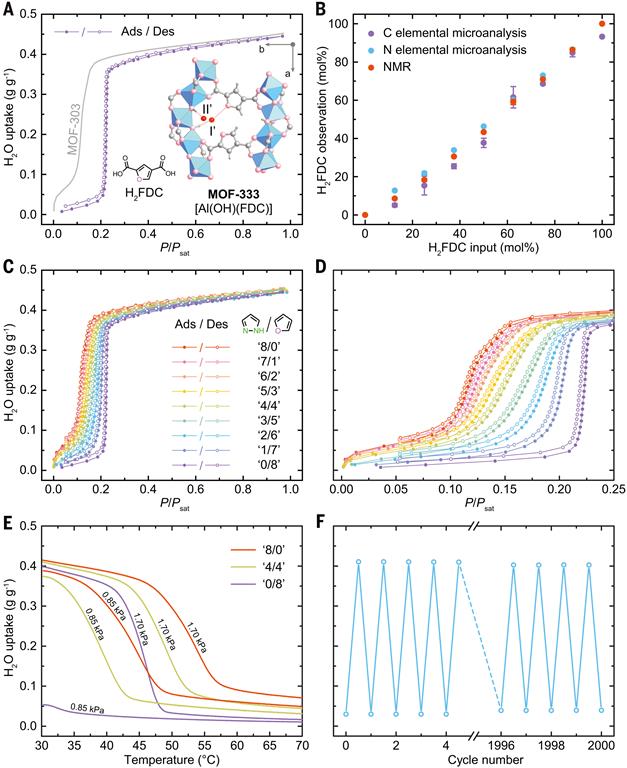

精准调控吡唑、呋喃两种配体的投料比例，高通量合成9种全梯度配比的多元MOF材料。实验证实该合成体系可配方化复刻，配体实际掺杂比例与投料比例高度匹配，产物结构均一、无杂相，可实现吸水性能的连续梯度调控。
4. 长效循环稳定性验证实验：
选取配比4/4的多元MOF开展2000次连续吸附-脱附循环测试，模拟实际集水工况。结果显示材料循环后仍保留97%的工作容量，具备优异的长期服役稳定性。
实验核心突破：首次动态解析MOF孔隙水分子完整填充机制，阐明低压吸水缺陷的分子根源；创新多元配体调控策略，打破传统改性方式“优化性能牺牲孔隙容量”的瓶颈，实现集水性能精准定制与低能耗运行。

分析测试
1. SCXRD单晶结构表征：
单晶衍射测试明确了MOF-303水分子四阶段吸附结构变化与氢键作用参数（键长2.72–2.97 Å）。水分子吸附会诱导框架适度形变，晶胞参数、吡唑基团间距随水负载量递增，为水网络成型提供结构条件；同时证实MOF-333配体与水分子作用极弱，从结构层面验证了改性优势。
2. 孔隙与热稳定性能测试：
N₂吸附测试表明，所有多元MOF材料BET比表面积为1280–1360 m²/g、孔径约9.4 Å，孔隙参数与纯相MOF-303基本一致，配体改性不破坏材料多孔结构。热重测试证实材料热稳定性优异，可满足实际工况使用需求。
3. 吸水热力学性能测试：
热力学计算与等温测试结果显示，呋喃配体掺杂可连续优化材料吸附焓（-53 kJ/mol升至-50 kJ/mol），能耗降幅达35%，最低再生温度可降低10 ℃。改性材料吸附-脱附滞后效应可忽略，有效保障循环集水工作容量。
4. 材料成分均匀性表征：
NMR、元素分析与SEM-EDS测试证实，多元配体在MOF单晶内均匀掺杂，配比可控、无团聚、无杂晶，合成体系稳定性和复刻性极佳。

测试结果核心结论：多元配体调控是一种高效、无损的MOF性能改性方法，可在完全保留材料孔隙结构、吸水容量与稳定性的前提下，精准优化集水能耗、再生温度和湿度适配区间，解决传统改性的性能权衡难题。

机理分析

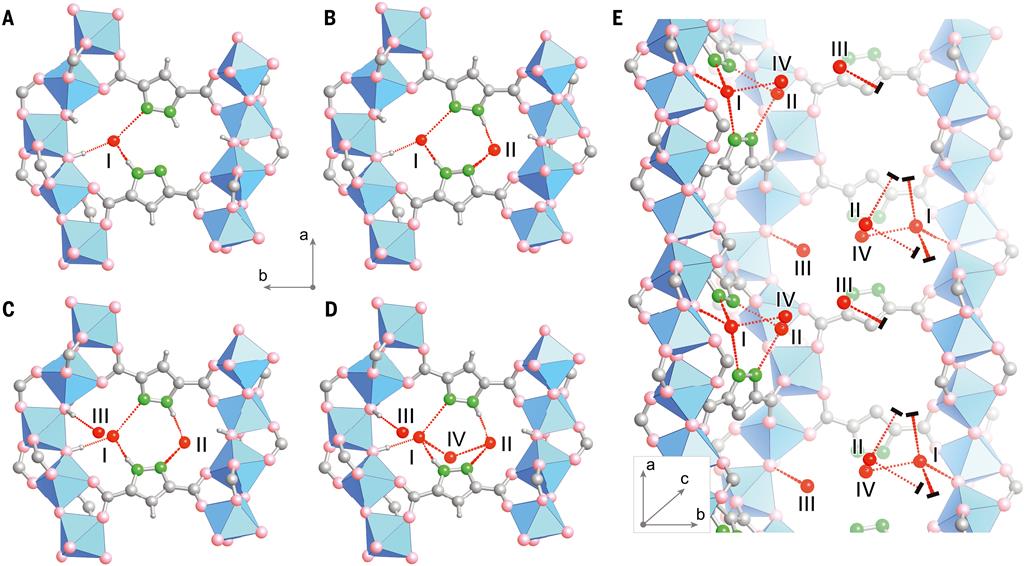

1. 水分子逐层吸附演变机理：结合SCXRD实验与DFT理论计算，明确MOF-303吸水遵循四阶段分子机制：吡唑有机配体为初始核心吸附位点，水分子定点成核；随后逐步形成孤立水团簇、连续水链，最终构建三维贯穿水网络。其中，初始配体强氢键吸附是低压吸水缺陷的核心成因。
2. 配体改性优化机理：强亲水吡唑配体与水分子结合过强，引发低压容量损耗；弱亲水呋喃配体掺杂可弱化孔隙初始氢键作用，彻底消除吸水缺陷。通过双配体梯度掺杂，可连续调控孔隙亲水性，精准定制材料吸水等温线，适配多场景工况。
3. 结构稳定与低能耗机理：配体改性仅调控表面亲水特性，不改变MOF刚性骨架与孔隙结构，因此材料固有稳定性、吸水容量无损耗。水分子结合强度的弱化大幅降低脱附能垒，实现低再生温度、低能耗集水；适度的框架形变可抵消晶格应变，赋予材料超长循环稳定性。

总结
本研究首次从分子尺度完整解析MOF大气集水的动态水结构演变机制，纠正了无机单元主导水吸附的传统认知，明确有机配体的核心成核作用。创新多元配体精准调控策略，开发出一系列性能连续可调的MOF集水材料，彻底解决MOF-303低压吸水容量损耗问题，实现低能耗、宽湿度区间、长循环稳定的大气集水性能，将集水材料研发从试错模式升级为精准分子设计模式。

文章标题：Evolution of water structures in metal-organic frameworks for improved atmospheric water harvesting
作者：Nikita Hanikel, Xiaokun Pei, Saumil Chheda, Hao Lyu, WooSeok Jeong, Joachim Sauer, Laura Gagliardi, and Omar M. Yaghi
DOI：10.1126/science.abj0890
文章链接：https://www.science.org/doi/10.1126/science.abj0890

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
