COF膜用于气体分离前沿综述

摘要：
区别于传统高分子膜受渗透率-选择性制衡的短板，COF气体分离依靠周期性纳米孔道实现分子级精准调控，目前其分离性能已突破Robeson上限，在二氧化碳捕集、氢气提纯、烃类分离等工业场景展现出巨大应用潜力。

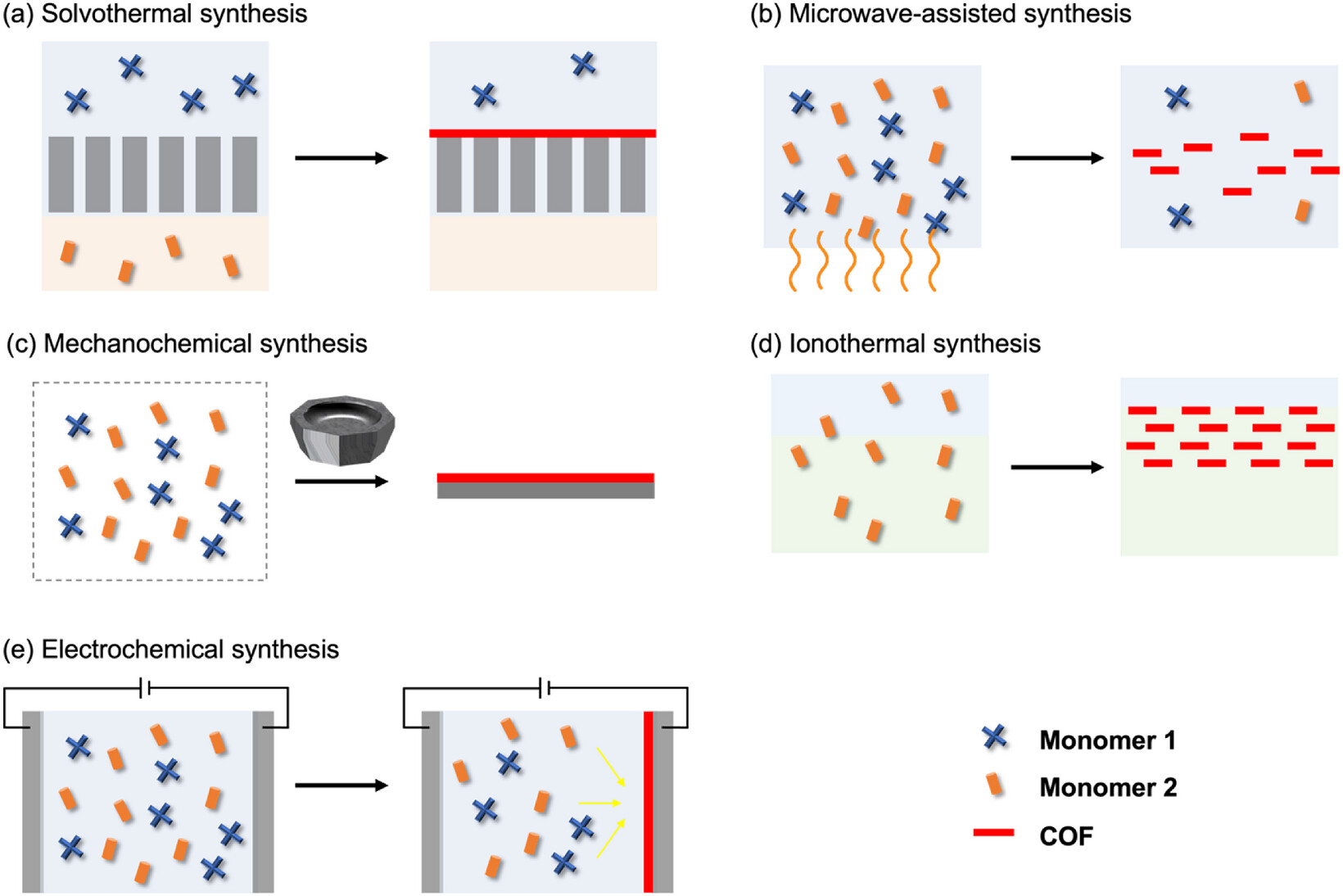

COF膜和COF基质合成

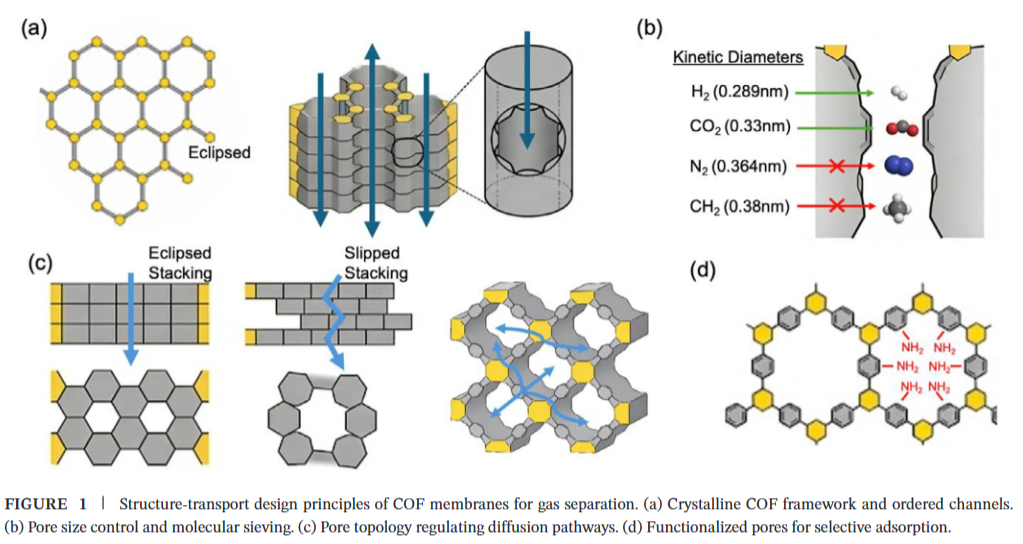

COF膜的气体分离性能，本质由结晶度、孔径、孔道取向、孔壁化学环境四大结构参数共同决定，不同合成方法会直接影响气体传质模式：
1. 溶剂热合成：该工艺制备的COF缺陷少、孔径分布均一，适配分子筛分体系，但反应周期长、批次化生产模式限制规模化应用。
2. 微波辅助合成：以COF-5材料，微波条件下仅需20分钟即可合成，产物纯度与比表面积更优，适合高通量材料筛选，短板在于微波穿透深度有限，难以工业化放大。
3. 机械化学合成：通过球磨、研磨等机械力驱动反应，无需高温与大量溶剂，制备流程简便。但产物晶粒尺寸小、结构缺陷较多，易形成非选择性扩散通道，多用于研究结构缺陷与气体传质的关联规律。
4. 离子热合成：在高温离子环境下完成晶化，所得COF骨架稳定性极强、孔道完整性高，适配高温、高压等严苛工况。但高温条件易引发骨架畸变，需精准控制反应参数。
5. 电化学合成：可在导电基底上直接生长COF薄膜，能精准调控膜厚、晶体取向，制备的薄膜厚度薄、传质阻力小。该方法受基底与单体种类限制，应用场景存在一定局限。

COF分离膜制备工艺：目前主流制备路线分为四类

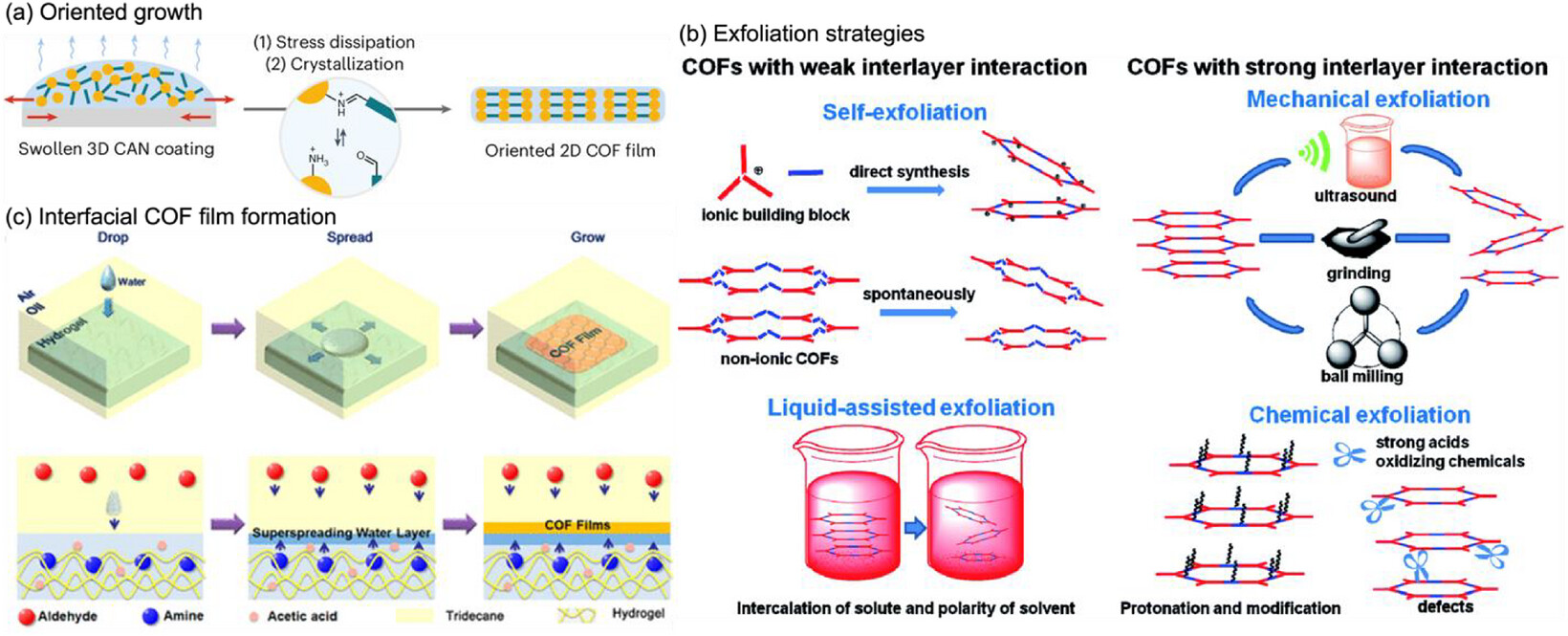

1. 自支撑COF膜
无基底干扰，可直观反映COF本征传质规律，孔道连续且界面干扰少，是机理研究的理想载体。通过取向生长、纳米片剥离、界面成膜等方式制备，可实现孔道定向排列、降低扩散阻力。但该类膜力学性能薄弱，薄膜过薄易产生针孔、裂纹，规模化制备难度大，暂无法满足工业使用要求。

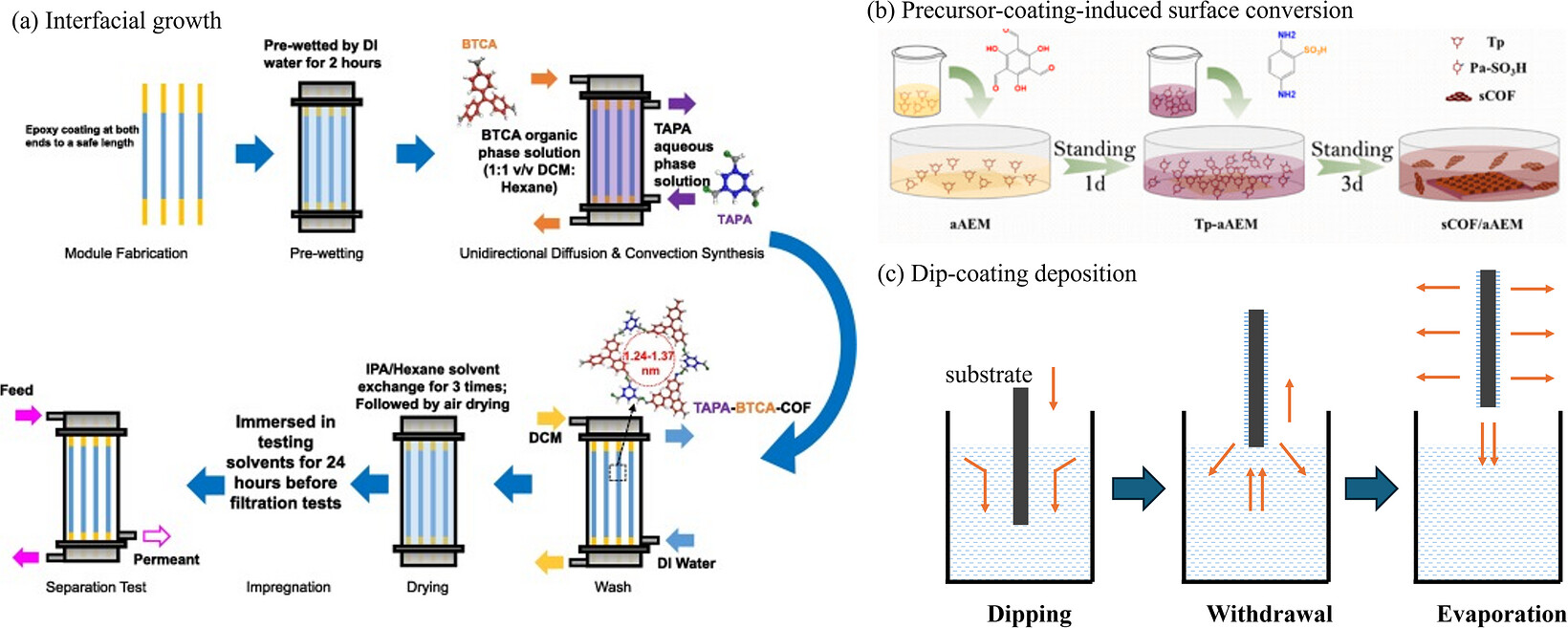

2. 原位生长COF膜
直接在多孔基底表面原位生成COF选择层，膜层与基底结合紧密、机械强度高，综合实用性最强。分为界面生长与前驱体转化两大技术路线，可制备超薄连续膜层，大幅降低传质阻力。核心难点在于基底与COF的界面结合，界面结合不佳会产生空隙，形成非选择性渗漏通道，破坏筛分效果。
3. 二次生长/晶种诱导膜
先在基底沉积COF晶种，再引导晶体定向生长，将成核与晶化过程拆分，精准控制晶粒取向与孔道连通性。该工艺能有效减少晶界缺陷、提升孔道规整度，分离稳定性优异，但制备步骤繁琐、工艺复杂度高，相较于直接原位生长，规模化优势不足。
4. 混合基质膜（MMMs）
将COF颗粒、纳米片作为填料掺杂至高分子基体中，结合COF筛分能力与高分子材料柔韧、易加工的优势，是目前产业化探索最热门的方向。根据复合体系分为三类：COF-高分子体系重点解决界面空隙问题；COF-MOF/COF-COF晶态杂化体系依靠结构匹配构建多级孔道；COF-氧化石墨烯等二维材料体系需调控层间距，平衡选择性与渗透通量。界面工程是决定混合基质膜性能的核心。

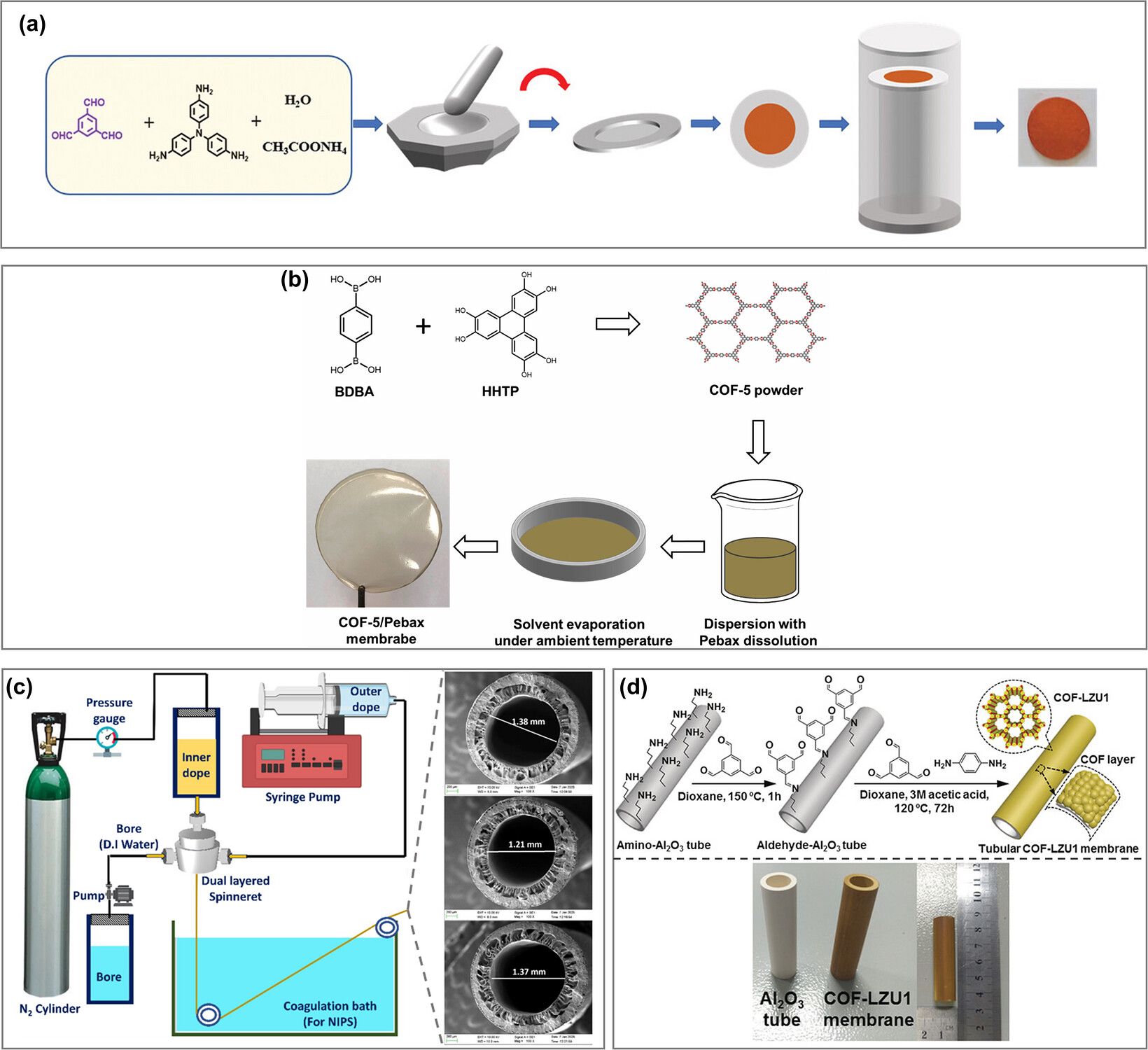

主流膜构型及工况适配
根据工业应用场景，COF膜主要分为平板膜、中空纤维膜、管式膜三类。
1. 平板膜：制备简单、易适配现有设备，通用性最强；
2. 中空纤维膜：比表面积大、组件紧凑，适合大规模气体分离装置；
3. 管式膜：机械强度突出，耐温耐压性能优异，专门用于复杂严苛的工业工况。研究人员已通过界面聚合、气相生长、涂覆改性等工艺，实现不同构型COF膜的可控制备。

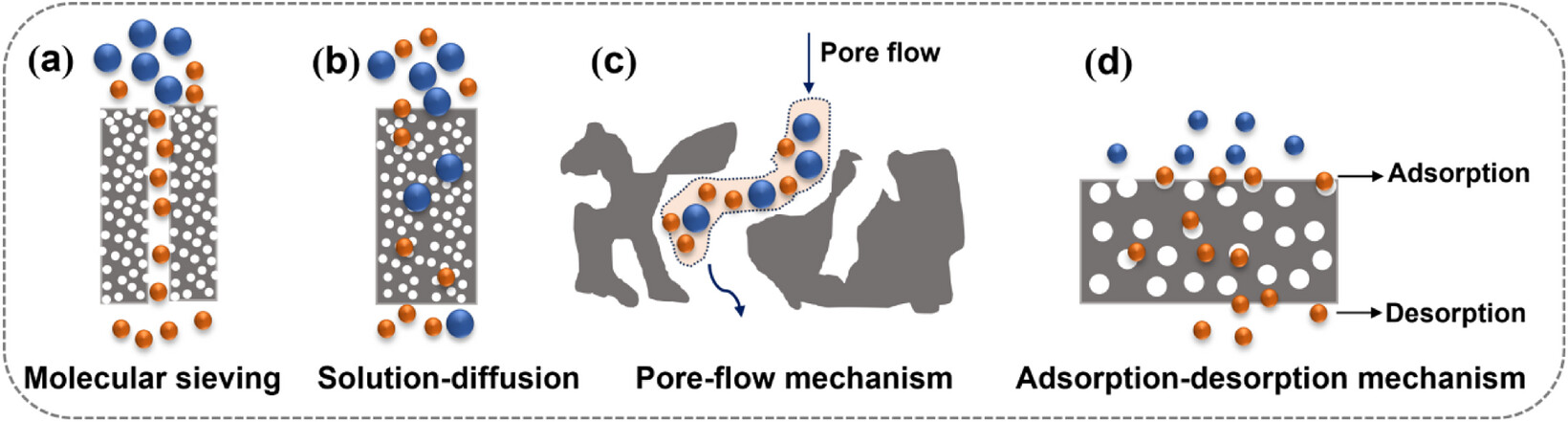

四大核心传质机理
1. 分子筛分：
2. 溶解-扩散：
例如将COF纳米片掺杂至Pebax高分子基体，利用高分子中亲CO₂链段提升气体溶解度，搭配COF规整孔道加速扩散，广泛用于CO₂捕获领域。
3. 孔流机理：
以尼龙基底负载的TpHz COF膜为例，小分子气体传质符合克努森扩散规律，分子与孔壁碰撞主导传输，分离选择性与气体分子量平方根成反比。
4. 吸附-扩散耦合：
如负载银离子的多孔框架材料，依靠银离子与烯烃碳碳双键的π络合作用，优先吸附丙烯分子，高效实现丙烯/丙烷混合物分离。
实际工业体系中，单一机理极少独立存在，大多为多种机理协同作用，共同决定最终分离效果。

重点应用领域：

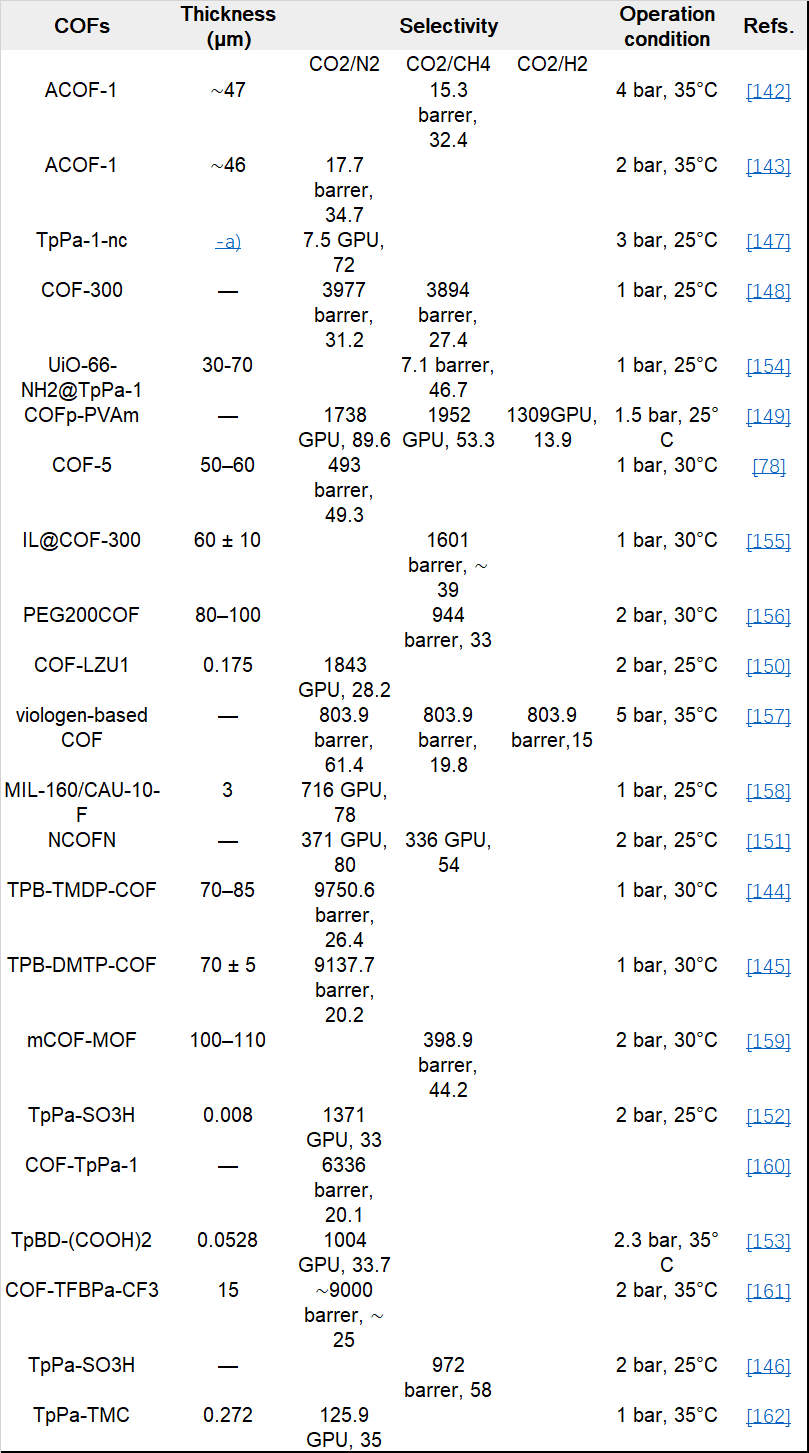

1. CO₂分离
1) 氨基、磺酸基改性COF可强化CO₂吸附能力；
2) 3D交联COF具备互联孔道，渗透通量更高。
3) 多种COF基混合基质膜、超薄COF膜性能已突破传统高分子膜的Robeson上限。例如COFp-PVAm复合膜，利用孔道内氨基官能团实现促进传递，CO₂/N₂选择性可达89.6；
4) 垂直取向COF纳米片膜依靠连续定向孔道，大幅提升气体渗透效率。
目前该领域主要瓶颈为填料分散不均、大面积薄膜缺陷难以控制。

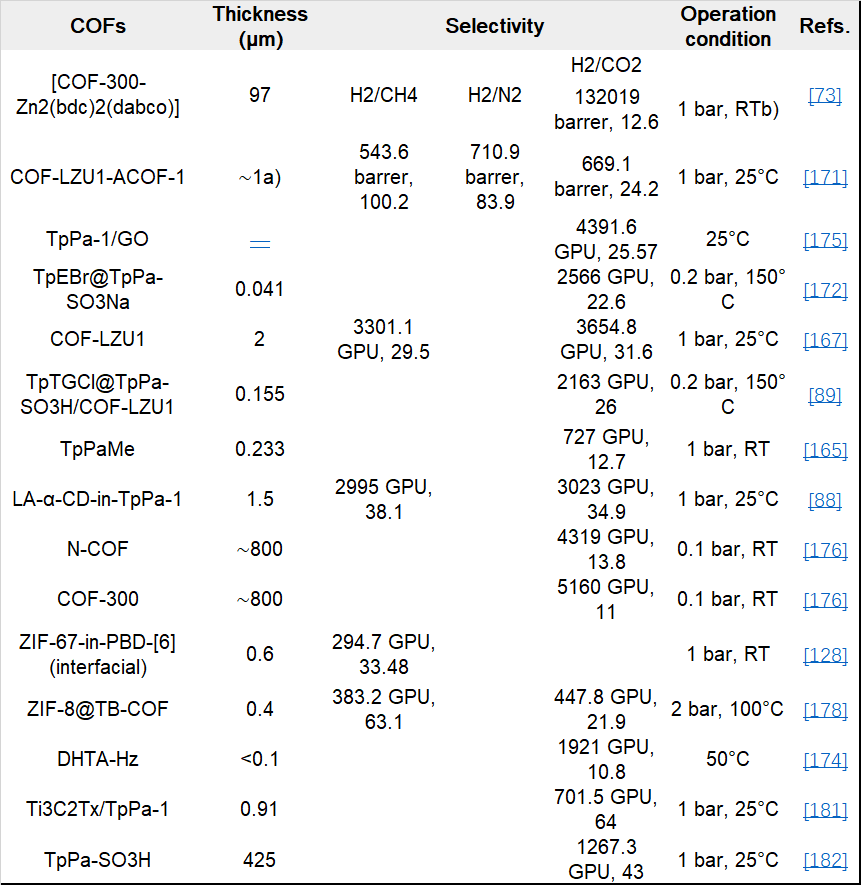

2. H₂分离
多数COF原生孔径偏大，无法依靠单纯尺寸筛分实现高效分离，行业主流采用孔径限域+化学改性协同方案。
1) 三聚氰胺改性COF同时调控孔径与表面性质，兼顾氢气通量与H₂/CO₂选择性；
2) 层状COF构建直通孔道，将H₂渗透通量提升至3600 GPU以上；
3) 羟基功能化DHTA-Hz COF依靠氢键选择性吸附CO₂，阻滞杂质气体扩散，在大孔径条件下依然实现高效氢提纯。
4) 多款COF膜经过数百小时连续测试，热稳定性与化学稳定性满足工业长效运行要求。

3. 烃类混合物分离
丙烯/丙烷等烯烃-烷烃体系分子尺寸、理化性质高度接近，传统低温精馏能耗极高。COF膜主要依托特异性络合作用实现分离：
1) 负载银离子的COF复合膜，利用π络合作用优先输送丙烯，C₃H₆/C₃H₈选择性达35.45；
2) 铜离子配位COF也可实现高效烃类分离。
3) COF膜还可应用于液相芳烃/烷烃分离，双层COF-高分子复合膜可实现油品中芳烃高效富集。
现阶段该领域痛点在于大规模无缺陷制膜技术不成熟，长期工况稳定性仍需验证。

现存挑战与未来发展方向
1. 现阶段核心技术难题
1) 缺陷与力学性能：大面积制膜易产生晶界、针孔等缺陷，纯COF膜脆性大，机械强度不足；
2) 规模化制备：主流合成工艺多为实验室小试，连续化、低成本量产技术缺失；
3) 工况稳定性：复杂混合气、温压波动、水汽环境下，膜层长期服役性能有待验证；
4) 界面管控：混合基质膜、多层复合膜的界面相容性问题，始终制约性能提升。

2. 未来研发重点
1) 开发COF-COF、MOF-COF异质结构膜，结合不同材料优势构建多级传质通道；
2) 研发离子型、刺激响应型动态孔道COF膜，实现智能化选择性分离；
3) 突破卷对卷等连续化制膜工艺，推进技术工业化落地；
4) 融合分离与催化功能，打造膜反应器一体化多功能体系。

文章标题：Gas Separation With COF Membranes: Crystalline Design Meets Selective Transport
文章作者：Manman Zhang, Ying Li, Liu Chen, Eric Jian Rong Phua, Xuezhong He
DOI：10.1002/smll.74057
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/smll.74057

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

本篇综述聚焦COF晶态膜在气体分离领域的研究进展，围绕骨架设计、合成工艺、制膜方法与传质机理展开解读，结合大量实验案例展示其在碳捕集、氢能提纯、石化分离中的优异性能，同时剖析现存技术难题，为下一代高能效分离膜的研发指明方向。
