可行的热力学驱动型甲烷 / 氢气分离金属有机框架吸附剂

首页 > 行业动态 > 可行的热力学驱动型甲烷 / 氢气分离金属有机框架吸附剂

法国蒙彼利埃大学 ICGM 研究所Guillaume Maurin 教授团队、葡萄牙布拉干萨理工大学 CIMO 研究所José A. C. Silva 教授团队联合法国巴黎高等师范学院 IMAP 多孔材料研究所 Christian Serre 院士课题组等多国科研人员共同在《Chemistry of Materials》发表本研究成果（DOI:10.1021/acs.chemmater.5c03403）。研究面向甲烷（CH₄）/ 氢气（H₂）工业分离刚需，以工业化可行性为筛选准则，优选铝、铁、锌基 35 种（原生 + 配体改性）稳定 MOF 材料，依托巨正则蒙特卡洛（GCMC）、分子动力学（MD）原子模拟结合固定床穿透实验，系统探究材料在两种工业气源（天然气掺氢 90:10 CH₄/H₂、甲烷水蒸气重整尾气 25:75 CH₄/H₂）的变压吸附（PSA）分离性能。结果表明多款 CAU、MIL 系列 MOF 在 CH₄/H₂选择性、甲烷有效吸附容量两项核心指标全面超越商用 13X 分子筛；通过构效关联明确孔径、孔容与配体理化参数对分离性能的调控规律，辅以甲烷扩散动力学验证优选材料适配 PSA 循环工况，最终筛选出 CAU-10 (Al)、MIL-160 (Al) 等一批可规模化量产、耐微量水汽的工业候选吸附材料，为低碳制氢领域 MOF 吸附剂工业化落地提供分子设计依据与实验数据支撑。

研究背景
1. 行业现存痛点
（1）氢能产业快速扩张，95% 工业氢气由甲烷水蒸气重整（SMR）制备，产物混有未反应甲烷需深度脱除提纯；同时天然气管网掺氢储运成为低成本输氢主流方案，终端需就地从 CH₄/H₂混合气回收高纯 H₂，CH₄/H₂高效分离成为氢能产业链关键卡点。
（2）传统深冷精馏、化学吸收分离工艺能耗极高；现有商用 13X 分子筛、活性炭选择性偏低、分离效率有限，大幅抬升 PSA 制氢生产成本，制约变压吸附技术大范围落地。
（3）CH₄与 H₂均为非极性小分子，分子间作用力弱，依靠热力学差异实现选择性吸附难度大，常规多孔材料很难兼顾吸附选择性与有效工作容量。
2. 前人已有研究方案
（1）全球学者依托高通量计算筛选海量 MOF 数据库，通过单组分吸附数据计算理想选择性快速初筛 CH₄/H₂分离 MOF，但筛选出的材料大多存在原料昂贵、热 / 水稳定性差、无法规模化合成等工程短板，仅停留在理论层面无法工业化。
（2）少量实验仅针对单一 MOF 开展吸附测试，缺少两类工业气源（富甲烷 / 富氢气）并行评价，且普遍忽略混合气共吸附竞争效应，理想选择性严重高估实际分离性能，数据无法指导工业 PSA 工艺设计。
（3）前期研究缺少湿度工况测试，工业原料气普遍携带微量水蒸气，亲水 MOF 极易被水汽抢占吸附位点而失效。
3. 本文创新思路与改进方向
（1）筛选摒弃海量虚拟 MOF，优先选用 Al、Fe、Zn 等低成本丰产金属构筑、可绿色公斤级合成、热 / 机械稳定性优异的已合成 MOF（合计 35 种，含配体改性衍生物），从源头保障工业化潜力。
（2）采用二元混合气 GCMC 模拟替代单组分理想选择性计算，贴合真实共吸附竞争环境，同时设置 90:10、25:75 两种工业经典配比，精准对标管网掺氢提氢、SMR 尾气纯化两大实际工况。
（3）结合固定床穿透实验 + MD 动力学模拟，同步从热力学（吸附选择性 / 容量）、动力学（甲烷扩散速率）双维度评价材料；增设 5% 相对湿度三元混合气（CH₄/H₂/H₂O）模拟，验证候选材料抗湿性能。
（4）量化孔径、孔容、配体 LogP/TPSA 等结构参数与分离性能皮尔逊相关系数，建立可复用的构效规律，为定向改性新型分离 MOF 提供理论指导。

实验部分
1. MOF 筛选与结构优化：
初选 20 种 Al/Fe/Zn 基稳定 MOF，配体修饰衍生 15 种材料共 35 个样品；VASP-DFT 优化晶体结构，Zeo++ 统一测算孔结构参数。结果：全部孔径大于甲烷动力学直径 3.8 Å，满足气体分子进入条件。
2. GCMC 吸附模拟：

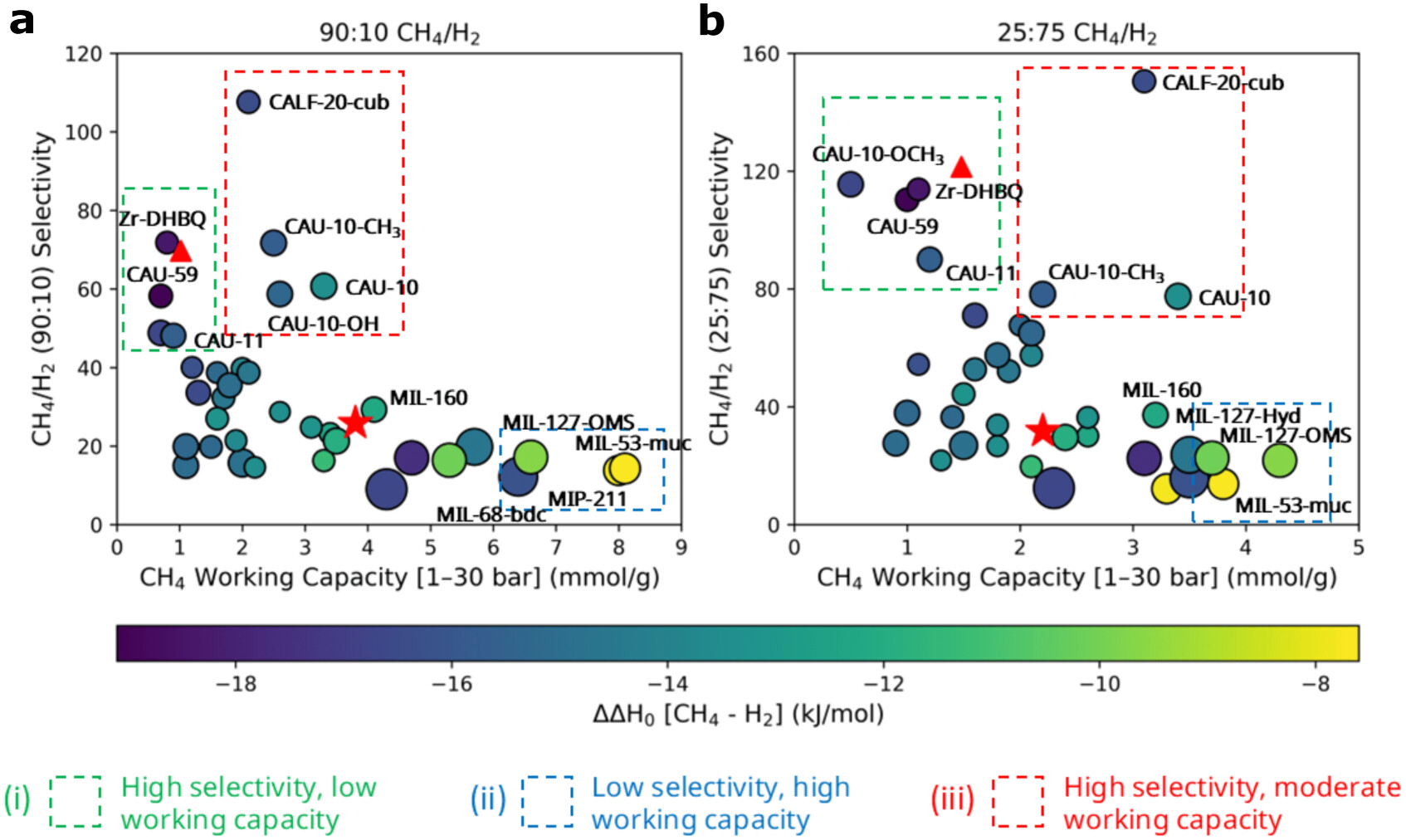

298 K、0~40 bar 开展单组分与两种配比二元混合气吸附仿真，计算选择性、甲烷工作容量等关键参数。突破：混合气真实选择性远高于传统理想选择性，多款 CAU、MIL 材料性能优于 13X 分子筛。
3. 固定床穿透验证：

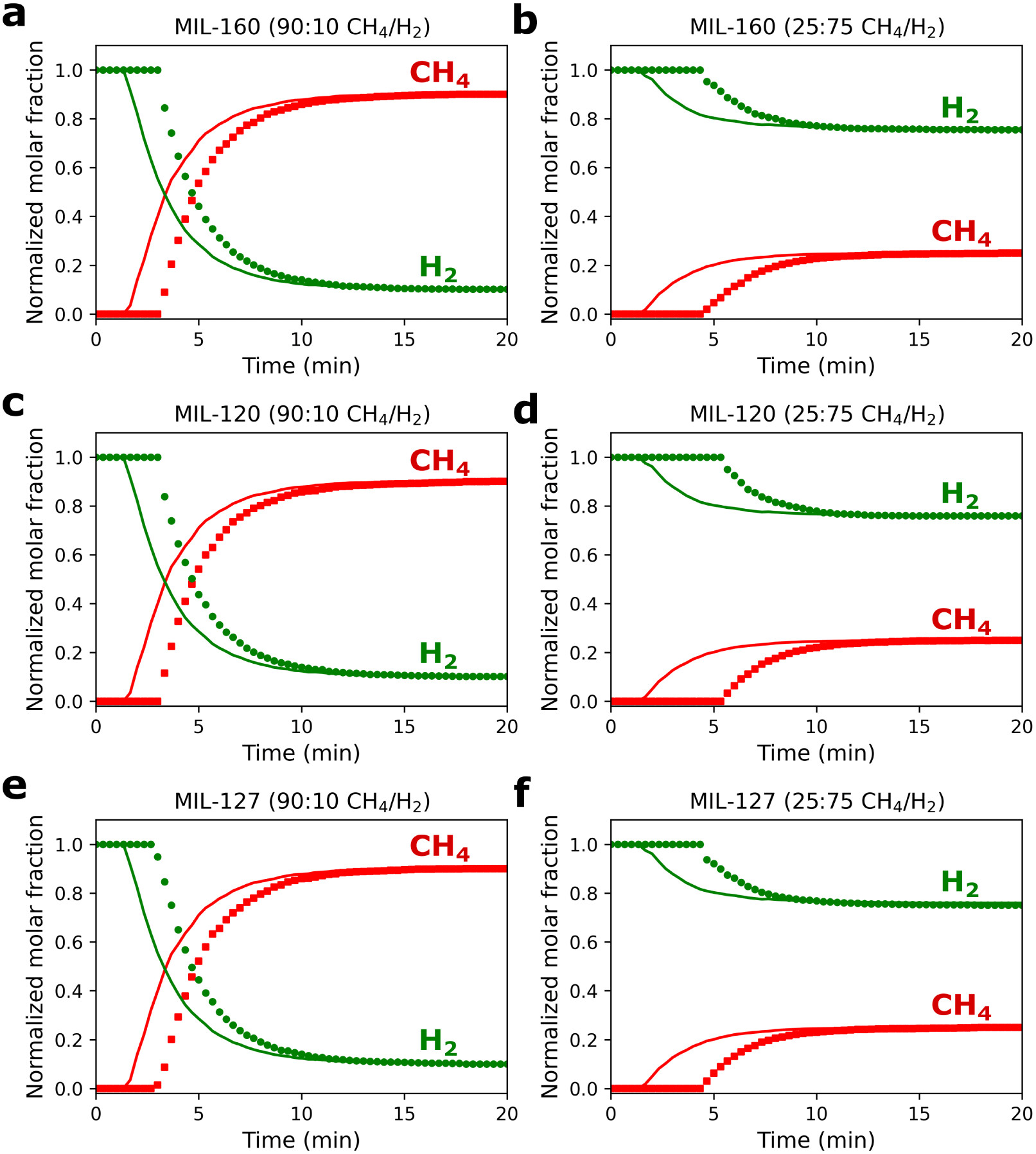

合成 MIL-160、MIL-120、MIL-127 三种 MOF 并做动态穿透实验，气相色谱检测出气组分。突破：实验与模拟数据高度吻合，证实仿真方法可靠。
4. MD 扩散模拟：
选取四类代表性 MOF 开展甲烷扩散动力学计算。突破：所有样品甲烷扩散系数 10⁻⁸~10⁻⁹ m²/s，满足 PSA 动力学要求。
5. 耐水吸附测试：
优选三种 MOF 进行 5% 湿度三元混合气模拟。突破：微量水汽对吸附性能影响极小，材料适配含水工业原料气。

分析测试
1. 孔结构分析：CAU-10 (Al) 孔限 3.9 Å、MIP-211 (Al) 笼径 8.1 Å；孔容与甲烷容量正相关（ρ=0.95），孔径与选择性负相关（ρ=-0.45~-0.56），揭示容量 - 选择性固有矛盾。

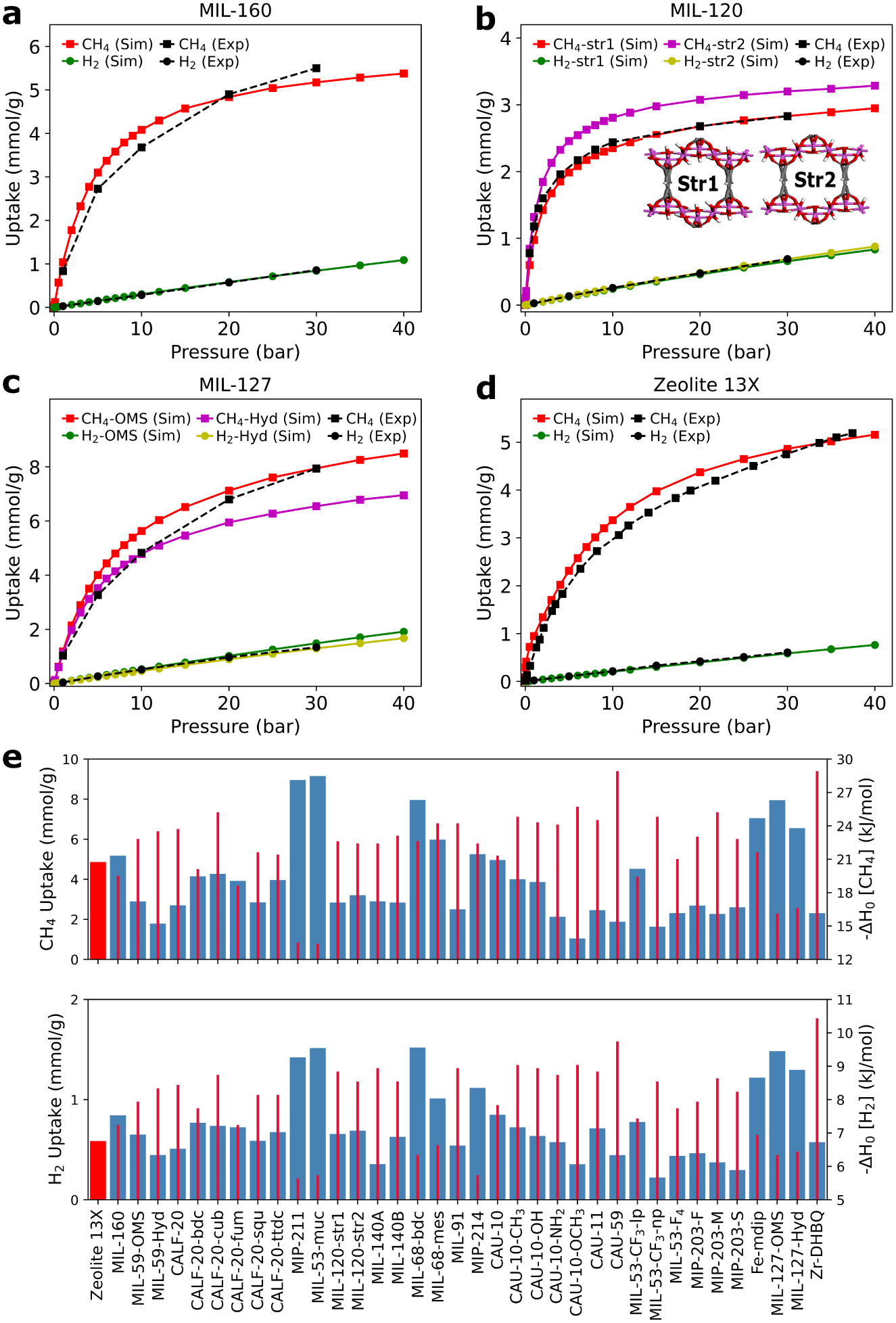

2. 吸附焓分析：CH₄吸附焓 - 13.3~-28.8 kJ/mol，H₂仅 - 5.6~-10.4 kJ/mol，甲烷与框架相互作用更强，是选择性来源。
3. 配体参数分析：配体疏水性 LogP 越高、极性 TPSA 越低，材料 CH₄/H₂分离选择性越好。
4. 扩散性能分析：大孔材料扩散更快，小孔 CAU-10 扩散最慢，CAU-11 凭借骨架柔性在低吸附量下扩散优异。

机理分析
1. 热力学分离机理：甲烷与骨架色散作用远强于氢气，优先占据孔道并空间排阻 H₂；小孔限域提升选择性、压缩孔容，大孔孔容充足但选择性下降，形成性能制衡关系。
2. 配体调控机理：配体官能团修饰微调孔径与表面疏水性，同步改变选择性与吸附容量。
3. 耐湿机理：CAU、MIL 系列骨架疏水，水分子难以占据孔道活性位点，微量水汽几乎不影响分离效果。
4. 动力学机理：样品扩散系数达标，吸附脱附速率可适配 PSA 快速循环；大孔材料适配高产能工艺，小孔高选

总结
1. 选材贴合工业化：跳出纯理论虚拟 MOF 筛选误区，全部候选材料以低成本 Al/Fe/Zn 为金属源、可绿色规模化合成，筛选结果可快速落地中试，弥补过往计算研究脱离工程的短板。
2. 仿真 - 实验双向标定：利用 3 种标杆 MOF 穿透实验完成 GCMC 力场校正，摒弃理想选择性错误评价标准，采用二元混合气真实性能评价，数据可信度大幅提升。
3. 多维度性能闭环：从热力学吸附（选择性 / 容量）、动力学扩散、耐湿性三大工业关键指标完整评价，区分三类 MOF：高择低容、高容低择、择容均衡，按需适配不同制氢工艺。
4. 量化构效规律：通过皮尔逊相关系数量化孔结构、配体参数与分离性能关联，为后续定向设计改性 MOF 提供可量化分子设计准则。

文章标题：Viable Metal–Organic Framework Adsorbents for Thermodynamics-Driven Methane/Hydrogen Separation
作者：Prantar DuttaAdriano HenriqueWritakshi MandalLaura BuenoRosana V. PintoYann MagninSandra BarbouteauGeorges MouchahamChristian SerreJosé A. C. Silva*Guillaume Maurin*
DOI：10.1021/acs.chemmater.5c03403
文章链接：https://pubs.acs.org/doi/10.1021/acs.chemmater.5c03403

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
