English
+86-21-51987688
sales@chemsoon.com
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
最近更新MOF配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
可定制MOF配体
MOF配体
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
含钴MOF材料
含镍MOF材料
含铈MOF材料
其它金属MOF材料
双金属/MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
DABCO DMOF材料
其他构型MOF材料
不同功能的MOF材料
MOF气体吸附和分离
MOF吸附和分离H2
MOF吸附和分离H2
MOF吸附分离CO2
MOF吸附和分离CH4
MOF吸附其他气体
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
其他C4-C10烃类分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
MOF掺杂复合与衍生
MOF碳化材料
HOF氢键有机框架材料
COF-有机多孔材料
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺TP-COF材料
TpPa-1类似COF
TpBD类似COF
TpTP类似COF
其他Tp类COF
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
不同功能特点COF材料
光电功能COF材料
卟啉酞菁基COF材料
噻吩噻唑基COF材料
杂稠环COF材料
AIE-COFs
三苯胺COF材料
三嗪/三苯基苯COF
侧链可后修饰的COF
羟基侧链的COF
乙烯基/炔基侧链COF
可离子化COF
可络合金属COF
特殊形貌和分散性COF
不同拓扑结构COF材料
3D-COF材料
高分子功能材料
g-C3N4 碳化氮
杂多酸POMs
RAFT试剂
离子液体
介孔材料
光电材料
荧光探针及中间体
光电材料中间体
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
医药中间体
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> 构建金属-聚合物柔性框架MPF离子凝胶体系
构建金属-聚合物柔性框架MPF离子凝胶体系
摘要
日本NIMS和山口大学的研究团队发表的Chemistry of Materials研究中,构建了金属-聚合物柔性框架(MPF)离子凝胶体系。
1. 研究以端基三联吡啶功能化四臂聚乙二醇(TetraPEG-tpy)为聚合物前驱体,在离子液体中与二价金属离子交联,制备结构均一的配位键型凝胶网络。
2. 研究证实,凝胶弹性模量随金属离子种类呈规律性变化(Mg²⁺ < Zn²⁺ < Co²⁺ < Ni²⁺),通过拟合金属-三联吡啶分步配位平衡常数,结合经典橡胶弹性理论,成功建立可精准预测凝胶弹性模量随金属离子浓度非单调变化的定量模型。
3. 研究发现,凝胶应力松弛时间与配位键强度正相关,明确了配位热力学调控静态弹性、配位键强度调控动态粘弹性的双重机制。
研究背景
1. 行业问题:
传统聚合物凝胶普遍存在交联不均、链长分布杂乱的问题,微观结构的不确定性,导致无法精准辨析分子键合行为与材料宏观力学响应的对应关系,限制了柔性凝胶材料的分子级精准设计。
2. 现有方案:
已有研究利用邻苯二酚、联吡啶、三联吡啶等配体构建配位型动态凝胶,实现自修复、应力松弛、可调粘弹性等性能,但现有研究仅能定性关联金属离子种类与力学趋势,无法定量阐释配位平衡对宏观性能的调控规律。
3. 本文创新:
1) 选取结构高度均一的四臂TetraPEG构建理想凝胶网络,规避传统凝胶结构不均的缺陷;以无挥发离子液体为反应介质,保证体系组分稳定,消除溶剂波动干扰;
2) 创新性结合配位热力学与橡胶弹性理论,精准测算离子液体体系中金属-配体配位平衡常数,建立微观配位作用与宏观静态、动态力学性能的定量模型,突破传统定性研究的局限。
实验部分

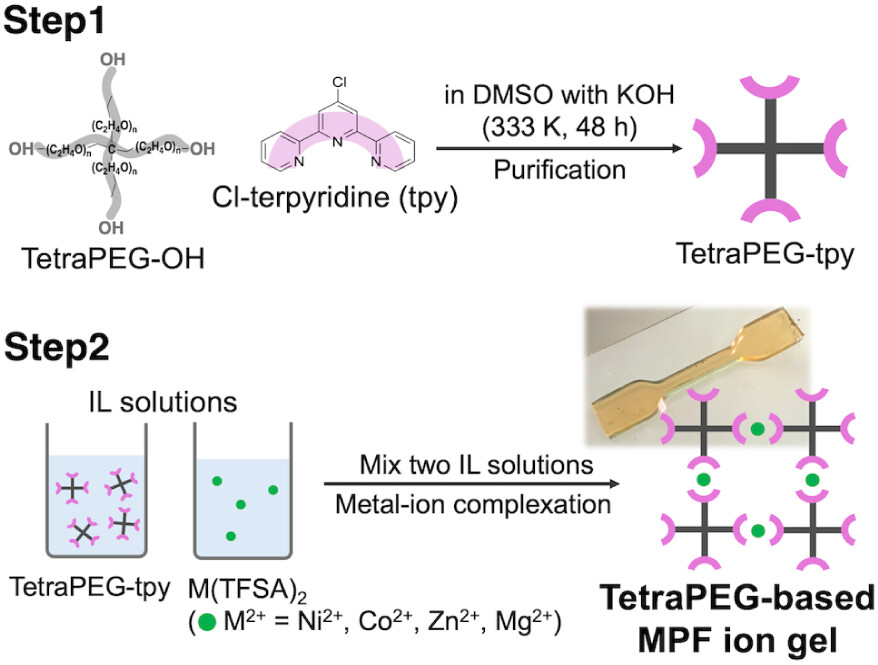

1. 功能化前驱体制备:
以分子量20000 g/mol的四臂聚乙二醇为原料,在碱性氩气氛围下与4'-氯三联吡啶反应48 h,通过透析、沉淀纯化得到端基功能化的TetraPEG-tpy前驱体,端基修饰率达97.6%,保证配体接枝的高完整性,产物收率65.2%。
2. MPF离子凝胶可控合成:
以[C2mIm][TFSA]离子液体为介质,分别配制TetraPEG-tpy溶液与金属盐离子液体溶液,调控HTFSA用量控制凝胶速率,室温混合自发配位交联,制备5 wt%、10 wt%、15 wt%三种聚合物浓度,金属离子浓度7.6–46 mM的系列透明离子凝胶。其中Mg²⁺体系无需添加HTFSA即可完成凝胶化。
3. 宏观力学性能测试:
采用拉伸试验机测试凝胶拉伸性能,通过流变仪测定凝胶储能模量、损耗模量、频率依赖性及应力松弛特性,固定测试温度与应变参数,系统探究聚合物浓度、金属离子种类及浓度对力学性能的影响。
4. 微观结构与理论表征:
通过SAXS测试验证凝胶网络均一性,利用Gaussian 09软件开展DFT理论计算,在M06/def2-TZVP理论水平下优化金属-三联吡啶配合物结构,测算不同配合物的结合能,为力学性能差异提供理论支撑。
分析测试
1. 拉伸与弹性性能测试:

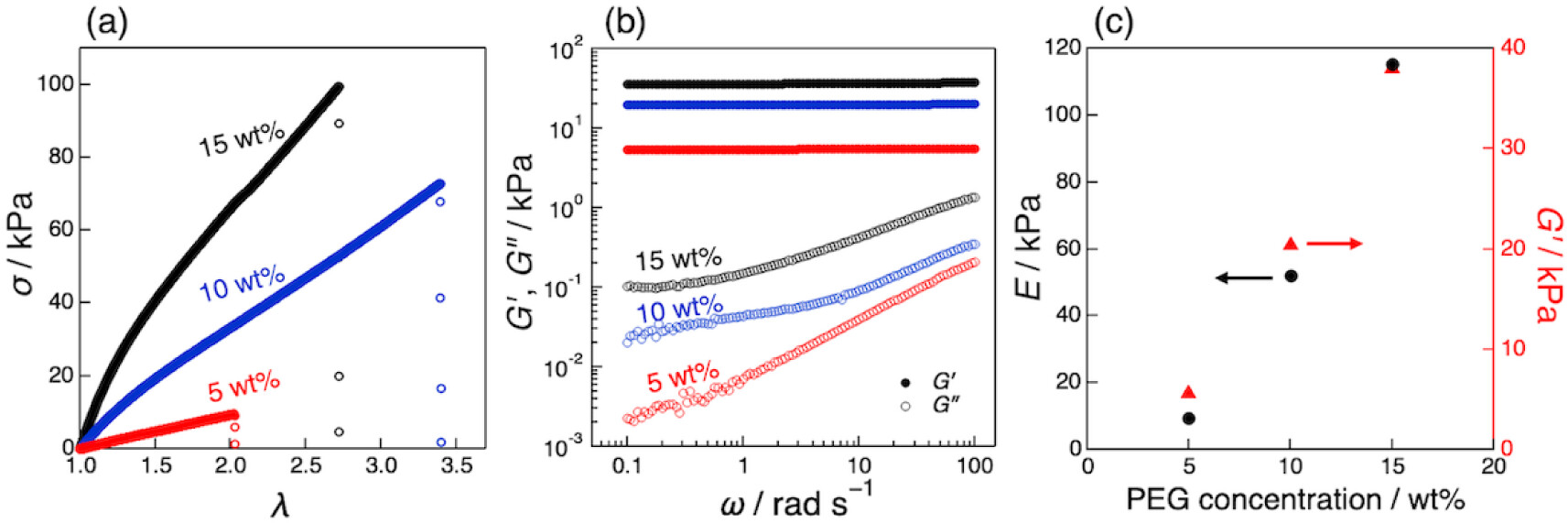

不同浓度Ni²⁺交联凝胶力学性能差异显著,5 wt%凝胶断裂应力9.4 kPa、最大伸长率2.0、杨氏模量9.3 kPa;10 wt%凝胶断裂应力72.8 kPa、伸长率3.4、杨氏模量52.1 kPa;15 wt%凝胶断裂应力99.4 kPa、伸长率2.8、杨氏模量115.3 kPa。凝胶杨氏模量与储能模量满足E≈3G′的理论关系,证实网络结构高度均一。
2. 流变性能测试:

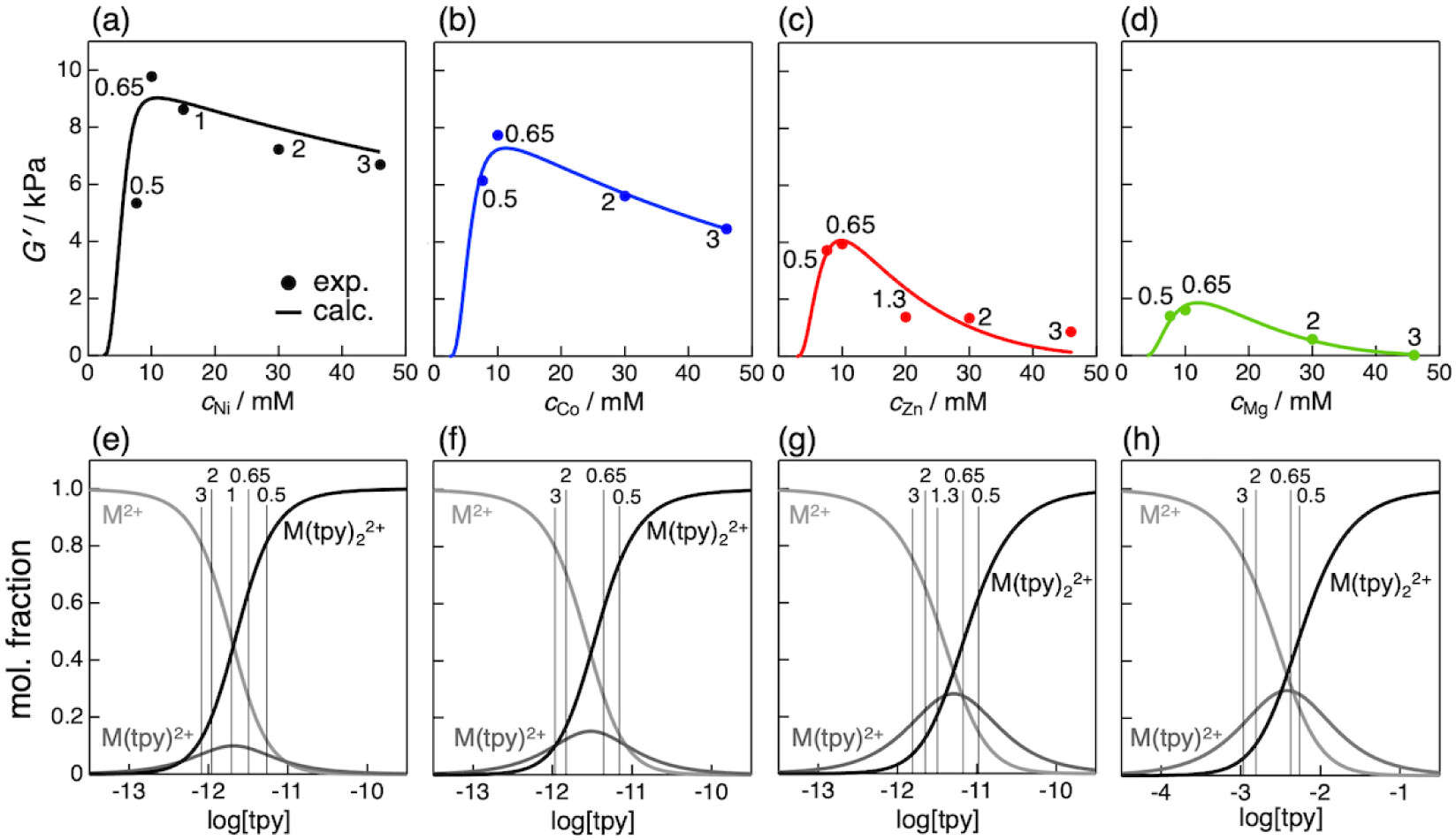

所有凝胶在宽频率范围内均呈现橡胶平台特征,储能模量远高于损耗模量,弹性网络稳定性优异。不同金属离子交联凝胶模量整体规律为Mg²⁺ < Zn²⁺ < Co²⁺ < Ni²⁺;且凝胶模量随金属离子浓度升高呈先增后降的非单调变化,10 mM浓度区间达到模量峰值。
3. 配位平衡常数拟合:
通过模型拟合得到离子液体体系配位参数,Ni²⁺体系logK₁=11.0、logK₂=12.3、pKa=10.1;Co²⁺体系logK₁=11.1、logK₂=12.0、pKa=10.2;Zn²⁺体系logK₁=11.2、logK₂=11.4、pKa=10.1;Mg²⁺体系logK₁=2.3、logK₂=2.5,证实离子液体可显著强化配体去质子化与金属配位作用。
4. 动态松弛性能测试:

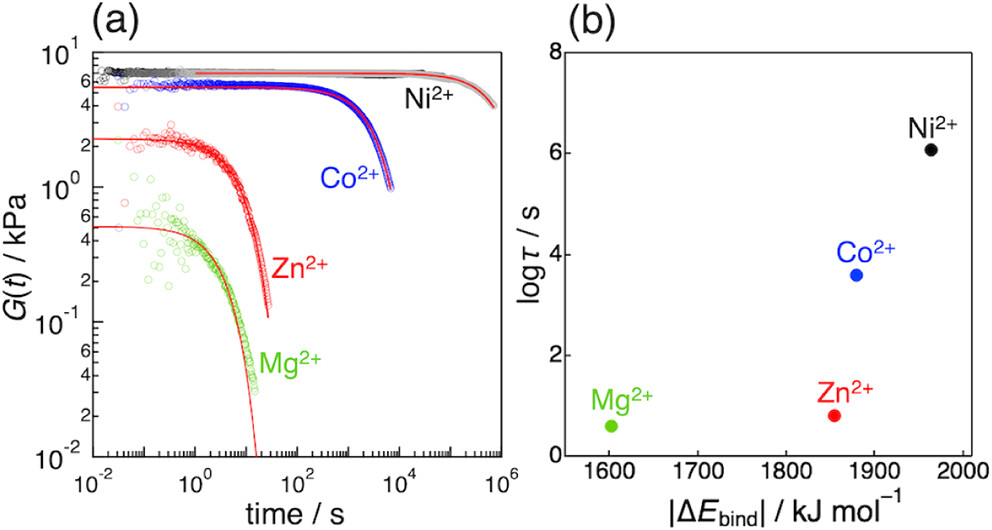

各体系凝胶应力松弛时间差异显著,Mg²⁺为4.0 s、Zn²⁺为6.5 s、Co²⁺为3.9×10³ s、Ni²⁺长达1.2×10⁶ s,松弛时间与金属-配体结合能呈正相关。SAXS测试证实所有凝胶无结构不均一散射峰,呈现典型的均一TetraPEG网络特征。
机理分析
1. 静态弹性调控机理:
凝胶宏观弹性由双三联吡啶配位配合物M(tpy)₂²⁺的平衡浓度决定,该配合物作为弹性有效交联节点,直接构建聚合物网络骨架。
1) 低金属离子浓度下,配体充分配位形成高比例双配合物,交联密度高、模量优异;
2) 金属离子过量时,配位平衡向单配合物与游离金属离子偏移,有效交联节点减少,模量下降,形成非单调性能变化规律。
3) 不同金属离子的配位稳定常数与配体场稳定能差异,造就了模量的离子种类依赖性。
2. 动态力学调控机理:
凝胶应力松弛行为由配位键的键合强度与动态解离重组速率主导。
1) Ni²⁺、Co²⁺与三联吡啶可形成强轨道耦合配位键,结合能高、键解离速率慢,应力松弛时间显著延长;
2) Mg²⁺仅依靠静电作用弱配位,键稳定性差、动态转换快,松弛时间最短。
3. 离子液体强化机理:
相较于水溶液体系,[C2mIm][TFSA]离子液体的特殊溶剂化效应,可提升配体去质子化效率与金属-配体配位稳定性,大幅提高配位平衡常数,同时无挥发特性保证体系组分恒定,规避了传统溶剂体系的组分漂移问题。
总结
本文构建了结构均一的MPF配位型离子凝胶体系,创新性整合配位热力学与橡胶弹性理论,建立了可精准预测凝胶宏观弹性的定量分子模型,成功阐释了金属离子种类、浓度对凝胶静态弹性、动态粘弹性的调控机制,明确了离子液体对配位反应的强化作用。
本文为科研用户原创分享,用于学术宣传交流,具体细节请查阅原文。如有错误、侵权,请联系修改删除,未经允许不得复制转载。
文章标题:
Metal–Polymer Soft Framework Ion Gels: Linking Coordination Chemistry to Macroscopic Elasticity
文章作者:
Yoshika Kimura、Asuka Murao、Tomoya Tashiro、Noboru Osaka、Yuji Kamiyama、Takeshi Ueki*、Kenta Fujii*
DOI:
10.1021/acs.chemmater.6c00832
文章链接:
https://pubs.acs.org/doi/10.1021/acs.chemmater.6c00832
日本科研团队开发出新型MPF离子凝胶,以三联吡啶功能化四臂聚乙二醇为基材、金属离子为交联节点,建立配位化学与材料宏观力学的定量关联,阐明了配位平衡调控静态弹性、配位键强调控动态松弛的机制,为柔性凝胶材料分子级精准设计提供新理论。
购销咨询
技术咨询
选择分类
