MOF-303、MOF-LA2–1对于酸性天然气硫化氢脱除对比模拟研究

首页 > 行业动态 > MOF-303、MOF-LA2–1对于酸性天然气硫化氢脱除对比模拟研究

摘要
纽约大学Serdal Kirmizialtin团队Chemistry of Material中的研究，聚焦潮湿酸性天然气净化难题，针对水汽竞争吸附导致MOF脱硫选择性大幅衰减的问题，以铝基亲水材料MOF-303为研究对象，同步对比MOF-333(配体为2, 4-呋喃二甲酸)、MOF-LA2–1两种亲水框架的吸附性能。
1. GCMC与MD模拟结果表明，MOF-303纯H₂S饱和吸附容量达12.2 mmol/g，干燥甲烷体系中具备优异的H₂S选择性。
2. 在含5 mol%水汽的真实潮湿工况下，该材料呈现独特压力响应特性：0.5 bar以下优先吸附H₂S实现高效脱硫，1 bar以上转为优先吸附水分子完成气体脱水。
3. 对照实验显示，MOF-333仅存在极窄的脱硫压力窗口，MOF-LA2–1全程无脱硫能力。
本研究证实，该双功能转换特性并非亲水MOF通用性能，由材料专属孔道位点与竞争填充机制决定，为潮湿酸性天然气分级净化提供了全新理论依据。

研究背景
1. 行业问题：天然气原料气普遍含H₂S、水汽等杂质，高含量H₂S会腐蚀管道、污染环境、危害人体健康，是天然气净化的核心处理对象。实际工业产气为多组分潮湿混合气，水汽会与H₂S抢占MOF吸附位点，严重降低脱硫效率与选择性，而现有传统工艺与多数MOF研究均无法适配真实潮湿工况的净化需求。
2. 现有方案：传统醇胺脱硫工艺能耗高、成本高，膜分离技术难以实现微量H₂S精准脱除且稳定性差。当前学界已证实MOF材料凭借可调孔道、高比表面积可高效吸附H₂S，孔径、官能团与开放金属位点是其脱硫性能核心影响因素，多款MOF材料已展现出良好的硫化氢吸附潜力。但现有研究大多局限于干燥二元气体体系，无法指导真实潮湿工况的工业应用。
3. 本文创新：针对潮湿多组分酸性气体吸附机制研究的空白，本文选取水热稳定性好、可规模化合成的亲水铝基MOF-303为核心材料，引入两种主流亲水MOF作为对照，通过多尺度分子模拟，首次揭示潮湿三元体系下MOF材料压力调控型脱硫-脱水转换机制，打破传统MOF单一脱硫功能的研究局限，明确了材料框架结构与吸附选择性的构效关系。

实验部分
本文全程采用分子模拟实验开展研究，依托GCMC模拟计算气体吸附容量与平衡吸附特性，结合MD模拟分析吸附分子动态扩散行为，所有实验温度固定为303 K，具体实验项目与结果如下：

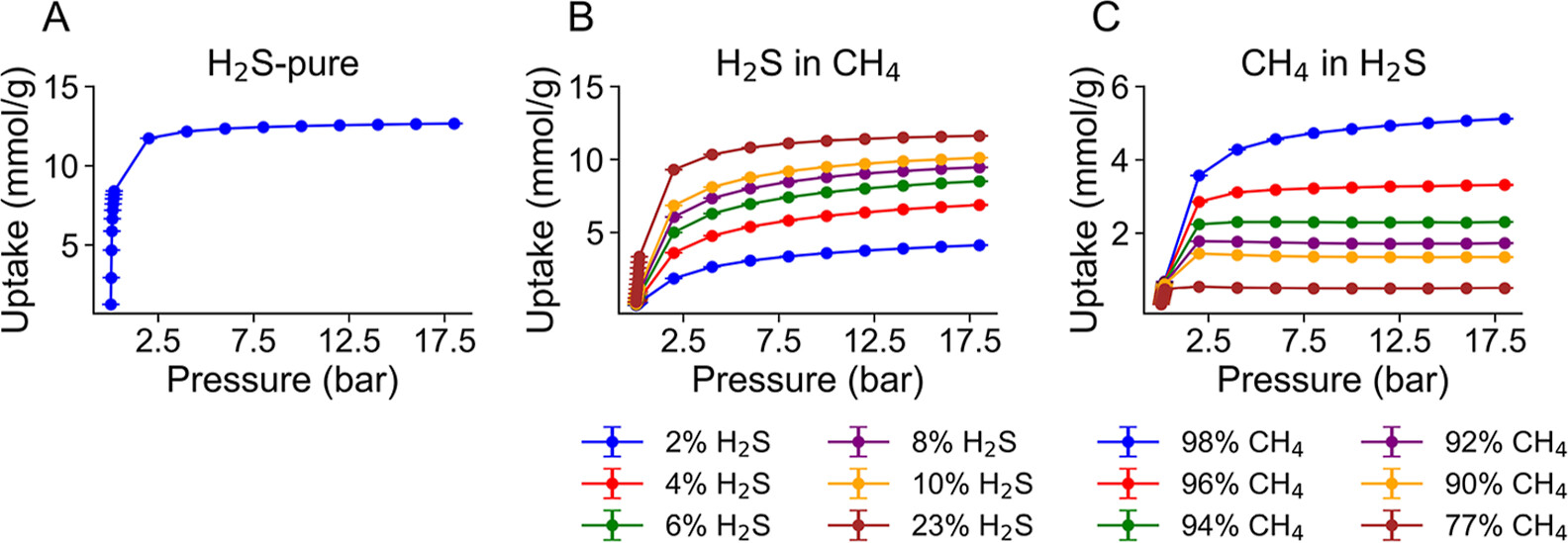

1. 单一组分与二元混合气吸附模拟：采用H2S–4P、UA、TIP5P-E精准分子模型分别模拟H₂S、CH₄、H₂O分子。设置低压0.002–0.02 MPa、高压0.2–1.8 MPa双压力区间，完成MOF-303纯H₂S、不同配比CH₄/H₂S二元体系吸附模拟。实验结果表明，MOF-303低压下H₂S吸附量快速上升，10 bar以上达到饱和，容量稳定为12.2 mmol/g；低H₂S占比（2%）体系中H₂S饱和吸附量为4.1 mmol/g，高H₂S占比（23%）体系中吸附量可达11 mmol/g，基本接近纯气体吸附水平，且CH₄吸附量始终被显著抑制。
2. 潮湿三元混合气吸附模拟：模拟真实天然气工况，设置5 mol%恒定水汽含量，压力区间0.05–0.20 MPa，探究H₂S/CH₄/H₂O三元体系竞争吸附行为。

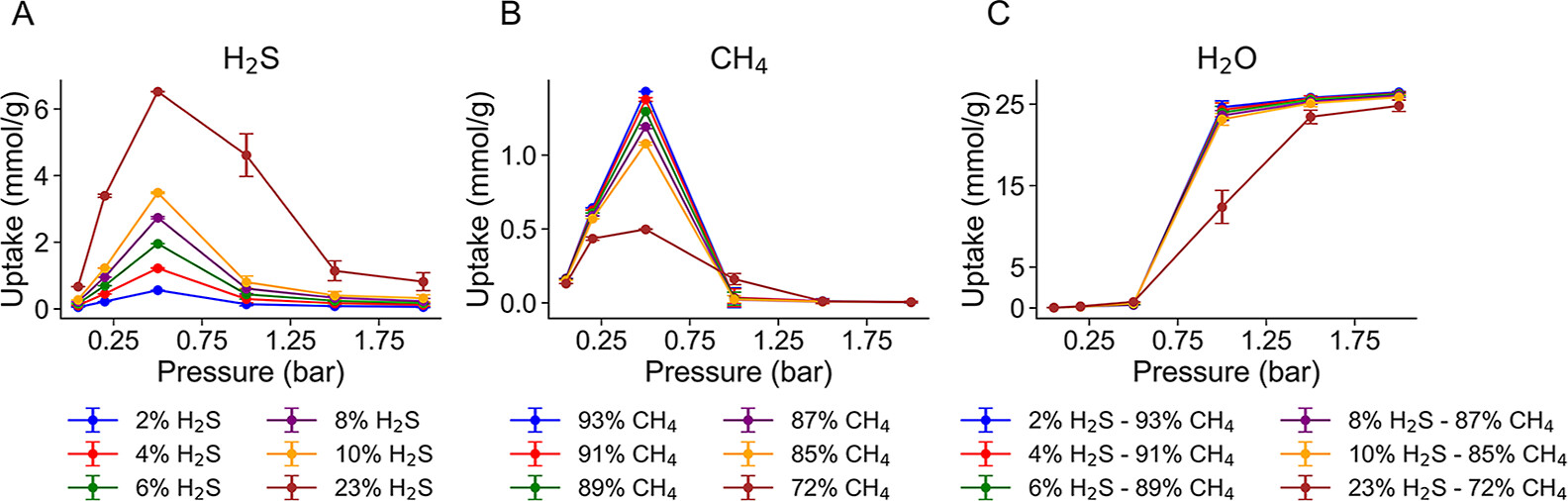

1) 压力0.5 bar以下时，MOF-303优先吸附H₂S，吸附量可达6 mmol/g，水汽与甲烷吸附量极低；
2) 压力超过1 bar后，H₂S、CH₄吸附量骤降，水汽吸附量大幅攀升，实现吸附选择性的动态转换。
3. 三种MOF材料对照模拟：在相同三元工况下同步测试MOF-333、MOF-LA2–1的吸附性能。结果显示MOF-333仅在0.25 bar窄压力窗口内具备H₂S选择性，高压下快速转为吸水主导；MOF-LA2–1在0.05–2 bar全压力区间内均优先吸附水汽，无脱硫性能。
4. 分子动力学扩散与渗透性能实验：通过MD模拟获取三种气体分子扩散系数，计算材料渗透性能。结果证实，甲烷在MOF-303中扩散速率最快，但H₂S的热力学吸附优势可抵消动力学劣势；水汽扩散速率与H₂S接近，高压下可快速抢占吸附位点，完成吸附选择性切换。
实验小结：区别于传统干燥体系的单一性能研究，本研究还原真实潮湿天然气工况，探明了MOF-303独有的宽压力窗口脱硫-脱水双功能特性，其综合净化性能远超同类亲水MOF，为酸性天然气工业化分级精准净化提供了重要模拟数据支撑与技术新思路。

机理分析
1. 低压高效脱硫机理：

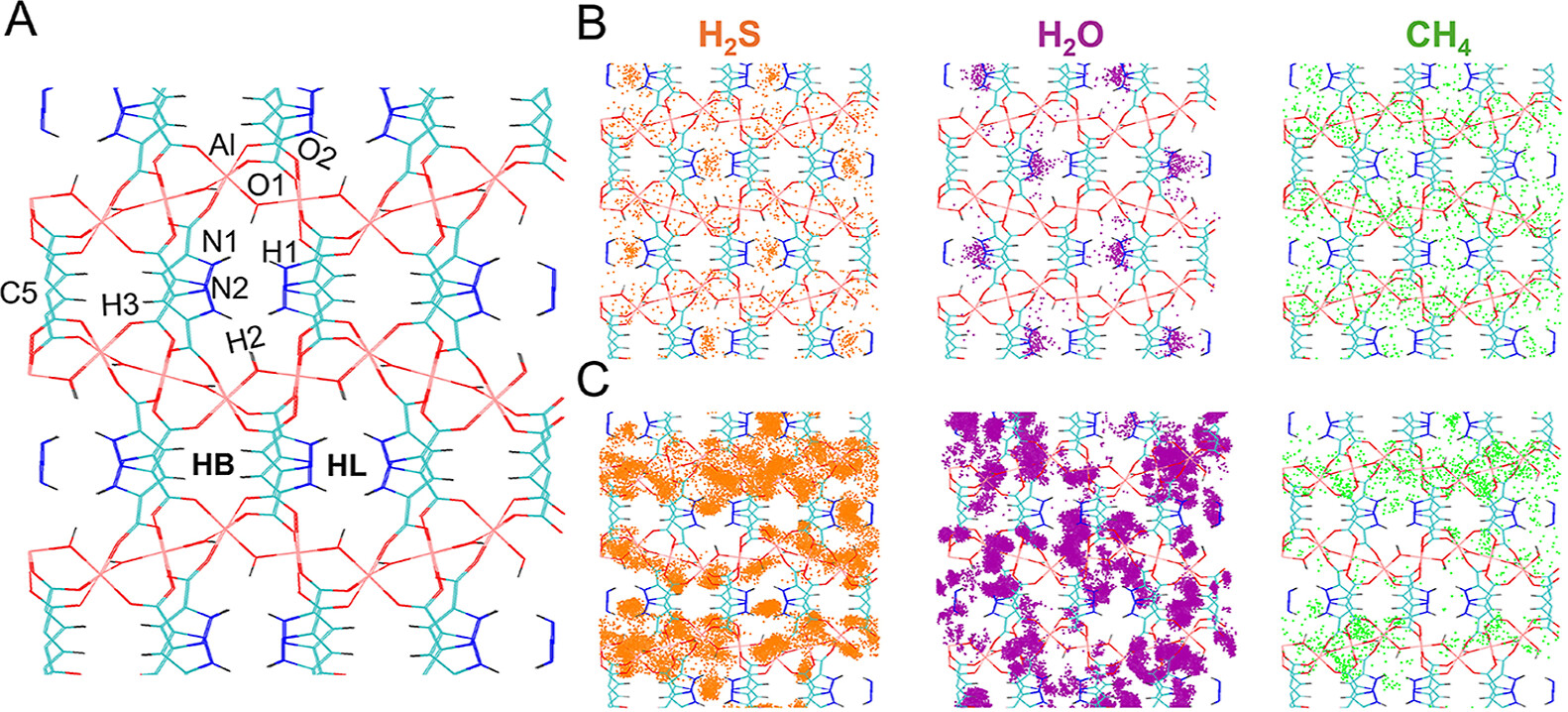

MOF-303框架富含吡唑酸盐氮、羟基等极性位点，低压环境下，H₂S可与上述极性位点形成强氢键与偶极相互作用，同时与金属中心产生配位吸附效应，吸附亲和力远高于非极性甲烷。此时水汽动力学吸附驱动力弱，无法竞争有效吸附位点，因此材料展现出极高的H₂S选择性与吸附容量。
2. 压力依赖型吸附转换机理：
随着体系压力升高，孔道吸附位点逐步饱和，吸附主导机制由特异性位点吸附转为孔道填充效应。水分子尺寸更小、氢键作用更强，可快速占据MOF-303亲水空腔位点，逐步置换已吸附的H₂S分子；同时水汽与H₂S扩散速率相近，无动力学吸附壁垒，最终实现吸附选择性从脱硫向脱水的动态切换。
3. 材料性能差异化机理：
三种亲水MOF性能差异核心源于框架特异性位点化学与孔道结构。MOF-333虽具备同类转换机制，但有效吸附窗口窄、吸附容量低；MOF-LA2–1亲水位点过于密集，全程被水分子占据，无H₂S吸附空间。证实材料吸水能力并非决定脱硫性能的核心因素，框架位点分布与孔道结构才是双功能特性的关键。

总结
本文通过GCMC与MD分子模拟，系统阐明了MOF-303压力调控的脱硫-脱水转换机制，验证了其在潮湿酸性天然气中的双功能净化优势。该材料低压脱硫容量、选择性优异，高压可高效脱水，有效突破了传统MOF在潮湿工况下脱硫失效的瓶颈，性能显著优于MOF-333、MOF-LA2–1等同类亲水材料。

文章标题：Removal of H2S from Sour Gas Using MOF-303: Pressure-Dependent Crossover from Desulfurization to Dehydration with Comparison to MOF-333 and MOF-LA2–1
文章作者：Saifeldeen Abed Alrhman、Nour Alkhatib、Serdal Kirmizialtin*
DOI：10.1021/acs.chemmater.6c00054
文章链接：https://pubs.acs.org/doi/10.1021/acs.chemmater.6c00054

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
