导电CNT@cMOF作为传感器快速鉴别甲醇-乙醇 | 上海楷树化学科技有限公司

首页 > 行业动态 > 导电CNT@cMOF作为传感器快速鉴别甲醇-乙醇

导电CNT@cMOF作为传感器快速鉴别甲醇-乙醇

摘要
麻省理工学院Mircea Dincă教授团队发表的研究（Adv. Mater. 2026, DOI: 10.1002/adma.73406），以HHTT和HHTP为配体，构建Mg、Ni、Cu三种导电MOFs（cMOFs），修饰碳纳米管（CNTs）制备复合传感材料。研究核心证实，Mg-HHTT的高密度三核孔内团簇（IPCs）可协同实现甲醇特异性吸附增效与孔径限域筛分，结合DFT、MD模拟阐明了传感机制。所制备的CNT@Mg-HHTT-15C传感器可精准甄别甲醇与乙醇，适合作为酒类样品实际检测场景，为醇类精准传感和快速检测提供了新型材料策略。

研究背景
1. 行业问题
1）甲醇检测的传统GC-MS检测精度高，但设备庞大、检测耗时，仅适用于实验室检测，无法满足民用现场快速筛查需求。
2）传统碳纳米管气体传感器可室温、低功耗工作，但活性吸附位点稀少，难以区分理化性质相近的甲醇与乙醇，选择性与灵敏度短板显著，制约了醇类传感技术的实际应用。
2. 现有方案
当前主流改性方案存在明显性能制衡：
1）一是碳纳米管表面改性可提升气体传感灵敏度，但无法实现甲醇、乙醇精准甄别；
2）二是利用绝缘MOFs的孔径筛分效应可提升选择性，但绝缘MOFs无法传导电荷信号，且孔道屏障会降低目标气体通量，导致传感器灵敏度大幅下降，难以兼顾传感两大核心性能。
3. 本文创新
1）本研究选用本征导电的HHTT基MOFs改性碳纳米管，可直接传导吸附诱导的电荷信号，规避绝缘MOFs的缺陷。
2）创新性利用金属中心调控MOFs孔内团簇结构，通过Mg-HHTT高密度IPCs同步加密甲醇吸附位点、缩小有效孔径，实现吸附增效与分子筛分双重功能，最终实现室温、复杂基质下的甲醇精准检测。

实验部分
1. CNT@M-HHTT复合传感器制备

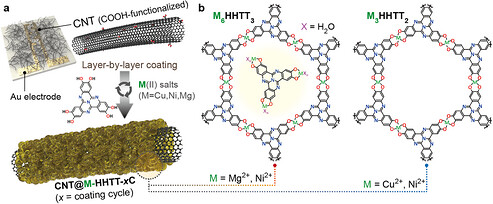

采用滴涂法结合层层自组装工艺制备器件：将0.05 mg/mL羧基碳纳米管分散液滴涂于金叉指电极基底，构建通透导电网络；交替浸泡1 mmol/L金属盐溶液、0.1 mmol/L H6HHTT配体溶液，通过1–15次循环沉积制备系列CNT@M-HHTT-xC传感器，同步制备CNT@Cu-HHTP-xC作为对照。电镜表征证实涂层厚度可控，15次循环后30 nm厚的Mg-HHTT可完整包覆碳纳米管，复合结构稳定规整。
2. 气体传感性能测试实验

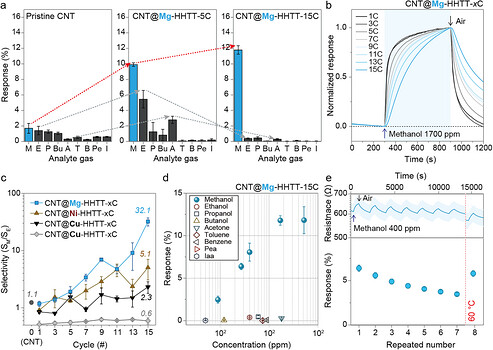

室温常压下对9种挥发性气体开展传感测试，以电阻变化率为评价标准。纯碳纳米管甲醇响应仅1.69%，CNT@Mg-HHTT-5C甲醇响应提升5.9倍；15次循环的最优样品对各类干扰气体响应均低于0.47%，甲醇/乙醇选择性达32.1。400 ppm甲醇循环测试显示传感器可逆性良好，60 ℃短时间加热即可恢复初始性能。
3. 实际酒类检测实验

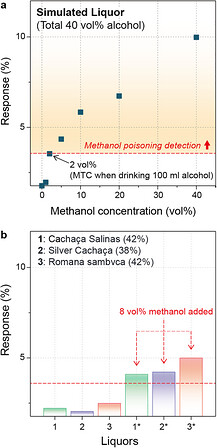

配置不同甲醇掺杂比例的40%模拟酒样及商用酒水样品进行检测，确定3.05%响应值为食品安全预警阈值。纯乙醇酒样响应仅1.50%，传感器响应随甲醇含量升高线性递增，可精准识别8%甲醇掺杂的污染酒水。21天稳定性测试证明器件常温环境下传感性能稳定。
4. 理论模拟验证实验
通过DFT计算各材料甲醇结合能，对比不同金属位点、配体及IPCs的吸附强度；利用MD模拟50 ns内分子渗透行为，量化孔径尺寸与分子扩散差异，从分子层面验证分子筛传感机制。

分析测试
1. 结构表征

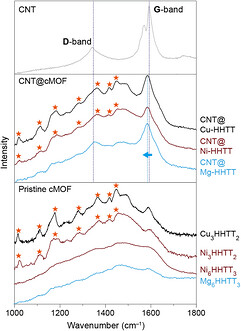

SEM、TEM证实复合材料结构规整，cMOFs包覆均匀。Raman光谱出现碳纳米管特征峰偏移，证明两相材料存在电子相互作用，实现有效掺杂。PXRD、XPS测试验证不同金属基MOFs的物相差异与元素均匀分布，证明材料成功制备、结构与设计一致。
2. 孔径与分子渗透量化分析
1）MD模拟显示，Mg-HHTT平均孔径5.69 Å，远小于Cu-HHTT的19.92 Å；
2）甲醇（3.6 Å）可自由渗透，乙醇（4.5 Å）扩散被显著阻隔，二者渗透数量比NM/NE=24，筛分效果远优于无IPCs的对照材料。
3. 吸附结合能测试

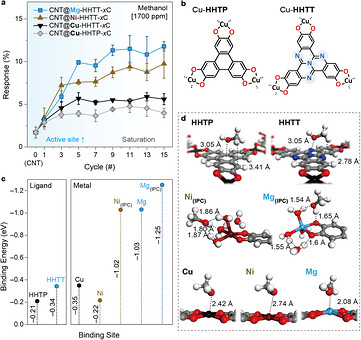

DFT量化数据表明，Mg-HHTT吸附性能最优，其IPCs位点甲醇结合能达−1.25 eV，层状MgO4位点为−1.03 eV，显著优于HHTP配体、Cu/Ni基MOFs及普通位点，是材料高灵敏度的核心原因。
4. 传感性能参数测试
CNT@Mg-HHTT-15C选择性32.1，远高于纯CNT（1.1）、Ni基（5.1）、Cu基（2.3）复合材料；可检测90–5200 ppm宽浓度甲醇，抗干扰、可逆性与长期稳定性优异。

机理分析
1. 高灵敏度来源
Mg-HHTT具备多重高效吸附位点，HHTT配体氮位点可与甲醇形成强相互作用；Mg²+特殊八面体配位形成高密度IPCs，大幅提升活性位点数量。同时cMOFs本征导电特性可快速将甲醇吸附引发的电荷变化传导至碳纳米管网络，实现灵敏电阻响应。
2. 为什么Mg-HHTT效果优于Ni-HHTT和Cu-HHTP
1）Mg-HHTT的高密度IPCs精准调控孔径尺寸，搭配扭曲交错ABC堆叠结构，进一步收紧孔道间隙，强化大分子乙醇的扩散壁垒；允许小分子甲醇穿透，大幅阻碍乙醇等大分子扩散。
2）而Cu-HHTT 为 AA 重叠堆叠、孔径过大选择性低；Ni-HHTT 结构规整度不足，均无法形成高效分子筛分效应，选择性远不如Mg-HHTT。
3）DFT 量化结果证实吸附强度差异显著：
Cu-HHTT 金属位点：−0.35 eV
Ni-HHTT 最优 IPCs 位点：−1.02 eV
Mg-HHTT IPCs 位点：−1.25 eV、层状 MgO₄位点：−1.03 eV
Mg 基位点与甲醇相互作用最强，电荷转移效率更高。MD 模拟验证其甲醇 / 乙醇渗透比达 24，远高于 Cu-HHTT 的 0.96，
3. 稳定可逆机理
甲醇与材料活性位点为可逆物理化学吸附，无不可逆键合，加热即可完全脱附，保障循环使用性能。稳定的碳纳米管导电网络与致密cMOFs包覆层，让器件可适配常温复杂检测场景。

总结
本研究创新性利用IPCs团簇调控导电MOF结构，开发出高性能甲醇传感复合材料，突破了传统传感器灵敏度与选择性相互制约的瓶颈。通过实验结合理论模拟，系统阐明了分子筛协同吸附的选择性传感机制，成功实现复杂酒类基质中甲醇的室温快速检测，为食品安全筛查与有毒气体传感提供了全新的材料设计思路与技术支撑。

文章标题：Methanol-Ethanol Discrimination and Selective Sensing Enabled by Molecular Sieving in Conductive MOFs
文章作者：Young-Moo Jo, Mingyu Jeon, Dong-Ha Kim, Jihan Kim, Mircea Dincă*
DOI：10.1002/adma.73406
文章链接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adma.73406

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

麻省理工Dincea团队在Advanced Materials发表研究，构建HHTT基导电MOF/碳纳米管复合传感器，凭借Mg-HHTT孔内团簇的吸附增效与分子筛效应，实现室温下甲醇、乙醇高效甄别，选择性达32.1，可快速筛查商用酒水甲醇污染，为食品安全快速检测提供全新方案。
