二维导电cMOF的可控断键分解及闭环可回收 | 上海楷树化学科技有限公司

首页 > 行业动态 > 二维导电cMOF的可控断键分解及闭环可回收

二维导电cMOF的可控断键分解及闭环可回收

摘要
德累斯顿工业大学冯新亮教授团队于Science Advances发表的研究，针对电子垃圾处置难题，开发机械化学按需降解策略，实现二维共轭金属有机框架闭环回收。
1. 以M-HHTP基2D c-MOFs为研究对象，碱性体系结合超声空化可选择性破坏金属-配体键，30分钟材料最高降解率92.4%，HHTP单体回收率可达96.3%，回收原料可重新合成同性能MOF材料，形成完整循环体系。
2. 生命周期评估显示，闭环回收能耗52 MJ·kg⁻¹，远低于直接合成的358 MJ·kg⁻¹，碳排放量同步大幅下降，环境优势显著。该再生材料可应用于氢气传感器、超级电容电极、可降解印刷电子器件，为电子行业绿色可持续发展提供可行路径。

研究背景
1. 行业问题：2030年全球电子设备产生的电子垃圾年产量预计达8200万吨，正规回收率仅17%。复杂电子材料回收难度大，常规处理方式易引发环境污染与资源损耗，现有材料难以同时兼顾电学性能、结构稳定性与回收便捷性。
2. 现有方案：传统机械、热解、溶剂溶解回收法易损伤材料、能耗高且溶剂危害性大；水溶性自修复材料又存在稳定性不足、服役性能差的问题。2D c-MOFs电学与结构优势突出，适配电子器件场景，但高效闭环回收技术始终未能落地。
3. 本文创新：依托MO₄配位键兼具稳定性与可逆断裂的特性，选取四种金属配位HHTP基2D c-MOFs为研究体系；利用碱性弱化配位键，搭配超声作用加速降解拆解；建立配体与金属双组分回收工艺，评估环保效益，并搭建多款功能器件验证再生材料实用价值。

实验部分
1.多种2D-cMOF合成：
以HHTP为有机配体，分别与锌、铜、钴、镍金属盐反应，85℃反应2小时制得四种目标2D c-MOFs，产物均具备棒状形貌与层状结晶结构，同时合成对比样用于降解性能参照。
2. 碱-超声协同降解：
确定最优0.05mol/L氢氧化钠反应体系，氮气保护下施加900W、25kHz超声处理。单纯碱液降解速率缓慢，超声辅助后效率大幅提升，30分钟内Zn-HHTP降解率最高达92.3%，其余材料降解速率与金属配位键强度相对应。

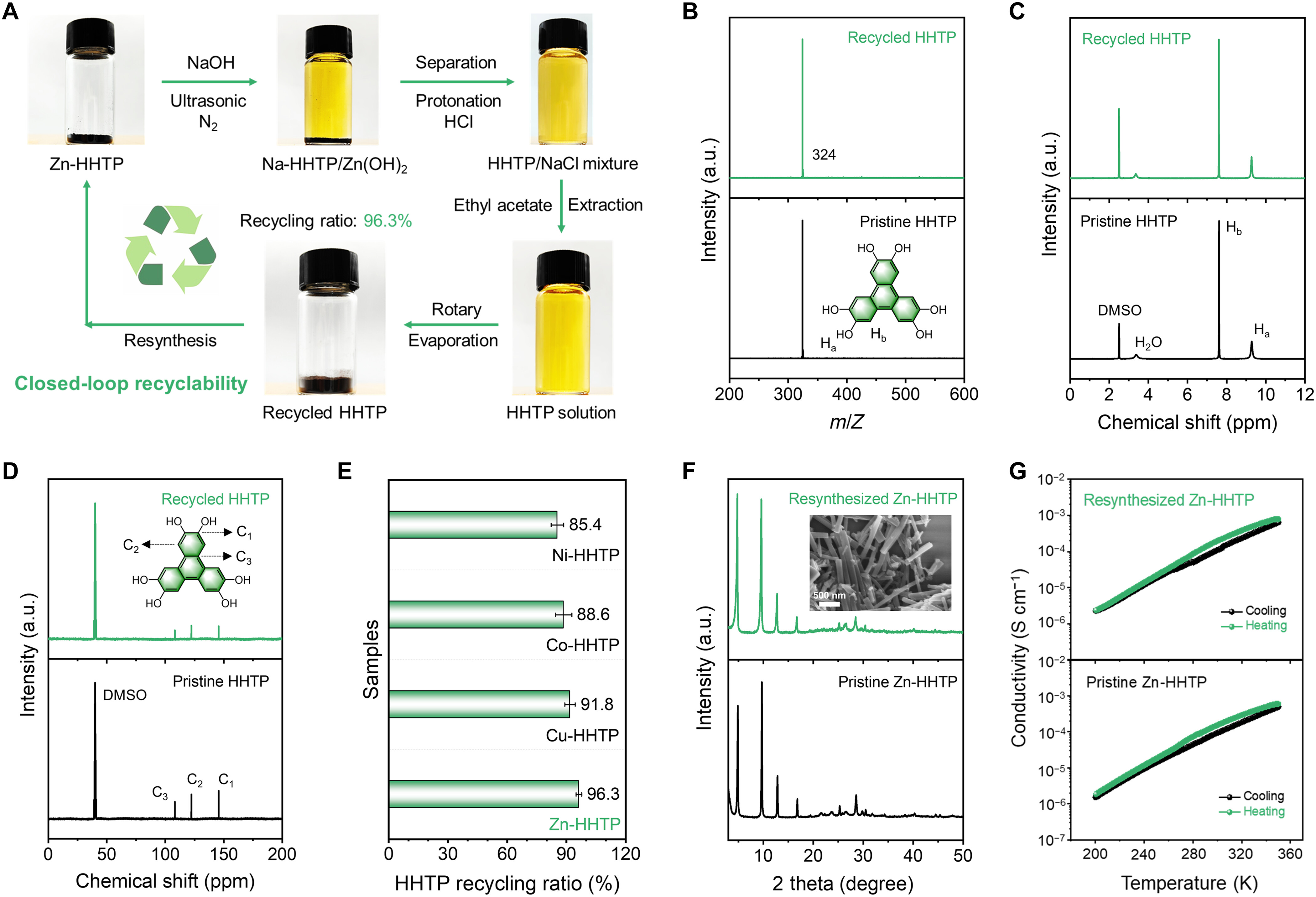

3. 原料回收与材料再生：
降解产物经分离、中和、萃取提纯得到高纯HHTP配体，四种材料配体回收率区间85.4%-96.3%，金属离子也可高效回收。利用回收原料二次合成MOF，多次循环后材料基础物性无明显衰减。

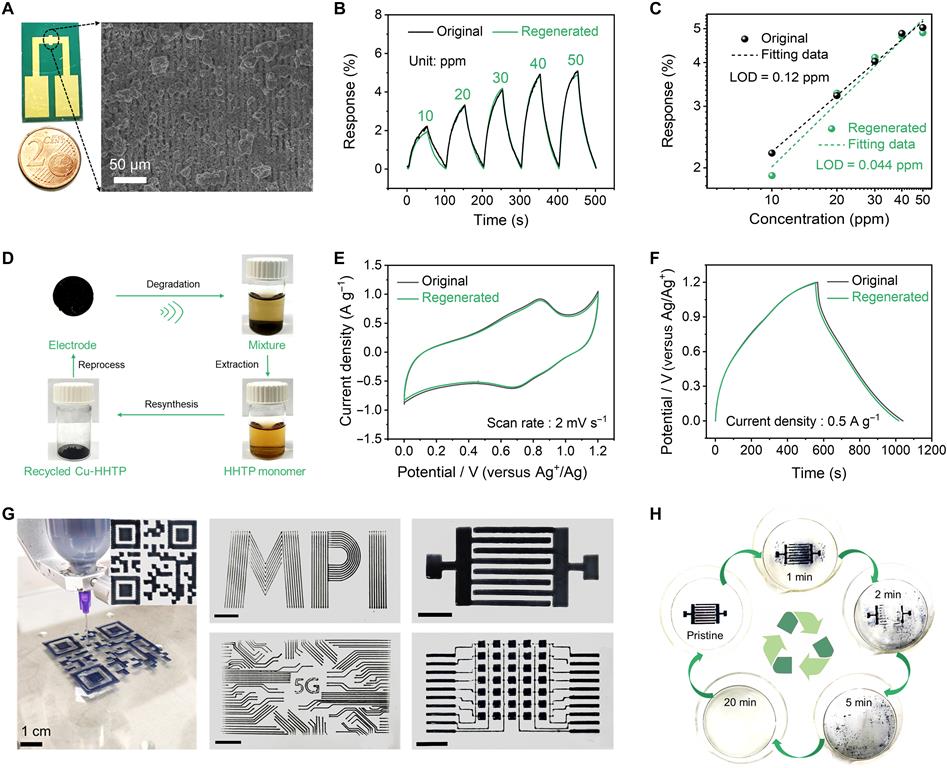

4. 可回收料制件及性能：
分别制备Cu-HHTP氢气传感元件、超级电容器电极，以及Zn-HHTP复合印刷电子油墨。将报废器件材料降解回收、再生重组后，复测各项使用性能。

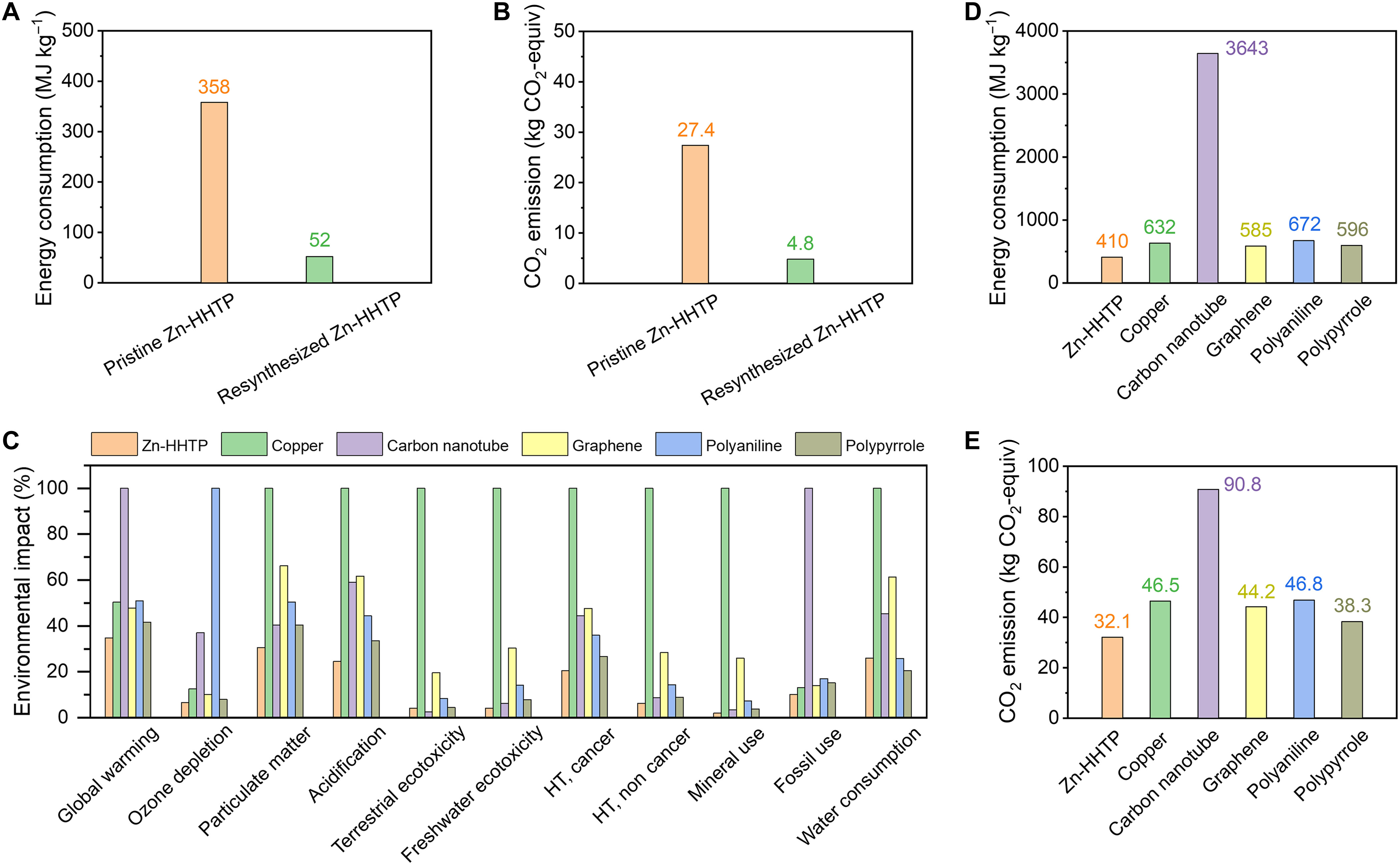

5. 生命周期对比评估：
借助模拟软件核算回收工艺与直接合成工艺的能耗、碳排放，同时和铜、石墨烯、导电聚合物等传统电子材料开展多维度环境指标比对。

分析测试

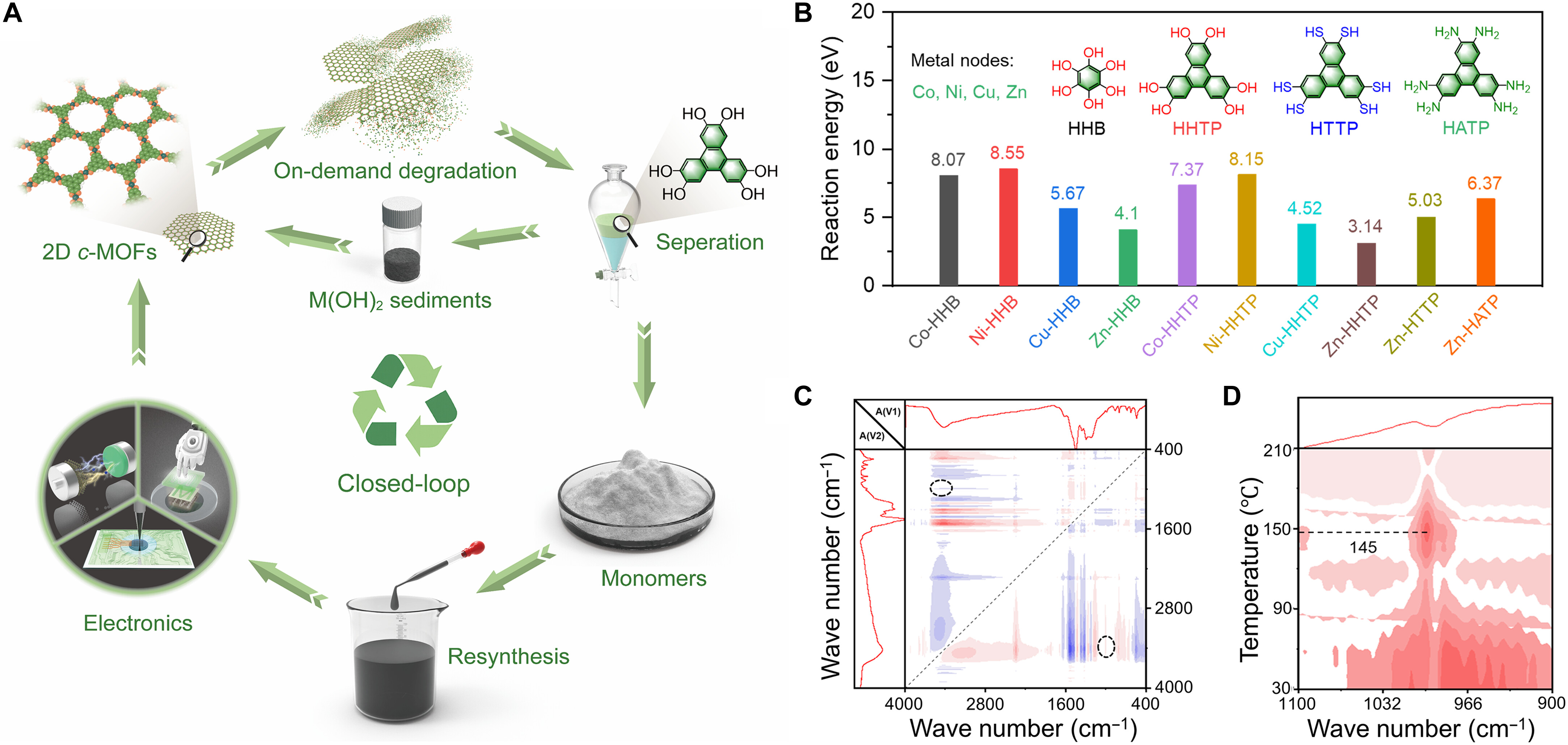

1. 理论计算：采用 DFT 密度泛函理论计算配位键断裂能，Zn-HHTP 键断裂能 3.14 eV，为同系列材料最低，最易实现可控降解；Ni-HHTP 断裂能 8.15 eV，降解难度最大，计算结果与实验降解速率完全匹配。
2. 光谱表征：变温 FTIR 测试显示，3419 cm⁻¹ 处键合羟基峰随温度升高强度下降并蓝移，991 cm⁻¹ 处酚羟基峰逐步增强，证实升温过程配位键逐步解离；二维相关红外明确键断裂先后顺序，40℃开始解离配位键，145℃实现完全断键。

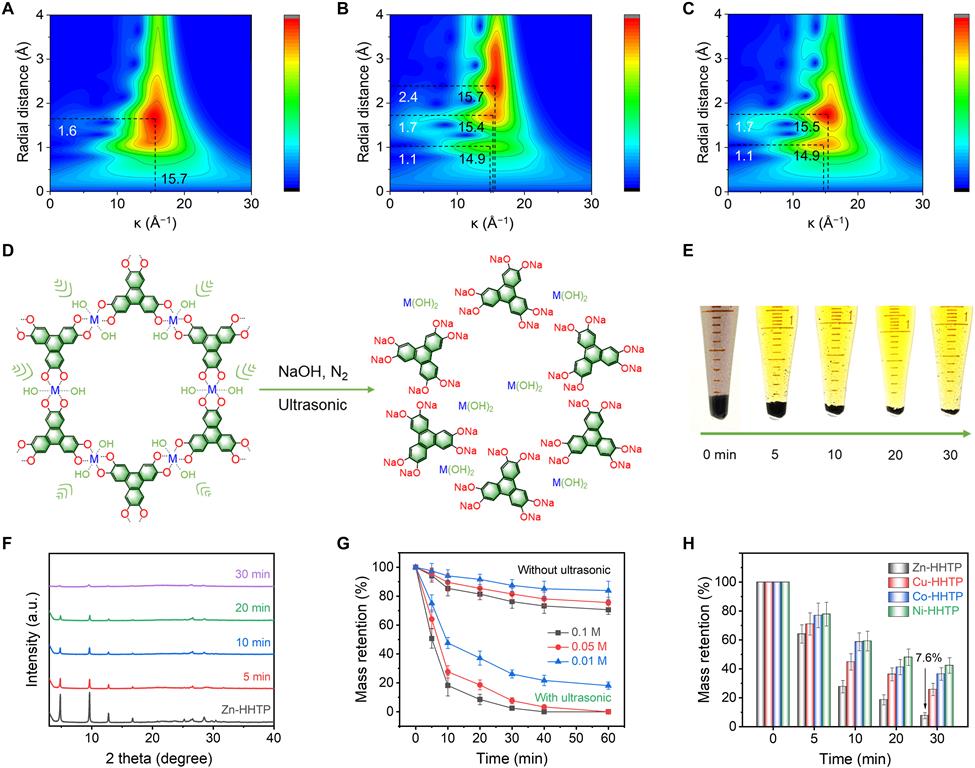

3. X射线精细结构分析：原始样品Zn-O键键长1.6Å，碱性处理后拉伸至2.4Å，配位环境发生明显改变，原有框架结构被破坏。
4. 物相与微观形貌：降解过程中XRD特征峰逐步消失，晶体结构坍塌；再生样品衍射图谱与原生样品一致，结晶度完好，微观形貌与元素分布无异常。
5. 孔隙电学参数：材料比表面积稳定150m²/g，孔径集中1.9nm；电导率维持在10⁻⁶~10⁻³S·cm⁻¹，循环再生后参数波动极小。
6. 纯度与器件性能：回收配体质谱、核磁检测无杂质，纯度满足合成要求；再生传感器检出限低至0.04ppm，超级电容比电容213.6F/g，印刷电子可按需降解，各项性能达标可用标准。

机理分析
1. 配位键断裂：MO₄平面配位键可稳定支撑器件运行，碱性环境下氢氧根结合金属中心拉长配位键，形成不稳定中间体；超声机械力进一步打破框架结构，最终拆解为金属氢氧化物与有机钠盐，金属键结合强度直接决定降解快慢。
2. 配体回收及再生：降解产物分步分离提纯，惰性环境避免配体氧化，复原完整分子结构；多孔结构提供充足活性位点，共轭骨架保障电荷高效迁移，配位键重构后传导能力不受影响，因此再生器件传感、储能性能均可恢复初始水准。

总结
本研究采用碱性联合超声的机械化学法，完成四类HHTP基2D c-MOFs可控降解，有机配体与金属均可高效回收，建成完整材料闭环循环体系。再生材料结构、孔隙、导电性能无明显衰减，循环稳定性优异。生命周期评估印证回收工艺环保优势突出，能耗与碳排远优于传统制备方式与常规电子材料。成功制备三类功能性电子器件，再生产品可正常投入实际使用。

文章标题：On-demand linkage cleavage in two-dimensional conjugated metal-organic frameworks for closed-loop recyclable electronics
文章作者：Quanquan Guo、Shaohong Shi、Ningfeng You、Chenchen Wang、Leilei Zheng、Wei Wang、Changjiang Yi、Liping Shu、Hao Xu、Xinliang Feng*
DOI：10.1126/sciadv.aed9532
文章链接：https://www.science.org/doi/10.1126/sciadv.aed9532

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
