【MIL-53-SO3H】基于铝基金属有机框架吸附去除金属离子

首页 > 行业动态 > 【MIL-53-SO3H】基于铝基金属有机框架吸附去除金属离子

沙特乌尔库拉大学及埃及曼苏尔大学Nashwa M. El-Metwaly教授联合团队发表的Inorganic Chemistry Communications文章中，针对电镀废水中重金属离子（Ag⁺、Cu²⁺）的高毒性及难降解问题，开发了三款功能化铝基MOFs（Al-BDC-H、Al-BDC-COOH、Al-BDC-SO₃H）。该策略通过对苯二甲酸及其羧基/磺酸基衍生物调控框架电子环境，实现Ag⁺与Cu²⁺的高效捕获。其中Al-BDC-SO₃H吸附容量达214.9 mg/g（Ag⁺）与134.5 mg/g（Cu²⁺），较未修饰材料提升1.7/3.7倍，循环5次后仅衰减15.3%17.8%，展现了优异的离子亲和力与结构稳定性，为重金属废水深度净化提供高容量吸附新平台。

研究背景
1. 行业痛点：电镀工业排放废水富含Cu、Ag、Ni等高毒性重金属，高酸度与强离子强度使其极易在食物链中生物富集，对水生生态与人体健康造成不可逆损害；传统化学沉淀、膜分离技术存在药剂消耗大、污泥处置难、运行成本高等瓶颈。
2. 现有方案：学者广泛采用活性炭、离子交换树脂或天然黏土吸附，但面临选择性差、再生困难及孔道易堵塞问题；铝基MOFs因低成本、高水热稳定性及丰富孔道受关注，但功能化配体对金属离子捕获的构效关系尚未系统阐明，实际废水处理中容量与循环性难以兼顾。
3. 本文创新：提出“末端官能团极化调控”思路，以BDC、BDC-COOH、BDC-SO₃H为连接体一锅合成系列Al-MOF，精准揭示配体给电子能力与重金属亲和力的正相关性；突破传统吸附剂容量上限，实现高选择性、高容量与易再生的统一。

实验部分

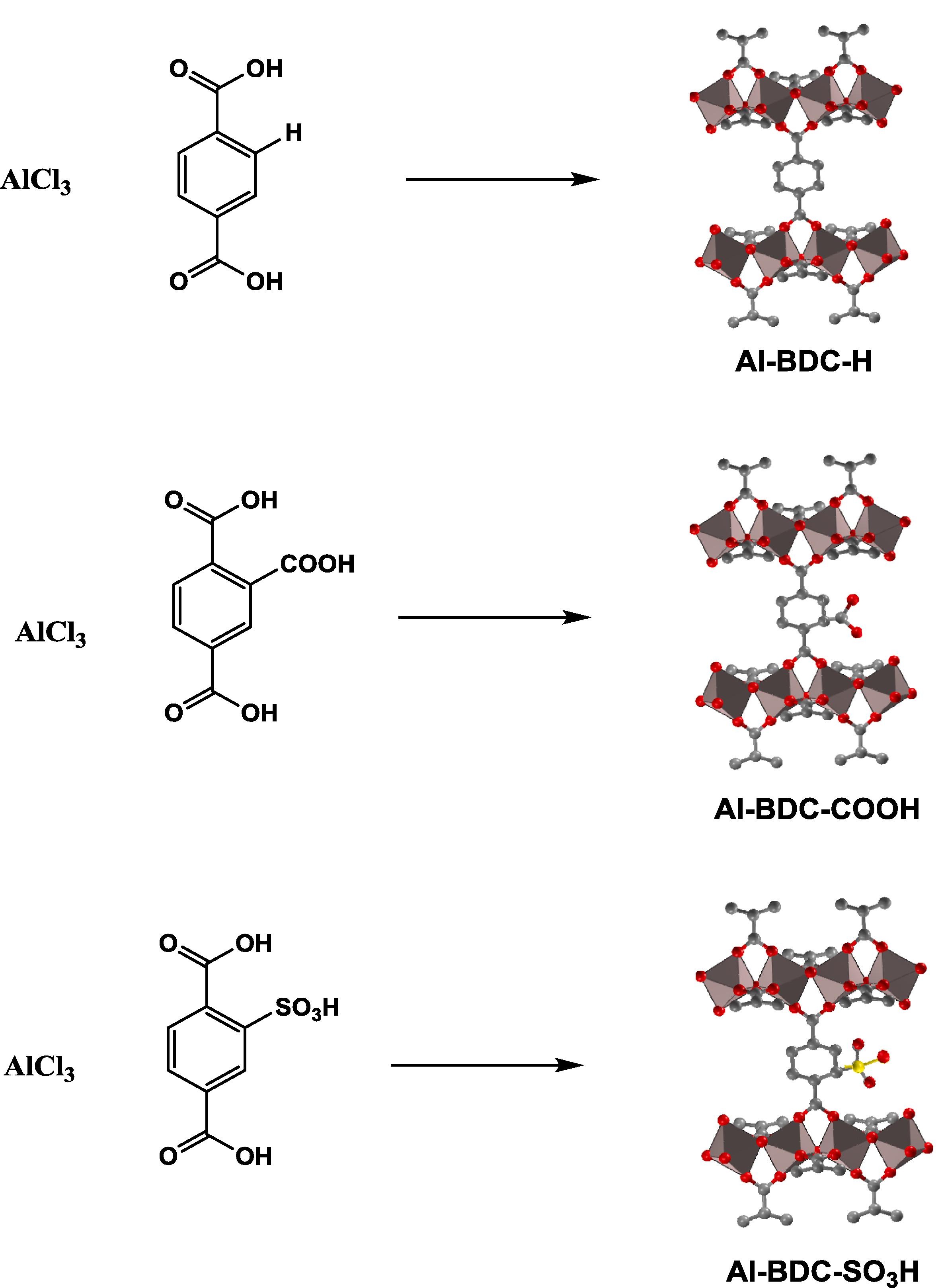

1. 可控合成实验：以铝盐为节点，分别投加BDC系列配体，采用温和溶剂热法制备Al-BDC-H、Al-BDC-COOH、Al-BDC-SO₃H。通过调控配体极性，获得片状、絮状及团聚颗粒形貌，验证官能团对晶体生长的导向作用。

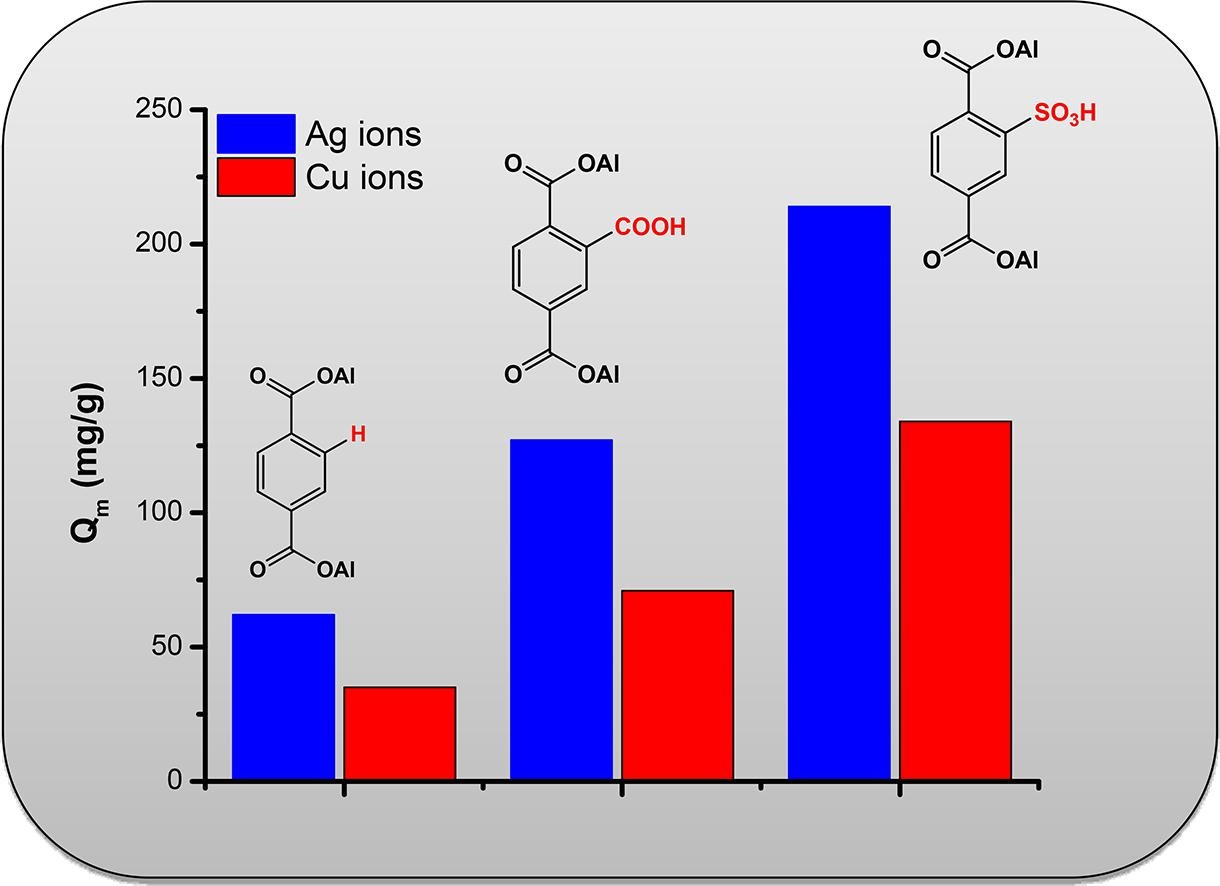

2. 批次吸附与等温实验：配置梯度浓度Ag⁺/Cu²⁺溶液，恒温振荡进行静态吸附。结果显示吸附顺序严格遵循Al-BDC-H<Al-BDC-COOH<Al-BDC-SO₃H，等温线高度拟合Langmuir模型，证实单分子层均匀吸附主导。
3. 循环再生实验：采用稀酸洗涤脱附，连续5轮吸附-再生测试中Al-BDC-SO₃H容量仅下降15.3%~17.8%，结构保持完整。实验突破：首次系统量化-SO₃H修饰对水相重金属吸附的增益效应，为功能化MOF废水处理提供可重复的规模化制备范式。

分析测试

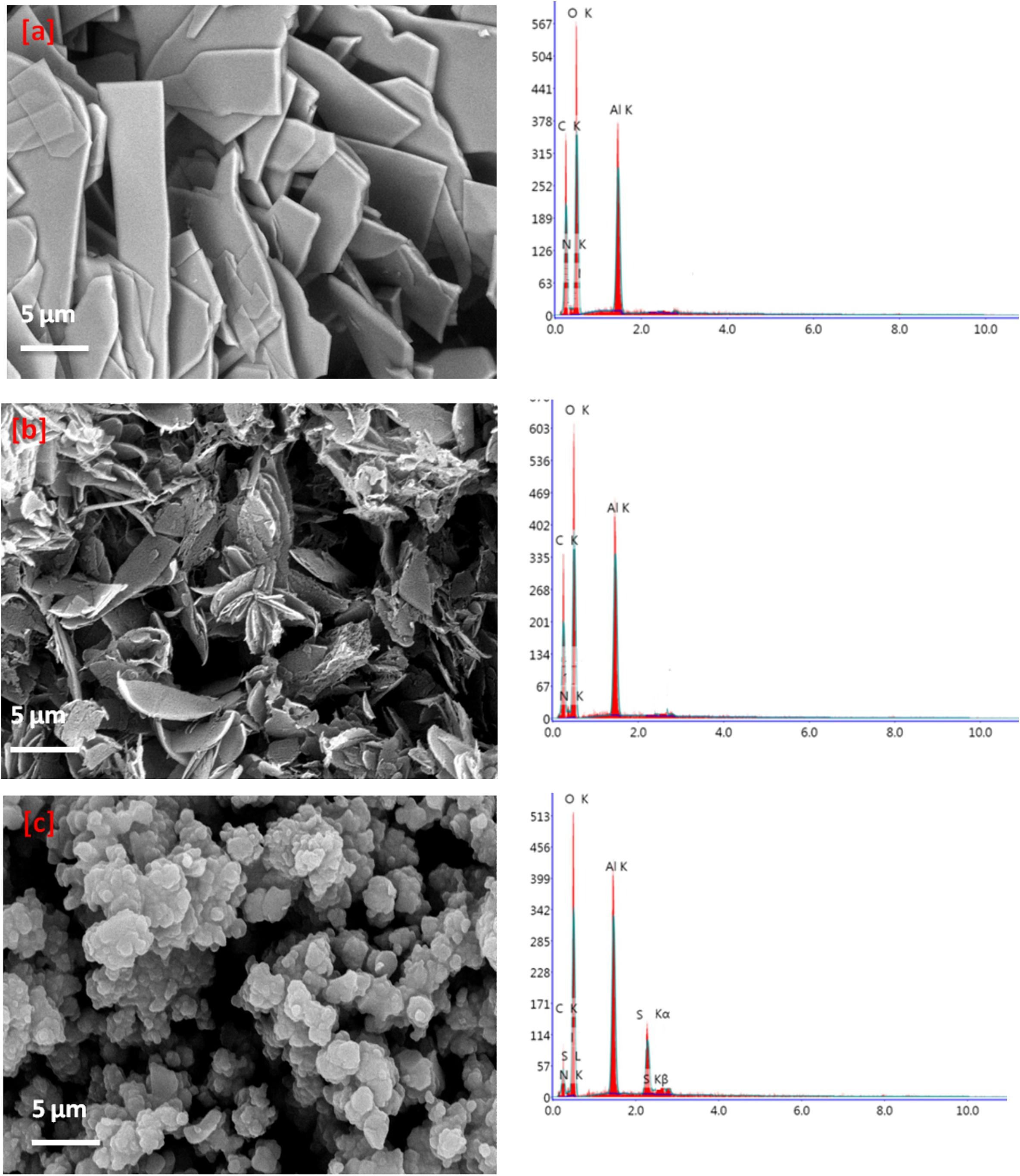

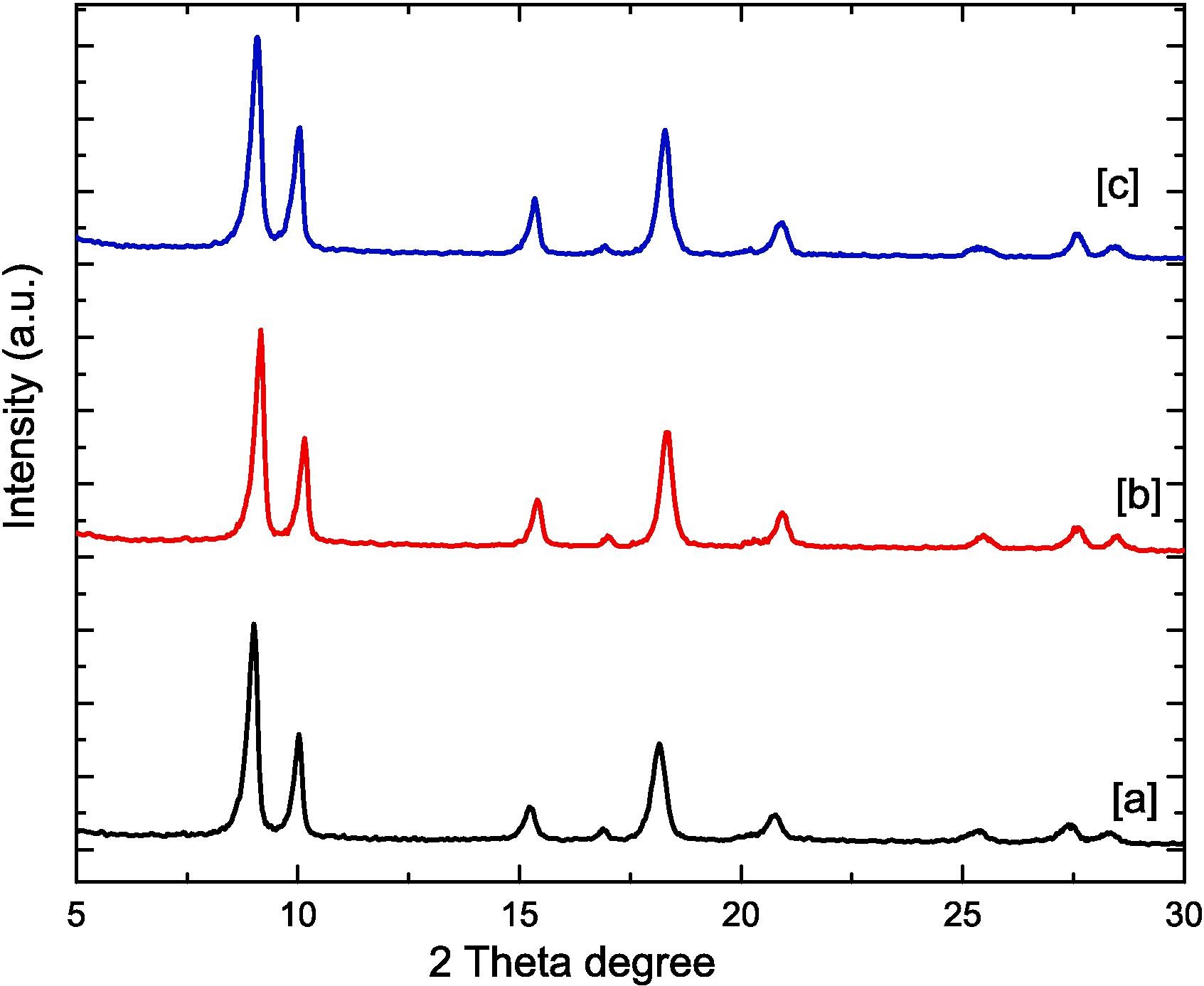

1. 形貌与晶体学测试：SEM/EDS显示Al-BDC-H呈片状，Al-BDC-COOH为絮状，Al-BDC-SO₃H为致密团聚颗粒。PXRD证实三者高结晶度与相纯度；N₂吸脱附（77 K）表明磺酸基引入优化了孔道连通性（文中未列具体BET值，但高吸附量间接印证大比表面与介孔分布）。
2. 容量与表面化学测试：Al-BDC-SO₃H对Ag⁺/Cu²⁺最大吸附量分别为214.9 mg/g与134.5 mg/g；FT-IR与XPS证实-SO₃H特征峰位移及O/S元素结合能变化，揭示强静电与配位络合共存。
3. 稳定性表征：循环后PXRD与TGA谱图重合度高，骨架未发生坍塌；电导率未直接测定，但高离子交换效率与低浸出量表明材料界面电荷转移顺畅。结果揭示：官能团极性直接决定表面电荷密度与水合离子脱壳能，是提升容量的核心物理基础。

机理分析
1. 配位与静电协同机制：Al-O强配位构筑刚性骨架，-SO₃H的高极性与强酸性提供密集负电位点。Ag⁺/Cu²⁺通过“静电吸引→孔道扩散→配位锚定”三步被高效捕获，软酸Ag⁺与磺酸基S=O轨道重叠更优，故亲和力高于Cu²⁺。
2. 水相竞争屏蔽效应：-SO₃H基团通过氢键网络形成微环境水合层，削弱水分子对活性位点的竞争吸附，促进重金属离子在酸性高盐废水中快速接近骨架。
3. 结构-功能推导：极性梯度（-H < -COOH < -SO₃H）与吸附容量呈线性正相关，空间位阻小、水合半径适配的磺酸基加速离子内扩散，实现动力学与热力学双优。

总结
本文系统构筑功能化Al-MOF，明确官能团极化对Ag⁺/Cu²⁺捕获的决定性作用，Al-BDC-SO₃H实现超高吸附容量与优异循环稳定性。

文章标题：Removal of metal ions by adsorption on Al based metal organic frameworks
作者：Ibrahim S.S. Alatawi, Saham F. Ibarhiam, Kamelah S. Alrashdi, Kholood M. Alkhamis, Omaymah Alaysuy, Nada D. Alkhathami, Wael M. Alamoudi, Nashwa M. El-Metwaly
DOI：10.1016/j.inoche.2024.112514
文章链接：https://www.sciencedirect.com/science/article/pii/S1387700324004970

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
