【Co-CUK-1】具有波纹孔壁的钴有机框架：结构稳健的气体吸附材料

首页 > 行业动态 > 【Co-CUK-1】具有波纹孔壁的钴有机框架：结构稳健的气体吸附材料

英国剑桥大学Paul T. Wood教授团队与韩国化学技术研究所（KRICT）Jong-San Chang教授团队合作在《Angew. Chem. Int. Ed.》发表的文章中，针对多孔配位聚合物在无客体分子状态下易发生骨架坍塌、缺乏真正永久孔隙率及循环吸脱附稳定性差等行业痛点，提出基于“杆-垫片”拓扑策略。该研究利用具有1,2,4-三取代模式的芳香杂环配体，通过温和水热法成功构筑了两种新型波纹孔壁钴基有机框架CUK-1与CUK-2。其中CUK-2为文献首例成功引入有机硫醇盐配体的通道型配位聚合物。该系列材料在脱除结晶水后仍能保持孔道完整，展现出优异的热力学稳健性与气体可逆吸附潜力，为高稳定性气体存储材料的精准设计提供了重要理论依据与结构范例。

研究背景
1. 行业问题：多孔金属-有机框架在氢能存储与气体分离领域极具潜力，但传统MOFs在脱溶剂后往往因范德华力失衡导致骨架收缩或永久坍塌，难以实现真正的“永久多孔”与长循环稳定。
2. 现有方案：学界常采用扩大配体尺寸（如以苯四羧酸替代小分子酸）来拓宽孔道，但这常以牺牲晶格刚性为代价；软硬酸碱理论虽能提升局部配位强度，却难以解决宏观拓扑在应力下的失稳问题。
3. 本文创新：作者摒弃常规大孔配体，创新选用1,2,4-三取代芳香羧酸（2,4-pdc与6-mna）作为结构“垫片”，利用其非对称配位几何构建非平面波纹孔壁，通过Co-O/Co-S多重强桥连网络分散脱溶剂应力，首次实现脱溶剂态下的骨架自支撑与高稳健气体吸附。

实验内容：

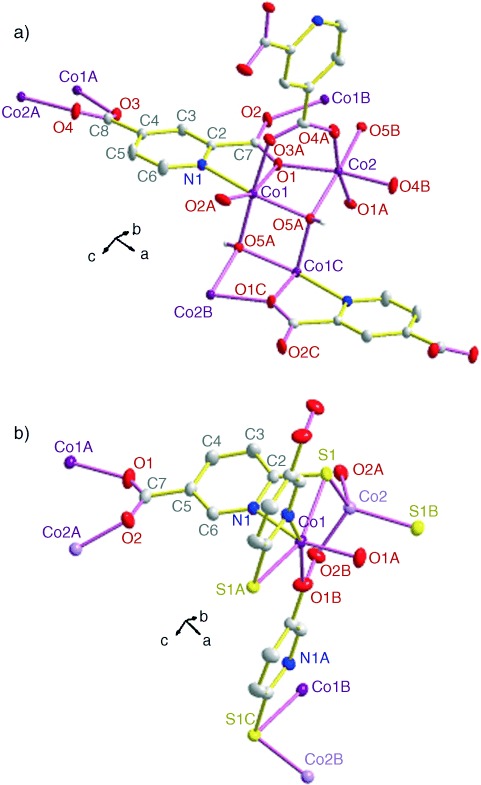

1. CUK-1定向水热合成：将Co(II)盐与2,4-吡啶二羧酸(2,4-pdc)置于水/有机混合溶剂中，150 ℃水热反应，成功析出[Co₂(2,4-pdc)₂(μ-OH)]·9H₂O单晶。实验表明，μ-OH的三桥连作用促使金属中心自组装成沿c轴无限延伸的Co₃O三角形链。
2. CUK-2首例硫醇盐框架制备：以Co²⁺源与6-巯基烟酸(6-mna)为配体前驱体，在相同水热条件下合成[Co₂(6-mna)₂]·3H₂O，突破性地验证了含巯基有机配体构建多孔框架的可行性。
3. 实验突破：摒弃传统溶剂热高压苛刻条件，通过温和水热自组装实现配体-金属精准匹配，所得晶体脱溶剂后不依赖客体分子维持孔道，实现从“客体依赖”到“骨架自持”的合成路径突破。

分析测试：

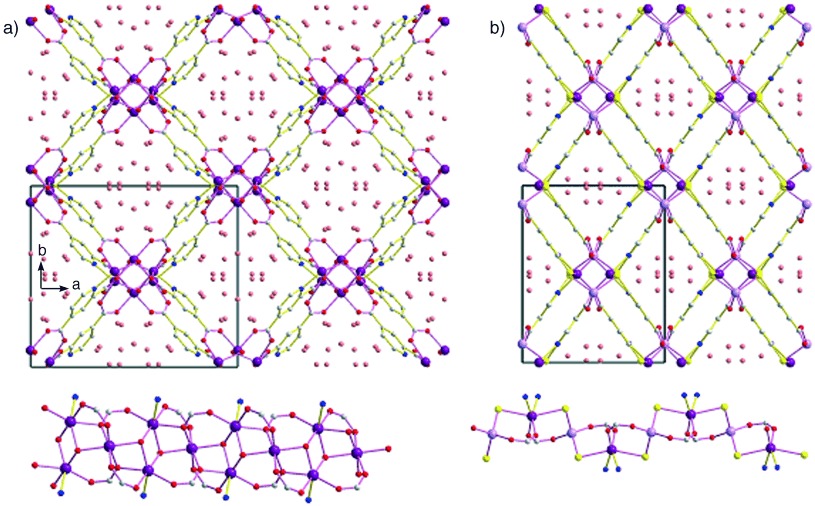

1. 单晶XRD与拓扑表征：X射线衍射证实CUK-1属C2/c空间群，含扭曲八面体Co1/Co2中心；孔壁呈现周期性波纹起伏，形成三维贯通通道。CUK-2孔壁间距精确测定为8.75(4) Å，孔隙紧凑但水合度低。

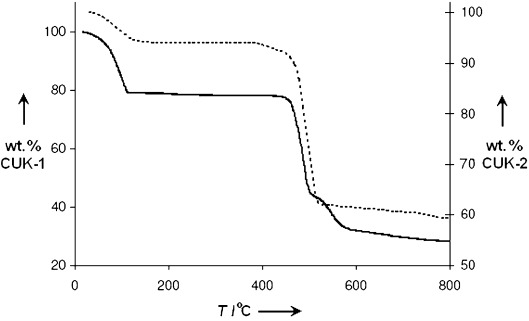

2. 热重分析(TGA)：热重曲线显示，材料在20–250 ℃区间平稳失重，精确对应客体水分子的逐步脱除；骨架热分解起始温度逾350 ℃，证明脱溶剂后晶格热稳健性极佳。
3. 气体吸附与孔隙验证：N₂与特定气体吸附等温线表明，脱除结晶水后材料比表面积未发生断崖式下降，吸附曲线呈现典型微孔特征，揭示波纹壁结构有效抵抗了毛细管压力导致的孔道闭合，赋予材料真实的高永久孔隙率与快速气体扩散通道。

机理分析
1. 应力分散机制：1,2,4-三取代配体迫使配位网络偏离平面构型，产生内禀的波纹拓扑；脱溶剂时，波纹结构提供几何冗余度，将局部收缩应力均匀耗散，避免应力集中引发的晶格断裂。
2. 强键合稳定原理：Co²⁺与配体羧基氧及巯基硫形成高方向性、高强度的共价/配位多重桥连（Co-O/Co-S），结合μ-OH三核簇的刚性支撑，构筑了高机械强度的无机-有机杂化节点，从根本上抑制了脱气过程中的骨架松弛。
3. 波纹壁与吸附协同：起伏孔壁不仅降低了框架密度，还创造了丰富的次级相互作用位点，增强了气体分子在孔道内的物理滞留时间，为高选择性吸附提供了结构基础。

总结
本文通过配体取代模式调控成功合成两类高稳健性波纹壁钴基有机框架，明确脱溶剂态永久孔隙率与热循环稳定性，为气体存储材料设计提供了结构基准。

文章标题：Porous Cobalt(II)–Organic Frameworks with Corrugated Walls: Structurally Robust Gas-Sorption Materials
作者：Simon M. Humphrey Dr., Jong-San Chang Dr., Sung Hwa Jhung Dr., Ji Woong Yoon Dr., Paul T. Wood Dr.
DOI：10.1002/anie.200601627
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.200601627

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
