【MOF吸水】Zr-MOF的水诱导动态结构自适应实现高效大气取水

首页 > 行业动态 > 【MOF吸水】Zr-MOF的水诱导动态结构自适应实现高效大气取水

摘要
北京理工大学王博、马青朗、王乾有教授团队在J. Am. Chem. Soc. 2026发表研究，针对大气取水（AWH）吸湿MOF材料普遍存在的性能制衡痛点，开发出具备水诱导动态结构自适应特性的柔性Zr基MOF材料fb-Zr-MOF-1。传统MOF难以同步兼顾吸湿拐点、储水容量、吸脱附速率、再生温度与循环稳定性五大核心性能。该创新材料依托吡唑环摆动与孔道可逆扩张的双动态机制，可随环境湿度自适应调控结构，搭配适中的水结合能（49.6 kJ mol⁻¹），实现全性能协同优化。其在30%低湿度下吸水容量可达0.41 g g⁻¹，日均稳定完成14次吸脱附循环，318 K低温脱附率达86%，百次循环性能无明显衰减，综合取水性能优于多数主流吸湿材料MOF-303 点击查看相关产品链接，为干旱环境高效节能取水材料设计提供全新思路。

研究背景
1. 行业问题：吸附式大气取水是极具潜力的分布式取水技术，吸湿吸附剂是AWH系统核心。传统硅胶、分子筛、碳基等吸附剂普遍存在动力学慢、再生能耗高、可调性差等缺陷。同时，现有MOF改性技术存在严重性能制衡问题，无法实现性能一体化提升，极大限制了MOF材料的实际产业化应用。

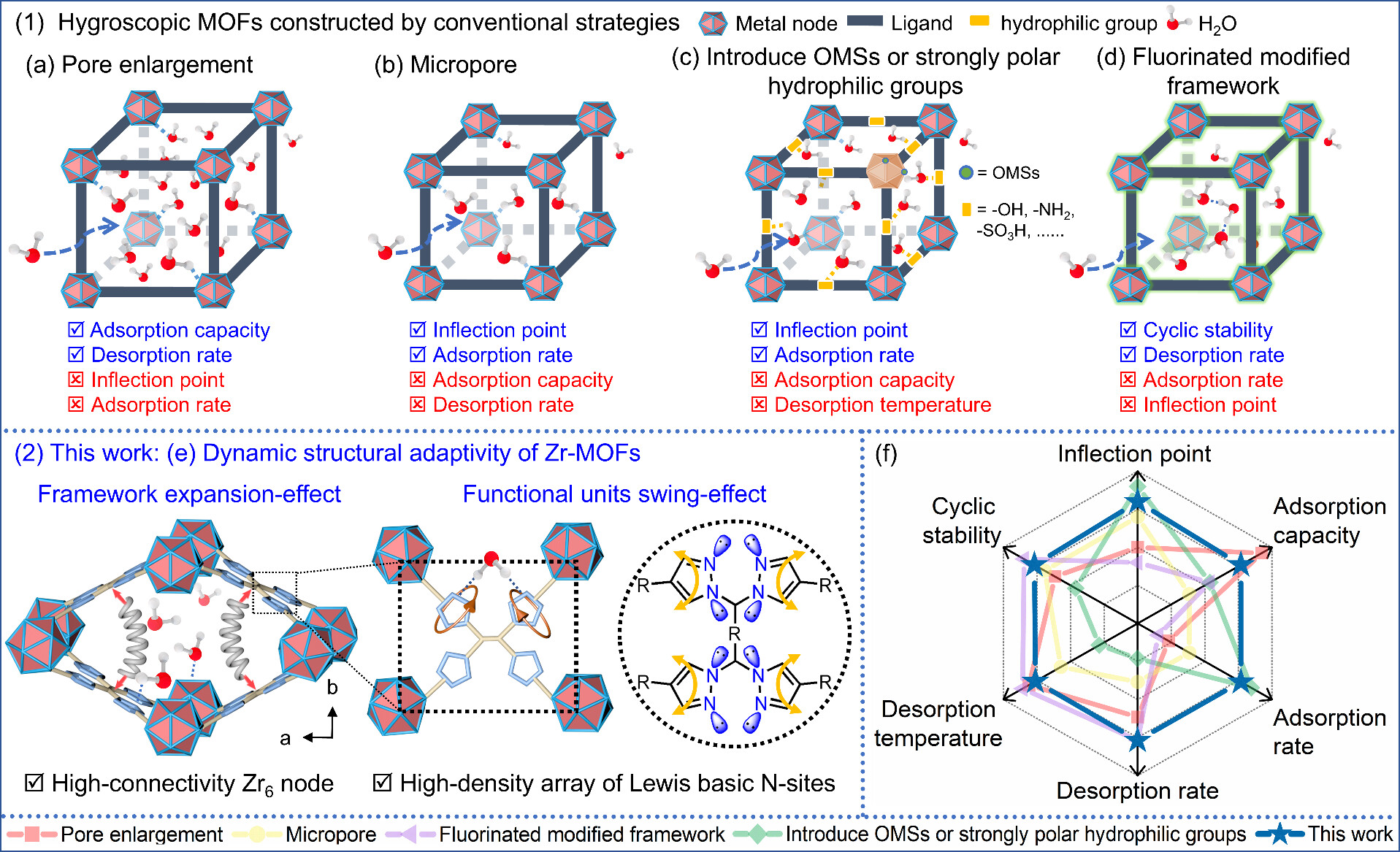

2. 现有研究：当前学界主流改性策略均存在局限性：构筑介孔结构可提升储水量，但低湿度吸湿能力弱、脱附能耗高；缩小孔径适配低湿度吸水，却大幅降低孔容与储水能力；引入亲水基团优化吸湿拐点，易挤占孔道、降低容量并削弱稳定性；框架氟化可提升水稳定性，但会抑制吸湿动力学，始终无法突破性能制衡瓶颈。

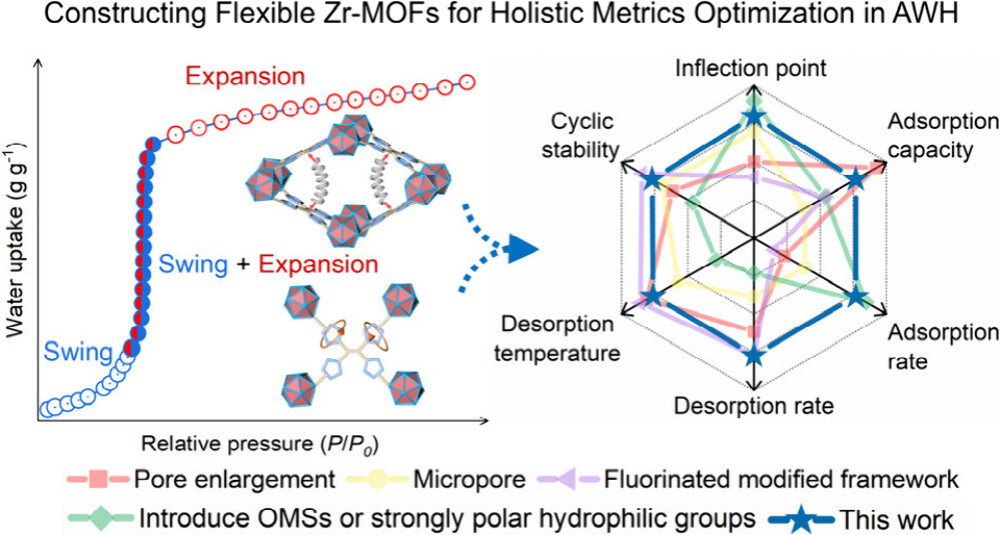

3. 本文创新：提出水诱导动态结构自适应设计理念，构建柔性Zr基MOF。通过调控配体构象与Zr₆节点配位环境，赋予材料湿度响应特性。
1) 低湿度下吡唑环摆动激活双活性位点，实现快速吸湿
2) 高湿度下孔道自适应扩张提升储水量。
3) 利用乙酸根配位保护金属节点、提升水稳定性，凭借适中水结合能实现低温节能再生，首次同步优化AWH五大核心性能。

实验部分

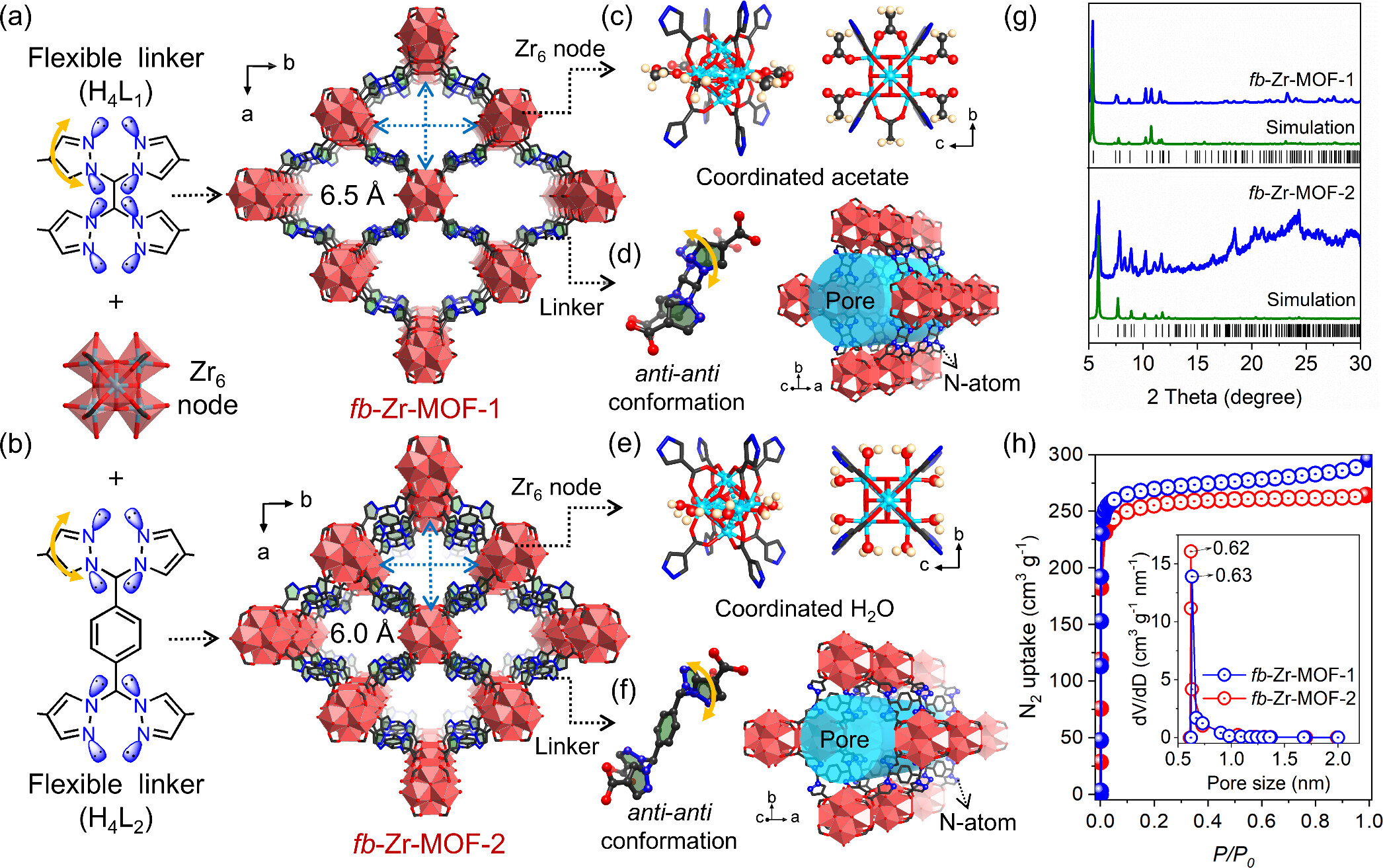

1. 双类柔性Zr-MOF合成：采用溶剂热法，以四氯化锆为金属源，两种四吡唑羧酸为配体，乙酸调控合成fb-Zr-MOF-1及对照样品fb-Zr-MOF-2。其中fb-Zr-MOF-1通过乙酸根桥联螯合配位，缩短金属簇间距、提升活性位点密度，为优异性能奠定结构基础，高纯度单晶样品为后续对比实验提供支撑。
2. 大气取水性能测试：在298 K、30%低湿度干旱工况下，测试样品吸湿拐点、静态吸水容量；通过动态蒸汽吸附测试吸脱附动力学，与MOF-303、Al-Fum等主流材料对标；梯度温度测试确定最优再生参数；开展100次连续循环实验，验证材料长效服役稳定性。
3. 实际取水实验：搭建概念取水装置，模拟干旱实际工况，设置298 K吸附80 min、333 K脱附25 min的循环工况，24 h连续运行完成14次循环，统计实际产水量，材料实际产水能力较MOF-303提升33%，完美适配干旱地区低能耗、高效率取水需求。

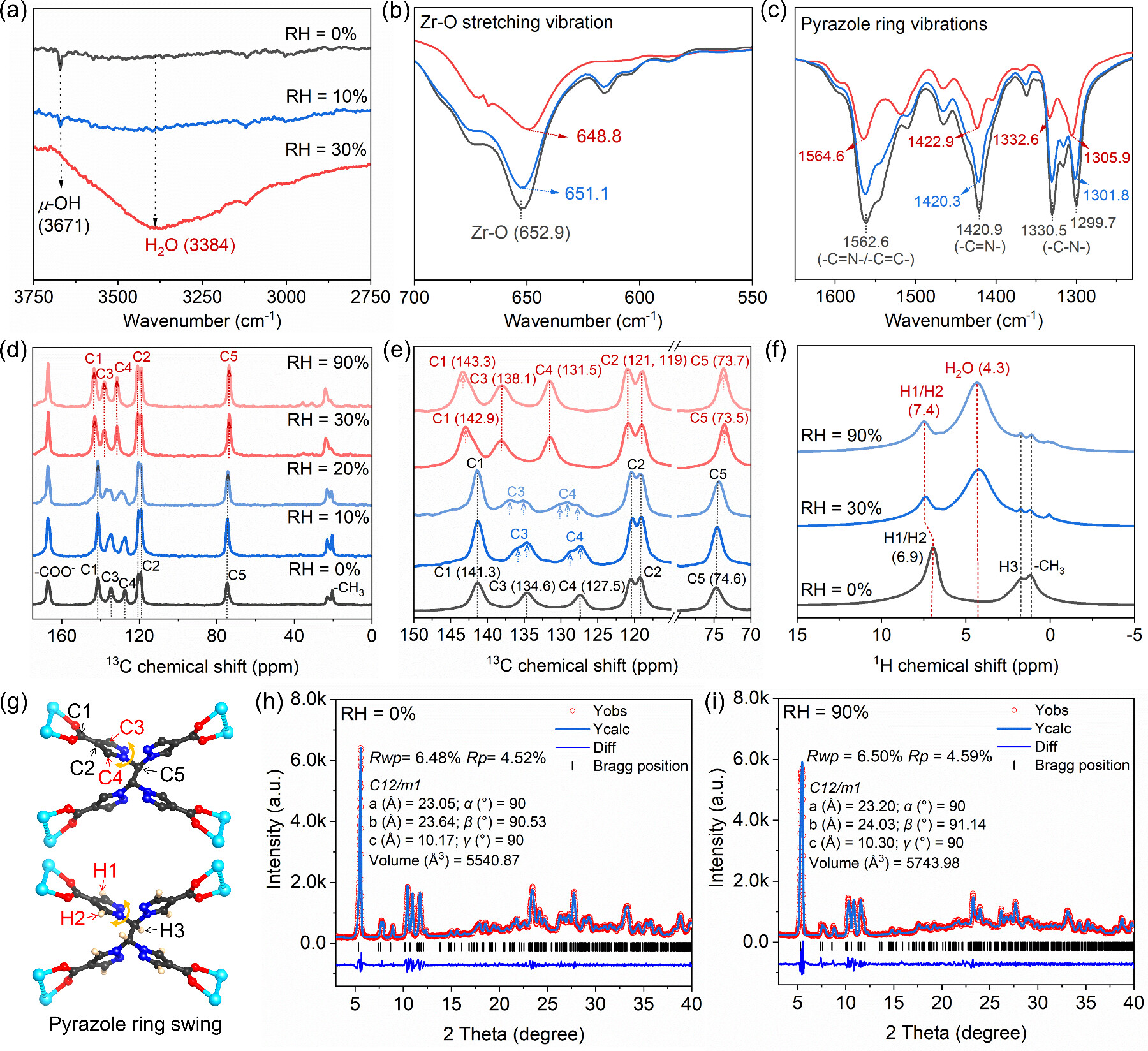

4. 结构机理分析：设置0%–90%梯度湿度环境，借助原位FT-IR、固体核磁、变湿度PXRD表征，捕捉材料吡唑环构象、官能团及晶格参数动态变化，直观证实水诱导的可逆结构自适应行为。

五、分析测试
1. 结构表征：
1) 测试证实两种MOF均为单斜晶系scu拓扑一维直孔结构。
2) fb-Zr-MOF-1孔径6.3 Å，BET比表面积1068 m² g⁻¹，孔隙率41.2%，活性位点密度显著优于对照样品。
3) 材料热稳定温度达350 ℃，沸水浸泡60天结构完好，证明乙酸根配位可有效保护Zr₆节点，赋予材料优异水稳定性。
2. 吸湿热力学测试：

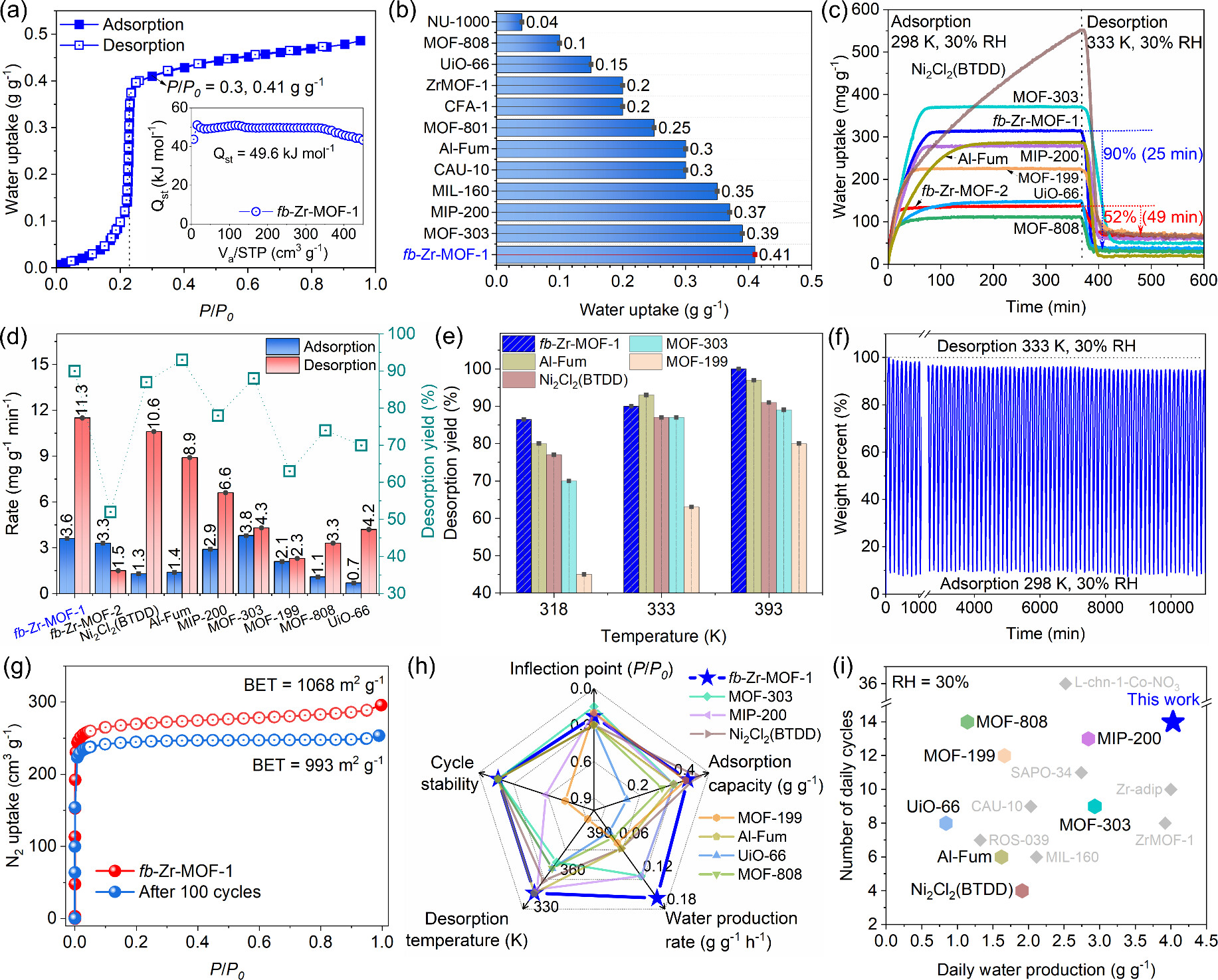

fb-Zr-MOF-1吸湿拐点低至23% RH，30% RH下吸水容量0.41 g g⁻¹，95% RH饱和容量0.49 g g⁻¹。水吸附等量热为49.6 kJ mol⁻¹，接近纯水蒸发焓，实现吸附强度与脱附能耗的最优平衡，且吸脱附曲线无滞后，再生能耗极低。
3. 动态动力学与再生性能测试：
材料吸脱附动力学优异，298 K吸附速率3.6 mg g⁻¹ min⁻¹，333 K脱附速率11.5 mg g⁻¹ min⁻¹，优于多数主流MOF。可实现低温节能再生，318 K下脱附率达86%，可利用工业废热驱动再生，能耗较MOF-303降低22%。
4. 循环稳定性测试：
100次连续吸脱附循环后，材料吸水容量保留98%以上，晶体结构、比表面积无明显衰减，仅存在微量残留水引发的轻微性能波动，具备极佳的长效服役能力。

机理分析
1. 动态结构自适应机理：
材料具备分段式湿度响应特性，低湿度（RH＜30%）下，水分子结合Zr₆节点，诱导吡唑环小幅旋转，激活N位点形成氢键协同吸附体系，加速水分子簇生成，降低吸湿拐点、提升吸附速率。高湿度（RH≥30%）下，孔道氢键网络驱动框架各向异性扩张，增大晶胞体积与储水容量，且结构演变全程可逆。
2. 吸附热力学机理：
DFT计算表明，Zr₆节点与吡唑N位点形成梯度吸附能，分层吸水模式既保障低湿度吸附驱动力，又避免结合能过高导致脱附困难。相较于对照样品，fb-Zr-MOF-1的适中吸附能，实现了快速吸附与低温节能脱附的双重优势。
3. 结构稳定机理：
乙酸根通过桥联、螯合双重配位占据Zr₆节点活性位点，隔绝水分子侵蚀，抑制框架水解坍塌；同时缩短金属簇间距，提升框架刚性与位点密度，在保留结构动态柔性的同时，解决了传统柔性MOF水稳定性差的核心缺陷。

总结
1. 本研究创新水诱导动态自适应设计策略，研发的fb-Zr-MOF-1成功打破传统MOF性能制衡难题，同步优化大气取水五大核心指标。
2. 材料理论日均产水量4.03 g g⁻¹，实际产水较主流MOF-303提升33%。
3. 阐明了分段式自适应吸水机理与乙酸根稳定机制，为高性能吸湿MOF的设计构建提供了新方法。

王博老师团队2019年报道过一个吸湿除菌材料BIT-66，对于空调除湿行业也很有参考价值。有兴趣的朋友可以阅读相关内容

文章标题：Water-Induced Dynamic Structural Adaptivity of Zr-MOF for Holistic Metrics Optimization in Atmospheric Water Harvesting
文章作者：Zhi-Bing Sun、Fang-Cheng Liu、Shan Wang、Xi Ni、Qian-Qian Peng、Ke Gong、Jing Xie、Hao-Zhi Wang、Qian-You Wang*、Qinglang Ma*、Bo Wang*
DOI：10.1021/jacs.6c02948
文章链接：https://pubs.acs.org/doi/10.1021/jacs.6c02948

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
