ZIF-67作为粘合剂的粘附机理研究

摘要
日本丰田中央研究院研究者Izuru Miyazaki等在ACS Material Lett.的研究中，以凝胶态ZIF-67粘合剂为对象，系统探究其与铜基底的粘接界面结构与粘附机制。通过纳米级精细表征证实，铜粘接界面会形成贫钴、富氧的无定形过渡区，结合EELS、TOF-SIMS测试，明确界面可原位生成链状铜-2-甲基咪唑配位聚合物，该界面相是实现超高粘接强度的核心。对照铝基底实验证实，无对应配位相生成是其粘接强度极低的关键原因。本研究从微观层面阐明了ZIF-67粘合剂的金属选择性粘接机制，填补了MOF基粘合剂界面机理的研究空白，为不同金属基底适配的MOF粘合剂定向设计提供了重要理论支撑。

研究背景
1. 行业问题：
1) MOF材料具备孔结构可调、刚性强、热膨胀系数可控等优势，可用于异种材料高强度粘接，且耐热性远超传统高分子粘合剂，是极具潜力的新型功能粘接材料。
2) 目前MOF粘接技术落地受限，核心问题是对MOF与金属基底的界面粘合机理认知匮乏，无法解释不同金属基底粘接强度差异巨大的核心原因，严重制约了MOF粘合剂的优化设计与规模化应用。
2. 现有方案：
1) 前期研究已开发凝胶态ZIF-67粘合剂，其铜接头剪切强度超20 MPa，媲美商用结构胶，且600 ℃高温下可保持稳定强度，应用前景广阔。
2) 已有研究发现铜基底粘接体系为胶层内聚破坏、界面无钴元素，推测存在特殊无钴界面过渡相，但仅依靠宏观断裂测试与XPS表征，无法获取界面相的微观结构、成分和成键证据，未能揭示高强度粘附的本质机理。
3. 本文创新：
1) 本研究采用STEM、EELS、TOF-SIMS等纳米级精准表征技术，对30 nm界面微区精细解析，直接证实铜基底界面原位生成[CuMeIm]n配位聚合物功能相。
2) 通过铜、铝基底对照实验，明确界面配位相的生成是实现高强度粘接的决定性因素，厘清了MOF粘合剂的金属选择性粘接机理，构建了完整的界面梯度粘接结构模型，完善了MOF粘接材料的理论体系。

实验内容
1. ZIF-67粘合剂制备与粘接实验：
1) 以四水乙酸钴、2-甲基咪唑为原料，甲醇为溶剂，室温搅拌过夜制备ZIF-67前驱体溶胶，室温风干48 h得到凝胶态ZIF-67粘合剂。
2) 铜箔经丙酮超声清洗、稀盐酸酸洗除杂后，采用250 ℃、45 MPa、300 s热压工艺完成粘接，制备出无间隙、性能稳定的铜基粘接接头，用于后续表征测试。
2. 界面表征实验：
采用超薄切片机制备界面横截面样品用于SEM观测，通过FIB镀膜、切割、减薄工艺制备纳米级超薄TEM/STEM样品，全程液氮低温防护避免结构损伤。利用SEM、STEM、SAD衍射技术，系统表征粘接界面的形貌、微观结构与结晶性，精准定位界面成分异质区域。
3. 界面成分与配位结构验证：对界面30 nm微区开展高分辨EELS测试，解析元素分布与价态变化；通过TOF-SIMS测试对比铜、铝基底浸泡前驱体溶液后的表面分子组分，捕捉Cu-2-甲基咪唑配位聚合物特征峰，通过对照实验验证界面配位相的特异性生成规律。

分析测试
1. 界面形貌表征：
1) SEM证实ZIF-67粘合剂与铜基底形成致密无缺陷的连续粘接界面。
2) STEM-EDX显示界面数微米区域存在贫钴、富钴的成分不均现象；SAD衍射呈现弥散光晕，无特征衍射斑点，证明基底附近5–10 μm胶层为无定形结构，与纯ZIF-67晶体结构差异显著。
2. EELS微区元素分析：
高分辨EELS测试表明，粘接界面富氧特征显著，C、N共轭峰强度提升，配体结构发生改变。铜元素从基底向胶层扩散约5 nm，价态由0价梯度转变为+1价，证明高温粘接过程中铜基底表面生成超薄氧化亚铜活性层，为界面配位反应提供活性位点。
3. TOF-SIMS分子结构测试：

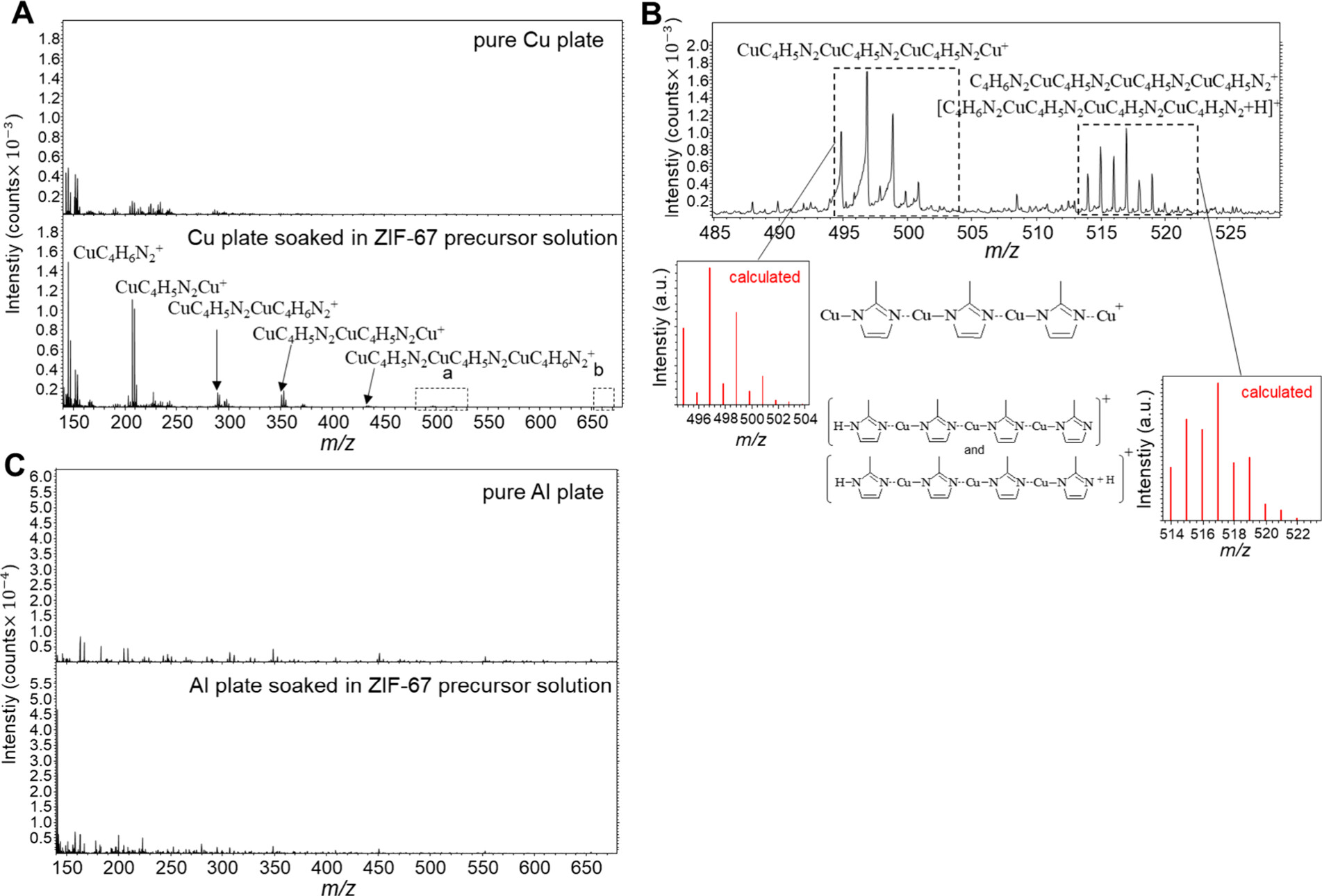

TOF-SIMS检测到铜基底表面存在大量[CuMeIm]n链状配位聚合物特征峰，而铝基底无任何配位信号，从分子层面证实仅铜基底可诱导生成特异性界面配位相，明确了粘接选择性的本质来源。

机理分析
1. 梯度界面结构形成：
1) 高温热压下铜基底表面生成超薄Cu₂O活性层，不饱和Cu(I)位点与2-甲基咪唑配体发生特异性配位反应。

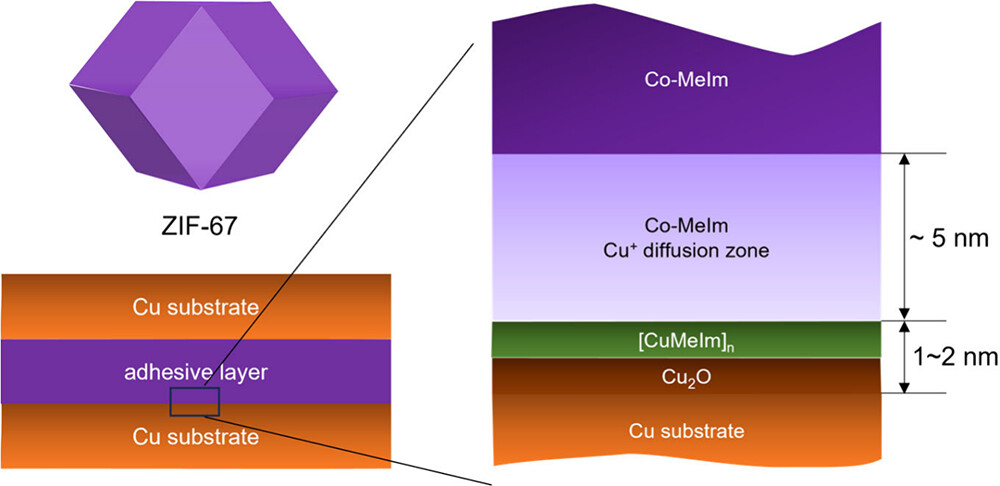

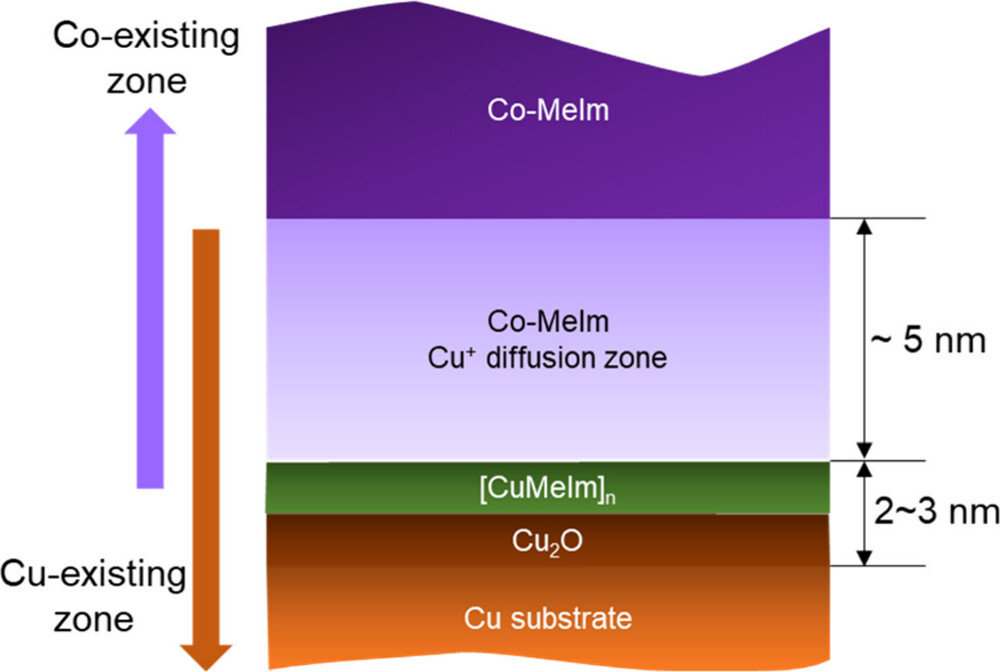

2) 铜离子向胶层扩散并置换界面钴离子，形成“ZIF胶层-富铜过渡区-[CuMeIm]n配位相-Cu₂O氧化层”的多级梯度结构，消除应力集中边界，有效抑制界面脱粘。
2. 高强度粘附与选择性：
界面[CuMeIm]n配位聚合物实现基底与胶层的化学锚定，叠加Cu(I)-Cu(I)的d10-d10相互作用，大幅强化界面结合力，使界面强度高于胶层强度，接头失效形式为内聚破坏。铝基底无配位适配性，无法生成稳定界面相，因此无有效粘接强度。
3. 无定形胶层增强机理：
界面附近无定形胶层存在微米级成分差异，可有效偏转裂纹扩展路径、分散粘接应力，通过形变消耗断裂能量，显著提升粘接接头的力学稳定性与抗破坏能力。

总结
1. 本研究依托纳米级精细表征，首次直观阐明ZIF-67粘合剂与铜基底的微观粘接机制，证实[CuMeIm]n配位界面相的核心作用。明确了金属配位适配性、梯度界面结构是超高强度粘接的关键，解释了MOF粘合剂的基底选择性规律，填补了该领域机理研究空白。
2. ZIF-67与铜基底可形成梯度化学过渡界面，原位生成的[CuMeIm]n配位聚合物是高强度粘接的核心。金属与配体的配位适配性决定粘接性能，直接解释了铜、铝基底粘接强度差异悬殊的核心原因。

文章标题：Elucidation of the Interfacial Adhesive Mechanism in Zeolitic Imidazolate Framework-67-Based Adhesives
文章作者：Izuru Miyazaki, Ken-ichi Yagi, Mina Iwai, Takuya Mitsuoka, Akitoshi Suzumura, Shinya Moribe, Mitsutaro Umehara
DOI：10.1021/acsmaterialslett.6c00064
源文链接：https://pubs.acs.org/doi/10.1021/acsmaterialslett.6c00064

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。

丰田中央研究院研究者借助纳米精细表征技术，揭示了ZIF-67基MOF粘合剂的高强度粘接机理，证实铜基底界面可原位生成链状配位聚合物，通过梯度界面结构实现超强粘附，阐明其金属基底选择性粘接机制，为新型功能粘合剂研发提供了重要新思路。
