化学定制金属有机骨架材料用于高效捕获水中短链与长链全氟和多氟烷基物质

首页 > 行业动态 > 化学定制金属有机骨架材料用于高效捕获水中短链与长链全氟和多氟烷基物质

UMAAna E. Platero-Prats、Edward Loukopoulos 与 ICMM Andreas Mavrandonakis 联合团队在《Advanced Functional Materials》发表研究，针对全氟 / 多氟烷基物质（PFAS）难降解、传统吸附剂对短链 PFAS 吸附容量低、动力学慢等痛点，设计合成一系列后修饰功能化 Zr 基 MOFs（DUT‑67 与 MOF‑808 系列），通过配位键合与疏水效应强化 PFAS‑MOF 相互作用。其中TFA‑MOF‑808展现出目前 MOF 材料中最优的 PFAS 捕获性能，对长链 PFOA 最大吸附量达2496 mg/g，对短链 PFHxA、PFBA 分别达436 mg/g、311 mg/g，低浓度下 PFOA 去除率100%。同步辐射表征与理论计算证实吸附以配体交换为主，兼具疏水与 F・・・F 作用，为高性能 PFAS 吸附剂开发提供新策略。

研究背景
1. 行业核心问题：PFAS 因强 C‑F 键具高稳定性、生物累积性与毒性，常规水处理工艺难以降解；活性炭、离子交换树脂等传统吸附剂对短链 PFAS 吸附容量低、动力学缓慢，无法满足全链段高效去除需求，水环境与健康风险突出。
2. 现有研究方案：MOFs 因孔结构可调、比表面积高成为 PFAS 吸附研究热点，但已有工作多聚焦原始 MOF，仅针对长链 PFAS（如 PFOA、PFOS），缺乏对短链 PFAS 的系统性研究，孔环境与位点设计未实现精准调控，吸附机理不明确。
3. 本文创新思路：选取水稳定性优异的 DUT‑67 与 MOF‑808 为基体，利用 Zr₆簇不饱和金属位点进行后合成修饰，引入 FBA、DFBA、TFA 等含氟单羧酸配体；精准调控孔尺寸与疏水性，强化配位作用与疏水效应，实现短链 + 长链全氟羧酸高效捕获，阐明配体交换主导的吸附机理，突破传统吸附剂链长依赖限制。

实验部分
1. 基体 MOFs 合成：采用绿色方法制备高结晶度 DUT‑67 与 MOF‑808，两者均含 Zr₆氧簇，分别为 8 配位与 6 配位不饱和节点，DUT‑67 具 14.2 Å、11.7 Å 笼状孔道，MOF‑808 具≈18 Å 六边形孔道，适配不同链长 PFAS 扩散与吸附。
2. 后合成功能化：将原始 MOF 分别浸入 2‑氟苯甲酸（FBA）、2,6‑二氟苯甲酸（DFBA）、三氟乙酸（TFA）溶液，实现含氟配体在 Zr₆簇上接枝；MOF‑808 系列修饰度更高，每 Zr₆节点可负载 4.5 个 FBA、5 个 DFBA、4.2 个 TFA，完全移除甲酸根配体。

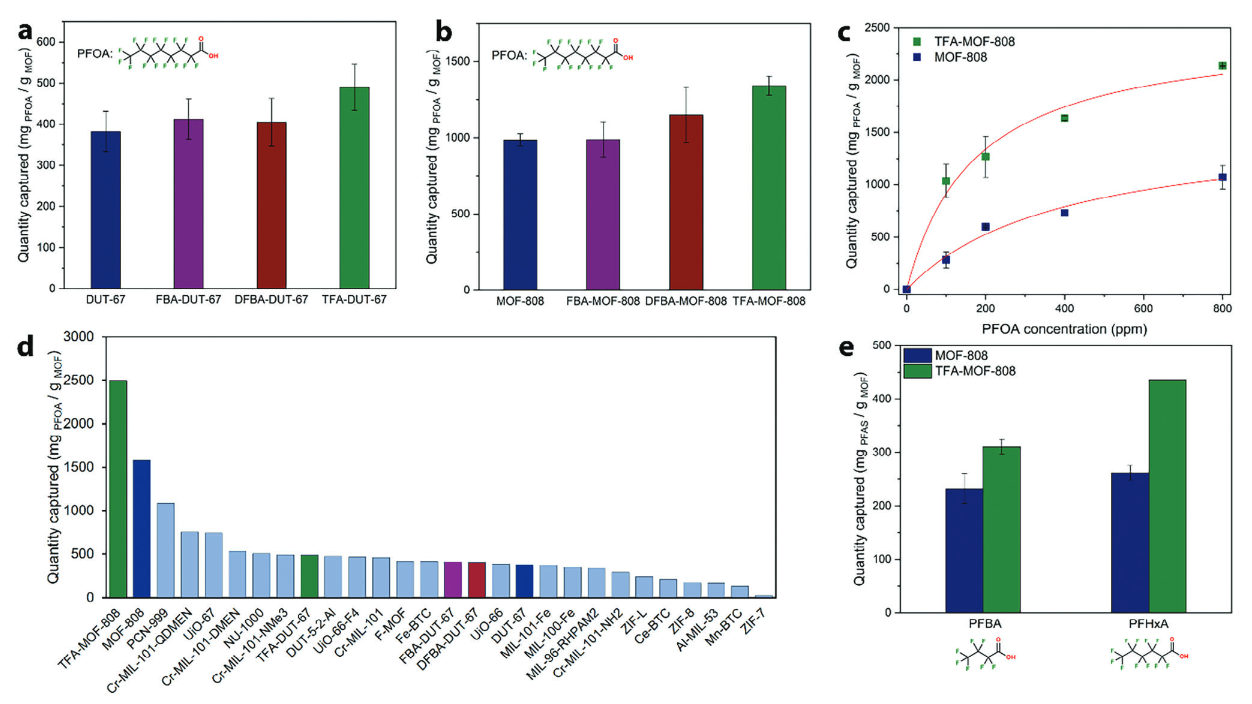

3. 长链 PFAS 吸附测试：PFOA 初始浓度 500–800 ppm，MOF 投加量 3–10 mg/20 mL，24 h 静态吸附；原始 MOF‑808 吸附量 986 mg/g，TFA‑MOF‑808 提升至 1341 mg/g，提升率 36%；Langmuir 拟合最大吸附量2496 mg/g，低浓度（100 ppm）去除率100%，远超已报道 MOFs。
4. 短链 PFAS 吸附测试：选取 PFBA（C4）、PFHxA（C6）为模型，浓度 100 ppm；TFA‑MOF‑808 较原始 MOF‑808 吸附量提升 66%（PFHxA）、33%（PFBA），容量分别达436 mg/g、311 mg/g，为目前多孔材料最优水平之一。
5. 循环再生实验：PFOA 饱和后的 TFA‑MOF‑808 经过量 TFA 溶液反向配体交换再生，循环 3 次仍保持100% PFOA 去除率，结晶度与结构无衰减，具备工程应用潜力。

分析测试

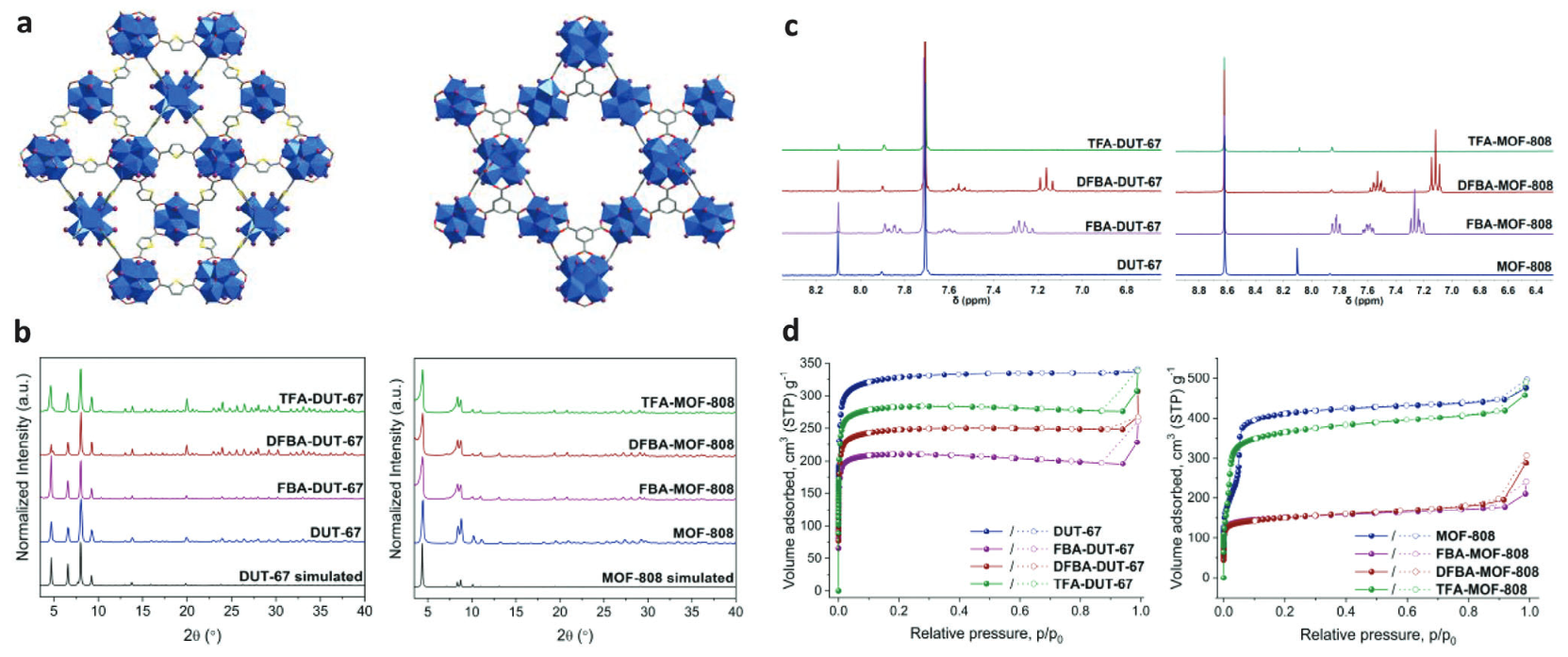

1. 结构与形貌表征
PXRD：功能化后 MOFs 主体骨架与结晶度完好，无杂质相生成。
SEM：晶体形貌与粒径（100–400 nm）在修饰与吸附后保持不变。
氮气吸附（77 K）：功能化材料比表面积与孔容下降，证实配体嵌入孔道；MOF‑808 孔径≈18 Å，为 PFAS 提供充足吸附空间。
2. 配位与组分分析
¹H/¹⁹F NMR：定量确认含氟配体接枝量，吸附后 PFAS 取代原有配体，验证配体交换过程。
FT‑IR：出现 C‑F 键特征峰（1090、1160、1205、1225 cm⁻¹），FBA/DFBA 系列出现苯环峰（≈880 cm⁻¹）。
TGA：PFOA 吸附后热分解温度提升至 315 °C，远高于 PFOA 沸点（189 °C），表明强相互作用。

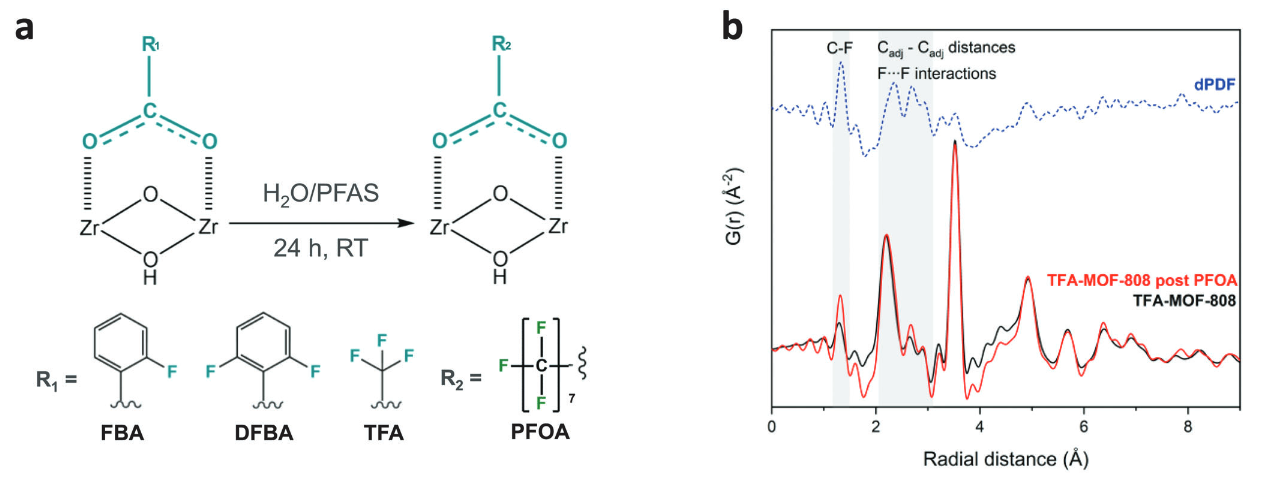

3. 同步辐射 PDF 分析
TFA‑MOF‑808 吸附 PFOA 后，dPDF 在 1.3 Å 出现 C‑F 键强峰，2.3–3.0 Å 出现碳链与 F・・・F 作用峰，直接证实 PFAS 在 Zr₆节点配位及孔内多重作用。
4. 理论计算
DFT：PFOA 取代 TFA 配体自由能为‑91.2 kJ/mol，自发进行，多分子配位更稳定。

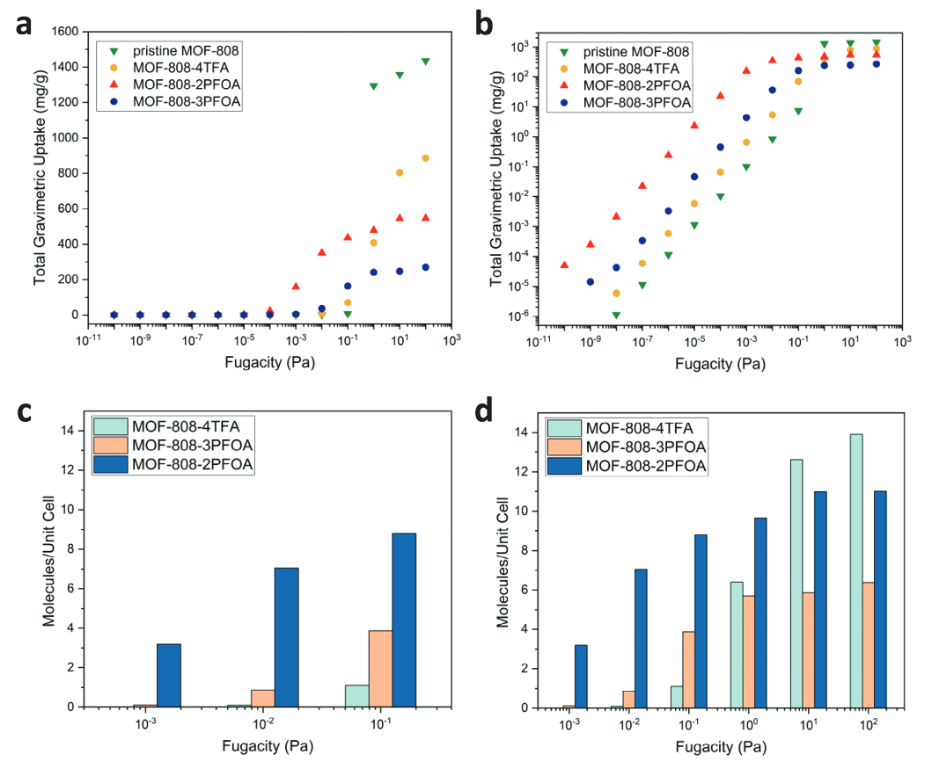

GCMC：高浓度下原始 MOF‑808 孔空间大、填充效率高；低浓度下氟化修饰提升疏水性，优先富集 PFAS，与实验一致。

机理分析
1. 配位交换机制：PFAS 酸性强于 FBA/DFBA/TFA，通过配体交换取代 Zr₆簇上非结构配体，形成稳定 Zr‑OOC‑PFAS 配位键，为主要吸附驱动力；MOF‑808 含 6 个不饱和位点，多于 DUT‑67 的 4 个，性能更优。
2. 疏水与 F・・・F 协同：氟化配体提升孔道疏水性，与 PFAS 氟链产生疏水作用；吸附态 PFAS 间形成 F・・・F 相互作用，促进多层吸附，显著提升短链 PFAS 亲和力。
3. 结构适配效应：MOF‑808≈18 Å 六边形孔道可容纳全链长 PFAS，排除小尺寸四面体笼干扰，传质与吸附位点利用率最大化，实现短 / 长链 PFAS 高效捕获。

总结
1. 本研究建立后合成氟化修饰策略，基于 Zr₆型 MOF 精准调控孔环境与配位位点，突破传统吸附剂对短链 PFAS 低效瓶颈，TFA‑MOF‑808 创下 MOF 基材料对 PFAS 全链段吸附容量新纪录。
2. 同步辐射表征与 DFT/GCMC 计算结合，首次明确配体交换 + 疏水作用 + F・・・F 作用协同机理，揭示不饱和金属位点、孔尺寸、表面氟化对性能的调控规律，为 PFAS 吸附剂理性设计提供理论支撑。
3. 材料兼具高容量、高选择性、良好循环稳定性，低浓度下完全去除 PFOA，对短链 PFAS 性能突出，为饮用水与废水 PFAS 污染治理提供高效、可行的新材料方案，具备工程转化前景。

文章标题：Chemically Tailored Metal-Organic Frameworks for Enhanced Capture of Short- and Long-Chain Per- and Polyfluoroalkyl Substances from Water
文章作者：Edward Loukopoulos, Sergio Marugán-Benito, Dionysios Raptis, Emmanuel Tylianakis, George E. Froudakis, Andreas Mavrandonakis, Ana E. Platero-Prats
DOI：10.1002/adfm.202409932
文章链接：https://advanced.onlinelibrary.wiley.com/doi/abs/10.1002/adfm.202409932

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
