首页 >
行业动态 > 铋金属MOF材料SU-100高效吸附SO2及机理分析
铋金属MOF材料SU-100高效吸附SO2及机理分析
摘要
上海科技大学章跃标、马延航以及吴诗韬老师团队发表的文章（J. Am. Chem. Soc. 2026, DOI: 10.1021/jacs.5c21431）针对纳米级金属有机框架（MOFs）中主客体相互作用及协同结合位点在原子水平上难以表征的挑战，提出了一种创新的分子探测策略结合冷冻三维电子衍射（Cryo-3D ED）技术。该研究通过精心挑选的分子探针（Xe和CO₂），精准定位了已知MOF材料 SU-100 内的吸附位点，揭示了包括范德华力、配位键和偶极-偶极相互作用在内的多重力场。研究首次发现了一种基于协同双开放金属位点（dual open metal sites）的特殊位点（Site II），该位点能够通过电荷匹配效应优先捕获具有 Bδ−–Aδ+–Bδ− 构型的分子。基于此发现，团队成功预测并验证了 SU-100 对大气污染物 SO₂ 的卓越吸附性能（吸附量达 3.54 mmol·g⁻¹），并实现了在 CO₂ 和 N₂ 存在下对痕量 SO₂ 的高效脱除，为从原子尺度设计和筛选高性能气体分离材料开辟了新途径。
研究背景
1. 行业痛点： 气体分离是化学工业的核心，涉及轻烃纯化、稀有气体回收、二氧化碳捕集及烟气脱硫。传统的分馏和吸收法能耗高且环境不友好。尽管 MOFs 具有可调的孔径和化学性质，但由于缺乏对原子水平主客体相互作用的深入理解，难以实现对特定气体分子的精准定制化分离。
2. 现有技术局限： 现有的原位晶体学方法（如 SCXRD、PXRD）在处理纳米级 MOFs 时面临巨大挑战：单晶生长困难，而粉末衍射常伴随严重的峰重叠。虽然计算模拟和光谱分析（FTIR, NMR）能提供一定信息，但仍难以直观、明确地定位纳米空间中的客体分子分布。

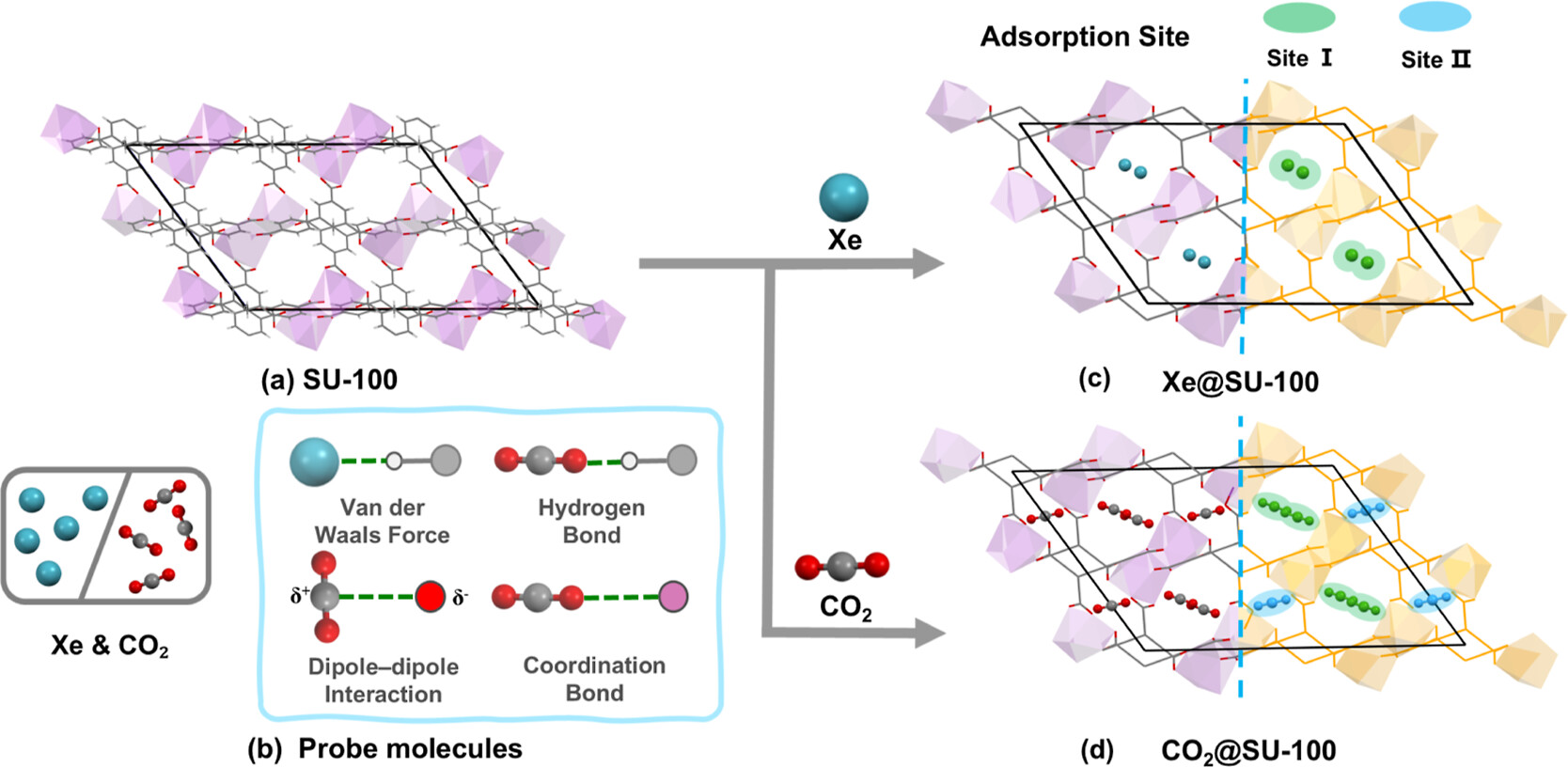

3. 本文创新： 作者巧妙地将“分子探测”概念与 Cryo-3D ED 技术结合。利用 Xe（对范德华力敏感）和 CO₂（对静电环境敏感）作为探针，“绘制”出 SU-100 内部的结合域地图。通过这种方式，作者不再盲目筛选，而是基于探测到的“双开放铋（Bi）金属位点”几何特征，反向推导最匹配的客体分子，从而发现了其在烟气脱硫领域的应用潜力，实现了从“结构发现”到“功能预测”的逻辑闭环。
实验部分
1. 样品准备与分子加载： 选取 SU-100 晶体（由 Bi₂O₁₂ 簇和 H3BPT CAS: 677010-20-7配体构成），晶体尺寸约为 1-3 μm。利用冷冻转移技术，在低温下将 Xe、CO₂ 以及随后验证的 SO₂ 分子分别“锁”在 MOF 孔道内，形成对应的客体填充相（Xe@SU-100, CO₂@SU-100, SO₂@SU-100）。
2. Cryo-3D ED 数据采集： 在约 100 K 环境下，收集了分辨率高达 0.8 Å 的三维电子衍射数据集。通过单晶结构解析程序（SHELXT/SHELXL），成功解析了单斜晶系（空间群 *C2/c*）下的晶体结构。

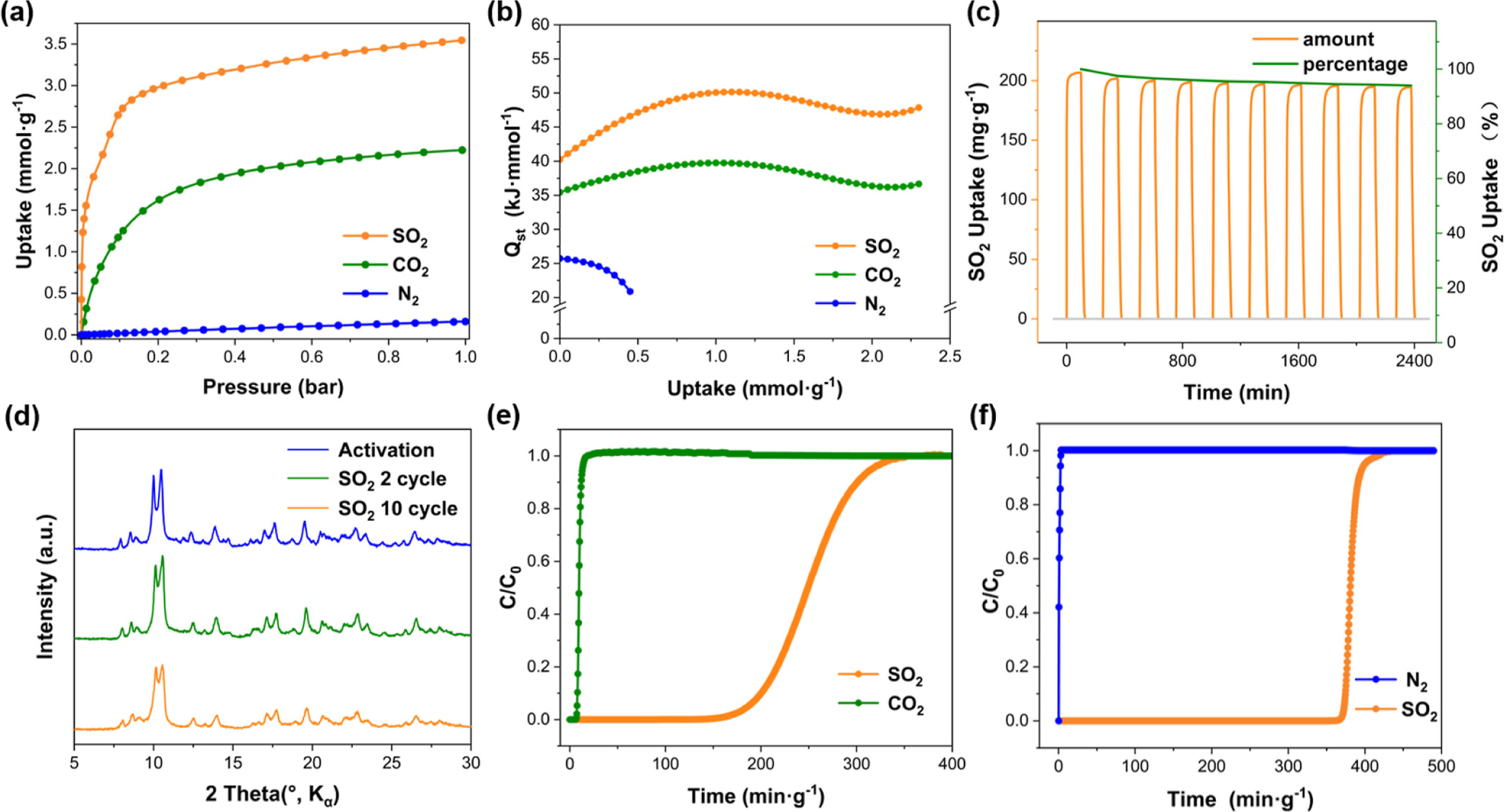

3. 气体吸附： 在 298 K 下测定了 SO₂、CO₂ 和 N₂ 的单组分吸附曲线。实验结果显示，SU-100 对 SO₂ 的吸附量高达 3.54 mmol·g⁻¹，是 CO₂ 吸附量（2.22 mmol·g⁻¹）的 1.6 倍，远超 N₂（0.17 mmol·g⁻¹），验证了分子探测策略的准确性。
4. 循环稳定性实验： 进行了 10 次连续的 SO₂ 吸附-脱附循环。结果显示，吸附容量波动小于 5%，且 PXRD 图谱显示结构在酸性气体环境中依然保持高度完整，突破了许多 MOFs 在强酸性气体中易分解的限制。
5. 动态穿透实验： 模拟实际烟气工况（2500 ppm SO₂，含 15% CO₂ 或 75% N₂）。在 SO₂/CO₂ 混合气中，SO₂ 的穿透时间达到 186 min·g⁻¹，分离比达 31.6；在 SO₂/N₂ 中分离比更高达 1112，证明了其在工业痕量脱硫中的实战潜力。
分析测试

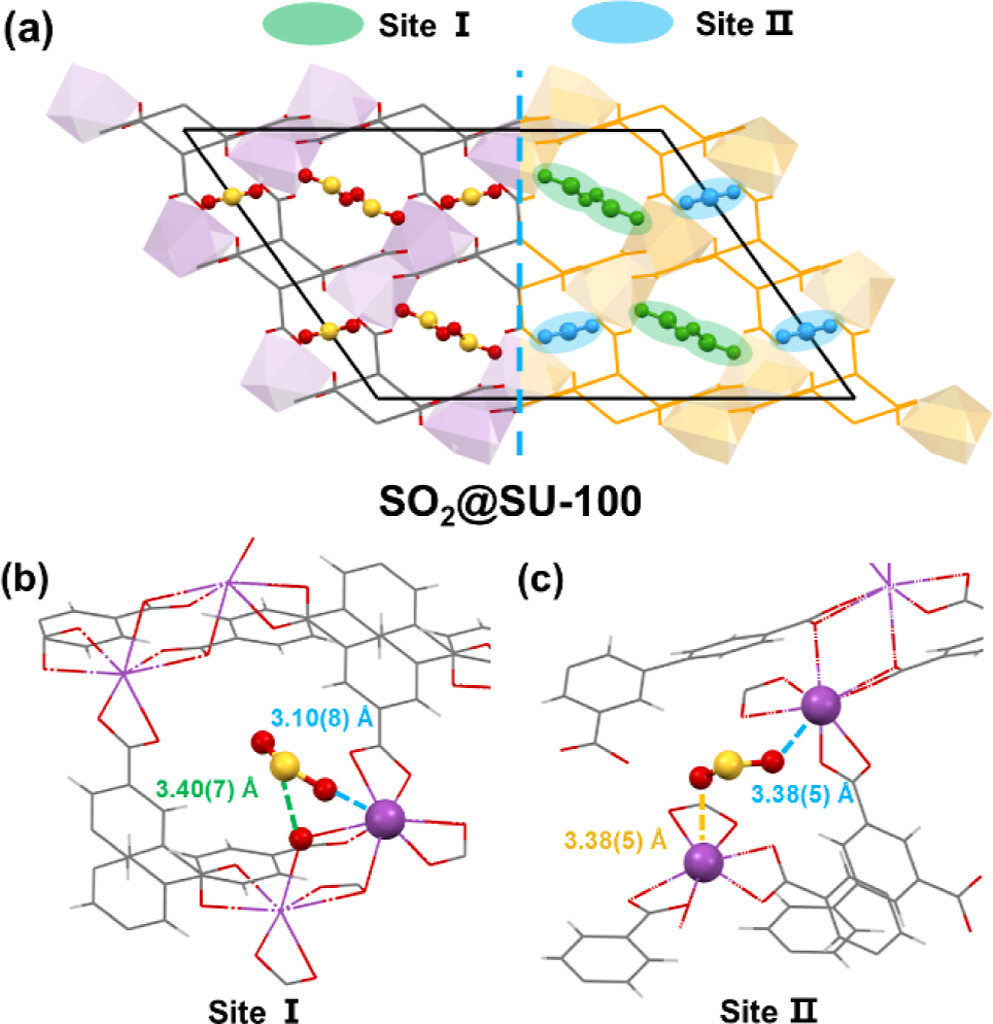

1. 原子位点解析： 结构精修显示了两个核心位点。Site I 位于通道交汇处，Xe 与氢原子的距离为 3.43(7)–3.98(8) Å；CO₂ 的一个氧原子锚定在 Bi(III) 位点（Bi···O 距离 3.51(9) Å）。Site II 则位于 [110] 通道的二次轴上，两个 Bi(III) 位点的间距精确为 6.176(3) Å。
2. 吸附热（Qst）分析： 通过吸附等温线计算得出，SO₂ 在零覆盖下的 Qst 为 40.25 kJ·mol⁻¹，显著高于 CO₂（35.44 kJ·mol⁻¹）和 N₂（25.74 kJ·mol⁻¹）。该数值处于物理吸附的高值区，既保证了强抓取能力，又确保了较低的再生能耗。
3. 静电势（ESP）映射： 对 Site II 区域的范德华表面进行 ESP 染色，发现 Bi 中心周围呈现明显的正电性区域。这种静电互补性（Electrostatic Complementarity）完美解释了为何富电子末端的 SO₂ 分子能在此处获得更大的结合能。
4. 孔道参数与比表面积： SU-100 具有约 7–8 Å 的孔径。研究通过 3D ED 测定的晶胞体积（Xe相为 3730 ų，CO₂相为 3781 ų）与理论吸附容量高度吻合，揭示了其三维开放骨架的永久孔隙性质。
机理分析
1. 协同双金属位点机理： 这是本文最重要的机理发现。在 Site II 处，两个相邻的 Bi 簇形成了特定的几何间距。对于 SO₂ 分子（$O^{\delta-}=S^{\delta+}-O^{\delta-}$ 构型），其两个带负电的氧原子可以同时与两个带正电的 Bi 位点结合（Bi···O=S-O···Bi），形成强烈的协同螯合效应。
2. 分子几何匹配： SO₂ 分子的两个氧原子间距与 SU-100 两个 Bi 位点 6.176 Å 的间距高度匹配。相比之下，Xe 仅能通过范德华力吸附，而 CO₂ 虽也能进入 Site II，但其偶极矩和极化率较 SO₂ 稍逊，因此吸附强度和容量均低于 SO₂。
3. 计算模拟： 理论计算表明，SO₂ 在 Site II 的结合能（Eads = -58.56 kJ·mol⁻¹）远强于 Site I（-46.98 kJ·mol⁻¹）。IGMH 分析显示，Site II 具有更大的整体相互作用区域，这种“双位点抓取”模式是该材料展现超常吸附性能的根本原因。
总结
1. 本工作通过“分子探针 + 冷冻电衍射”的强强联合，为揭示纳米 MOFs 中客体分子的空间分布和主客体相互作用建立了标准流程。
2. 成功识别了 SU-100 中独特的协同双金属位点，并基于此设计了针对 $O=S=O$ 构型分子的高效捕集策略，实现了高容量、高选择性的 SO₂ 分离。
文章标题： Molecular Probing in a Metal–Organic Framework for Selective Gas Adsorption and Separation
文章作者： Yuhang Li, Zhe Wang, Yaqi Fan, Ye Ma, Lin Xiong, Shitao Wu*, Yanhang Ma*, Yue-Biao Zhang*
DOI： 10.1021/jacs.5c21431
文章链接： https://pubs.acs.org/doi/10.1021/jacs.5c21431
本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
购销咨询
