【MIP-206】介孔Zr-MOF对水中全氟及多氟烷基物质的超快捕获

首页 > 行业动态 > 【MIP-206】介孔Zr-MOF对水中全氟及多氟烷基物质的超快捕获

摘要
西班牙ICP-CSIC研究所的Sergio Marugán-Benito等学者（ACS Materials Lett. 2026, DOI: 10.1021/acsmaterialslett.6c00186）针对水中全氟及多氟烷基物质（PFAS）污染难题，利用MIP-206基金属有机框架（MOFs）的大介孔结构和不饱和无机节点，实现对全氟羧酸（PFCAs）的高效吸附。该类材料对长链PFCAs数秒内去除效率超99%，MIP-206-OH的PFOA最大吸附容量达1758 mgPFOA/gMOF，跻身高性能MOF行列，且循环稳定性、选择性优良，结合同步辐射表征揭示吸附机理，为PFAS污染修复提供高效方案。

研究背景
1. 行业问题：PFAS因C-F键稳定，长期累积于水生系统且有毒性，PFCAs降解抗性强；传统修复方法效果有限，现有MOF吸附剂存在动力学慢、合成可扩展性低、作用机制不明等痛点。
2. 现有方案：学者利用MOFs的结构优势探索PFCAs吸附，但未解决核心痛点，也未充分利用介孔与不饱和金属节点的协同作用，对链长、孔环境的影响研究不深入。
3. 本文创新：选取MIP-206和MIP-206-OH（Zr₆O₈/Zr₁₂O₂₂节点）为吸附平台，系统探究孔亲疏水性、PFCAs链长等对吸附的影响，同步辐射表征揭示原子级作用机制，材料可克级合成，具备实际应用潜力。

实验部分
1. MOFs合成实验：180℃溶剂热法、甲酸为溶剂，克级合成MIP-206、MIP-206-OH（高微晶固体），同时合成微孔DUT-67作为对照，对比介孔与微孔的吸附差异。

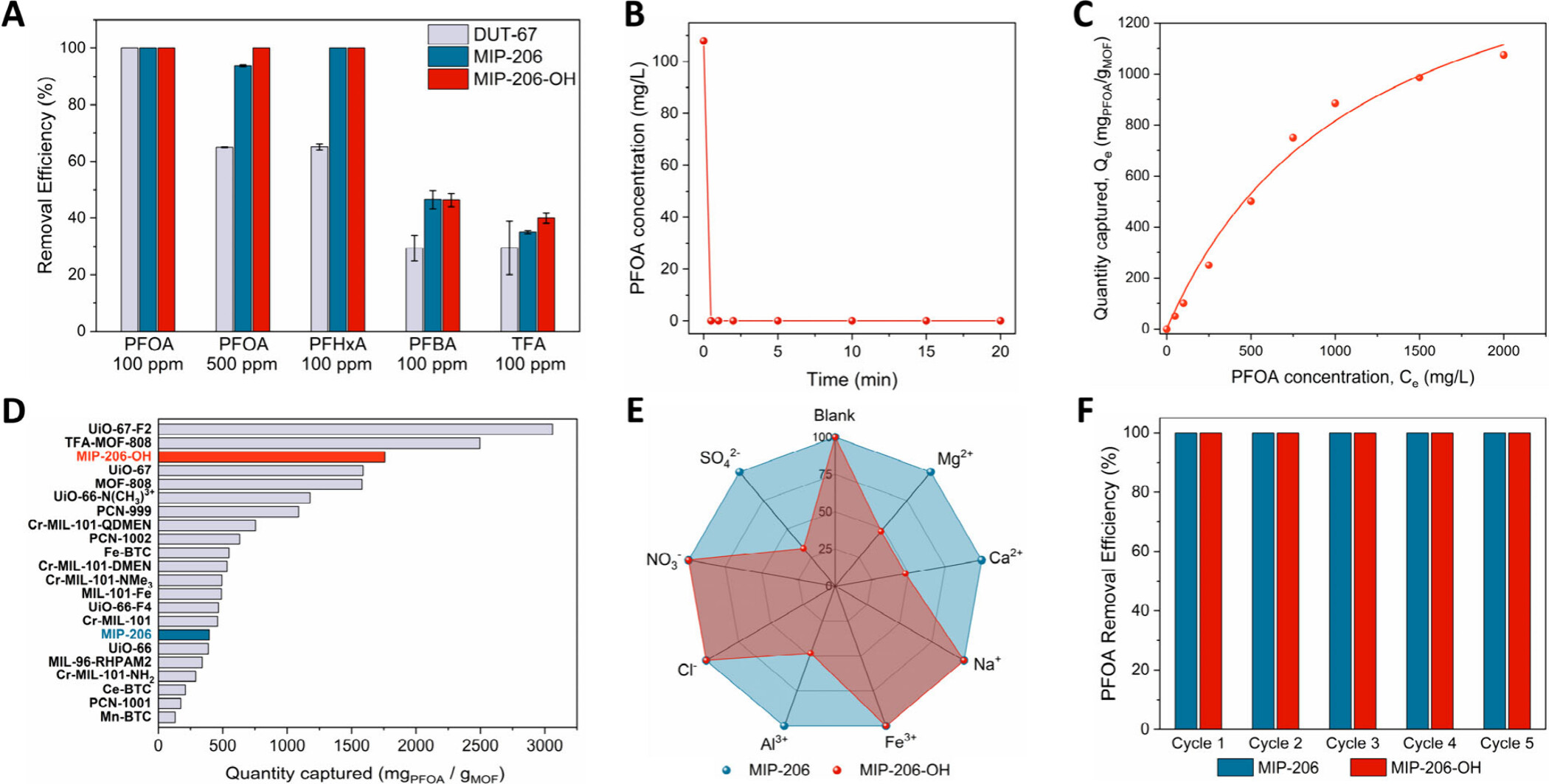

2. 基础吸附实验：MOF投加量1.0 mg·mL⁻¹，室温吸附24小时，50、100 ppm PFOA浓度下无检出；30秒内达到吸附平衡，是目前速率最快的MOF之一，远优于多数需数小时平衡的材料。
3. 容量与循环实验：Langmuir拟合显示，MIP-206最大吸附容量395 mgPFOA/gMOF，MIP-206-OH达1758 mgPFOA/gMOF；5次循环后性能稳定，PXRD证实框架结构完好。

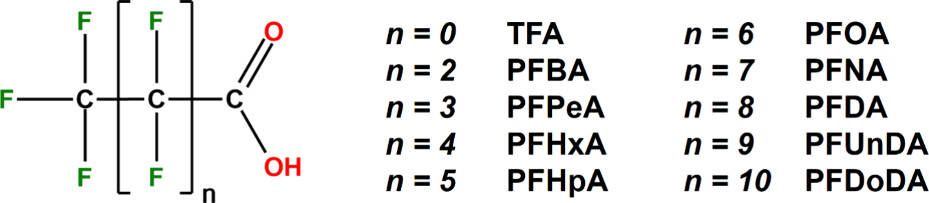

4. 选择性与链长实验：MIP-206抗离子干扰能力强，MIP-206-OH受部分离子影响；两种材料对长链PFCAs去除效率超99%，短链仅35%-50%；250 ppb低浓度下MIP-206性能优于MIP-206-OH。

分析测试

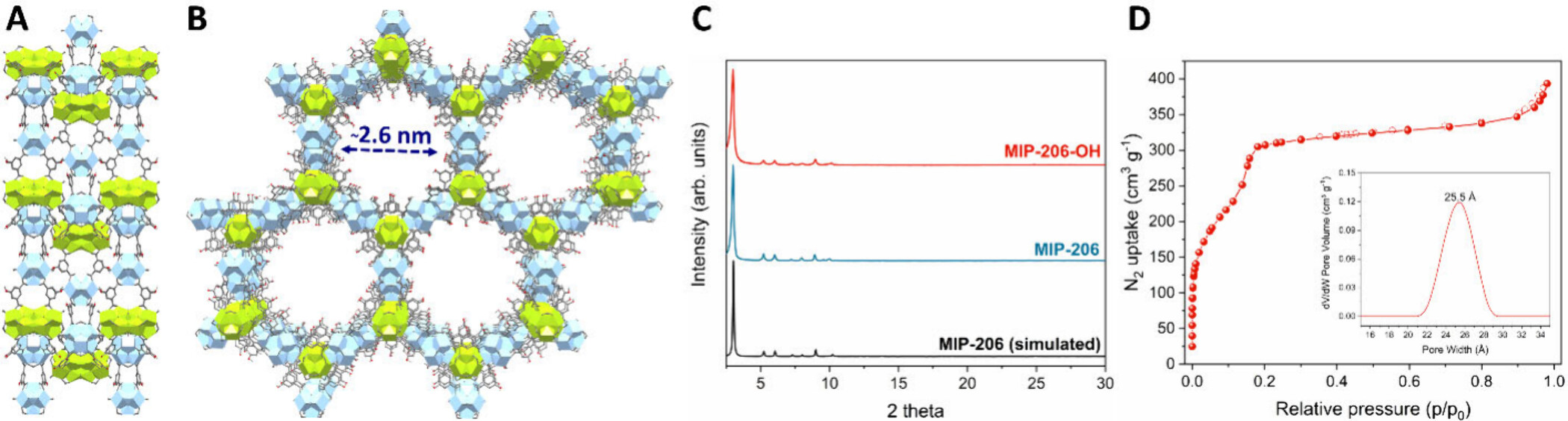

1. 结构表征：PXRD证实两种MOF同构、结晶度高，吸附及循环后结构稳定；FT-IR验证官能团；77 K N₂吸附显示孔径2.3-2.6 nm，MIP-206-OH介孔特征更显著。
2. 组成与稳定性：¹H-NMR修正化学 formula，TGA证实热稳定性良好；循环后结构完整，满足实际应用需求。
3. 吸附相互作用：¹⁹F、¹³C-NMR证实PFOA吸附及配位作用（共振峰位移明显）；同步辐射XAS、EXAFS、PDF分析，直接证实PFOA与Zr节点的配位作用，吸附仅导致框架轻微畸变。
测试揭示：介孔是超快吸附的关键，Zr₆O₈节点配位为吸附主导机制，孔环境差异影响不同条件下的吸附性能。

机理分析
1. 主导机理：以Zr₆O₈节点与PFCAs的配位作用为主，辅助介孔填充、疏水及氢键作用，Zr节点仅两个朝向介孔的位点可及，配位取代-OH/H₂O对。
2. 介孔作用：2.3-2.6 nm介孔减少传质阻力，实现30秒超快吸附，对照实验证实微孔吸附速率显著更低。
3. 取代基调控机理：MIP-206-OH的-OH基团可通过氢键辅助吸附，在高浓度PFCAs条件下提升吸附容量（1758 mgPFOA/gMOF）；但在超低浓度下，-OH基团与水分子形成氢键，产生竞争吸附，导致其性能不如MIP-206。

总结
1. 本研究筛选出MIP-206系列介孔Zr-MOFs，实现PFCAs超快高效吸附，揭示原子级吸附机理，MIP-206-OH容量达1758 mg/g，循环稳定。
2. 明确了介孔结构、不饱和Zr节点、孔功能化对吸附性能的调控作用；通过同步辐射等先进表征，从原子水平揭示了PFCAs的吸附机理，提出了多机制协同吸附的设计思路；
3. MIP-206系列材料可克级合成，有望成为适用于PFAS修复的实际应用材料。

文章标题：Ultrafast Capture of Per- and Polyfluoroalkyl Substances from Water by Mesoporous Zirconium Metal–Organic Frameworks
文章作者：Sergio Marugán-Benito, Rodrigo Gil-San-Millan, María Alarcón del Río, Lutz Ahrens, Edward Loukopoulos*, Ana E. Platero-Prats*
DOI：10.1021/acsmaterialslett.6c00186
文章链接：https://pubs.acs.org/doi/10.1021/acsmaterialslett.6c00186

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
