拓扑转化制备单晶二维亚乙烯基框架 | 上海楷树化学科技有限公司

首页 > 行业动态 > 拓扑转化制备单晶二维亚乙烯基框架

拓扑转化制备单晶二维亚乙烯基框架

宁波材料所界面高分子张涛老师团队提出曼尼希‑消除新策略，以高结晶亚胺键二维共价有机框架为前驱体，经单晶到单晶拓扑转化，精准制备系列单晶二维聚亚芳基亚乙烯基框架（2DPAVs）。转化全程严格保持长程有序，材料兼具完全共轭骨架与高结晶度，在电子、光催化领域展现优异性能。该方法将晶体生长与不可逆骨架形成解耦，突破 C=C 键低可逆性导致的结晶难题，为高性能二维共轭聚合物的精准合成与本征物性研究提供全新范式。

研究背景
1. 行业核心瓶颈
单晶 2DPAVs 因完全共轭与长程有序，是电子、光电、光催化理想材料，但合成存在根本矛盾：结晶依赖可逆键交换，而 C=C 键高度不可逆、动力学易陷阱，直接聚合难获高结晶产物，严重制约本征性能挖掘。
2. 现有解决方案局限
已发展 Knoevenagel、羟醛、HWE、Wittig、Claisen‑Schmidt 等缩合方法构建 C=C 键；也尝试竞争试剂调控、晶种引导生长、胶束辅助抑制聚集等优化结晶度，但均未解决动力学‑热力学权衡本质问题，无法稳定制备高规整单晶 2DPAVs。
3. 本文创新思路
首创曼尼希‑消除拓扑转化路线：先通过可逆席夫碱化学合成高结晶二维聚亚胺框架，再经分步水介导转化为 2DPAVs，不破坏原骨架、全程保结晶；将晶体生长与不可逆骨架形成解耦，借鉴席夫碱中间体可逆阶段思路，实现亚胺到烯烃的精准拓扑转换，兼容多样拓扑与单体，突破合成瓶颈。

实验部分
1. 二维聚亚胺前驱体制备
以 C₂、C₃对称单体为原料，经可逆席夫碱缩合，精准合成六角、方形、笼目等拓扑的高结晶二维聚亚胺框架，为后续转化提供结构基底。
2. 曼尼希‑消除单晶转化

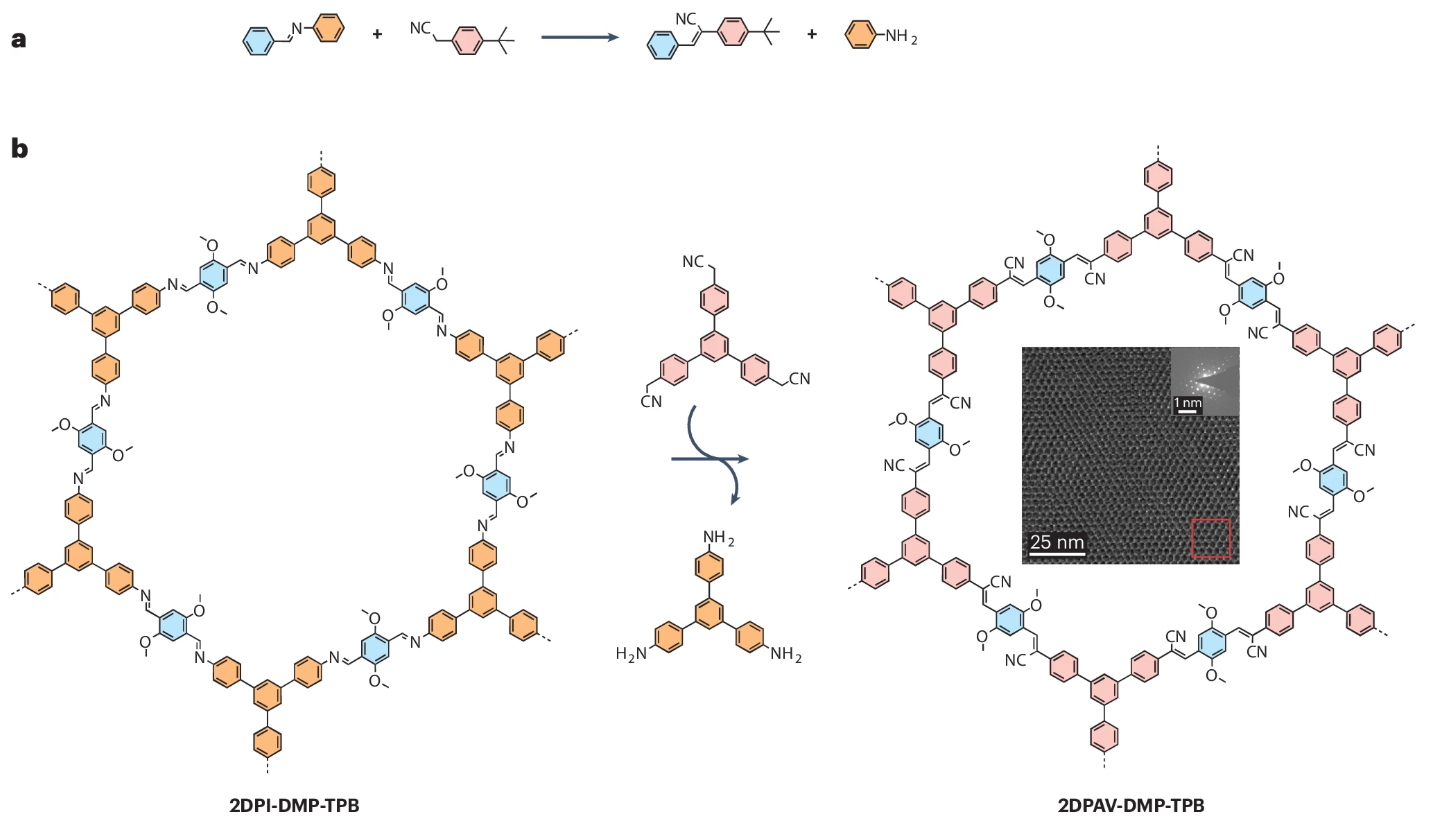

对前驱体实施水介导分步曼尼希‑消除反应，实现亚胺键向 C=C 键转化，不断裂原有连接、保留骨架与形貌，完成单晶到单晶的拓扑转换，成功制备 2DPAV–DMP–TPB 等系列单晶产物。
3. 普适性拓展实验
将策略推广至10 种以上高结晶类似物，覆盖多种拓扑结构，材料可容忍与前驱体最高 **3.5%** 的晶格失配，验证方法普适性与结构兼容性。
4. 性能对比测试
系统开展结晶态与无定形态 2DPAVs、亚胺前驱体与转化产物的光电、载流子迁移率、电导率对比，明确结晶度与键型对性能的决定性影响。
实验突破：首次实现亚胺 COF 到单晶 2DPAVs 的无损拓扑转化，获得尺寸约2 μm的高质量单晶，比表面积达~1900 m² g⁻¹，共轭与稳定性显著提升，为本征物性研究提供可靠样品。

分析测试
1. 形貌与晶体结构
HR‑TEM：呈现清晰蜂窝晶格，周期约3 nm；
低剂量 cRED（99 K）：确证六方晶胞，精修为P6/mcc 空间群、AA 锯齿堆积，建立 2DPAVs 精准结构模型；
形貌：保持前驱体片状形貌，单晶尺寸约2 μm。
2. 孔结构参数
77 K 氮气吸附测得BET 比表面积～1900 m² g⁻¹，兼具高结晶与发达多孔结构，为传质与活性位点暴露提供保障。
3. 光电与能带性质
UV‑Vis：结晶 2DPAVs 较亚胺前驱体光学 / 电子带隙窄化～0.2 eV；
DFT 计算：前线轨道离域增强、能带色散提升至 3 倍，共轭体系大幅扩展。
4. 电荷传输性能
光泵浦太赫兹电导：结晶 2DPAVs 本征迁移率比无定形高 1 个数量级；
四探针法：结晶态电导率较无定形提升 3 倍；
2DPAV–BTT–BP：本征载流子迁移率~10 cm² V⁻¹ s⁻¹，较亚胺前驱体提升近 10 倍，长程有序与键型优化是核心驱动。

机理分析
1. 转化机理
曼尼希‑消除经水介导分步进行，不裂解原连接键，仅在原位完成亚胺到 C=C 的官能团转换，骨架完整性与结晶度全程保留，从机制上避免结构无序与结晶衰退。
2. 性能提升根源
结晶度：长程有序消除晶界散射，载流子迁移率与电导率量级提升；
键型优化：C=C 键取代亚胺键，π 共轭延伸、离域增强，带隙窄化、能带色散增大，电荷传输效率飞跃；
拓扑保形：转化不改变拓扑与孔结构，高比表面积得以保留，兼顾结构稳定性与功能优势。
3. 合成策略优势
可逆亚胺化学负责高结晶生长，不可逆曼尼希‑消除负责共轭骨架锁定，两步解耦彻底解决可逆性‑结晶性‑共轭性的固有矛盾，为 sp² 碳共轭单晶 COFs 合成提供通用方案。

总结
建立曼尼希‑消除拓扑转化新方法，首次高效制备系列单晶二维亚乙烯基框架，破解 C=C 键低可逆性导致的结晶难题，填补精准合成与结构解析空白。
实现单晶到单晶转化，获~1900 m² g⁻¹高比表面积、明确堆积与空间群的单晶 2DPAVs；载流子迁移率~10 cm² V⁻¹ s⁻¹，电导率与迁移率较无定形、亚胺前驱体数倍至十倍提升，本征光电性质清晰阐明。
方法兼容多样拓扑与单体，容忍3.5% 晶格失配，可扩展至其他晶态多孔材料；高质量单晶消除晶界干扰，为有机电子、光催化的机理研究与器件开发奠定基础。

文章标题：Single-crystalline two-dimensional vinylene frameworks through topological conversion
文章作者：Shengxu Li & Tao Zhang
DOI：10.1038/s41557-026-02136-3
文章链接：https://www.nature.com/articles/s41557-026-02136-3

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
