太原理工大学杨江峰教授、张飞飞教授团队在 AIChE Journal 发表研究，通过理论设计与实验验证，成功构筑一价铜配位修饰的金属有机框架 Cu‑CFA‑1，实现对 N₂、O₂相较于 CH₄的高选择性吸附，逆转母体材料的 CH₄选择性。原位红外与计算模拟表明，三氮配位 Cu (I)（Cu (I)‑3N）显著增强给电子能力，通过电荷转移效应靶向吸附 π 酸性气体 N₂/O₂。穿透实验证实，该材料可从三元 N₂/O₂/CH₄及六元混合气中一步获得纯度 > 99.99% 的 CH₄，室温吹扫即可完全再生，为多组分体系中甲烷节能纯化提供新方案，并奠定 π 酸性气体吸附机理的理论与实践基础。

研究背景
1. 行业核心难题：高纯甲烷（>99.99%）是半导体、医药、航空航天等领域关键原料，但天然气中 N₂、O₂与 CH₄分子尺寸、极化率等理化性质极相近，传统低温高压精馏能耗极高，同时脱除 N₂/O₂杂质是行业长期未攻克的技术瓶颈。
2. 现有研究局限：传统吸附剂与多数 MOF 材料难以同时强结合 N₂与 O₂；含开放金属位点的 MOF（如 MIL‑100 (Cr)、V₂Cl₂.₈(btdd)、Cr₃(BTC)₂等）或仅对 N₂选择性好、或仅对 O₂可逆结合、或稳定性差、循环衰减明显，均无法实现 N₂/O₂/CH₄三元体系一步高效分离。
3. 本文创新思路：基于 π 酸性气体吸附机制，提出三氮配位 Cu (I) 位点设计策略，通过 DFT 筛选确认 Cu (I)‑3N 构型兼具强给电子能力与气体可及性；采用后合成修饰（金属交换、阴离子交换、热还原）制备 Cu‑CFA‑1，实现对 N₂/O₂的选择性吸附反转，一步纯化获得超纯甲烷，且材料可规模化制备、室温再生。

实验部分
1. 母体 CFA‑1 合成：以 Zn (OAc)₂・2H₂O 与 H₂bibta（5,5'- 联苯并三氮唑）为原料，在 DMF/DMA 体系中优化制备 Zn₅(OAc)₄(bibta)₃，得到浅棕色微晶粉末。

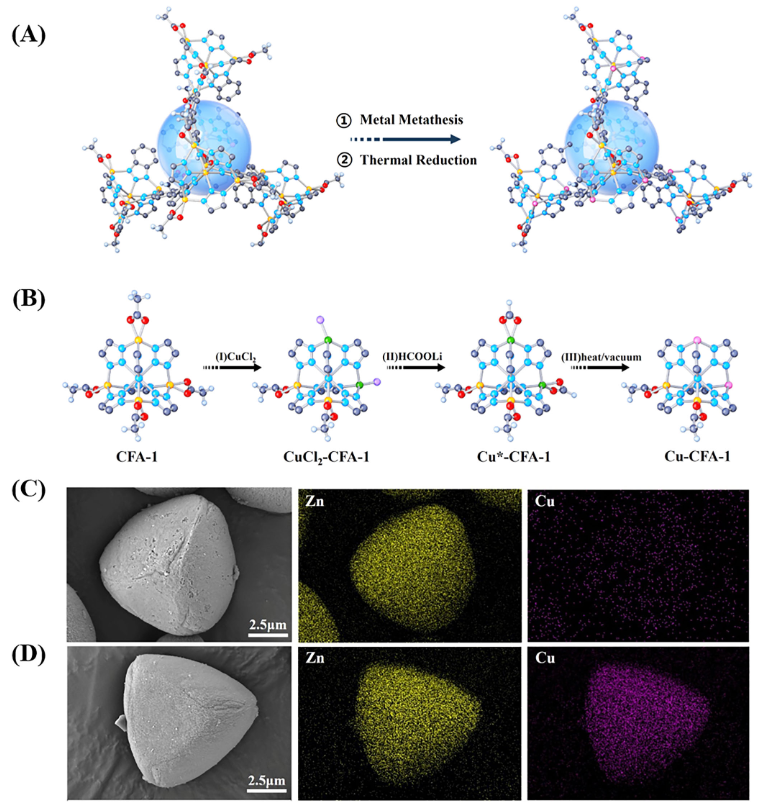

2. Cu‑CFA‑1 制备：CFA‑1 与 CuCl₂在 DMA 中进行金属离子交换得到 CuCl₂‑CFA‑1；经甲酸锂甲醇溶液阴离子交换，再真空热还原，获得含三角锥 Cu (I) 位点的 Cu‑CFA‑1，组成为 Zn₃Cu₂(OAc)₂(bibta)₃，单批次可克级制备，总收率约 70%。
3. 气体吸附测试：在 273、298、313 K 及 1 bar 下测定 CH₄、N₂、O₂、CO₂、C₂H₆、C₃H₈纯组分吸附等温线，计算吸附量、IAST 选择性与等量吸附热。
4. 动态穿透实验：在 298 K、1 bar、3 mL・min⁻¹ 流速下，完成 N₂/CH₄（20/80）、N₂/O₂/CH₄（16/4/80）、六组分（N₂/O₂/CH₄/CO₂/C₂H₆/C₃H₈，8/2/80/1/6/3）混合气动态穿透，对比 MIL‑100 (Cr)、TYUT‑96Cr，并进行 5 次循环再生测试。
5. 实验突破：首次实现室温下一剂同步选择性捕获 N₂与 O₂，一步得到 > 99.99% CH₄；材料循环稳定、再生温和，突破传统材料无法兼顾 N₂/O₂共分离的瓶颈。

分析测试
1. 结构与形貌表征

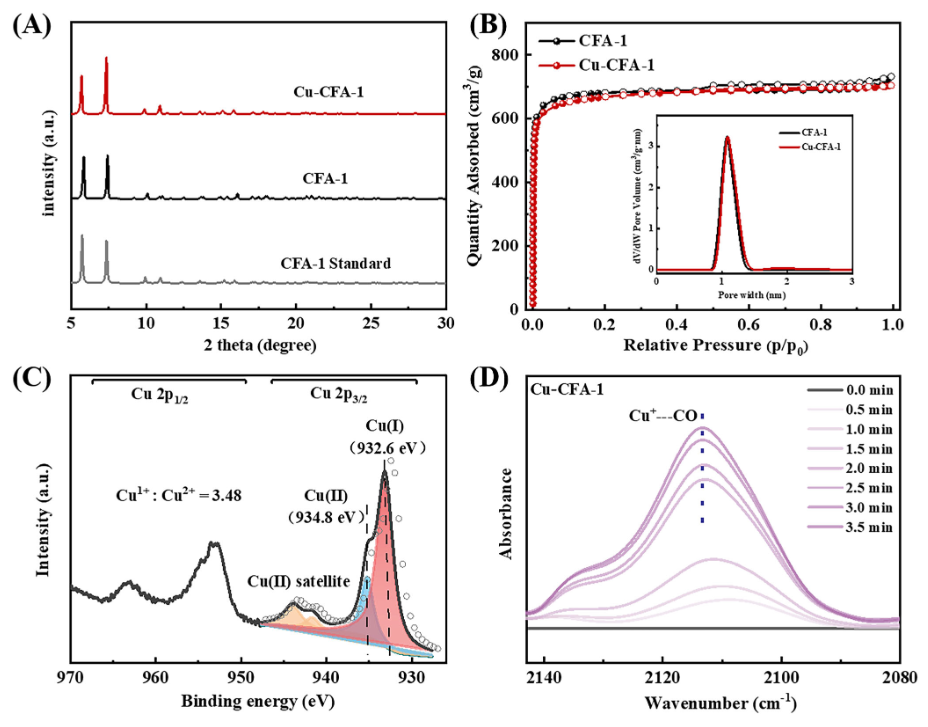

PXRD：Cu‑CFA‑1 保持 CFA‑1 晶体结构，无骨架坍塌。
77 K N₂吸附：典型 I 型等温线，BET 比表面积2636 m²·g⁻¹，孔径10.8 Å，孔结构完整。
SEM/EDS：保持母体多面体形貌，Cu 元素均匀分散，证实离子交换成功。
ICP / 元素分析：Zn 14.2 wt%、Cu 9.1 wt%，摩尔比与 Zn₃Cu₂(OAc)₂(bibta)₃理论值一致。
2. 铜价态与配位环境
XPS：Cu 2p₃/₂主峰 932.9 eV（Cu (I)）、934.4 eV（Cu (II)），Cu (I)/Cu (II)≈3.5:1，Cu 以一价为主。

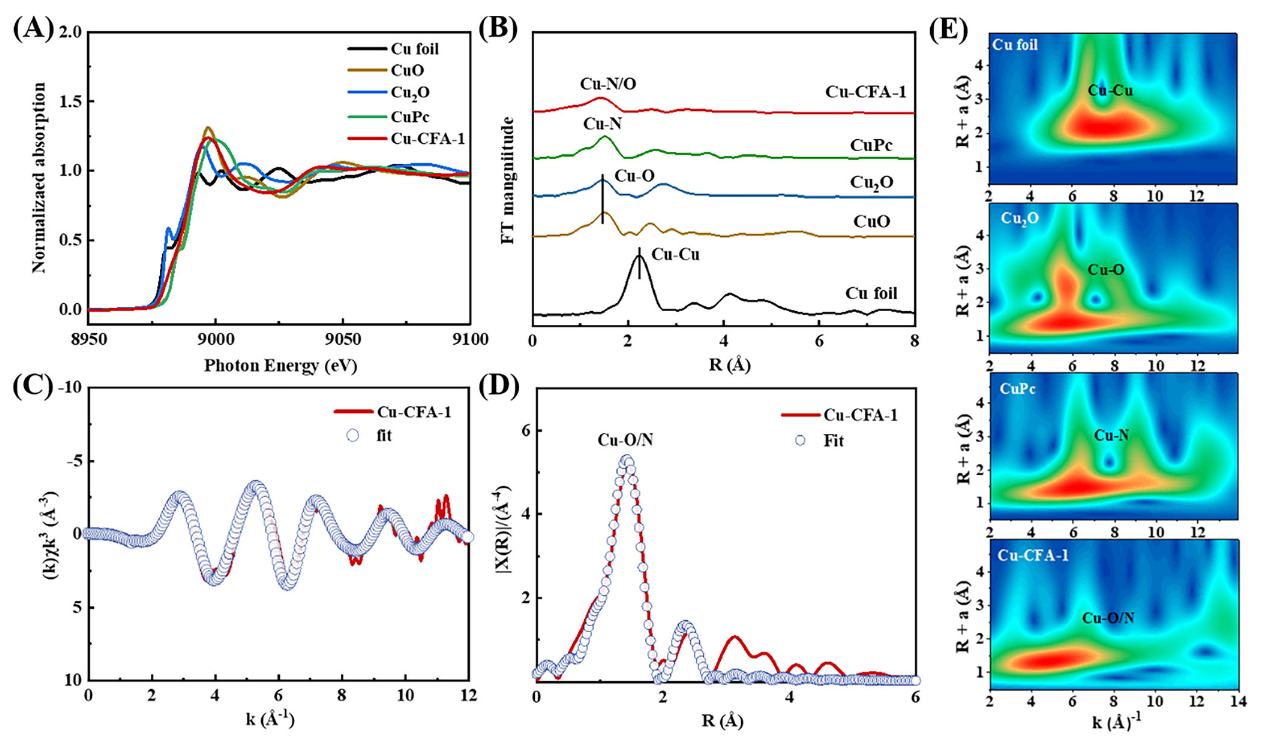

XANES/EXAFS：Cu 价态平均 1.23，Cu‑N/O 配位峰 1.51 Å，无 Cu‑Cu 峰，呈原子级分散；配位数约 3.4，符合 Cu (I)‑3N 预测模型。
原位 CO‑IR：123 K 下出现 2113 cm⁻¹ 特征峰，证实 Cu (I) 活性位点存在。
3. 气体吸附性能
298 K、1 bar：N₂吸附量21 cm³·g⁻¹，O₂23 cm³·g⁻¹，显著高于 CH₄。
IAST 选择性：O₂/CH₄达4.3，N₂/CH₄达1.9。
等量吸附热：O₂46.37 kJ·mol⁻¹、N₂36.98 kJ·mol⁻¹、CH₄17.90 kJ·mol⁻¹，强化学吸附作用明确。
4. 热稳定性：TGA 显示 Cu‑CFA‑1 热稳定至750 K，满足工业应用要求。

机理分析

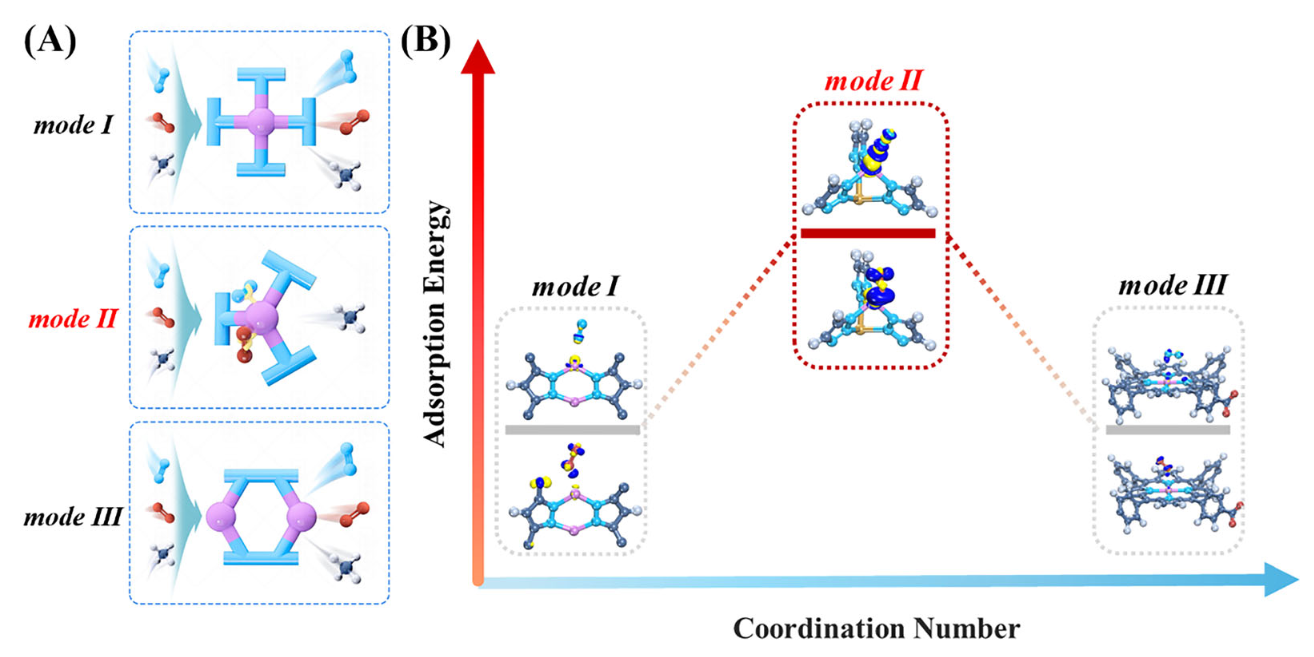

1. 位点设计机理：DFT 对比三种配位模型，Cu (I)‑3N 不饱和构型电子转移最显著，对 N₂/O₂吸附能最低、结合最强；饱和位点活性受限，低配位位点无法形成有效 π 反馈键。
2. 吸附作用机理：原位 DRIFTS 观测到 Cu (I)‑N₂（2242 cm⁻¹）与 Cu (I)‑O₂（超氧特征峰）信号；DFT 计算 Cu‑N 键长 1.83 Å、Cu‑O 键长 1.93 Å，CH₄与 Cu 保持非键合距离 2.73 Å。
3. 电子作用本质：Cu (I) 的 HOMO 向 N₂/O₂的 LUMO 电子转移，形成电荷转移与 π 反馈键；Bader 电荷显示 O₂获 0.47 e、N₂获 0.19 e，远高于 CH₄的 0.07 e，实现对 π 酸性气体的精准识别吸附。

总结
理论创新：建立三氮配位 Cu (I) 位点设计准则，通过电荷转移效应实现对 N₂/O₂的强选择性识别，突破传统物理吸附难以区分相近小分子的局限。
材料突破：开发后合成修饰路线制备 Cu‑CFA‑1，结构稳定、比表面积高、Cu (I) 位点原子级分散，实现吸附选择性从 CH₄优先到 N₂/O₂优先的反转。
应用突破：室温常压下从三元、六组分混合气中一步产出 > 99.99% 高纯 CH₄，He 吹扫即可完全再生，循环性能优异，可克级放大，具备工业应用潜力。
学科价值：完善 π 酸性气体在低价过渡金属位点上的吸附机理，为天然气纯化、电子特气制备等领域提供节能高效新平台。

文章标题：Immobilization of trigonal pyramidal copper(l) sites into bibenzotriazole Metal-Organic Framework for efficient one-step methane purification
文章作者：Yuan Li, Zhiwei Zhao, Feifei Zhang, Yating Wang, Yanjie Wang, Xiaoqing Wang, Jinping Li, Jiangfeng Yang
DOI：10.1002/aic.70398
文章链接：https://aiche.onlinelibrary.wiley.com/doi/10.1002/aic.70398
