English
+86-21-51987688
sales@chemsoon.com
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
可定制MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
含钴MOF材料
含镍MOF材料
含铈MOF材料
其它金属MOF材料
双金属/MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
DABCO DMOF材料
其他构型MOF材料
不同功能的MOF材料
MOF气体吸附和分离
MOF吸附和分离H2
MOF吸附和分离H2
MOF吸附分离CO2
MOF吸附和分离CH4
MOF吸附其他气体
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
其他C4-C10烃类分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
MOF掺杂复合与衍生
MOF碳化材料
HOF氢键有机框架材料
COF-有机多孔材料
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺TP-COF材料
TpPa-1类似COF
TpBD类似COF
TpTP类似COF
其他Tp类COF
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
不同功能特点COF材料
光电功能COF材料
卟啉酞菁基COF材料
噻吩噻唑基COF材料
杂稠环COF材料
AIE-COFs
三苯胺COF材料
三嗪/三苯基苯COF
侧链可后修饰的COF
羟基侧链的COF
乙烯基/炔基侧链COF
可离子化COF
可络合金属COF
特殊形貌和分散性COF
不同拓扑结构COF材料
3D-COF材料
高分子功能材料
g-C3N4 碳化氮
杂多酸POMs
RAFT试剂
离子液体
光电材料
光电材料
荧光探针及中间体
光电材料中间体
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
医药中间体
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> SU-102—一种干燥条件下可无滞后高容量吸水的MOF材料
SU-102—一种干燥条件下可无滞后高容量吸水的MOF材料
摘要

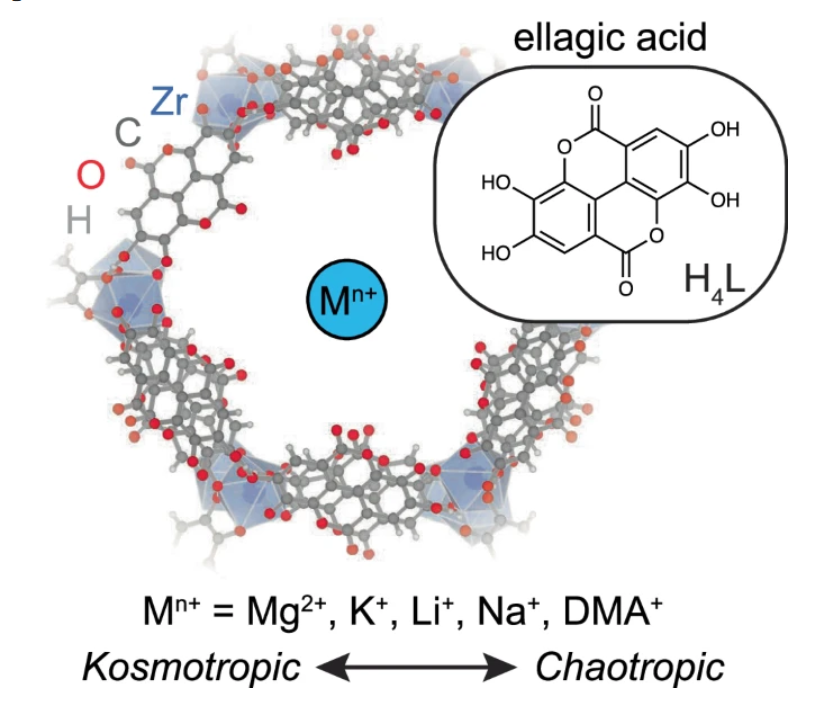

MIT的Mircea Dincă团队发表的研究中(Nature Comm. 2025, 16, 4297)针对干燥条件下水吸附剂难以同时实现无滞后行为与循环稳定性的难题,以阴离子MOF SU-102([(CH₃)₂NH₂]₂[Zr(HL)₂],H₄L=鞣花酸)为基底,通过后合成阳离子交换,制备出系列M-SU-102水吸附剂。其中Mg-SU-102性能最优,4.3% RH下敏锐吸水,最大重量吸附容量0.41 g/g(15% RH时0.29 g/g),500次吸附-脱附循环后容量损失极小且无滞后。研究通过振动斯塔克光谱探究局部电场,发现吸水RH趋势遵循霍夫米斯特型序列,为多孔离子吸附剂设计提供基础原理。
研究背景
1. 行业问题:
干旱地区大气集水、干燥等应用中,低RH下循环吸附水汽且滞后性小的吸附剂至关重要,但现有吸附剂难以同时实现低RH高容量(>0.3 g/g)、小滞后性与良好循环稳定性,高亲水性材料易出现动力学滞后。
2. 现有方案:
多种MOFs材料(如MOF-303, MIL-160等)被视为干燥条件下潜在的理想水吸附剂,研究者多调控配体、金属节点等,对孔道电荷平衡阳离子的影响研究有限,无系统趋势报道。
3. 本文创新:
选取水稳定且易阳离子交换的SU-102,通过后合成交换引入5种阳离子制备M-SU-102,系统探究阳离子对吸水临界RH的影响,利用振动斯塔克光谱量化电场与吸水性能的关联,筛选出最优Mg-SU-102,解决现有痛点。
实验部分
1. DMA-SU-102合成:
以鞣花酸(1200 mg,2当量)和ZrOCl₂·8H₂O(640 mg,1当量)为原料,加入DMF、去离子水与冰醋酸混合溶剂,80℃回流48小时,离心分离、水洗、干燥后得到产物。
2. M-SU-102制备:
200 mg DMA-SU-102加入对应阳离子盐溶液,室温搅拌1天、离心,重复1次后水洗,得到目标产物(M=Li⁺、Na⁺、K⁺、Mg²⁺、TMA⁺)。
3. 交换效率验证:
ICP-MS和NMR检测显示,各阳离子交换效率接近化学计量比(Li 99.75%、Na 98.25%、K 98.95%、Mg 95.7%、TMA≈100%)。
4. 性能与机理研究:

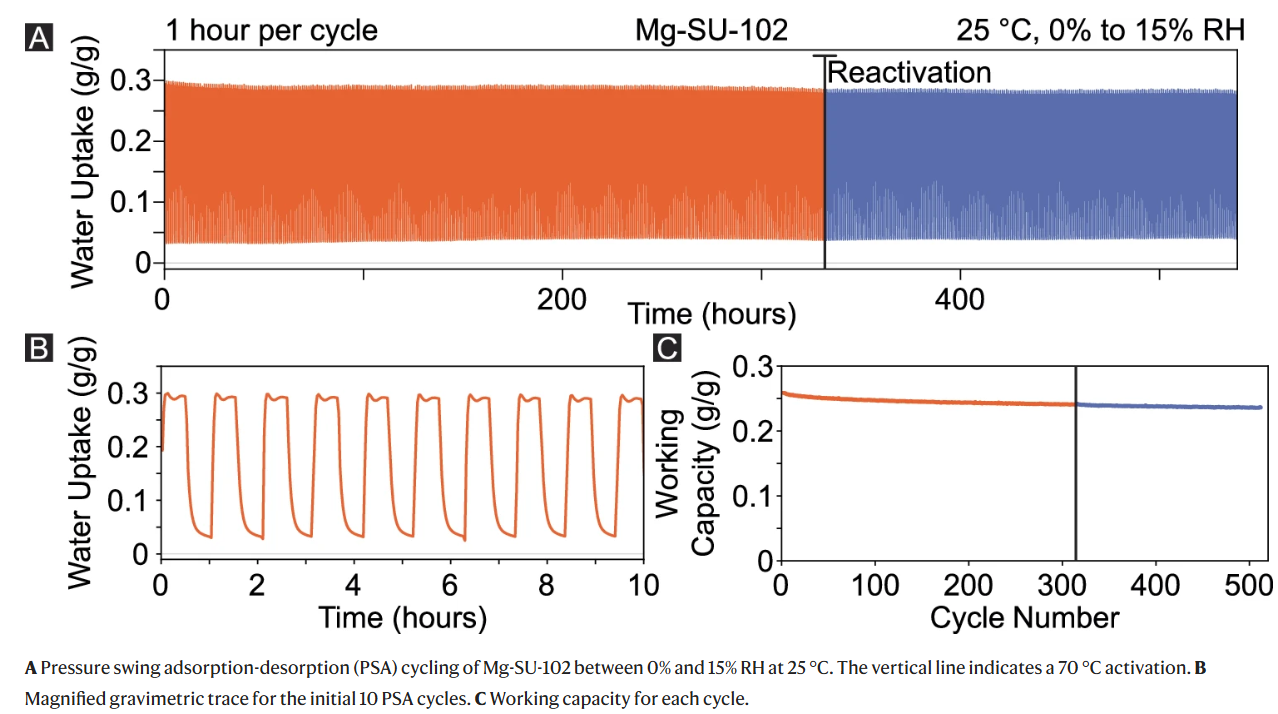

重量法测试水吸附等温线,对Mg-SU-102进行变温测试和512次PSA循环实验;结合DRIFTS、振动斯塔克光谱及DFT计算,探究局部电场与孔道水结构。
实验小结:
实现M-SU-102高效制备,Mg-SU-102低湿度吸水性能与循环稳定性突出,建立电场与吸水性能的定量关联。
分析测试
1. 结构与孔隙:

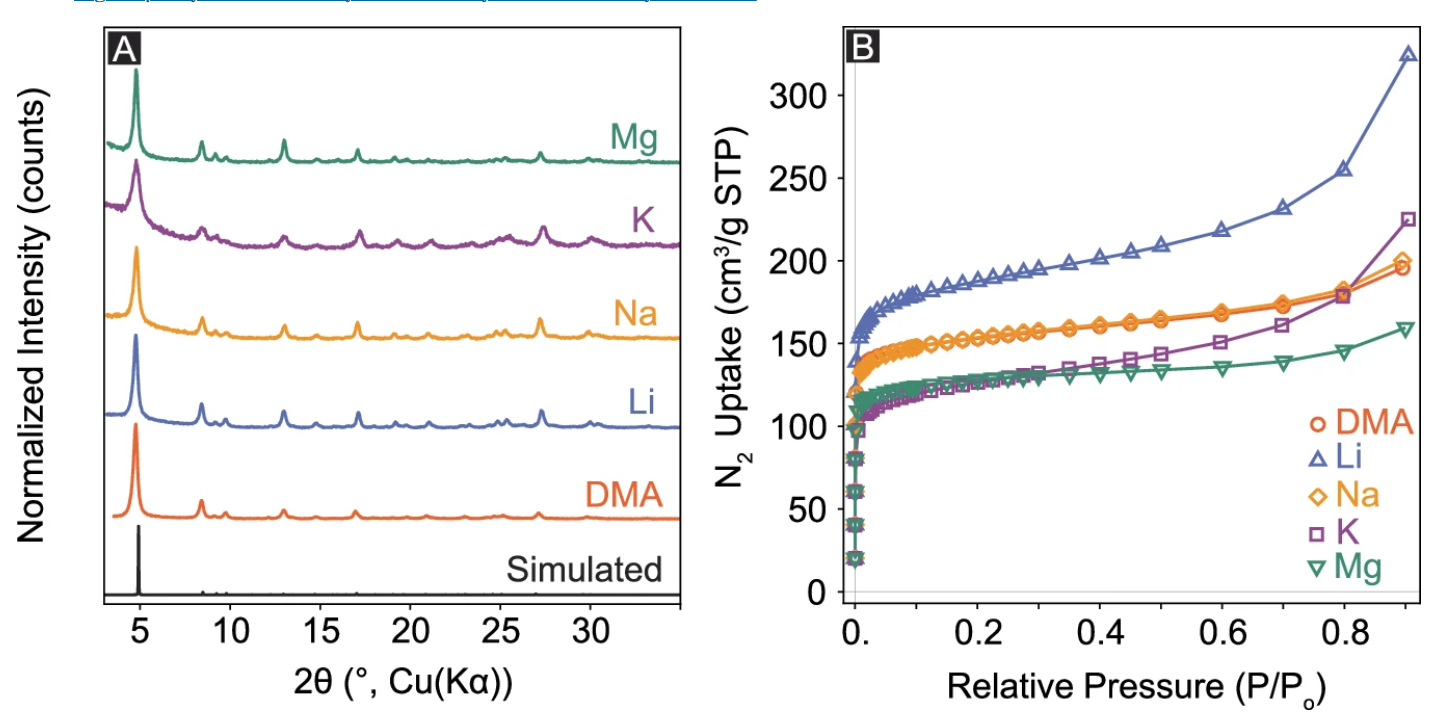

PXRD证实所有样品结晶度良好;77K氮气吸附显示,BET比表面积:DMA-SU-102 605 m²/g、Li-SU-102 722 m²/g、Na-SU-102 601 m²/g、K-SU-102 475 m²/g、Mg-SU-102 505 m²/g、TMA-SU-102 340 m²/g;孔体积:DMA-SU-102 0.30 cm³/g、Li-SU-102 0.50 cm³/g等,SEM显示形貌均一。
2. 热稳定性:
TGA表明80℃活化后配位水未去除,质量损失小;元素分析、ICP-MS和NMR验证样品组成与阳离子交换有效性。
3. 水吸附性能:

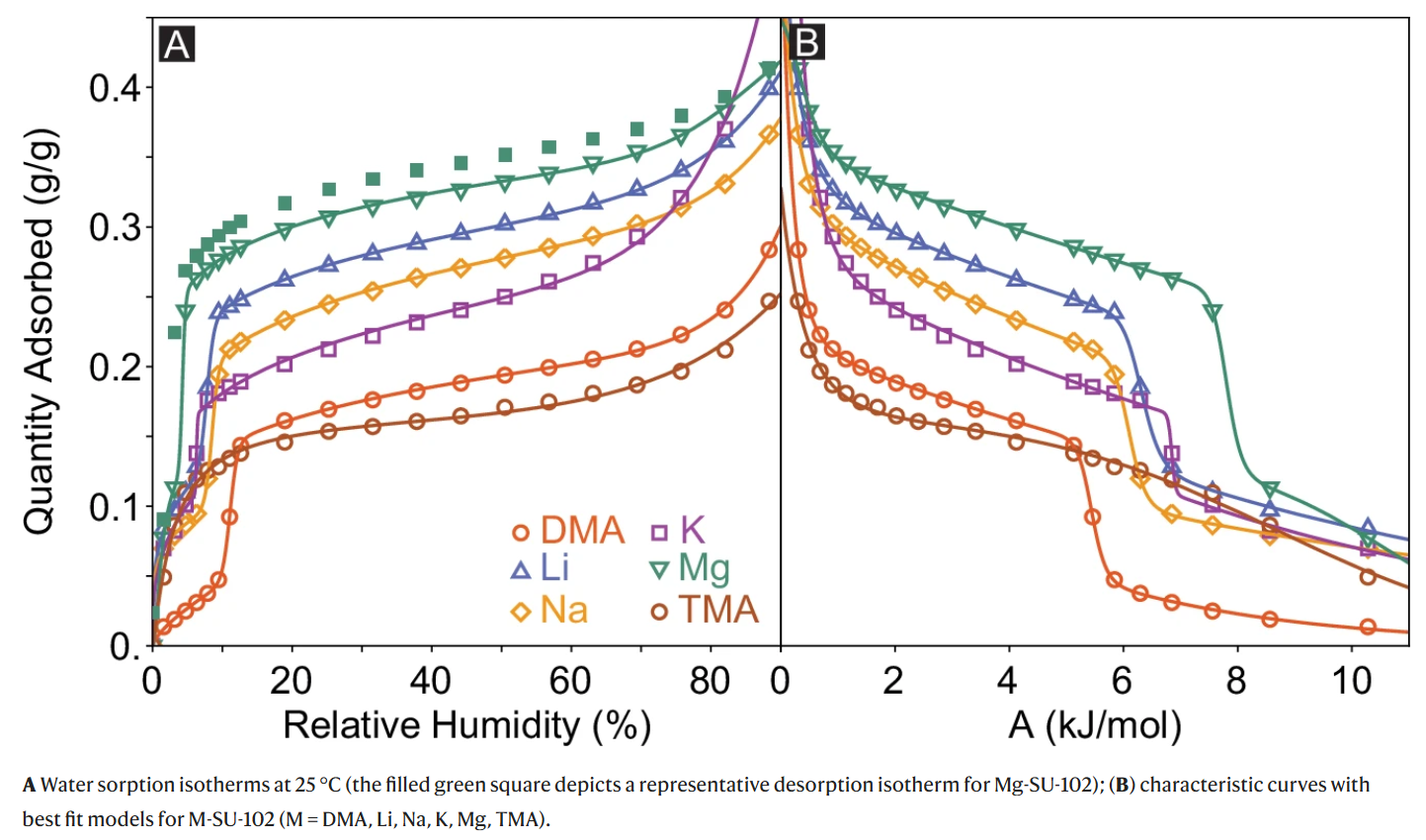

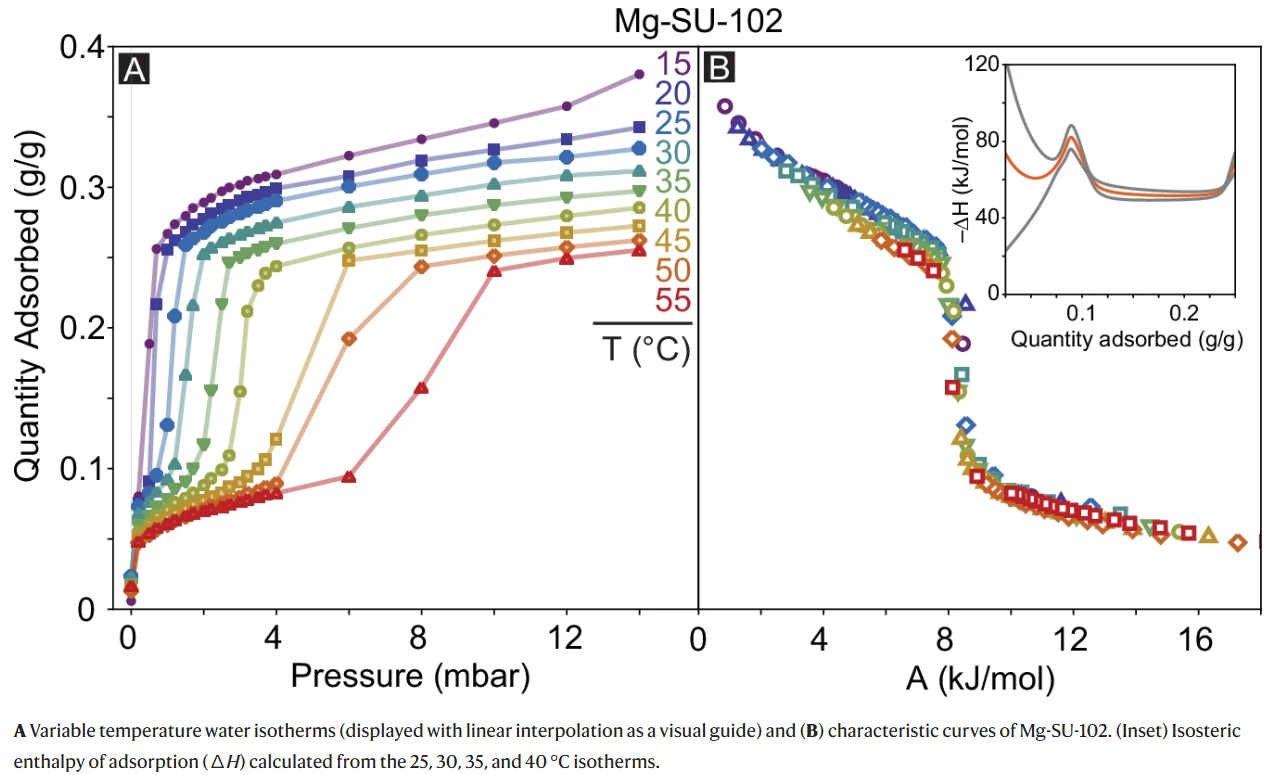

25℃下,前5种样品吸附等温线呈S型,临界RH趋势Mg < K < Li < Na < DMA(4.3%-11.1% RH),Mg-SU-102最大容量0.41 g/g;TMA-SU-102呈I型等温线。Mg-SU-102变温测试吸附焓为-49至-56 kJ/mol。
4. 光谱与电场测试:
DRIFTS显示前4种金属阳离子样品有自由水信号,C=O振动模式分裂;振动斯塔克光谱显示νasym(C=O)频率1701-1687 cm⁻¹,与临界RH对数线性相关(R²=0.992)。
测试小结:
阳离子交换不破坏SU-102结构,阳离子通过调控电场和孔道水结构影响吸水性能,Mg²⁺显著提升亲水性。
机理分析
1. 阳离子交换与稳定性:
SU-102阴离子框架的DMA⁺可高效交换,不破坏结构;阳离子尺寸和电荷导致孔隙参数略有差异,配位水保障框架稳定。
2. 水吸附增强机理:
1) DMA-、Li-、Na-、K-、Mg-SU-102遵循毛细管凝聚吸附机理,先在Zr节点或金属阳离子处发生预润湿吸附,再进行毛细管凝聚,呈现S型吸附等温线
2) 其吸水临界湿度遵循霍夫米斯特型序列,阳离子通过直接或间接影响孔道水溶剂化能力,调控吸水性能——Mg²⁺作为强 kosmotrope(结构促进剂),将吸水临界湿度降至最低。
3) TMA-SU-102因阳离子尺寸较大,导致有效孔道尺寸减小,且无法参与氢键形成,阻碍氢键网络构建,故呈现非阶梯式吸附,不遵循毛细管凝聚机理。
3. 电场与吸水关联:
鞣花酸C=O作为斯塔克探针,量化孔道内局部电场强度(由吸附水分子偶极子和阳离子电荷共同产生)。νasym(C=O)频率红移程度与局部电场强度正相关,红移越大,局部电场越强,材料亲水性越强,吸水临界湿度越低。
4. 循环稳定性:
Mg-SU-102高稳定性源于强配位作用和稳定孔道,512次循环容量损失小,初始容量下降与样品质量减少有关。
总结
1. 本研究以SU-102为基底,通过后合成阳离子交换制备M-SU-102,探究阳离子对吸水性能的影响,建立霍夫米斯特型序列关系,筛选出最优Mg-SU-102。
2. Mg-SU-102在4.3% RH下实现敏锐吸水,最大吸附容量达0.41 g/g,循环512次后容量损失极小且基本无滞后,性能优于现有低湿度MOF吸附剂;
3. 提出利用振动斯塔克光谱探究MOF孔道局部电场的新方法,为多孔离子吸附剂的设计提供了基础原理;阳离子交换策略简便高效,可实现规模化制备,具有良好的实际应用潜力。
文章标题:
High-capacity water sorbent cycles without hysteresis under dry conditions
文章作者:
Julius Oppenheim, Zhentao Yang, Bhavish Dinakar & Mircea Dincă
DOI:
10.1038/s41467-025-59551-2
原文链接:
https://www.nature.com/articles/s41467-025-59551-2
本文为科研用户原创分享,用于学术宣传交流,具体细节请查阅原文。如有错误、侵权,请联系修改删除,未经允许不得复制转载。
购销咨询
技术咨询
选择分类
