摘要
韩国汉阳大学Sung Hyun Park团队的JACS文章中针对MOF薄膜难以同时实现大面积、分级微/大孔结构、结构完整性和均匀性的难题，提出亲水-亲油平衡（HLB）引导的自组装策略，成功制备出具有明确双峰孔结构的分级大孔UiO-66（Ce）薄膜。通过调控总HLB值（HLBtotal）和表面活性剂结构，在HLBtotal=11时获得均匀薄膜；耗散粒子动力学（DPD）模拟揭示HLB差异对胶束相容性的影响，该薄膜在甘油缩醛化反应中催化性能优异，为先进多孔材料设计提供基础思路。

研究背景
1. 行业问题：MOF薄膜具有多功能特性和微孔结构，应用潜力巨大，但传统MOF薄膜以微孔为主，阻碍传质、限制活性位点可及性；同时，大面积分级微/大孔MOF薄膜的精准调控难度大，存在结晶度、孔隙率与完整性的权衡难题。
2. 现有方案：配体延长、模板法等策略难以实现大面积均匀大孔结构；胶束基软模板法可形成分级多孔结构，但衬底负载的连续分级MOF薄膜研究匮乏；双表面活性剂体系的HLB调控机理研究不足，多聚焦经验优化，未明确其对胶束组装和孔结构的影响。
3. 本文创新：通过疏水性Pluronic P123与亲水性共表面活性剂复配，调控胶束HLBtotal和界面张力，结合DPD模拟揭示机理，成功制备均匀分级大孔UiO-66（Ce）薄膜，策略可拓展至ZIF体系，解决传统MOF薄膜传质和活性位点难题。

实验部分
1. 衬底改性准备：硅片经丙酮、乙醇超声清洗，氧气等离子体处理后，浸入PVP水溶液超声改性，冲洗备用。
2. 规整介孔UiO-66(Ce)薄膜合成：甲苯/水乳液体系中，将P123与共表面活性剂（P105、F127、F108）复配，加入甲苯、乙酸、硝酸铈铵等试剂，搅拌形成微乳液后加入BDC反应，洗涤干燥得产物，通过调整表面活性剂比例调控HLBtotal。
3. 介孔ZIF薄膜合成：采用相同HLB策略，将表面活性剂混合物溶于含甲醇的去离子水，加入甲苯和ZIF前驱体溶液，反应后洗涤干燥，制备ZIF-8和ZIF-67薄膜。
4. 催化性能测试：以HLBtotal=11时的HMUF300薄膜为催化剂，进行甘油缩醛化反应，通过¹H NMR分析产物，开展循环稳定性和底物通用性测试。
5. 模拟实验：DPD模拟分析胶束组装行为，GeoDict软件构建薄膜虚拟模型，模拟传质效率。
实验小结：实现4英寸晶圆级无裂纹分级大孔UiO-66（Ce）薄膜可控制备，HMUF300在甘油缩醛化反应中收率达98.8%，策略可拓展至其他MOF体系。HLBtotal=11为最优制备条件，薄膜结晶度高、结构稳定，传质和活性位点优势显著。

分析测试

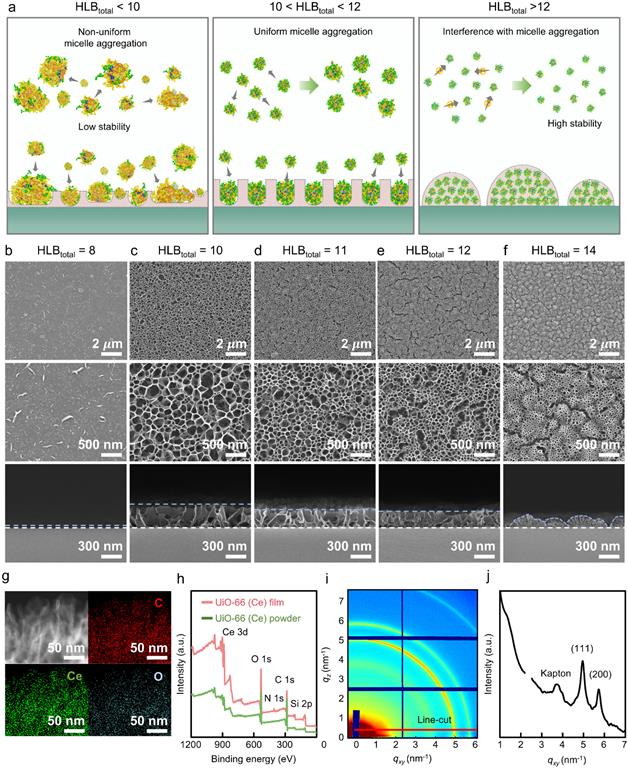

1. 形貌与结构：FE-SEM显示HLBtotal=11时薄膜均匀，平均费雷特直径74.6 nm；EDS证实元素分布均匀，XPS显示循环后Ce³⁺比例下降；GISAXS和XRD证实结晶度和相纯度良好。
2. 孔隙与吸附：氮气吸附测试显示比表面积11.5 m²/g、孔体积0.95 cm³/g，NLDFT和BJH模型证实存在微、中、大孔；CA和表面张力测试显示HLBtotal=11时界面性能最优。
3. 稳定性：薄膜在多数条件下稳定，4批实验证实重复性良好；
4. 模拟测试：
1) P123/P105体系在300k步内形成离散球形混合胶束，而P123/F127、P123/F108体系需500k步且胶束相容性较差

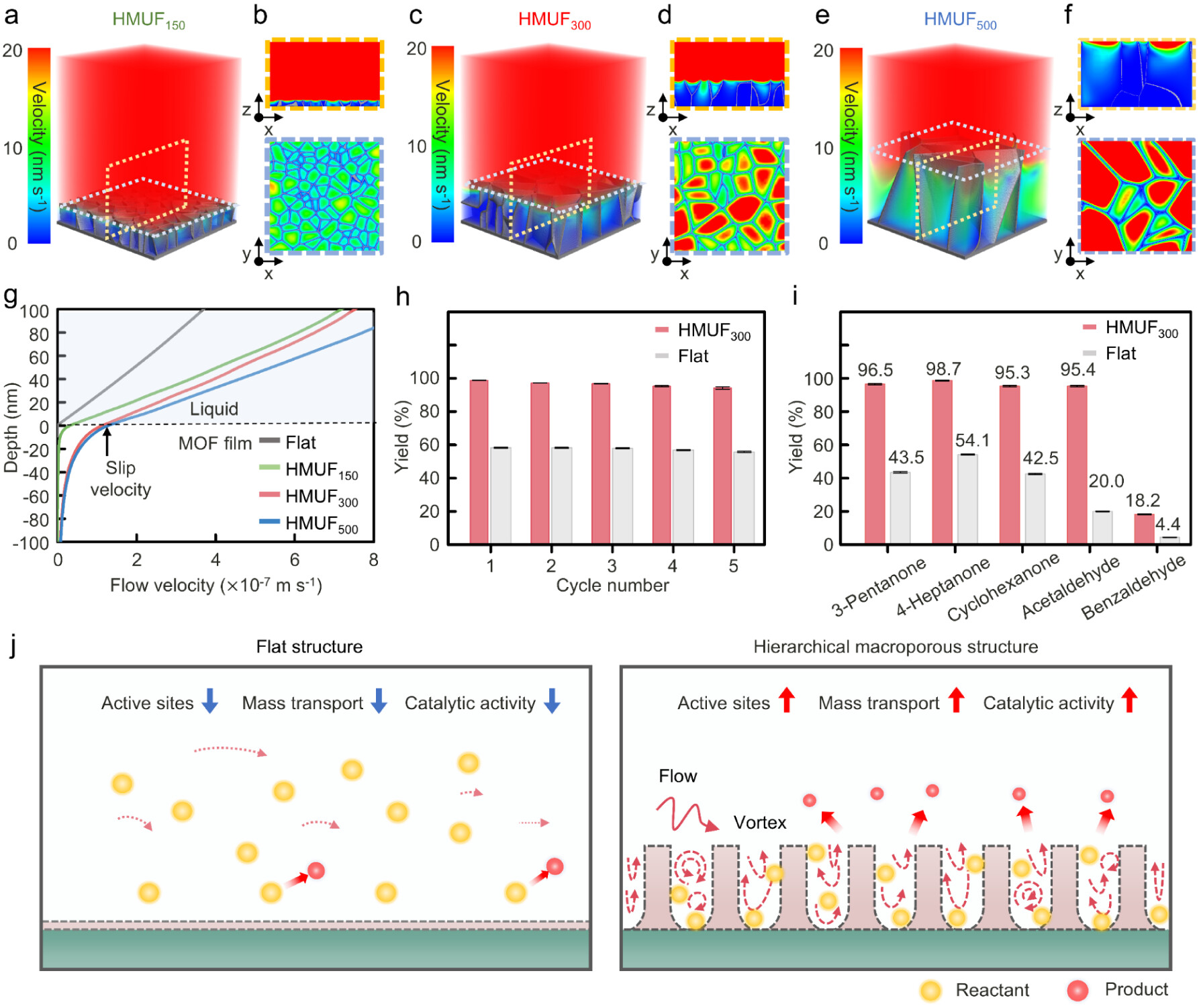

2) 流体模拟显示，HMUF300的滑移速度为1.13×10⁻⁸ m/s，滑移深度290 nm，吸附率达97.5%，远超平板薄膜（46.6%）。

机理分析

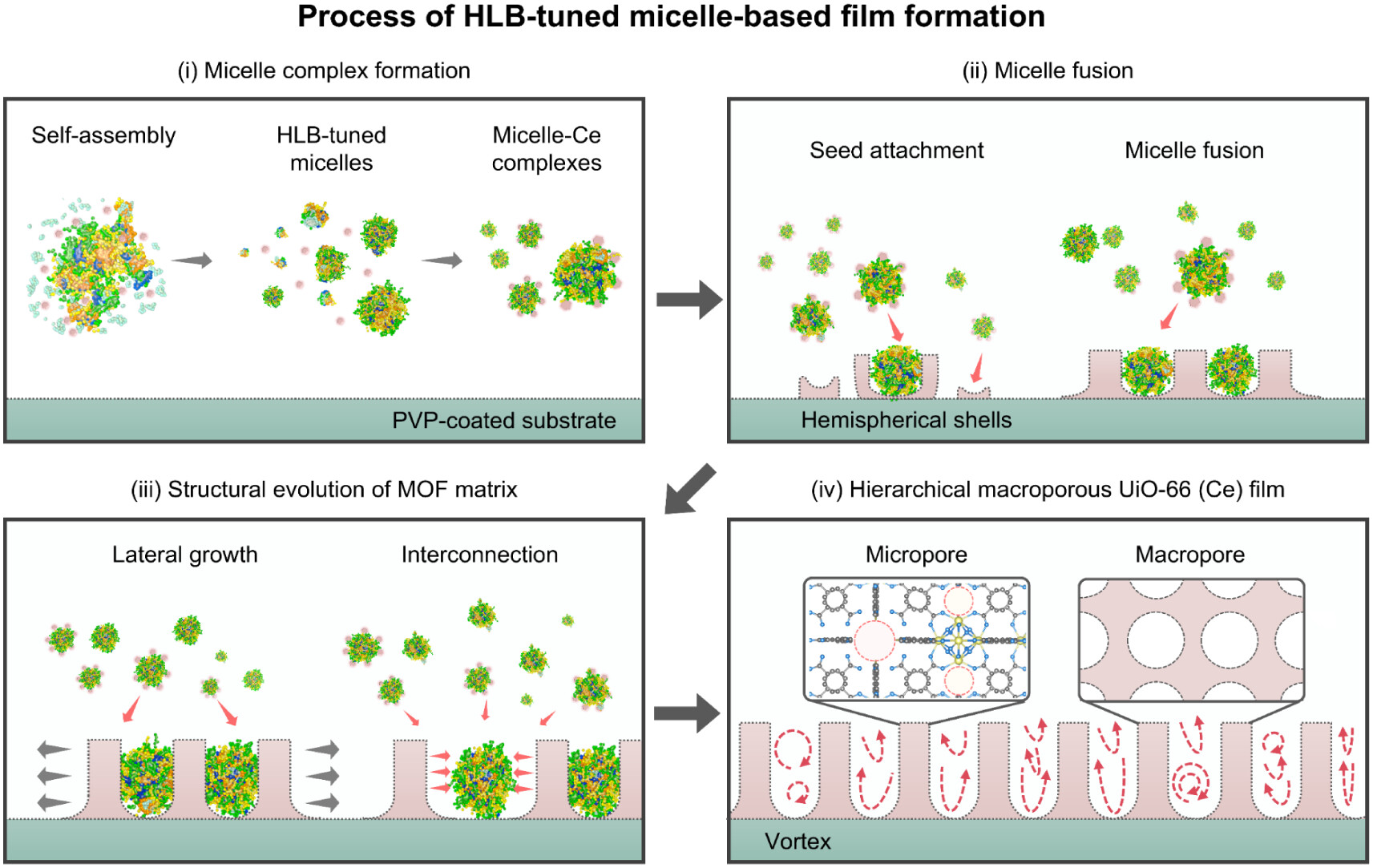

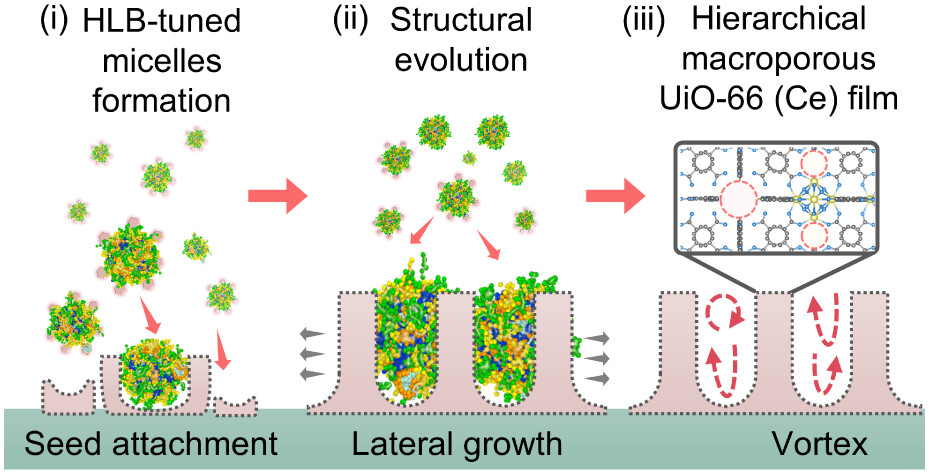

1. 薄膜生长机理：HLBtotal调控界面张力是核心，HLBtotal<10时形成不规则纳米片，10-12时形成均匀分级大孔薄膜，>12时形成岛状结构，生长模式随HLBtotal从Frank-van der Merwe转变为Volmer–Weber。
2. 胶束组装机理：HLB差异、分子量及EO/PO嵌段结构影响胶束相容性，P105与P123相容性最优，HLBtotal过高会导致胶束尺寸过小，影响孔结构。
3. 催化性能机理：分级大孔结构提升比表面积和传质效率，结合UiO-66（Ce）的酸性，实现高催化收率；循环稳定性下降源于Ce³⁺氧化和孔道堵塞。

总结
1. 本研究提出HLB引导的自组装策略，通过复配不同HLB值的Pluronic表面活性剂，精准调控胶束总HLB值和界面张力，成功制备出大面积、无裂纹的分级大孔UiO-66（Ce）薄膜，并将该策略拓展至ZIF-8和ZIF-67体系，具有良好的通用性。
2. 结合DPD模拟和流体模拟，系统揭示了HLB调控胶束组装、薄膜生长及催化性能的内在机理，解决了传统MOF薄膜结晶度、孔隙率与完整性的权衡难题，实现了分级大孔薄膜的可控制备；

文章标题：Self-Assembly of Hierarchical Macroporous Metal–Organic Framework Films Guided by Hydrophilic–Lipophilic Balance
文章作者：Sung Hyun Park, Jihong Park, Seunghee Kim, Chanhwi Lee, Sang Min Lim, Hyungjun Kim, Seungwon Jung, Joonseok Lee*
DOI：10.1021/jacs.6c02716
原文链接：https://pubs.acs.org/doi/10.1021/jacs.6c02716
