碳纳米管CNT生长机制的新解读
摘要：
SMALL 2026, , DOI: 10.1002/smll.202514718近期发表的这篇文章[Do We Really Know Why Carbon Nanotubes Grow? ]中对凝聚态物理和纳米材料合成领域的一个经典范式提出了挑战。研究团队通过构建热力学模型结合第一性原理计算（DFT），针对了长期主导该领域的“石墨烯片起飞（Graphene Patch Lift-off）”机制，并提出了全新的“帽-管隆起（Cap-to-CNT Lift-off）”理论。
研究背景：
首先科学界普遍接受 Kanzow 和 Ding 等人提出的模型，即碳纳米管的生长始于一个平铺的石墨烯片（Graphene Patch）。
1. 传统观点： 碳原子先在催化剂表面形成平面六元环结构（Patch） rightarrow 克服能量势垒弯曲成帽（Cap） rightarrow 继续生长为管（CNT）。其中，片状结构向帽状结构的转变（Lift-off）被认为是速率控制步骤。
2. 本文创新观点： 由于边缘原子与催化剂金属的强相互作用，碳原子在成核初期（低原子数时）直接形成封闭的曲面结构（即Cap），而非平面结构。 所谓的“隆起”并非片变帽，而是帽变管。
研究思路：
尖锐界面模型与能量竞争：研究者建立了一个基于经典成核理论的“尖锐界面模型”（Sharp Interface Model）。该模型将系统的吉布斯自由能（Delta G）分解为体相项（Bulk）和界面项（Surface/Line），以此来量化不同构型的稳定性。
1. 能量项的构成
对于吸附在催化剂上的碳结构，其自由能变化主要由以下几部分决定：
1) 体相化学势 (mu)： 形成碳-碳键释放的能量。平面石墨烯理论上具有最低的体相能，但纳米尺度的弯曲会引入应变能。
2) 粘附能 (Adhesion)： 碳结构与金属催化剂表面的范德华力或化学吸附作用。平面结构通常被认为粘附能更强。

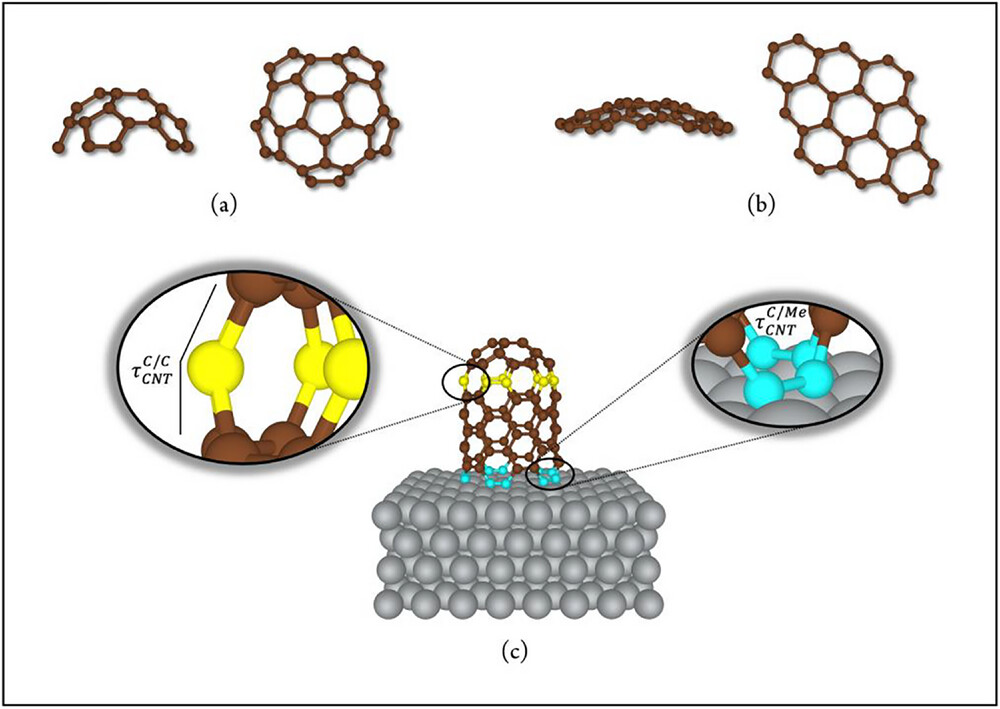

3) 边缘线张力 (Line Tension, tau)： 这是本研究的主要论点，即暴露的碳原子边缘（Peripheral atoms）无法形成完整的化学键，处于高能态。
平面石墨烯片（Patch）的边缘：是“锯齿状”或“扶手椅状”平铺的，与金属表面的接触角不利于成键，导致其边缘能极高（正线张力，tau approx +1.83 eV/atom）。
碳纳米管帽（Cap）的边缘：是弯曲的，这种曲率使其边缘碳原子能更好地“咬合”在金属表面的原子空穴中，形成更强的金属-碳键，从而大幅降低边缘能（负线张力，tau approx -0.15 eV/atom）。
2. 稳定性判据
根据 Delta G_{Cap-vs-Patch} = (mu_{Cap} - mu_{Patch}) + (tau_{Cap} - tau_{Patch})
计算结果显示，尽管Cap的体相能因弯曲应变略高，但其边缘能（Line Tension）的大幅降低（即 tau_{Cap} ll tau_{Patch}）足以抵消体相能的劣势。因此，在热力学上，Cap从一开始就比同尺寸的Patch更稳定。
模拟计算与分析：
由于直接观测原子级别的成核过程极其困难，该研究采用了密度泛函理论（DFT）结合热力学建模的方法进行证明。研究者并没有模拟原子逐个堆积的动力学过程，而是计算了不同构型的基态能量，从而推导出热力学偏好。
1. 模型实验的构建
研究者构建了两种催化剂模型来模拟真实环境：
无限大平板模型（2D Slab）： 使用周期性边界条件的 Ni(111) 晶面，代表理想的大颗粒催化剂表面。
有限尺寸纳米颗粒模型（Nanoparticle）： 基于 Wulff 构造的半径约 22 Å 的 Ni 纳米颗粒，代表真实的有限尺寸催化剂。
2. 实验第一阶段：证明“片不如帽稳定”
计算不同尺寸（碳原子数 N）的扶手椅型（Armchair, n=m）碳帽（Cap）和平面片（Patch）在 Ni(111) 表面的吸附能。
结果除了极小尺寸外，所有尺寸的 Cap 的能量均低于同原子数的 Patch。
这直接否定了旧理论中“Patch是初始稳定相”的假设。实验观察到的“包裹”现象（Encapsulation）并非因为Patch无法隆起，而是因为形成了过大的Cap。
3. 第二阶段：揭示真正的“隆起”机制（Cap-to-CNT）

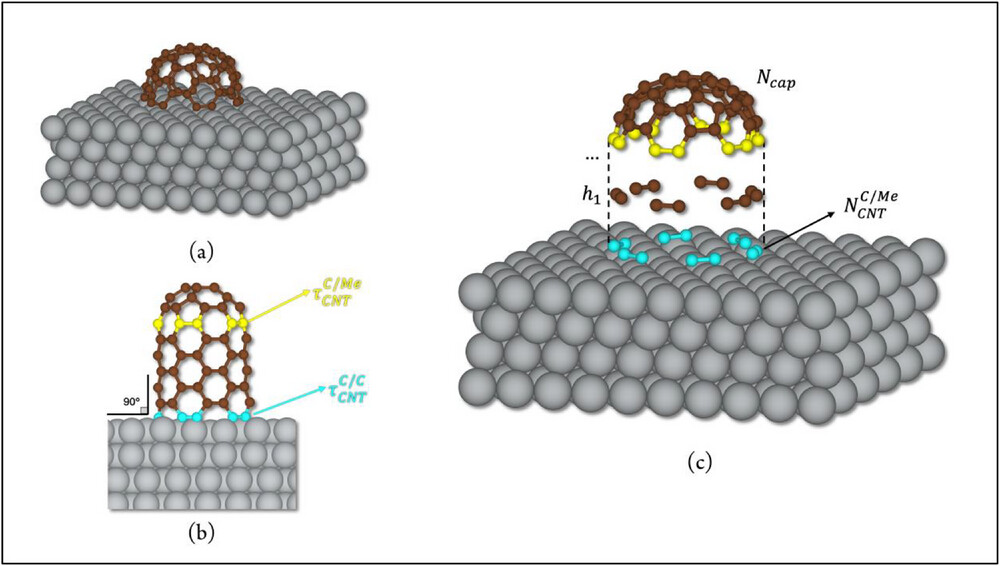

比较“仅有一个帽（Cap-only）”与“帽+一段管（Genuine CNT, 包含圆柱部分）”的能量差异。重点分析当碳原子数增加时，系统是倾向于横向扩展帽（Lateral growth），还是纵向延伸管（Vertical growth）。
关键发现（图5 & 图6）：

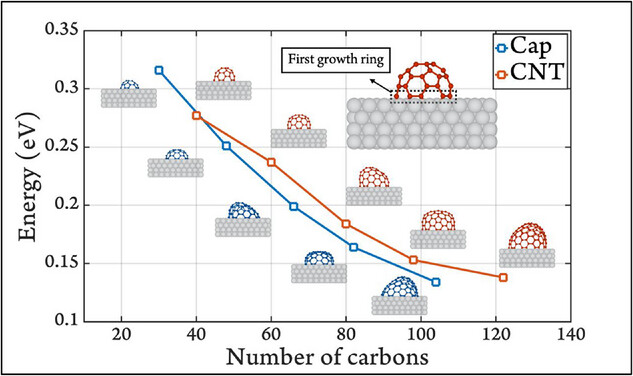

1) 在无限大平板上： 随着原子数增加，Cap 的能量持续降低。这意味着在无限大的平面上，碳结构会倾向于一直横向生长（变大帽子），而不会自发变成管子。

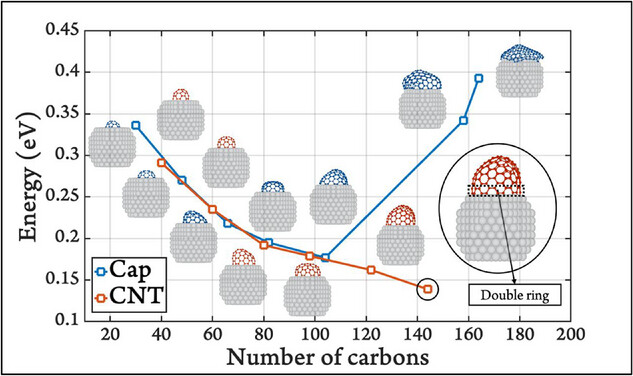

2) 在有限尺寸纳米颗粒上（关键）： 当 Cap 的直径接近或达到纳米颗粒 (111) 晶面的边缘时，能量曲线发生了逆转。

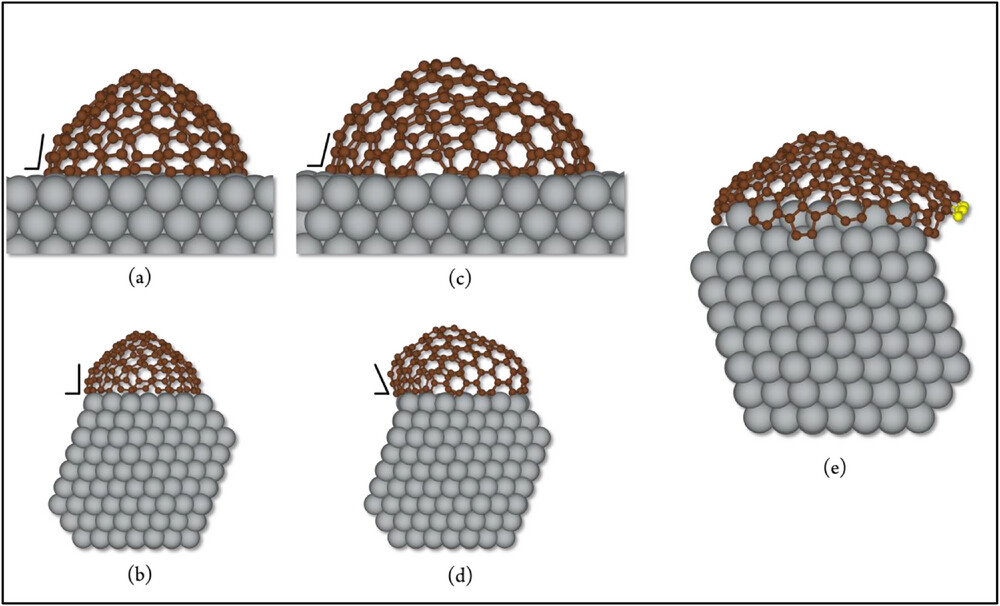

3) 边缘效应： 为了继续横向生长，Cap 必须跨过晶面边缘，这导致边缘碳原子悬空或产生极大的曲率应变，能量急剧上升。
4) 隆起触发： 此时，垂直生长（增加管的高度）变得比横向生长（扩大帽的直径）在热力学上更有利。这就是新提出的“Cap-to-CNT Lift-off”。
4. 模拟计算结论：
1) 边缘能主导成核： 碳纳米管的成核是由边缘线张力（Line Tension）控制的，而非传统的体相能或简单的范德华粘附。碳原子倾向于形成弯曲结构以最大化与金属边缘的键合。
2) 尺寸效应（Size Matters）： 为什么催化剂颗粒太小长不出管子？
如果催化剂颗粒直径小于某个临界值（例如对应于 (5,5) 或 (6,6) 管径），Cap 还没长到边缘就因为颗粒太小而被迫结束生长，或者形成的管子曲率太大能量太高，导致无法“隆起”。
3) 生长模式的预测：
VSS机制（固-固-气）： 低温下，颗粒保持固态，颗粒形状不变，导致垂直生长（Perpendicular growth）。
VLS机制（液-固-气）： 高温下，颗粒熔化，为了维持接触，液态金属会随管子一起变形，导致切向生长（Tangential growth）。
总结：
这项研究结论通俗来说，碳纳米管的生长不是从一个“平铺的地毯”卷成“烟囱”，而是先建了一个“圆顶帐篷”（Cap），当帐篷大到盖不住下面的“石头”（催化剂颗粒）边缘时，为了不让自己塌下来，被迫立起来长成了一根“管子”。
文章标题：Do We Really Know Why Carbon Nanotubes Grow?
作者：Nicola Verziaggi, Matteo Bragagnolo, Niloufar Atashi, Paula Dias, Adelio Mendes, Gonzalo Prieto, Simone Meloni*
DOI：10.1002/smll.202514718
文章链接：https://onlinelibrary.wiley.com/doi/10.1002/smll.202514718
本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
选择分类
购销咨询
