介孔金属有机框架单晶中多尺度孔层级结构的纳米工程构筑

首页 > 行业动态 > 介孔金属有机框架单晶中多尺度孔层级结构的纳米工程构筑

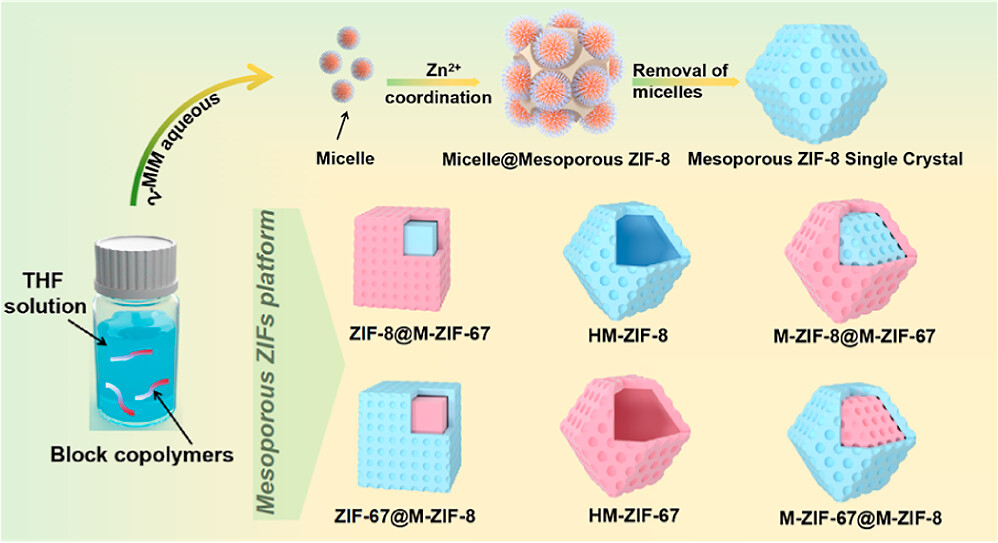

昆士兰大学Yusuke Yamauchi团队研究报道的针对介孔金属有机框架（MOFs）单晶构筑的难题，提出溶剂介导组装策略，以聚苯乙烯 - 嵌段 - 聚环氧乙烷胶束为软模板，制备出具有规整微 - 介孔结构的沸石咪唑酯框架（ZIF）单晶纳米颗粒。该方法实现 85~1200 nm 颗粒尺寸精准调控，且保持孔径均一、菱面十二面体形貌；搭建了多级孔材料纳米构筑平台，制备出核壳、中空型多级孔 ZIFs，其多模态孔道设计为 MOFs 结构设计与应用提供了新可能。

研究背景
1. 行业问题：
传统 MOFs 受配体和结构单元限制多为微孔，阻碍大分子传质；介孔 MOFs 研发滞后，难以在构筑介孔的同时保留单晶特性，软模板法的动力学调控难度大，溶剂效应对介孔 MOFs 成核生长的影响也未被深入研究。
2. 现有方案：
已有学者尝试制备介孔 MOFs，但研究对象仅局限于 Cu-BTC 和 UiO 系列，产物单晶性存疑；软模板法未实现介孔 MOFs 颗粒尺寸连续可调，也未开发出复杂多尺度孔结构的 MOFs 材料。
3. 本文创新：
结合溶剂介导组装与软模板法，明确了介孔 ZIF（M-ZIF）单晶形成的溶剂条件；实现 M-ZIF-8 尺寸 85~1200 nm 精准调控，且孔径、形貌均一；首次制备出多模态孔道的核壳、中空结构 M-ZIFs；将其用于 SERS 传感，实现罗丹明 6G（R6G）高灵敏度、高重复性检测。

实验部分
1. M-ZIF-8 基础合成：
将 PS₅₀₀₀-b-PEO₂₅₀₀溶解于 THF，与 2-MIM 水溶液混合后注入 Zn (NO₃)₂・6H₂O 溶液，室温搅拌后处理得 M-ZIF-8。更换不同分子量 PS-b-PEO 可调控介孔孔径，调整 THF 体积（50~400 μL）可合成 85~1200 nm 系列样品，突破了传统方法单晶性缺失、尺寸不可控的问题。
2. M-ZIF-67 合成：
将上述体系中锌盐替换为 Co (NO₃)₂・6H₂O，调整 2-MIM 浓度后完成合成，实现了不同金属中心介孔 ZIFs 的可控制备，为核壳结构构筑奠定基础。
3. 中空介孔 ZIFs（HM-ZIFs）制备：

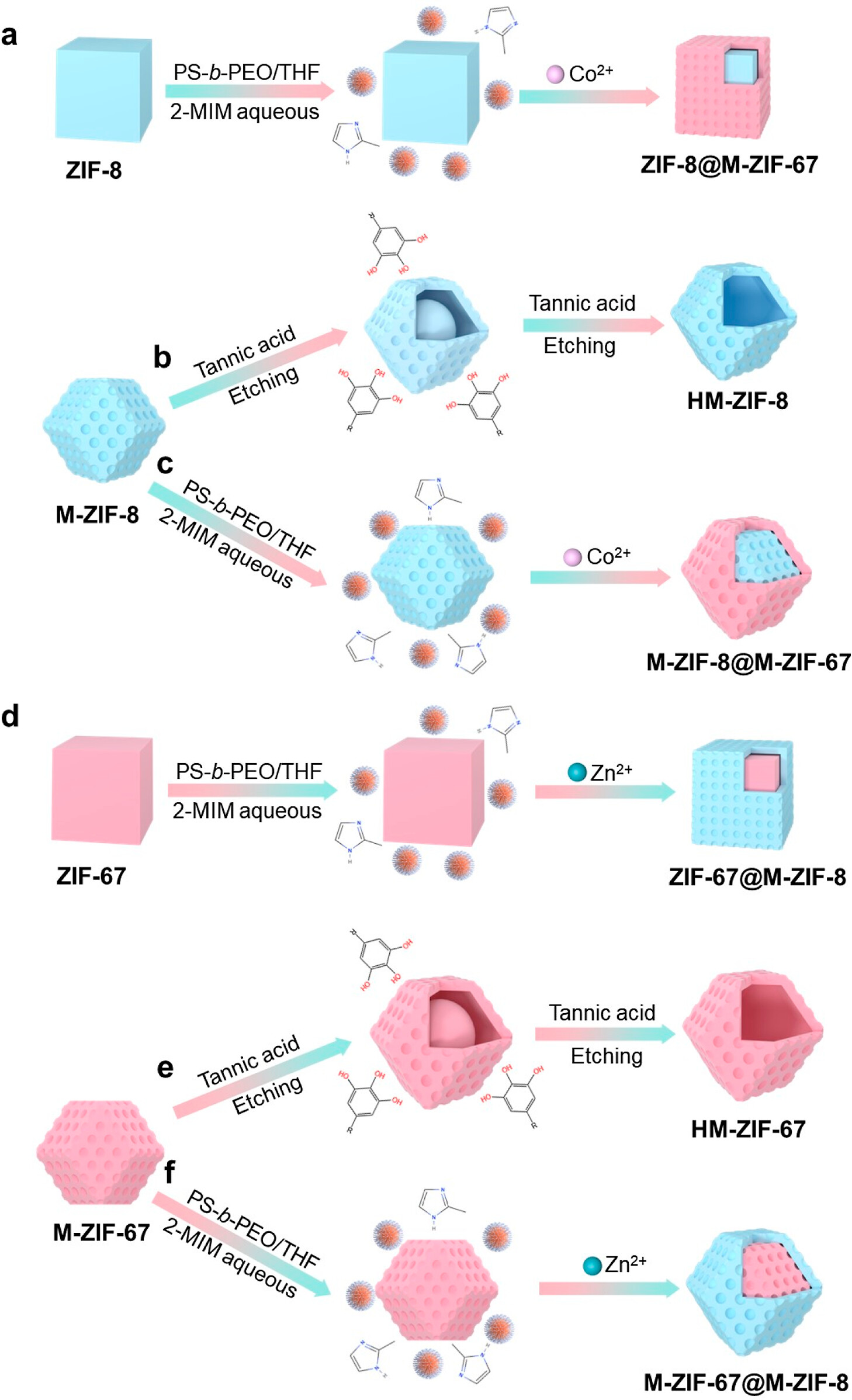

将 M-ZIF-8/67 分散于乙醇后，加入单宁酸（TA）溶液刻蚀 10 min，利用 TA 的选择性刻蚀与表面保护作用，制备出保留单晶和介孔结构的 HM-ZIFs，形成微 - 介 - 大孔多尺度孔道。
4. 核壳结构 ZIFs 合成：
以 CTAB 制备的立方微孔 ZIF-8/67 为种子，在其表面生长介孔壳层，得到 ZIF@M-ZIF；以 M-ZIF 为种子则制备出 M-ZIF@M-ZIF 双介孔核壳结构，首次实现介孔 MOFs 核壳结构的精准构筑。
5. SERS 传感性能测试：
将不同 M-ZIFs 与不同浓度 R6G 溶液混合吸附后，以 532 nm 激光为激发源测试拉曼光谱，实现 R6G 10⁻⁸ M 低检测限，信号重复性优于传统微孔 MOFs。

分析测试
1. 形貌与晶体结构：

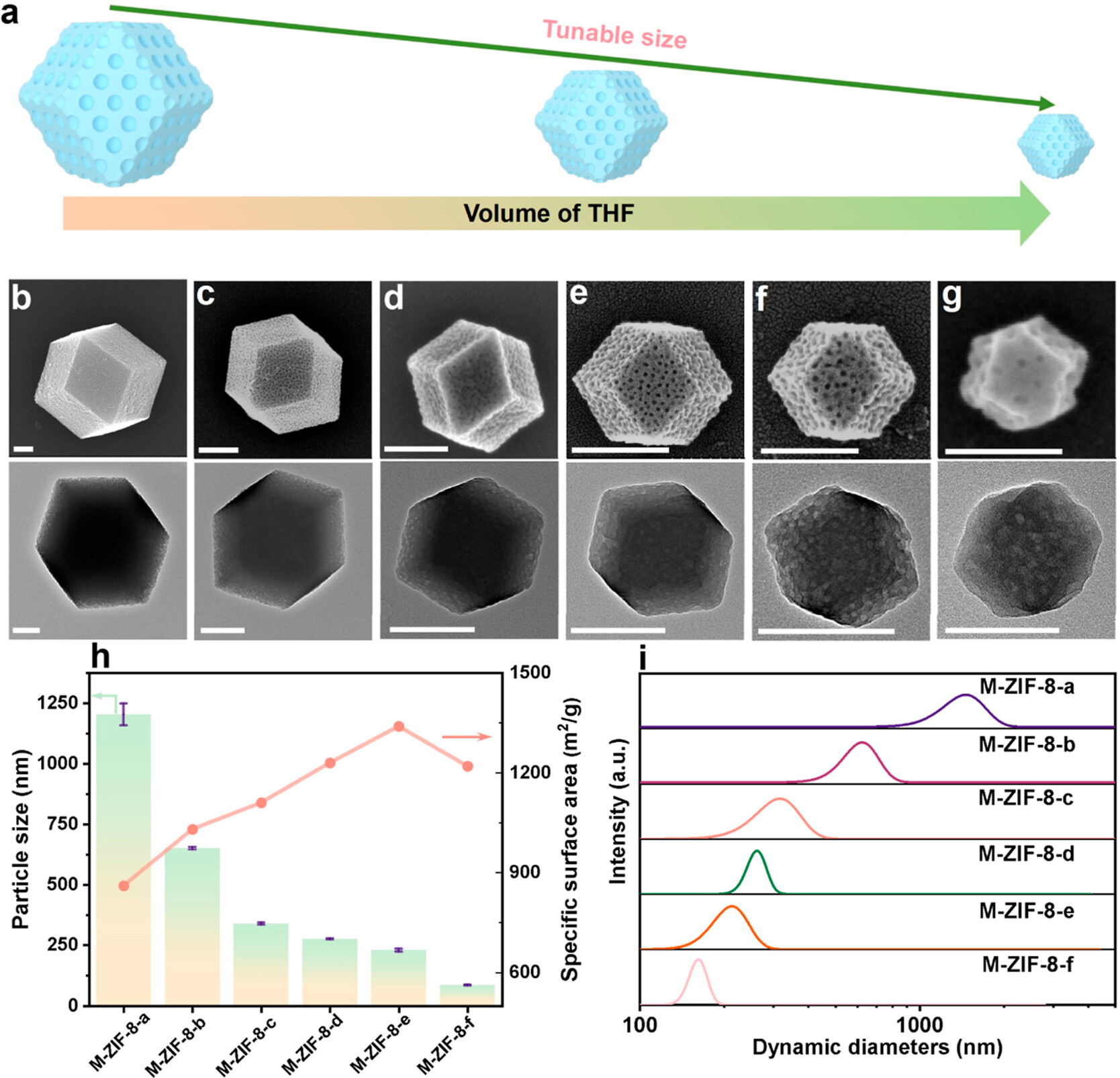

SEM/TEM 观察到 M-ZIF-8 为规整菱面十二面体，系列样品形貌均一、介孔分布均匀；SAED、XRD 证实所有 M-ZIFs 均为单晶结构，说明溶剂与软模板仅调控孔结构和粒径，不改变晶体本征结构。
2. 孔结构与比表面积：
SAXS 测得 M-ZIF-8 孔间距 17 nm；N₂吸附显示典型多级孔特征，BJH 孔径分布显示基础样品介孔约 10 nm，不同 PS-b-PEO 模板样品孔径为 5.8 nm、13.7 nm。BET 比表面积：M-ZIF-8 为 1090 m²・g⁻¹，对应孔体积 0.55 cm³・g⁻¹；PS₃₈₀₀、PS₉₅₀₀模板样品分别为 1070、1260 m²・g⁻¹，孔体积 0.58、0.72 cm³・g⁻¹，粒径越小比表面积整体越大。
3. 元素与 SERS 性能：
EDS mapping 显示各元素均匀分布，核壳结构中金属元素在核 / 壳区域精准分布；拉曼测试显示 M-ZIF-8@M-ZIF-67 对 R6G 信号强度最优，15 个位点信号相对标准偏差（RSD）7.01%，检测限低至 10⁻⁸ M，证实其优异的 SERS 传感性能。

机理分析
1. M-ZIFs 合成机理：
MIM 通过氢键吸附在 PS-b-PEO 胶束的 PEO 冠层，金属离子与 PEO 螯合并与 2-MIM 配位，在 PS 核周围生长为 ZIF 晶体，去除 PS 后形成介孔。THF 浓度调控成核速率，高浓度使晶核增多、粒径减小；溶剂需满足介电常数 ε<15 F・m⁻¹ 且溶解 PS-b-PEO，否则会阻碍成核。
2. HM-ZIFs 刻蚀机理：
TA 释放质子刻蚀 M-ZIFs 内部，同时吸附在材料表面形成保护层，避免外部结构被侵蚀，最终形成中空结构且保留单晶与介孔特性。
3. SERS 增强机理：
介孔结构增加比表面积与分子吸附位点，提升富集能力；核壳结构中不同金属中心的协同作用，促进光诱导电荷分离与转移，放大拉曼信号；多尺度孔道改善分子传质，让更多目标分子接触活性位点，提升传感灵敏度与重复性。

总结
1. 开发了溶剂介导的软模板组装策略，系统探究了溶剂效应对 M-ZIFs 成核、生长的影响，明确了 ε<15 F・m⁻¹ 和良好的 PS-b-PEO 溶解性为 M-ZIF 单晶形成的关键条件。
2. 实现了 M-ZIF-8 颗粒尺寸 85~1200 nm 的精准连续调控，且保持介孔孔径均一、形貌为规整菱面十二面体，同时将该策略拓展至 M-ZIF-67 的合成。
3. 构建了多级孔 ZIFs 材料的通用合成平台，成功制备出中空结构（HM-ZIFs）、核壳结构（ZIF@M-ZIF、M-ZIF@M-ZIF）的多级孔材料，实现了微 - 介孔、微 - 介 - 大孔、双介孔等多模态孔道设计。
4. 将制备的 M-ZIFs 用于 SERS 传感，M-ZIF-8@M-ZIF-67 对 R6G 的检测限低至 10⁻⁸ M，信号 RSD 低于 7.01%，展现出优异的传感性能，为介孔 MOFs 在传感领域的应用提供了新范例。

文章标题：Nanoengineering Multilength-Scale Porous Hierarchy in Mesoporous Metal–Organic Framework Single Crystals
文章作者：Yingji ZhaoLiyang ZhuYunqing Kang*Cheng-Hui ShenXiangyang LiuDong JiangLei FuOlga GuselnikovaLijin HuangXiaokai SongToru AsahiYusuke Yamauchi*
DOI：10.1021/acsnano.4c07119
文章链接：https://pubs.acs.org/doi/full/10.1021/acsnano.4c07119

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
