首页 >
行业动态 > 利用CALF-20的刺激诱导微柔性分离碳三碳四
利用CALF-20的刺激诱导微柔性分离碳三碳四
摘要：

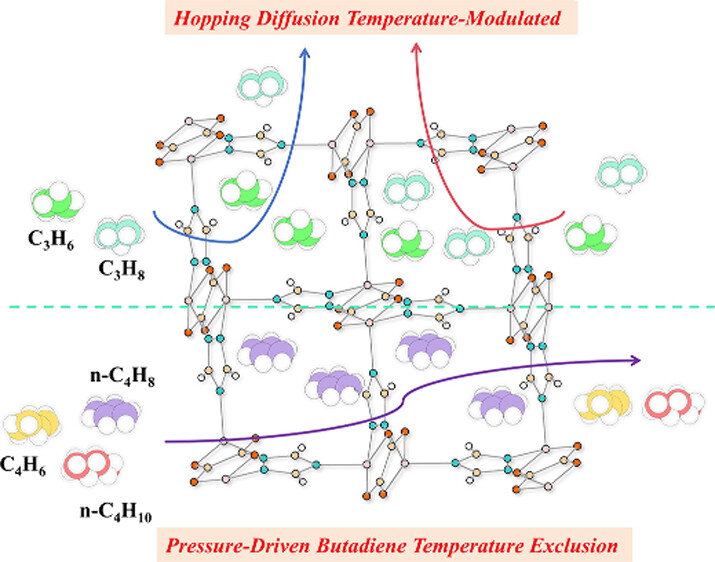

吸附机理研究是推动气体分离技术革新的核心基础，目前具备刺激诱导结构微调、可实现多重吸附机制的吸附剂鲜有报道。本文以锌基配位网络材料CALF-20为研究对象，该材料可响应温度与客体分子刺激产生微柔性，针对9种轻质烃气体展现出四种独立可调的吸附机制：一是热力学选择性（乙烷/乙烯分离）；二是动力学限制吸附（丙烷、正丁烷、正丁烯）；三是分子筛分（异丁烷/异丁烯）；四是门控柔性（含正烷烃杂质下捕获丁二烯）。借助温度依赖的结构微柔性，CALF-20可精准调控客体分子扩散动力学与吸附热力学，实现高选择性丙烯纯化、丁二烯精制。结合结构表征与计算模拟，揭示了该材料选择性分离轻质烃的内在机理，证实靶向柔性纳米多孔材料的动态孔环境调控潜力，为石化与能源领域下一代分离技术奠定基础。
研究背景：
1. 行业问题：轻质烃分离是石化行业核心工艺；MOF吸附分离虽具备节能潜力，但刚性MOF孔结构固定，难以适配分子尺寸、极性相近的烃类精准分离；常规柔性MOF仅具备单一“呼吸效应”，无法兼顾多种烃类的分离需求，且刺激响应机理与构效关系尚不明确，难以实现工业化分离场景的精准调控。
2. 现有方案：
1) 学界将MOF分为刚性与柔性两大类，刚性MOF依赖固定孔道实现筛分，选择性单一；柔性MOF多以客体诱导呼吸为主，仅能实现单一吸附机制
2) 针对CALF-20的前期研究仅聚焦结构转变与基础吸附性能，未深入挖掘其温度响应特性与多组分轻质烃分离的构效关系，多重吸附机制协同调控的研究完全空白。
3. 本文创新：
1) 首次揭示CALF-20的温度-客体双响应微柔性机制，突破单一吸附模式局限，在单一材料上实现四种分离机制协同作用；
2) 提出温度调控跳跃扩散分离新策略，实现丙烯/丙烷可逆选择性调控；利用门控柔性实现低压力、低能耗丁二烯精制
3) 填补柔性MOF多机制分离的研究空白，为自适应吸附剂设计提供全新思路。
实验部分：

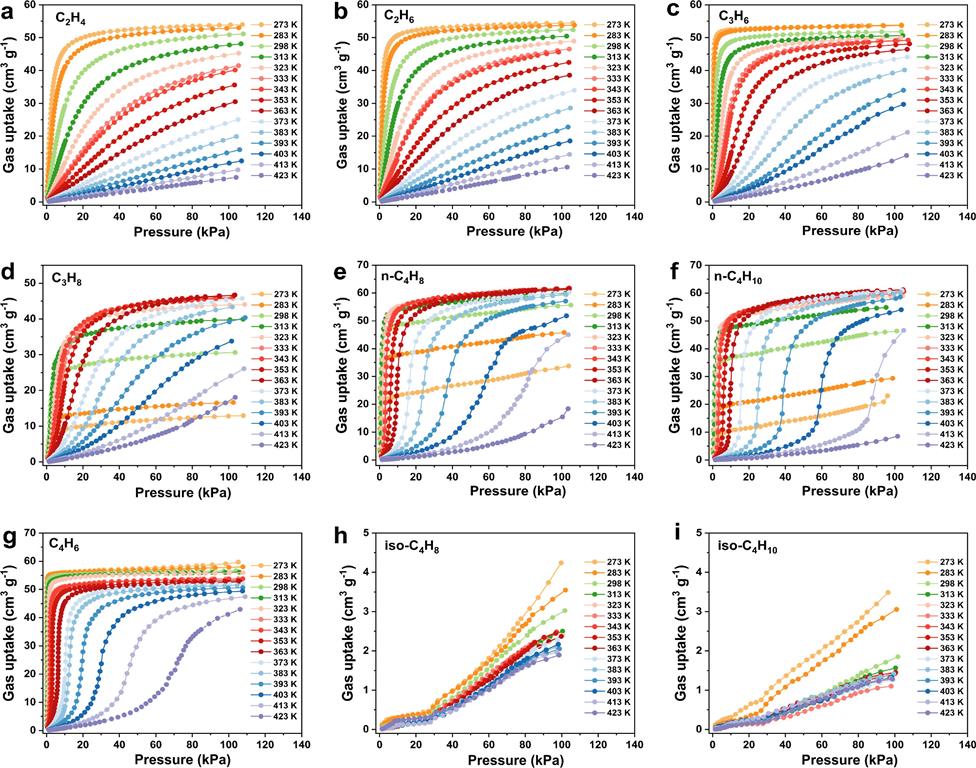

1. 多组分烃类吸附：使用CALF-20 (点击进入相关产品链接)作为吸附剂选取乙烯、乙烷、丙烯、丙烷等9种工业关键轻质烃，在273-413K温度区间内测试变温吸附等温线，定量分析吸附热力学与动力学特性。结果显示：C2烃、丙烯遵循热力学吸附规律，吸附量随温度升高降低；丙烷、正丁烯/烷受动力学限制，低温吸附量极低，高温吸附量提升；丁二烯呈现门控柔性吸附特征；异丁烯/烷完全被筛分，吸附量可忽略。
2. 丙烯/丙烷分离：在273-423K范围内开展系统吸附与动态穿透实验，验证温度调控分离机制。273K时CALF-20优先吸附丙烯，5次循环穿透分离性能无衰减；升温至373K以上，吸附选择性逆转，丙烷吸附量超过丙烯；热吹扫再生后丙烯纯度优异，实现可逆可调分离。
3. 丁二烯精制分离：在273-298K下测试丁二烯/正丁烯/正丁烷混合体系穿透性能，273K时正丁烯/烷快速穿透（保留时间＜2min/g），丁二烯被高效捕获，脱附后丁二烯纯度＞99.0%；298K室温下纯度仍＞93%，低压力下即可实现饱和吸附。
分析测试：
1. 结构表征：变温PXRD测试证实，CALF-20在273-413K范围内结构完整，丁二烯吸附后出现特征峰偏移，脱附后结构完全复原，证明微柔性可逆；无气体负载下长时间热处理，晶相无坍塌，具备工业应用的结构稳定性。
2. 吸附动力学：通过吸附动力学拟合测得，9种轻质烃扩散能垒差异显著：丙烯、乙烯等＜70kJ/mol，低温扩散顺畅；丙烷、正丁烷介于80-100kJ/mol，低温扩散受阻；异丁烷/烯＞150kJ/mol，完全无法进入孔道；丁二烯介于70-80kJ/mol，可触发孔道门开效应。
3. 分离性能量化：273K下，100kPa时CALF-20丙烯吸附量远高于丙烷，丙烯/丙烷吸附比达最优值；5次循环穿透实验，分离效率无衰减，再生性能稳定；丁二烯在0.1-0.3kPa低压下即达吸附饱和，正丁烯/烷无明显吸附，分离因子极高。
4. 理论计算分析：

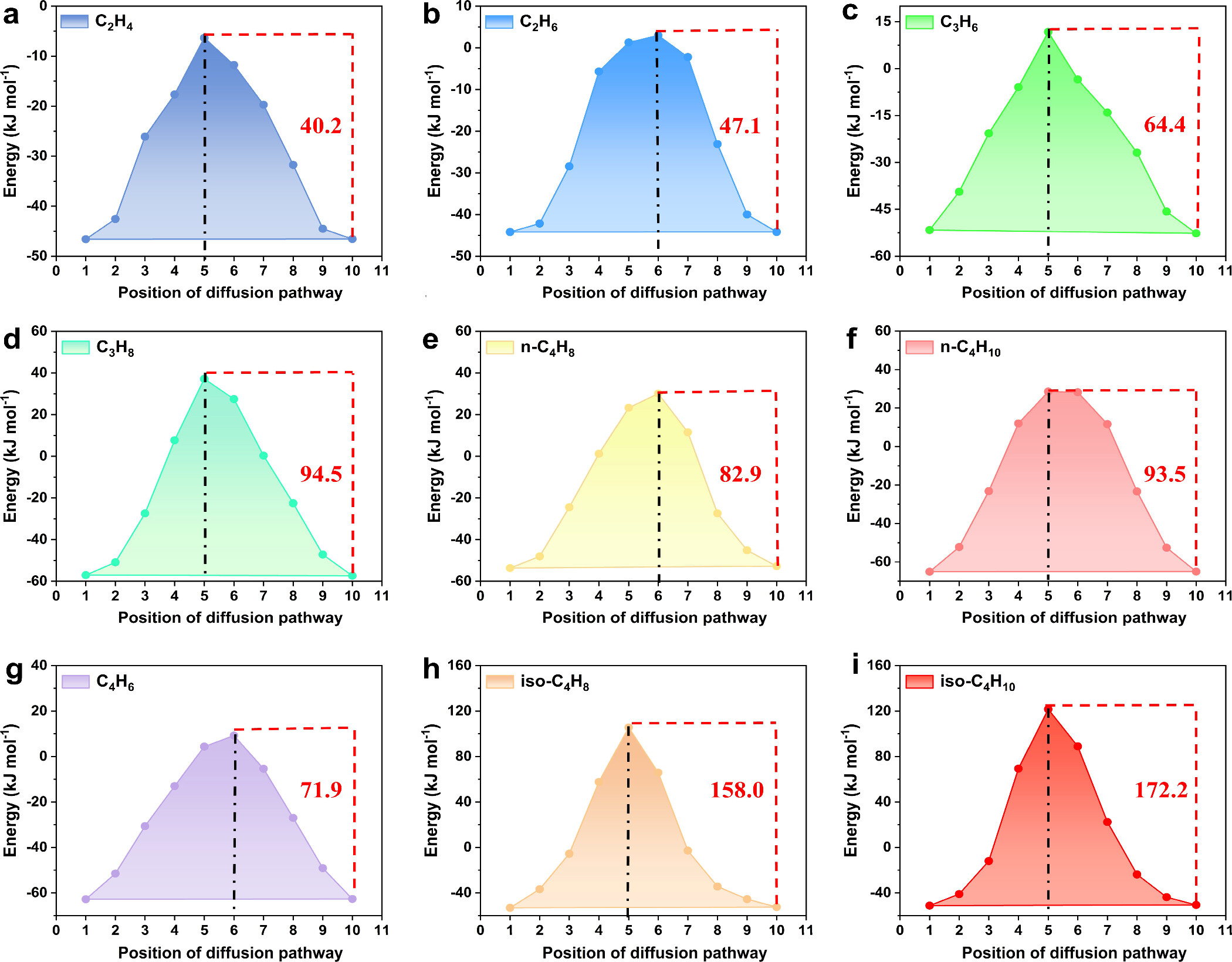

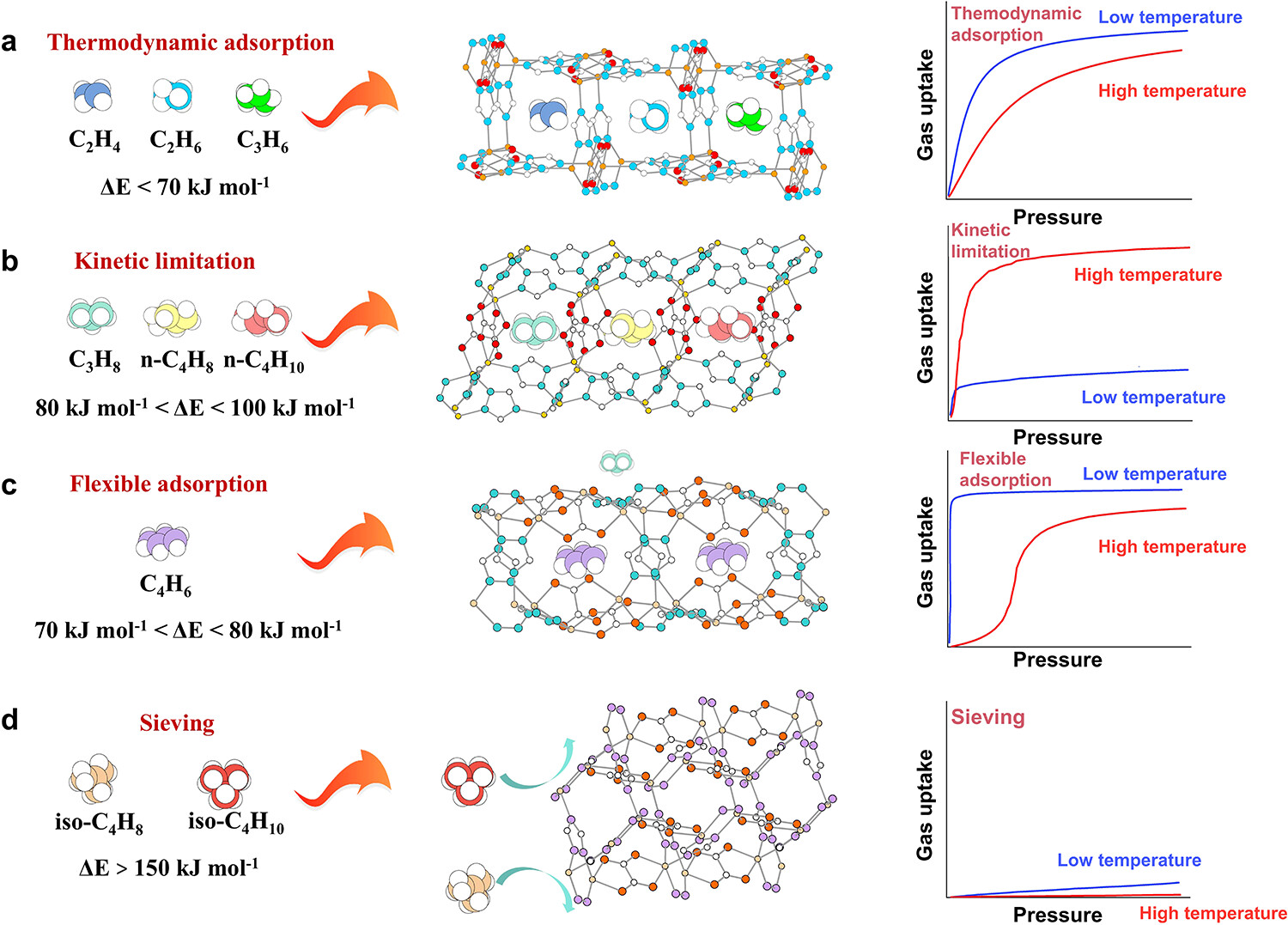

1) 结合DFT计算9种烃类的最小能量路径与扩散能垒，划分能垒区间：热力学吸附（ΔE＜70kJ/mol）、门控柔性（70kJ/mol＜ΔE＜80kJ/mol）、动力学限制（80kJ/mol＜ΔE＜100kJ/mol）、分子筛分（ΔE＞150kJ/mol），量化验证吸附机制分类。
2) DFT计算揭示主客体相互作用强度，丁二烯的共轭π体系与框架作用力最强，分子尺寸与孔道完美匹配；支链烃分子尺寸大于孔窗，即便吸附能适中仍被完全筛分，明确尺寸效应与相互作用的协同主导作用。
机理分析：
1. 孔腔结构特点：CALF-20的孔道具备窄窗口-大空腔特殊结构，窄窗口控制分子扩散能垒，大空腔提供吸附位点，温度升高可微调窗口尺寸，改变分子扩散路径；
2. 扩散能垒效应：不同烃类在CALF-20孔道内扩散能垒差异显著，触发四种差异化吸附机制，实现精准筛分与选择性吸附；
3. 共轭π键作用：丁二烯的共轭π键与框架产生强相互作用，诱导孔道门开效应，而线性丁烯/烷无此响应，实现高选择性捕获；丙烯/丙烷体系则通过温度调控热力学-动力学转变，实现吸附选择性逆转。
总结：
本研究首次证实CALF-20具备温度-客体双响应微柔性，实现四种吸附机制协同作用，完成丙烯/丙烷、丁二烯/C4烃等高选择性分离，提出温度调控跳跃扩散新策略，丰富柔性MOF吸附理论体系。
文章标题：Stimulus-Induced Microflexible Nanopores in Zinc-Based Coordination Network Enable Four Distinct Adsorption Mechanisms for Efficient Light Hydrocarbon Separations
文章作者：Yi-Tao Li, Wei-Lin Li, Li-Ping Zhang, Li Xu, Yu Jiang, Shao-Min Wang, Xingxing Li, Qing-Yuan Yang*, Qingqing Guan*, Michael J. Zaworotko*
DOI: 10.1021/jacs.5c20939
文章链接：https://pubs.acs.org/doi/10.1021/jacs.5c20939
本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
购销咨询
