电场介导的分子手术刀用于单层共价有机框架的可编程切割与重构

首页 > 行业动态 > 电场介导的分子手术刀用于单层共价有机框架的可编程切割与重构

天津大学雷圣宾教授课题组与比利时鲁汶大学 Steven De Feyter 课题组合作，针对亚胺键单层共价有机框架（COFs）可编程解聚与重构的难题，提出电场介导的分子手术刀策略，结合局域电场与偏压响应型硼酸分子实现 C=N 键局域切割和纳米尺度重构，构筑出亚胺 / 硼氧六元环 COF 面内杂化骨架。通过原位 STM 观测到逐步解聚机制，结合动力学分析、AFM、NMR 及 MD 模拟，验证了吸附 - 活化 - 转化的电场介导界面重构机制，首次从（亚）分子层面揭示亚胺 COF 动态解聚过程，为电场介导的纳米尺度分子工程建立普适性框架。

研究背景
1. 行业核心问题：
亚胺单层 COF 具有键可逆性，有望实现二维材料 “软相变”，但 C=N 键解离能高、化学稳定性强，尚无实验实现其精准可编程解聚；现有亚胺 COF 多为静态晶格，缺乏动态响应与空间分辨操控能力，相关调控研究处于空白。
2. 现有研究方案：
STM 针尖与基底间的局域电场可调控硼酸分子吸附 - 解吸平衡，实现硼酸组装体与硼氧六元环 COF 的可逆转化，但该策略无法适用于亚胺 COF；同时现有研究未建立纳米异质结构构筑与动力学定量分析路径，亚胺 COF 的可控表面反应性与空间图案化问题未解决。
3. 本文创新思路：
整合局域电场与偏压响应型硼酸分子，以硼酸为纳米手术刀切割 C=N 键，将 STM 作为活化工具与成像平台，实现亚胺 COF 空间选择性活化与可控解聚；首次以纳米精度构筑亚胺 / 硼氧六元环 COF 面内杂化骨架，多手段揭示解聚与重构规律，建立电场介导纳米分子工程的普适方法。

实验部分
1. 亚胺单层 COF 制备：
将 TFPDA 与 TAPB 的辛酸混合溶液滴涂于 HOPG 表面，室温席夫碱反应形成亚胺单层 COF，其为高度有序的六方网络，畴尺寸达 300 nm×300 nm，晶格常数 a=b=2.6±0.2 nm、α=60±2°，在正负偏压、室温放置 1 周及 100℃热处理后结构稳定。
2. 电场介导结构转化：

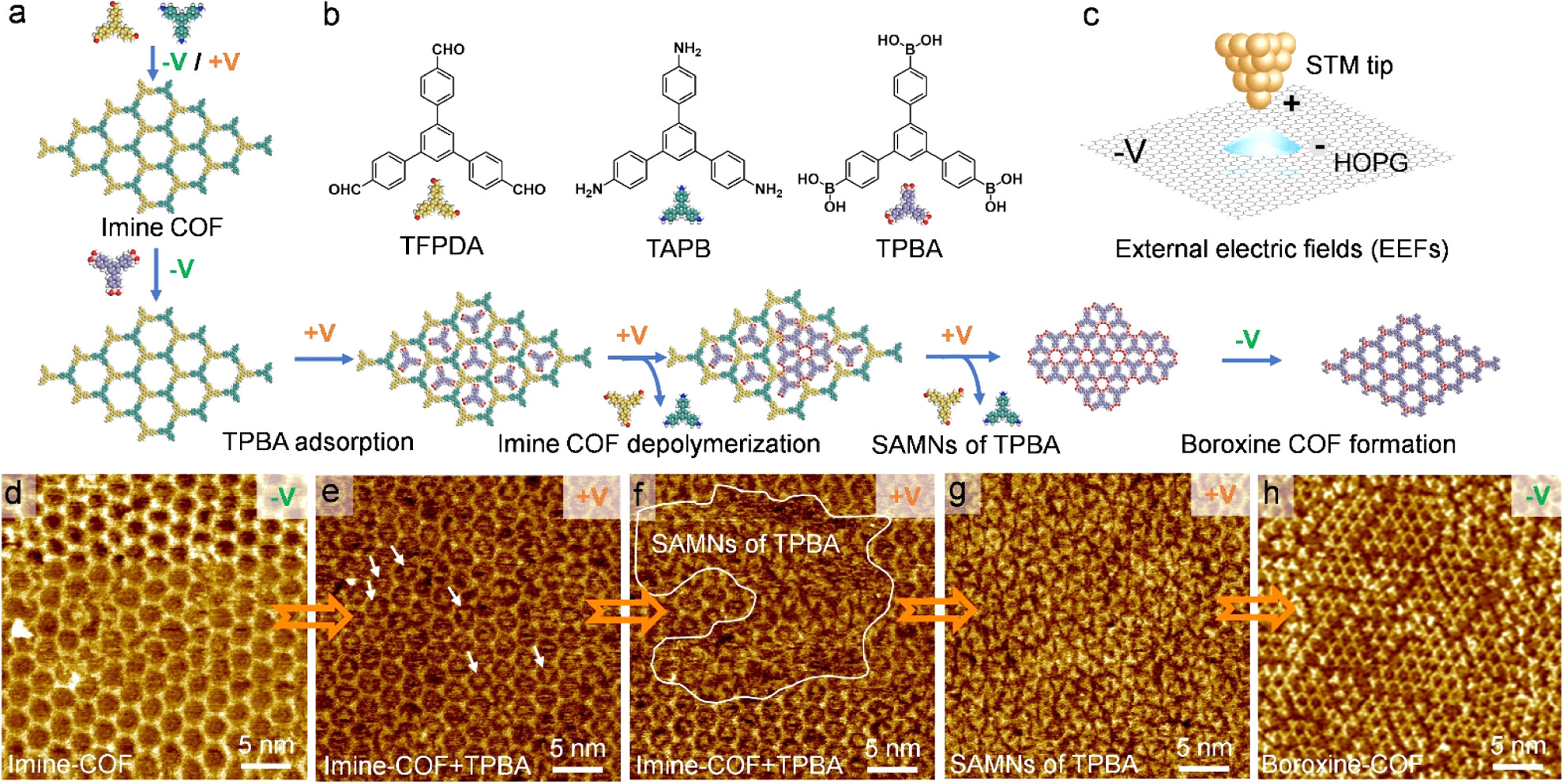

在亚胺 COF 表面滴涂 TPBA 溶液，负偏压（-0.6 V）下无 TPBA 吸附；正偏压（+0.3 V）下 TPBA 吸附于 COF 孔道，持续扫描引发解聚并形成 TPBA 自组装网络；再次切换负偏压，TPBA 组装体转化为硼氧六元环 COF，验证了可控的表面结构转化。
3. 纳米图案化与杂化骨架构筑：

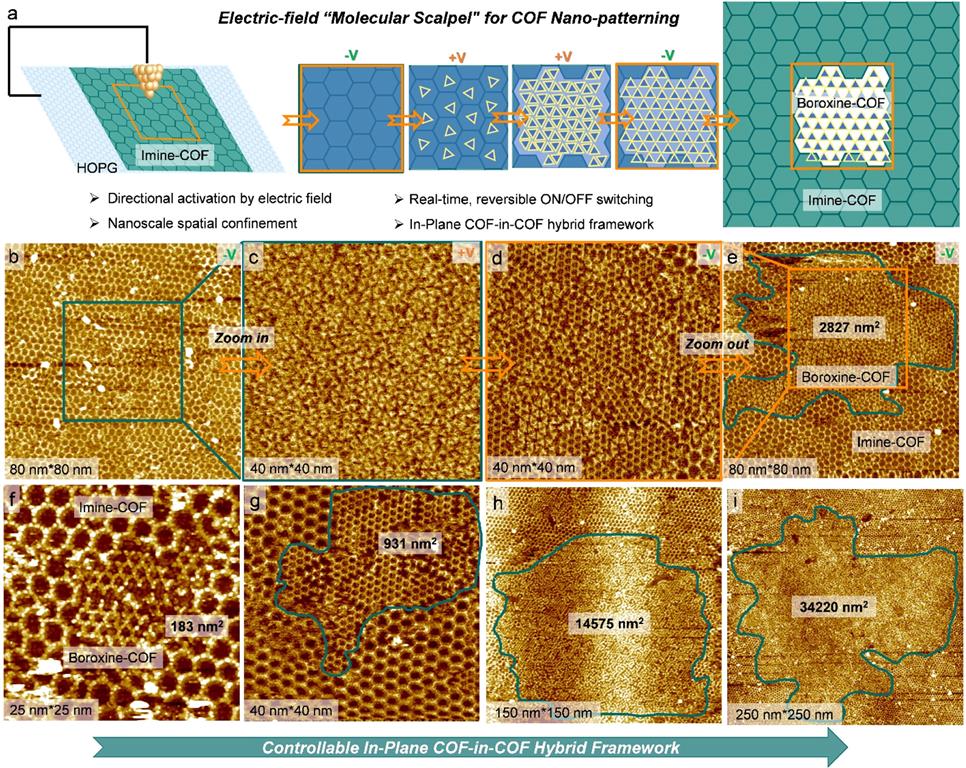

利用 STM 局域电场将结构转化限制在扫描区域，正偏压下实现限定区域亚胺 COF 解聚与硼酸组装，负偏压下形成硼氧六元环 COF，最终实现同一平面内两种 COF 的非共价共存。成功构筑畴尺寸从～183 nm²（25×25 nm²）到～34220 nm²（250×250 nm²）的面内杂化骨架，证明精细图案化能力。
4. 动力学与普适性验证：
测试 6 种 TPBA 浓度下的解聚时间，20~500 μM 对应解聚时间 15~1 min；对不同构筑单元的 TAPB-OTPA 型亚胺 COF 验证，该策略仍可实现解聚与杂化骨架构筑。对照实验证明硼酸分子并非通过催化作用断裂亚胺键。
实验突破：首次实现高稳定性亚胺 COF 的电场介导可编程解聚，突破传统策略局限；以纳米精度构筑面内杂化骨架，实现多尺度可控图案化；建立解聚动力学定量分析方法，验证策略的普适性。

分析测试
1. 原位 STM 测试：

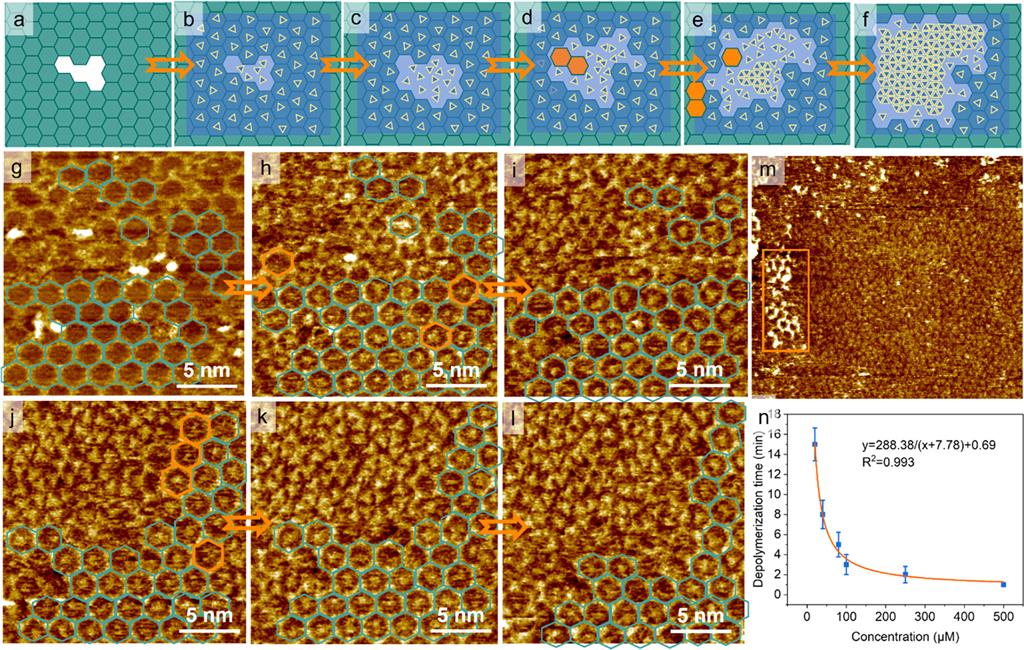

在不同偏压和电流下原位成像，清晰观测到 TPBA 吸附、亚胺 COF 从缺陷区开始的 “边缘向中心” 逐步解聚、COF 部分再生及 TPBA 向硼氧六元环 COF 的转化，提供（亚）分子层面的直接证据。
2. 液相 AFM 测试：
无偏压下，AFM 相图与 2D-FFT 验证 HOPG 表面有序亚胺骨架的结晶性，晶格参数与 STM 一致；滴涂 TPBA 静置 5 h 后，仅少量区域保留有序结构，大部分呈无序态，证明电场是位点特异性活化的关键。
3. 动力学与电化学测试：
逆米氏方程y=288.38/(x+7.78)+0.69拟合硼酸浓度与解聚时间，R²=0.993；0.1~0.9 V 正偏压下，解聚均在约 5 min 完成，速率无明显单调依赖，揭示吸附 - 饱和动力学特征，证实电场为硼酸富集的阈值条件。
4. NMR 与 MD 模拟：
¹H NMR 未检测到亚胺水解产物；MD 模拟显示硼酸分子与 C=N 键无稳定相互作用，作用力以范德华力为主；四种界面态的吸附能与表面能呈单调稳定化趋势，与实验转化序列一致。
测试结果揭示：亚胺 COF 解聚遵循逐步机制与吸附 - 饱和动力学；硼酸通过非共价作用破坏晶格稳定性，并非催化水解；电场核心作用是调控硼酸局域浓度，而非直接活化亚胺键。

机理分析
本文结合实验与理论计算，明确了逐步解聚与吸附 - 活化 - 转化两大核心机理：
1. 逐步解聚机理：
解聚从缺陷丰富、稳定性低的区域启动，逐步向有序畴区扩展，呈 “边缘向中心” 收缩，解聚释放的单体可再聚合实现 COF 部分再生，证明亚胺键的可逆性，再生空间差异源于基底与 COF 表面的热力学稳定性不同。
2. 吸附 - 活化 - 转化机理：
正偏压下电场促进硼酸向 HOPG 的电子转移，增强吸附并使其在 COF 孔道富集，竞争表面位点而破坏晶格稳定性，降低 C=N 键断裂能垒（吸附 - 活化）；切换负偏压后，硼酸吸附平衡偏移，体系转化形成硼氧六元环 COF（转化）。
3. 作用本质：
电场是界面吸附调控器，通过调制硼酸的吸附与富集重塑界面能谱；硼酸通过表面吸附竞争效应促进解聚，吸附能越高解聚速率越快，并非亚胺键水解催化剂。

总结
1. 提出电场介导的分子手术刀全新策略，成功实现高稳定性亚胺单层 COF 的可编程 C=N 键切割与纳米尺度重构，首次以纳米精度构筑了亚胺 / 硼氧六元环 COF 面内杂化骨架，填补了亚胺 COF 动态空间可编程调控的空白。
2. 通过原位 STM 首次观测到亚胺 COF 的逐步解聚机制，结合动力学分析发现解聚过程遵循吸附 - 饱和动力学规律，逆米氏方程可精准拟合其动力学特征。
3. 利用液相 AFM、NMR、MD 模拟等多手段，验证了吸附 - 活化 - 转化的电场介导界面重构机制，明确了电场与硼酸分子的作用本质，为电场调控界面反应提供了新范式。
4. 该策略具备空间限域活化、偏压极性可编程（ON/OFF）、面内杂化骨架构筑三大优势，且对不同结构的亚胺 COF 具有普适性，为二维聚合物框架的电场调控按需重构建立了多功能平台。

文章标题：Electric-Field-Mediated Molecular Scalpel for Programmable Cleavage and Reconfiguration of Monolayer Covalent Organic Frameworks
文章作者：Guangyuan FengQian ZhangVipin MishraKunal S. MaliShengbin Lei*Steven De Feyter*
DOI：10.1021/jacs.5c22955
文章链接：https://pubs.acs.org/doi/10.1021/jacs.5c22955

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
