比利时鲁汶大学Steven De Feyter与Guangyuan Feng团队在《美国化学会志》发表的研究，针对亚胺键连接 2D COFs 层状生长分子尺度机制不明的问题，在固液界面构建 TAPB-TFPB 双层 2D COF，通过时间分辨 STM 实现层间生长的分子分辨率可视化。研究揭示其层状生长遵循缺陷介导成核、晶格导向定向生长、跨缺陷生长和取向畴融合的机理，发现材料在 AA 堆叠为主的畴区中存在局部有序 - 无序堆叠，为表面受限条件下 2D COFs 层状生长提供分子尺度认知，也为理解体相亚胺键 COFs 堆叠无序提供新视角。

研究背景
1. 行业核心问题：
2D COFs 的结晶度和堆叠顺序决定其性能，亚胺键 2D COFs 兼具化学稳健性与动态可逆性，但层间堆叠存在局部异质性，层状生长的分子尺度动态过程难以直接观测；传统表征为系综平均分析，无法捕捉局域成核、缺陷形成的分子尺度信息，亚胺缩合的快速动力学也增加了早期生长观测难度。
2. 现有解决方案：
科研人员采用原位同步辐射 X 射线衍射、超小角 X 射线散射等技术研究溶液中 COF 成核生长，利用球差校正 TEM 实现 COF 缺陷近原子分辨率表征；在固液界面结合 STM 实现了硼氧键、腙键 COF 单层的分子成像，但多聚焦于单层或静态后生长结构，缺乏对亚胺键双层 COF 动态生长机理的直接探究。
3. 本文创新思路：
以 TAPB、TFPB 为单体，在 HOPG 固液界面构建亚胺键双层 TAPB-TFPB-COF，通过时间分辨 STM 可视化双层生长动态过程；结合 DFT 计算、AFM、AFM-IR 等技术，从实验和理论解析层状生长机理，首次直接观测到缺陷介导成核和跨缺陷生长行为，阐明局部堆叠异质性的形成原因。

实验部分
1. 单 / 双层 COF 的表面合成：

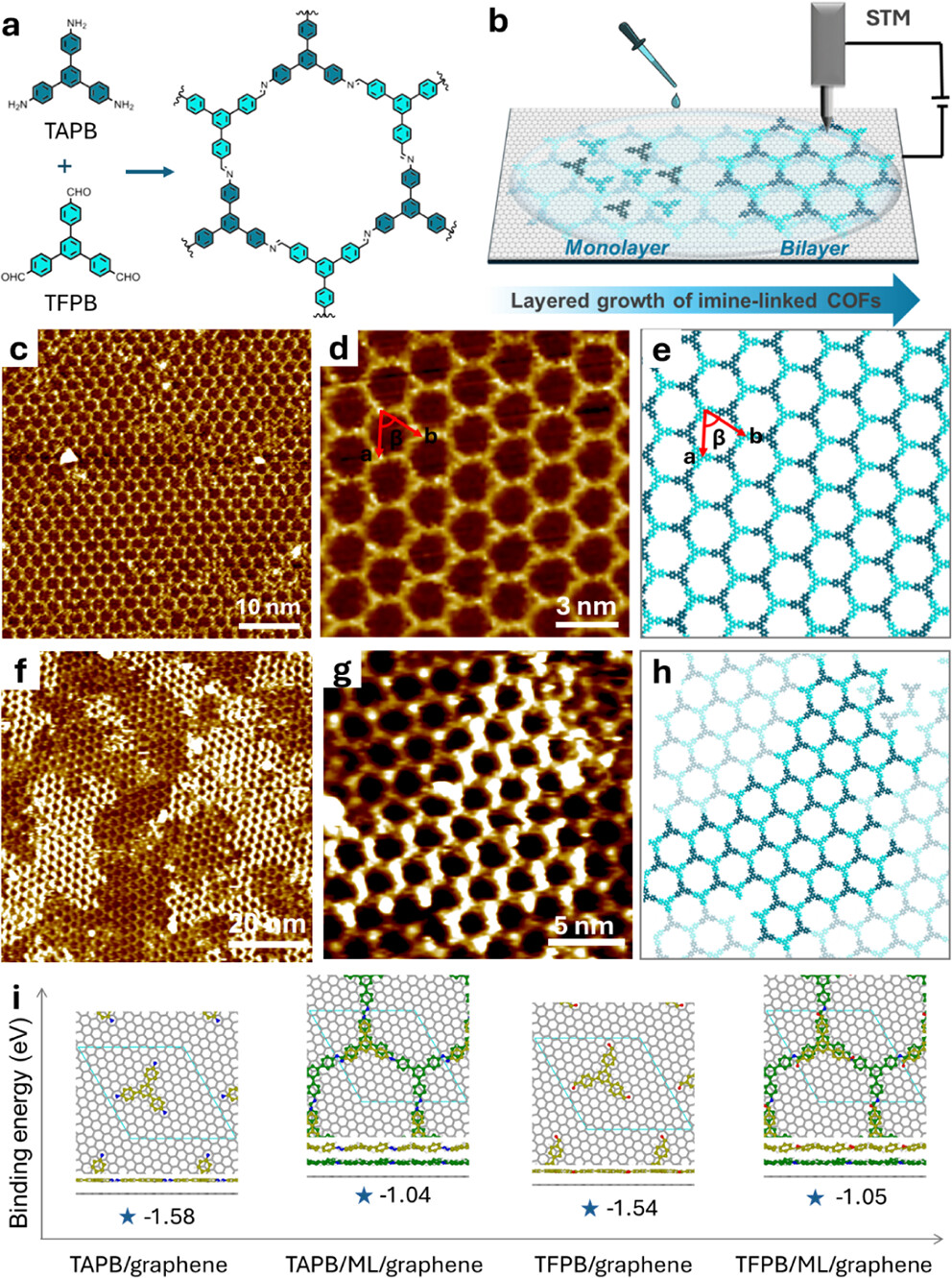

将等摩尔 TAPB 和 TFPB 混合溶液滴涂于新鲜 HOPG 基底，调控 TFPB 浓度（4.0~18.8 μM）实现单 / 双层可控合成。6.7 μM 获连续畴区超 300×300 nm² 的有序单层；9.4 μM 为双层形成阈值，出现孤立第二层畴区；18.8 μM 时第二层覆盖率达 92.8±1.1%，获得畴区超 600×600 nm² 的连续双层，证实层 - by-layer 生长模式。
2. 双层生长动态追踪：
在 9.4 μM 低覆盖率下，通过时间分辨 STM 记录第二层从成核、定向生长到畴融合的完整过程；在不同覆盖率下观察到第二层有序晶格可连续覆盖底层缺陷，孤立畴区经单体附着和取向融合形成连续双层网络。
3. DFT 模拟与成核统计：
DFT 计算显示 TAPB、TFPB 与 HOPG 的结合能（-1.58 eV、-1.54 eV）远高于单层 COF（-1.04 eV、-1.05 eV），AA 堆叠比 AB 堆叠每晶胞低 0.44 eV；采用机器学习分析 180 个成核位点，量化证实成核与底层缺陷的空间相关性。
实验突破：首次在分子尺度可视化亚胺键双层 2D COF 的动态生长过程，明确双层形成的浓度阈值；通过统计分析为缺陷介导成核提供定量证据，弥补了传统技术无法捕捉局域动态生长信息的不足。

分析测试
1. STM 表征：

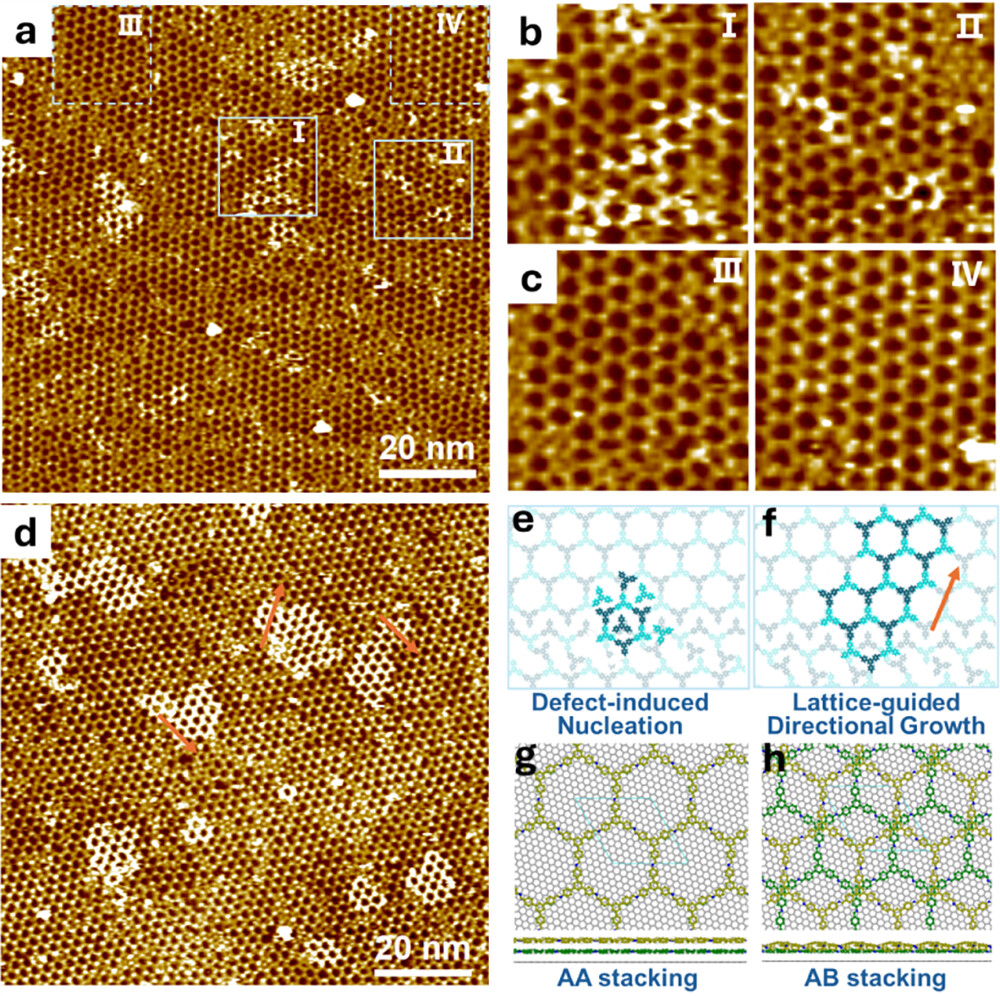

单层 COF 为均匀六方孔道，晶格参数 a=b=2.6±0.2 nm、β=60±1°；双层 COF 的第二层畴区呈亮对比度，与底层共格证实外延堆叠；时间分辨 STM 清晰捕捉到缺陷成核、定向生长、跨缺陷生长及畴融合过程，观测到 AA 堆叠和局部有序 - 无序堆叠两种结构。
2. AFM 与 AFM-IR 表征：
液相 AFM 显示单、双层间存在约 0.3 nm 台阶，为双层结构提供形貌证据；时间分辨 AFM 观测到第二层覆盖率随时间提升，与 STM 结果一致；AFM-IR 在 1665 cm⁻¹ 检测到 C=N 伸缩振动峰，证实亚胺键形成。
3. 计算与统计分析：
DFT 证实单体对 HOPG 的吸附偏好和 AA 堆叠的热力学优势；统计显示 64% 的成核位点位于底层缺陷 0~2 nm 内，76% 位于 0~4 nm 内；双层 COF 中 64.6±2.1% 的区域为 AA 堆叠，其余为局部有序 - 无序堆叠。
测试结果揭示：TAPB-TFPB-COF 可实现层 - by-layer 可控生长，单体吸附偏好决定单层优先生长，AA 堆叠的热力学优势主导堆叠模式；缺陷介导成核和跨缺陷生长是双层生长的关键，也是局部堆叠异质性形成的核心原因。

机理分析
1. 缺陷介导成核：
底层缺陷区域暴露未反应的醛基 / 氨基，为单体吸附提供活性位点，晶格不连续性使单体局部富集，降低成核势垒，即使降低底层缺陷密度，成核仍与残留缺陷相关。
2. 晶格导向定向生长：
AA 堆叠具有 0.44 eV / 晶胞的热力学优势，底层有序晶格为第二层提供外延导向，使其沿晶格方向横向生长并形成 AA 堆叠，不向无序区域延伸。
3. 跨缺陷生长与畴融合：

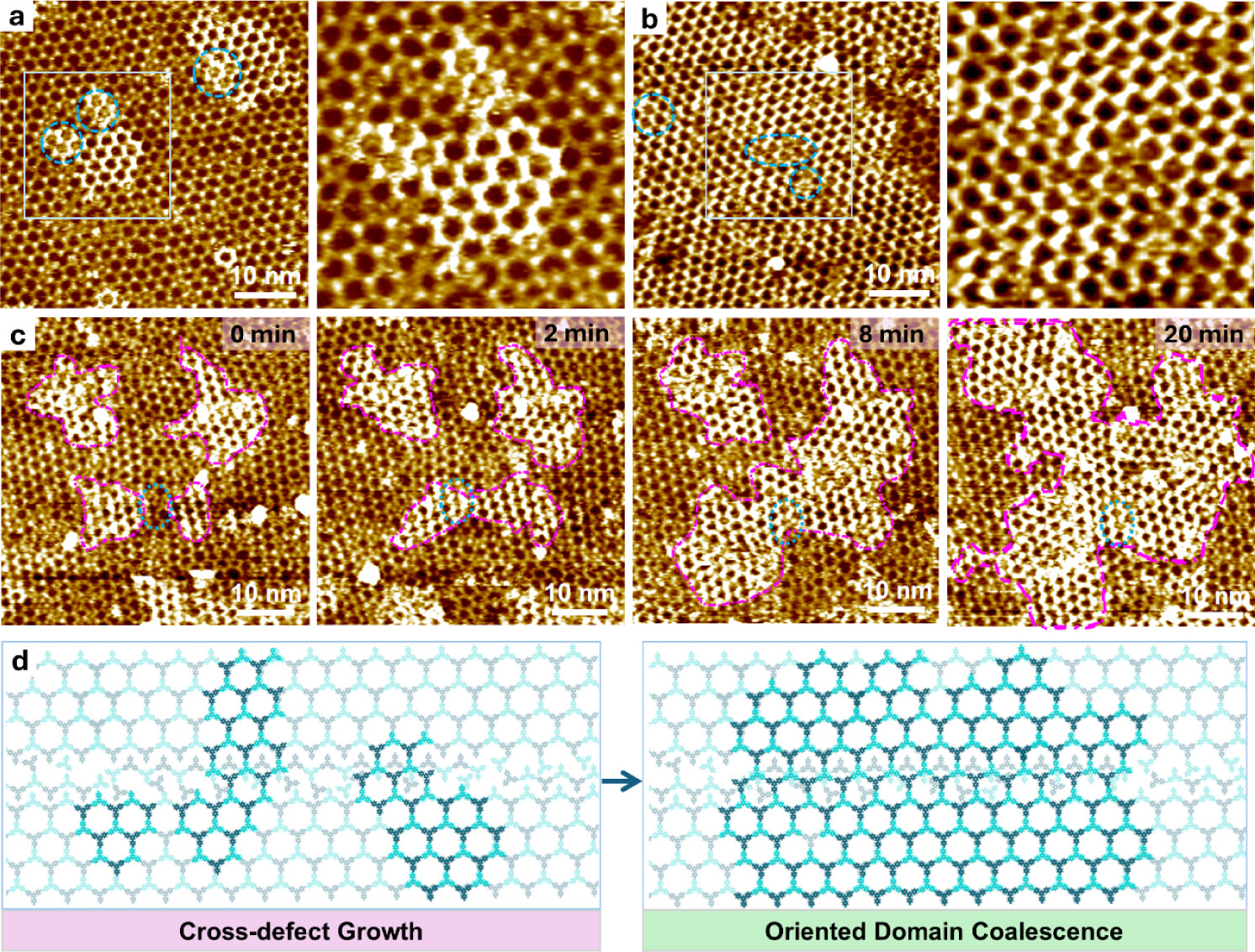

第二层生长速率较慢，为单体扩散和亚胺键动态可逆交换提供时间窗口，使第二层可自调整晶格取向实现跨缺陷生长；同时较慢的生长速率减少动力学俘获，让取向匹配的相邻畴区融合形成连续双层网络，提升长程相干性。
4. 局部堆叠异质性：
AA 堆叠为主的结构由热力学优势和晶格外延导向共同决定；在底层缺陷区域，成核始于缺陷处，晶格自调整无法完全消除底层无序影响，形成 “上层有序 - 底层无序” 的局部堆叠结构，造就整体 AA 堆叠中的异质性。

总结
1. 成功在 HOPG 固液界面构建了亚胺键连接的 TAPB-TFPB 双层 2D COF，通过调控单体浓度实现了单 / 双层的可控合成，明确了双层形成的浓度阈值和层 - by-layer 生长模式。

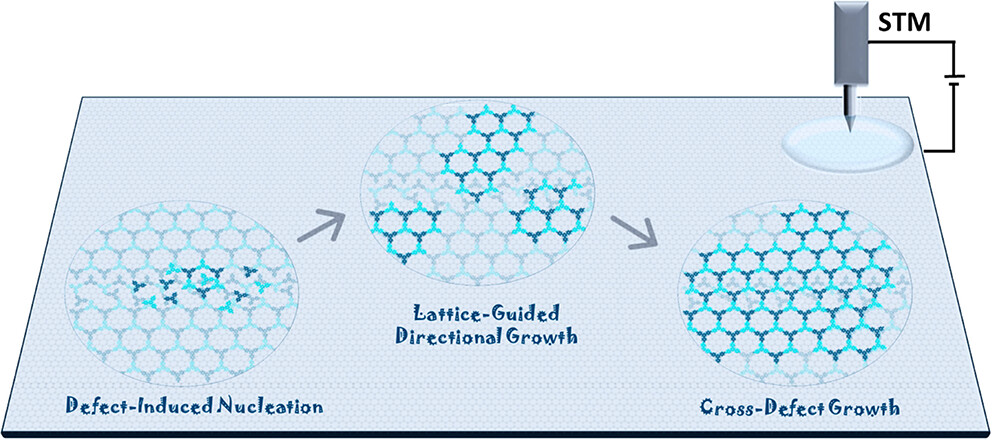

2. 利用时间分辨 STM 首次实现了亚胺键连接双层 2D COF 生长过程的分子尺度可视化，揭示了缺陷介导成核 - 晶格导向定向生长 - 跨缺陷生长 - 取向畴融合的完整层状生长机理。
3. 结合 DFT 计算从理论上解释了单体的吸附偏好和 AA 堆叠的热力学优势，通过机器学习辅助的统计分析为缺陷介导成核提供了定量证据，阐明了双层 COF 中以 AA 堆叠为主、局部存在有序 - 无序堆叠的结构特征及形成原因。
4. 建立了表面受限条件下 2D COFs 层状生长的分子尺度框架，将缺陷演化、生长动力学和动态共价化学与层间堆叠有序性关联，为理解体相 COFs 的堆叠无序现象提供了新视角。

文章标题：Mechanistic Insights into Layered Growth of Imine-Linked Bilayer 2D Covalent Organic Frameworks
文章作者：Jiamin SunGuangyuan Feng*Karol StrutyńskiGangamallaiah VelpulaShaoxuan YuanManuel Melle-FrancoKunal S. MaliSteven De Feyter*
DOI：10.1021/jacs.5c19958
文章链接：https://pubs.acs.org/doi/10.1021/jacs.5c19958
