手性双折射氢键有机框架薄膜用于高效圆偏振发光

首页 > 行业动态 > 手性双折射氢键有机框架薄膜用于高效圆偏振发光

摘要：
福建物构所顾志刚团队的研究(Angew. Chem. Int. Ed. DOI: 10.1002/anie.4678241）中以手性联萘二甲酸（H₂BDA）为前驱体，通过氢键超分子自组装制备对映异构HOF晶体CAS-10(R/S)，并采用原位结晶法实现高度取向薄膜的可控制备。该手性HOF薄膜在460 nm处发光不对称因子gₗᵤₘ可达±0.5，较无序前驱体薄膜提升167倍，较块体晶体提升20倍，同时兼具强手性特征与亮蓝色荧光。研究首次将线性双折射效应引入手性HOF薄膜体系，依托分子手性、超分子手性与线偏振-双折射协同作用实现CPL性能多级放大，为高性能手性光子器件开发提供全新设计思路与材料平台。

研究背景：
1. 行业问题：圆偏振发光材料在3D显示、生物成像、信息加密等领域应用潜力极大，但手性HOF基CPL材料研究极度稀缺；现有手性HOF普遍存在发光不对称因子偏低（gₗᵤₘ多为10⁻²~10⁻³）、长程手性有序性差、成膜难度大三大瓶颈，难以兼顾结晶性、手性传递与宏观薄膜形貌，严重制约器件化应用。
2. 现有方案：学界多聚焦手性MOF、COF等框架材料开发CPL发射器，虽能实现手性发光，但合成条件苛刻、成本偏高；少量手性HOF仅能获得微弱CPL信号，缺乏高效放大策略，且无法制备高度取向薄膜，难以发挥光学各向异性优势。
3. 本文创新：选用手性联萘衍生物为构筑基元，通过氢键驱动超分子自组装，精准合成C222₁手性空间群HOF晶体；突破传统成膜瓶颈，采用原位溶剂蒸发法制备高度取向HOF薄膜；首创线偏振发光与双折射协同调控策略，实现CPL性能跨越式提升，解决手性HOF发光效率低下的行业痛点。

实验部分：
1. 手性前驱体制备：以6-羟基-1-萘甲酸为原料，经多步反应合成外消旋H₂BDA，再通过手性拆分得到R-H₂BDA与S-H₂BDA对映异构体，经¹H NMR验证拆分纯度，为后续HOF组装提供纯手性基元。
2. 手性HOF晶体制备：将对映异构H₂BDA溶于乙酸乙酯体系，采用可控溶剂缓慢蒸发法，在优化条件下获得形貌规整的CAS-10(R)与CAS-10(S)单晶，晶体属于正交晶系C222₁手性空间群。

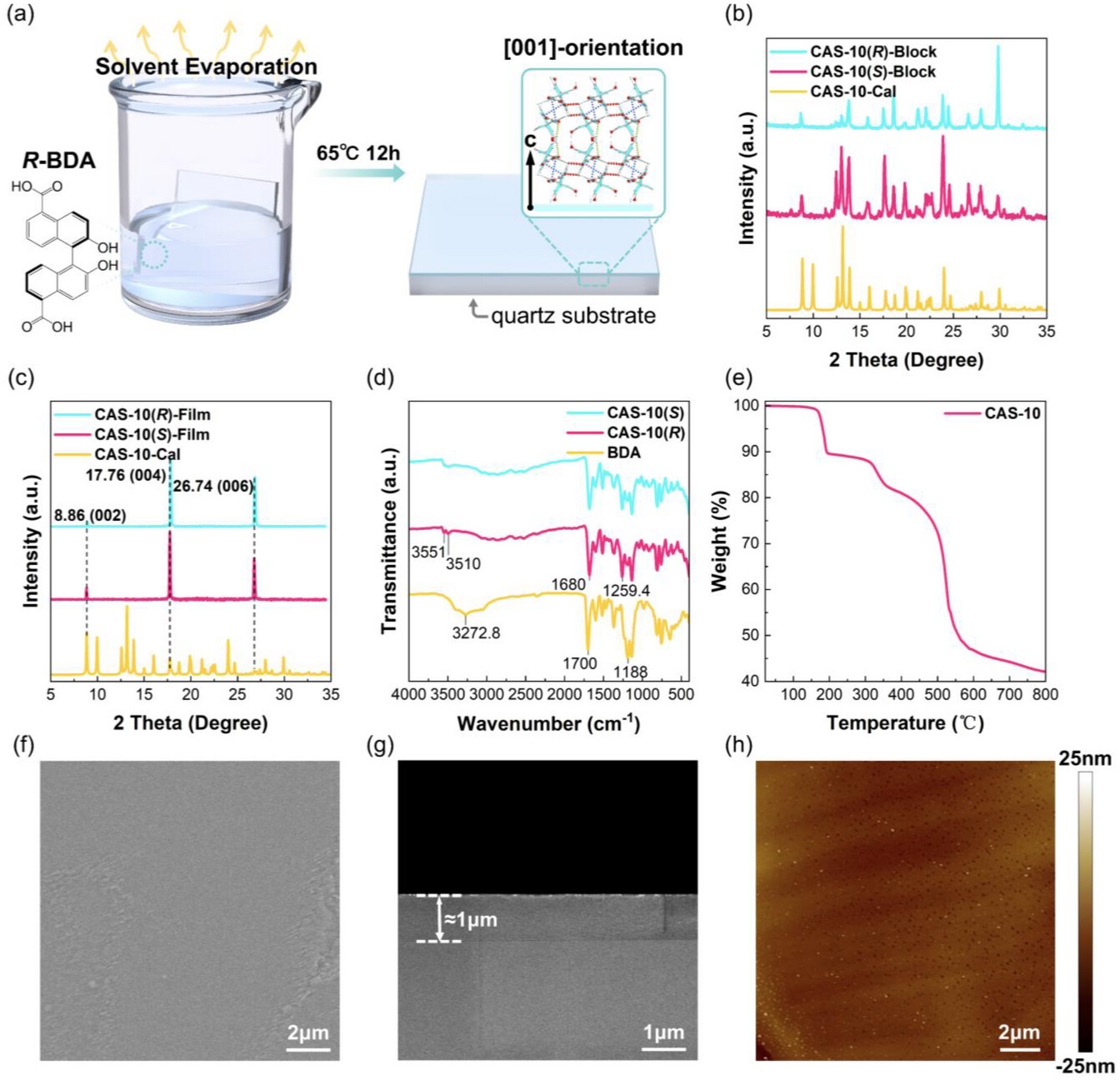

3. 高度取向薄膜制备：采用原位生长法，将预处理石英基板垂直浸入H₂BDA乙酸乙酯溶液，65℃恒温溶剂挥发，使分子在基板表面定向结晶，成功制备均匀致密、高透明度的CAS-10手性薄膜，薄膜厚度约1 μm。
4. CPL性能测试：对比测试不同形貌样品的CPL性能：无序H₂BDA薄膜gₗᵤₘ≈±3×10⁻³，CAS-10晶体gₗᵤₘ≈±2.5×10⁻²，取向薄膜gₗᵤₘ高达±0.5，对映体薄膜呈现镜像CPL信号，发光指标领跑同类材料。
5. 稳定性验证：热重测试显示，CAS-10晶体160℃以下无明显失重，仅孔道溶剂脱除，320℃以上才发生框架分解，热稳定性优异，可满足器件加工需求。
实验突破：首次实现手性双折射HOF高度取向薄膜的可控制备，CPL不对称因子较无序前驱体提升167倍，突破手性HOF发光性能瓶颈；首创双折射协同放大机制，开辟高性能CPL材料研发新路径。

分析表征：
1. 结构表征：CAS-10(R/S)为正交晶系、C222₁手性空间群，分子通过羧基头尾氢键形成1D手性螺旋链，经羟基-萘环氢键、π-π堆积（3.821 Å）进一步构筑3D手性氢键网络。FT-IR显示O-H、C=O特征峰红移，印证强氢键网络形成；
2. 形貌表征：SEM、AFM表明薄膜表面光滑、厚度均匀，粗糙度小于10 nm。
3. 热稳定性：CAS-10晶体160℃前仅脱除孔道溶剂，框架保持完整，320℃以上才发生热分解，稳定性远优于前驱体粉末。

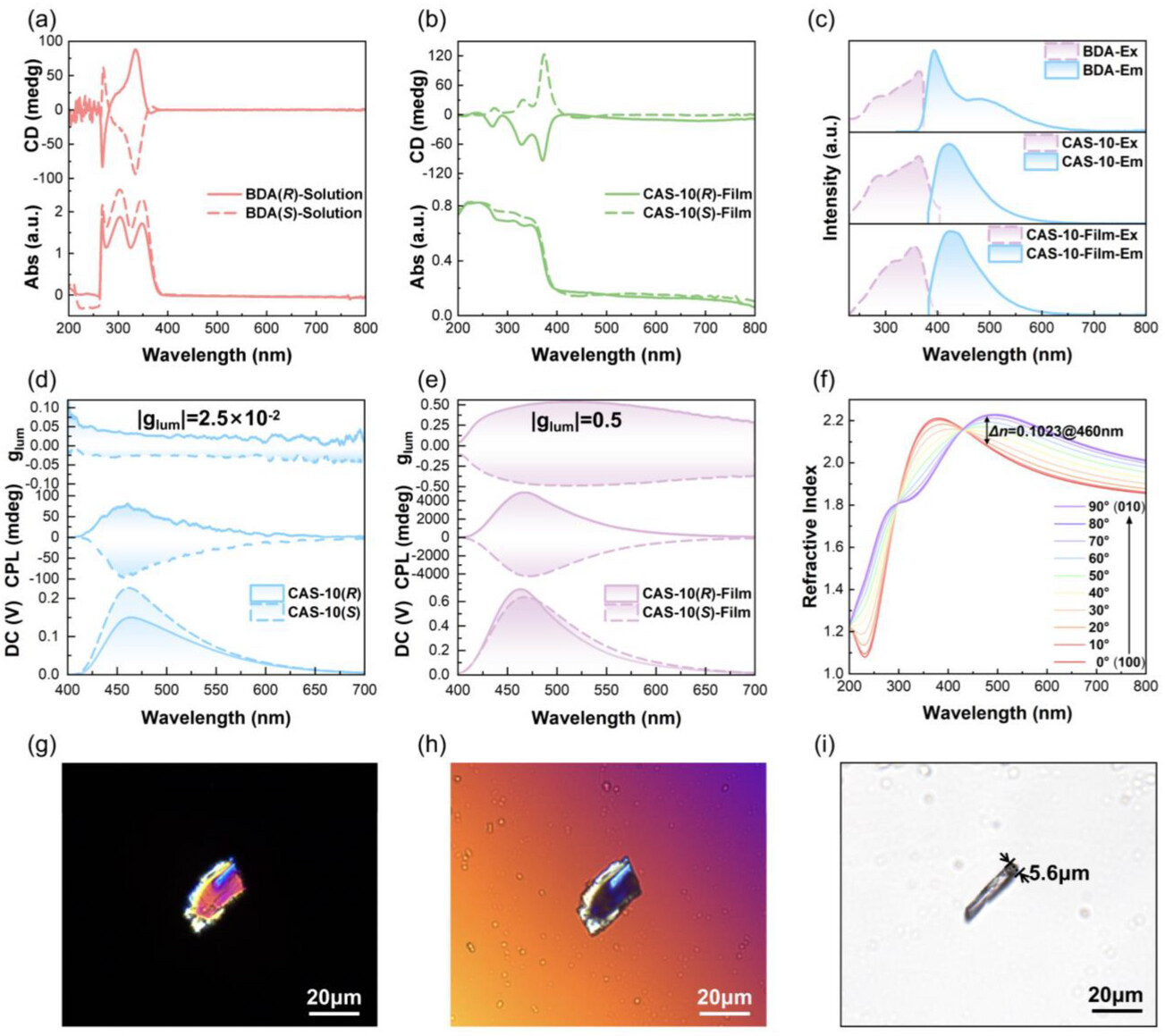

4. 光学性能：CD光谱显示对映体呈镜像科顿效应，手性传递完整；PL测试表明薄膜荧光量子产率较前驱体提升33倍；偏光显微镜测得550 nm处双折射Δn≈0.0833，460 nm处DFT计算双折射为0.1023，证实强线性双折射特性。

机理分析：

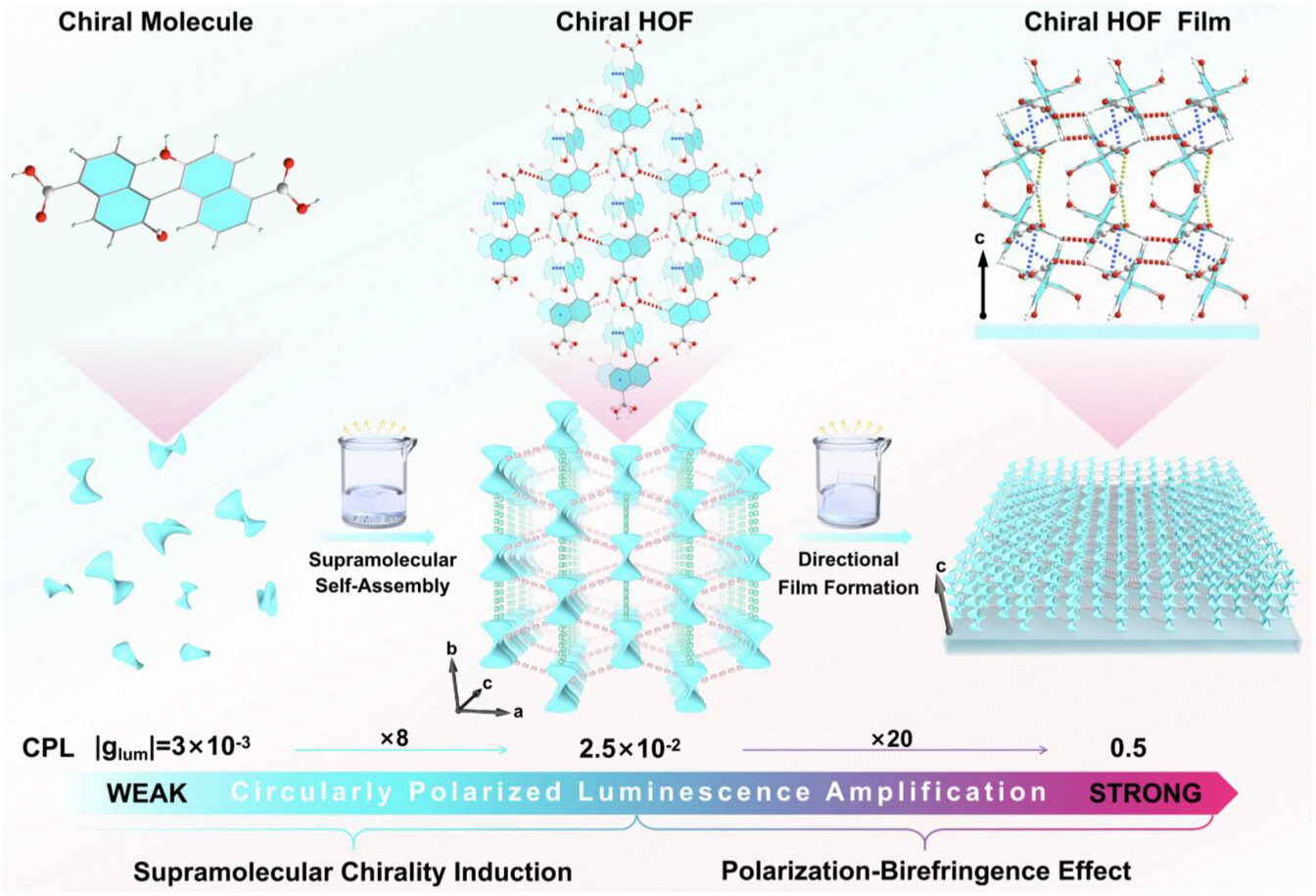

1. 手性自组装：手性H₂BDA分子通过O-H···O氢键形成1D手性螺旋，再借助次级氢键与π-π堆积逐级组装为3D手性框架，实现长程手性有序排列，为光学性能放大奠定结构基础。
2. 荧光增强机理：H₂BDA在HOF中形成J-聚集体，聚集诱导发光（AIE）效应抑制非辐射跃迁，激子耦合降低激发态能量，量子产率提升33倍，发射峰窄化红移。
3. CPL多级放大：一级放大源于超分子手性有序排列，gₗᵤₘ从10⁻³升至10⁻²；二级放大为核心突破，取向薄膜兼具线偏振发光与强双折射，跃迁电偶极矩与晶体快轴夹角接近最优值，薄膜厚度实现近λ/4光程差，线偏振光经双折射转化为圆偏振光，最终gₗᵤₘ突破0.5，实现167倍性能提升。

总结：
1. 本文以手性联萘二甲酸为基元，成功合成C222₁手性空间群HOF晶体，并实现高度取向薄膜的可控构筑；
2. 首次将双折射效应引入手性HOF体系，通过多级协同放大，CPL不对称因子达±0.5，创同类材料新高；明确分子手性-超分子手性-双折射放大的构效关系，完善了手性HOF发光理论体系。

文章标题：Homochiral Birefringence Hydrogen-Bonded Organic Framework Films for Highly Circularly Polarized Luminescence
文章作者：Jun-Hao Ding, Lin-Zhi Huang, Li-Mei Chang, Zhi-Gang Gu, Jian Zhang
DOI：10.1002/anie.4678241
原文链接：https://onlinelibrary.wiley.com/doi/10.1002/anie.4678241

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
