COF碳纳米管到薄膜的手性传递：基于手性诱导结晶策略

首页 > 行业动态 > COF碳纳米管到薄膜的手性传递：基于手性诱导结晶策略

摘要：

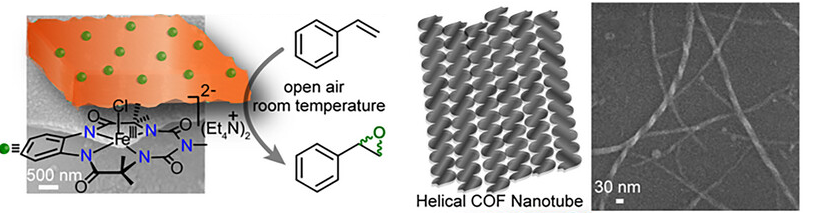

Rahul Banerjee团队的研究( Adv. Mater. DOI: 10.1002/adma.202521292)中报道了一种通过手性诱导结晶策略，从非手性前驱体合成具有刚性及多孔结构的均相手性共价有机框架（COF）薄膜的新方法。研究团队利用手性酸（(R)-和(S)-樟脑磺酸，CSA）作为催化剂和手性诱导剂，在COF纳米管成核过程中引导其周期性排列，进而自组装形成均相手性薄膜。成功合成了六种具有不同骨架功能的COF薄膜（R/S-TpAzo, R/S-TpDPP, R/S-TpBDMe2）。所有薄膜均表现出强烈的圆二色性（CD）信号和显著的Cotton效应。其中，TpAzo系列薄膜展现出最高的结晶度、在常温常压下实现了烯烃的不对称环氧化反应，产率超过90%，对映体过量值（ee）大于99%。

研究背景：
1. 行业问题：手性固态材料在不对称催化、手性分离及光电器件领域应用前景广阔，但合成高纯度手性COF面临巨大挑战。主要矛盾在于高结晶度与结构不对称性之间的权衡：直接引入大体积手性单体往往破坏框架平面性和π-π堆积，导致结晶度低、比表面积小且稳定性差；而后修饰法（PSM）则导致手性基团分布不均，活性位点可及性低。
2. 现有方案：当前主流策略包括直接结晶法、后修饰法和手性诱导法。直接法受限于单体设计，难以兼顾性能；后修饰法难以实现全局手性有序；手性诱导结晶虽潜力巨大，但探索不足，缺乏能同时保证薄膜完整性、高结晶度和全局手性的通用策略。
3. 本文创新：提出“手性诱导结晶”策略，利用非手性构建单元，在手性酸（CSA）的双重作用（布朗斯特酸催化剂+手性结构导向剂）下，先形成螺旋COF纳米管，再自组装成膜。该方法避免了 bulky 手性基团的直接引入，保留了框架的高结晶度和孔隙率，实现了从非手性前驱体到全局手性薄膜的精准转化，并成功应用于高效不对称催化。

实验部分：

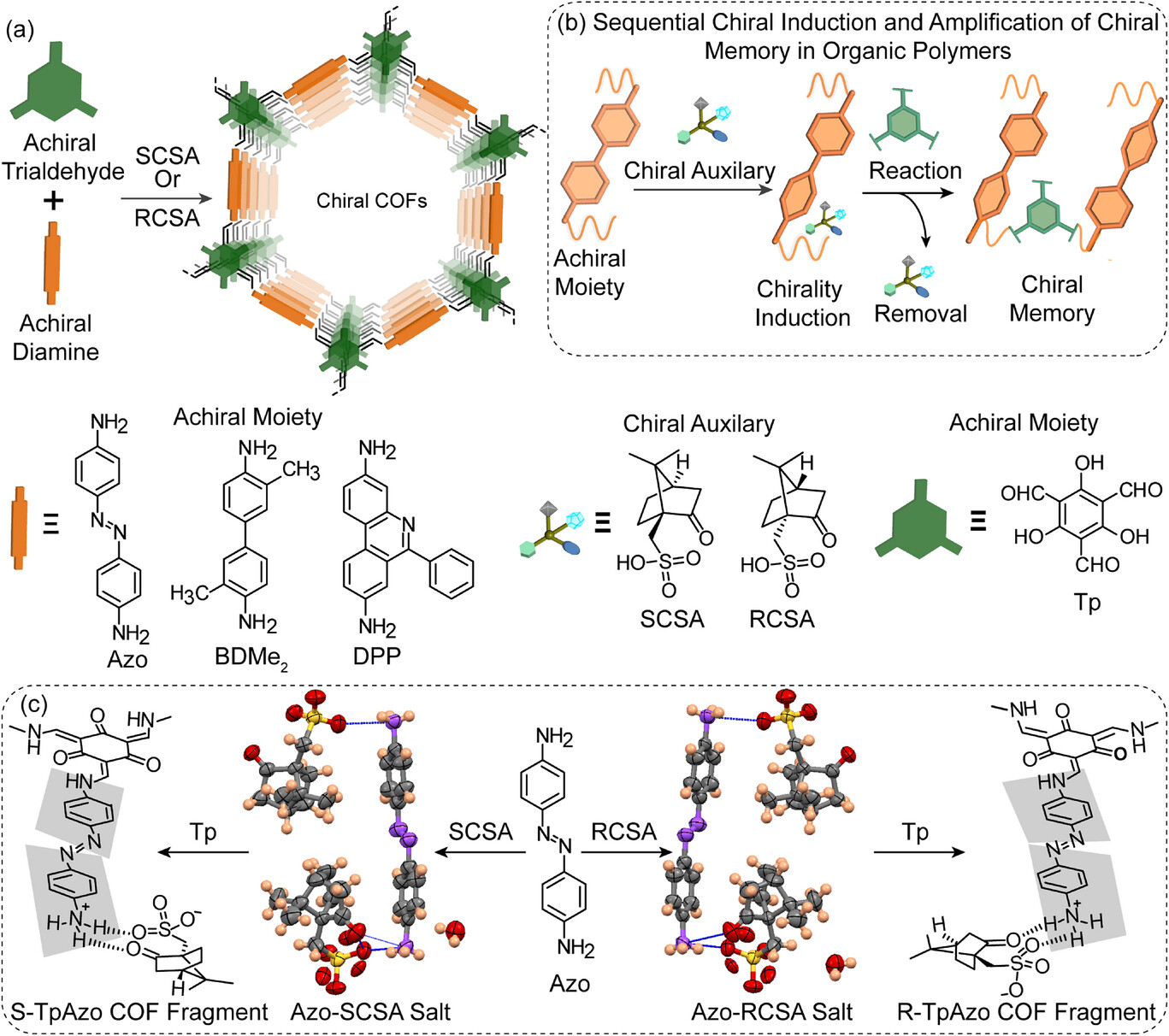

1. 手性COF薄膜的合成：选用三种非手性二胺（Azo, DPP, BDMe2）和非手性三醛（Tp），分别以(R)-CSA和(S)-CSA为手性诱导剂。首先在DCM中形成手性二胺 - 酸盐，随后加入Tp，在60-70℃回流24小时形成螺旋纳米管晶种，最后在DCM-水界面静置48小时自组装成膜。成功制备了六种对映体纯COF薄膜。

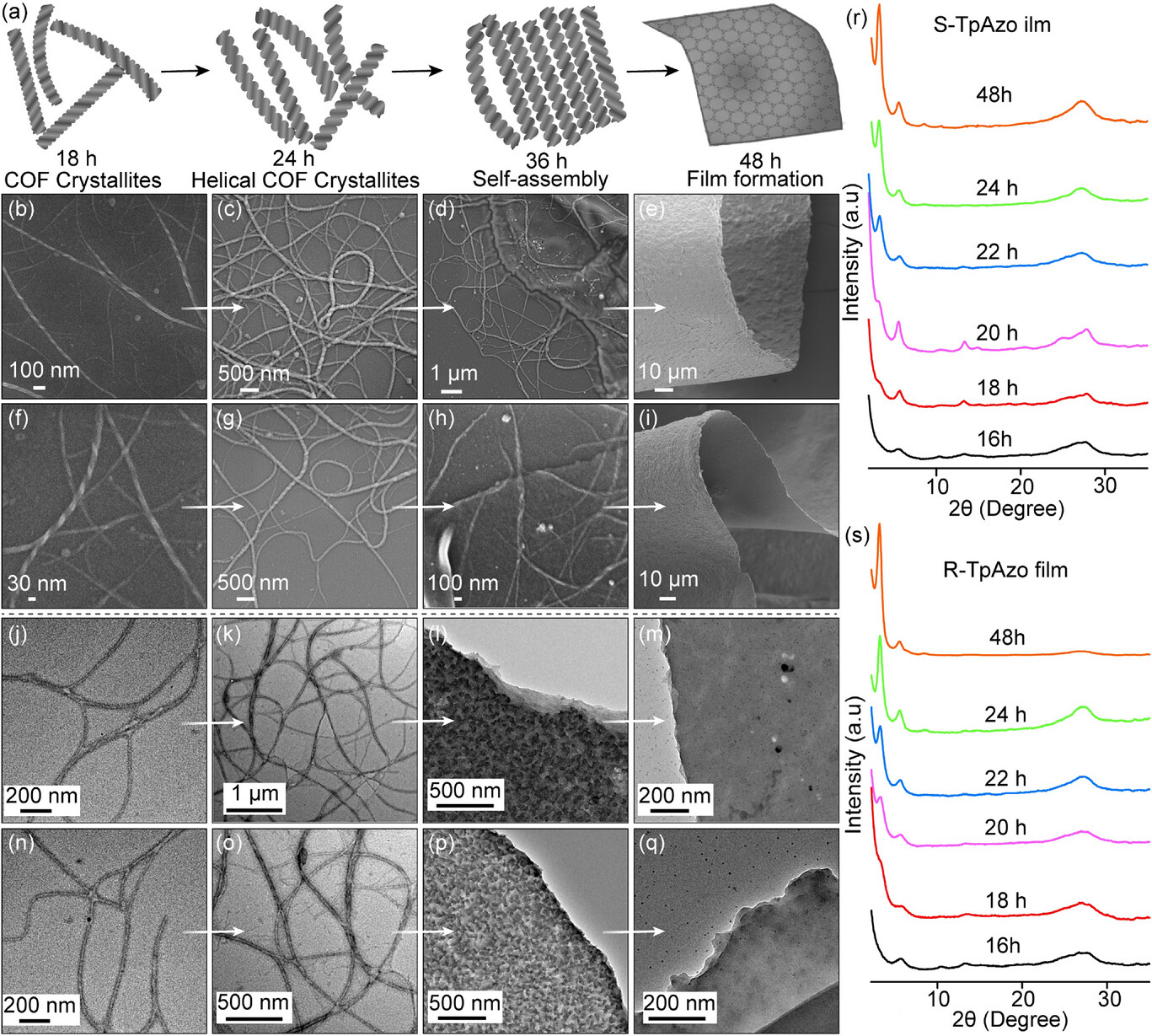

2. 形貌追踪：通过时间依赖的SEM和TEM表征，揭示了“分子盐→纳米管晶种（~20 nm）→螺旋纳米管（~60-80 nm）→连续薄膜”的生长路径。证实了手性环境导致的层间扭曲是形成螺旋纳米管的关键驱动力。

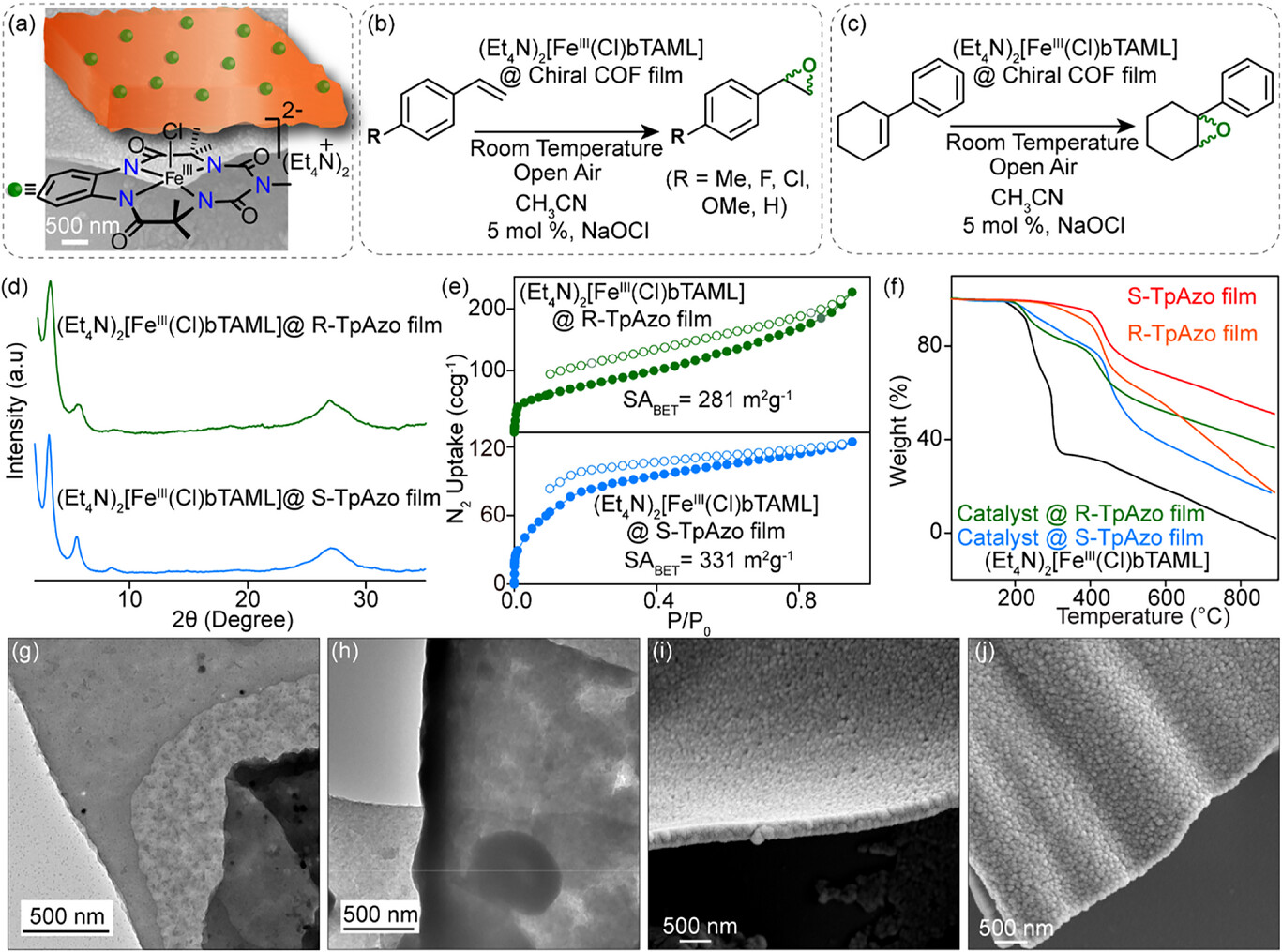

3. 不对称催化性能测试：将仿生铁催化剂(Et4N)2[FeIII(Cl)bTAML]封装至R/S-TpAzo薄膜孔道中（负载量约12-13 wt%）。在乙腈溶剂中，以NaOCl为氧化剂，催化苯乙烯及其衍生物的环氧化反应。在室温下即可实现>90%的转化率和对映体选择性（ee > 99%），且催化剂可循环使用4次，虽选择性略有下降但仍保持较高活性。
4. 对照实验：使用外消旋CSA或非手性酸（TFA）合成的COF薄膜无CD信号，且催化反应仅得到外消旋产物，确证了手性诱导的必要性及手性环境的唯一来源。

分析测试：

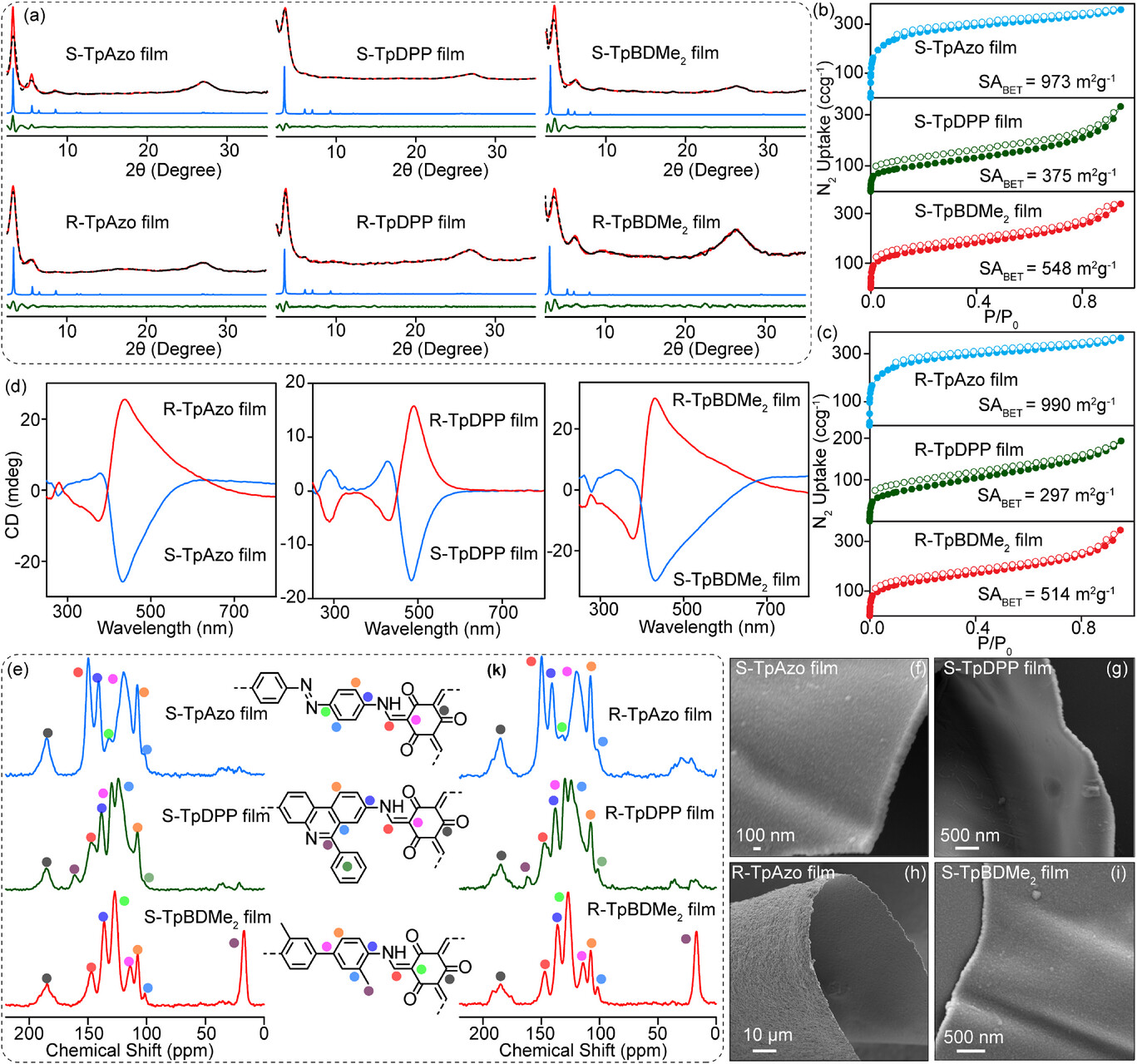

1. 结构与结晶性：PXRD图谱显示，R/S-TpAzo在2θ≈3.2°处出现强衍射峰（100面）。SEM和AFM图像显示薄膜表面连续、无裂纹，纳米管直径约60-80 nm。
2. 气体吸附：成膜后的COF比表面积显著高于初始纳米管晶种。其中R-TpAzo和S-TpAzo的BET比表面积分别高达973 m²/g和990 m²/g，孔径分布集中在~2.5 nm。封装催化剂后，比表面积降至~300 m²/g，佐证了客体分子的成功孔道限域。
3. 手性光学性质：CD光谱在250-500 nm范围内显示出强烈的镜像Cotton效应。R型薄膜在~437 nm处呈正信号，S型呈负信号，表明薄膜具有极高的对映体纯度和宏观手性有序。
4. 成分与相互作用：固态¹³C NMR在182-184 ppm处的羰基峰证实了β-酮烯胺结构的形成。元素分析确认薄膜中无残留CSA分子。XPS O1s谱图揭示了COF骨架酮烯胺氧与催化剂酰胺氧之间的氢键相互作用（531.7 eV新峰），解释了催化剂的稳定固载机制。

机理分析：
1. 手性传递与放大：核心在于“氢键导向的扭曲 - 卷曲”机制。手性CSA与非手性二胺通过可逆质子化形成具有特定取向的氢键网络，这种局部手性环境在席夫碱缩合过程中被“冻结”并传递给二维COF层。为了释放由手性扭曲引起的层间应力，原本平面的2D层发生定向卷曲，自发形成螺旋纳米管。
2. 自组装机理：螺旋纳米管在DCM-水界面通过范德华力和π-π相互作用进行侧向排列和纵向延伸，进一步重结晶消除缺陷，形成长程有序的连续薄膜，实现了从纳米级手性单元到宏观手性薄膜的跨尺度传递。
3. 不对称催化机理：封装在孔道内的铁催化剂与COF骨架形成氢键锚定，限制了催化剂构象。手性孔道形成了类似酶的“结合口袋”，通过空间位阻和手性环境识别底物，引导氧化剂从特定方向进攻烯烃双键，从而实现极高的对映选择性。

总结：
1. 本文开创性地利用手性诱导结晶策略，成功从非手性单体构建了六种高结晶度、高比表面积（最高达990 m²/g）的均相手性COF薄膜，解决了传统方法中结晶度与手性难以兼得的难题。
2. 阐明了从分子盐到手性纳米管再到宏观薄膜的分级组装机理，证实了氢键在手性传递中的关键作用。
3. 开发的催化剂封装复合薄膜在烯烃不对称环氧化中表现出优异的催化活性和对映选择性（ee > 99%），展示了其在绿色手性合成中的巨大应用潜力。

文章标题: Chirality Transfer from Covalent Organic Framework Nanotubes to Covalent Organic Framework Films via Chirality Induction Crystallization
作者: Saikat Bag, Debasmita Chatterjee, Rohan Mahapatra, Himadri Sekhar Sasmal, Arindam Khatua, Madhurima Giri, Satyadip Paul, Ankita Shelke, Najla AlMasoud, Taghrid S. Alomar, Thalasseril G. Ajithkumar, Sayam Sen Gupta*, Rahul Banerjee*
DOI: 10.1002/adma.202521292
原文链接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adma.202521292

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
