摘要：
南开大学胡同亮团队在(Angew. Chem. Int. Ed. 2026, DOI: 10.1002/anie.6037453）报道了一种具有静电势互补表面和定制化分子筛分孔道的超高稳定性柱层状MOF材料——Ni-pca-pyz。该材料利用刚性孔道尺寸精准匹配C3F6动力学直径而完全排斥C3F8，同时孔壁丰富的正电势氢原子位点通过多重C-F···H氢键作用特异性识别C3F6。实验结果显示，Ni-pca-pyz在298 K下实现了创纪录的C3F6/C3F8吸附量比（137.6），C3F6吸附容量高达55.02 cm³ g⁻¹，而C3F8吸附量几近于零（0.36 cm³ g⁻¹）。穿透实验证实，该材料可从混合气中直接制备纯度超99.999%的电子级C3F8，产率高达2.06 × 10³ L kg⁻¹，且具备优异的循环稳定性、耐水性及可放大合成潜力，为全氟电子特气的工业化纯化提供了理想平台。


研究背景：

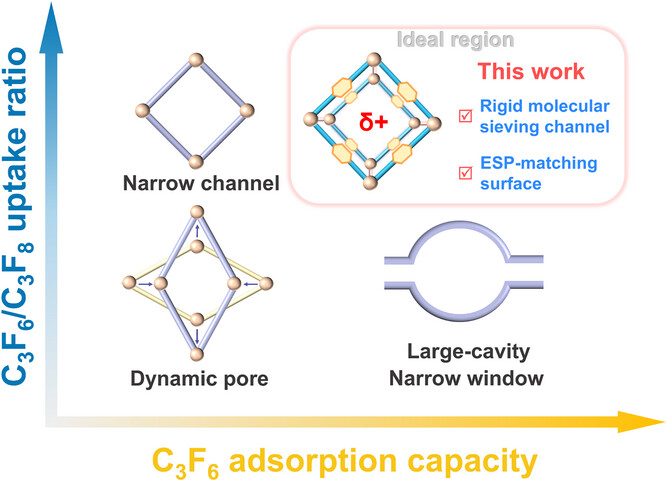

1. 行业痛点： 八氟丙烷（C3F8）是集成电路刻蚀与清洗的核心电子特气，其纯度需达到99.999%以上。然而，生产过程中不可避免地混入沸点极近（相差仅约6 K）、分子尺寸差异极小（亚埃级）的副产物六氟丙烯（C3F6）。传统深冷精馏能耗巨大且难以达到超高纯度，而现有 porous 吸附剂面临核心矛盾：窄孔道材料虽能筛分但容量低，大孔道材料容量高但选择性差，动态孔道材料易导致共吸附，无法兼顾高容量与高选择性。
2 . 现有方案： 学者们尝试利用MOFs的可调性进行分离，主要策略包括尺寸筛分、热力学平衡分离等。但针对C3F6/C3F6这一极具挑战的体系，现有MOFs（如Al-PMA, Zn-bzc-CF3等）要么受限于过小的孔径导致C3F6扩散受阻、容量低，要么因窗口-空腔连接处的微小间隙导致C3F8渗漏，分离系数普遍较低（大多<40），无法满足工业级痕量脱除需求。
3. 本文创新： 受生物酶特异性识别启发，作者提出“尺寸筛分+静电势互补”双重调控策略。利用柱层状结构预设刚性一维孔道，精准控制孔径介于C3F6与C3F8之间实现物理筛分；同时在孔壁引入富氢配体，构建正静电势陷阱，通过多重C-F···H氢键增强对C3F6的特异性亲和力。这种协同效应成功打破了容量与选择性的权衡限制。


实验部分：
1. 材料合成与放大： 采用Ni(NO3)2·6H2O、4-吡唑羧酸（H2pca）和吡嗪（pyz）在DMF/甲醇体系中反应。研究发现DMF作为质子受体对相纯度至关重要。团队进一步开发了常压回流合成法，替代了传统高压溶剂热法，成功实现了百克级Ni-pca-pyz规模化制备，且产物结晶度、稳定性及分离性能更优（吸附量比提升至153.1）。
2. 静态吸附性能测试： 在273-313 K温度范围内测试单组分吸附等温线。结果表明，Ni-pca-pyz对C3F6呈现典型的I型等温线，298 K/1 bar下吸附量达55.02 cm³ g⁻¹；而对C3F8的吸附量几乎为零（0.4 cm³ g⁻¹），计算出创纪录的吸附量比137.6。
3. 动态穿透实验： 搭建固定床吸附柱，通入不同比例（50:50, 10:90, 1:99）的C3F6/C3F8混合气。在1:99模拟工业痕量杂质工况下，C3F8立即穿透，而C3F6被牢牢截留。流出气中C3F8纯度稳定超过99.999%，单次穿透C3F8产率高达2.06 × 10³ L kg⁻¹。连续5次循环及存放1年后的样品性能无衰减。
4. 稳定性验证实验： 将材料置于水、强酸（pH=2）、强碱（pH=14）及空气中浸泡或存放，PXRD图谱显示结构完整。吸附 - 脱附循环5次后容量保持不变，证明其在苛刻工业环境下的鲁棒性。

分析测试：

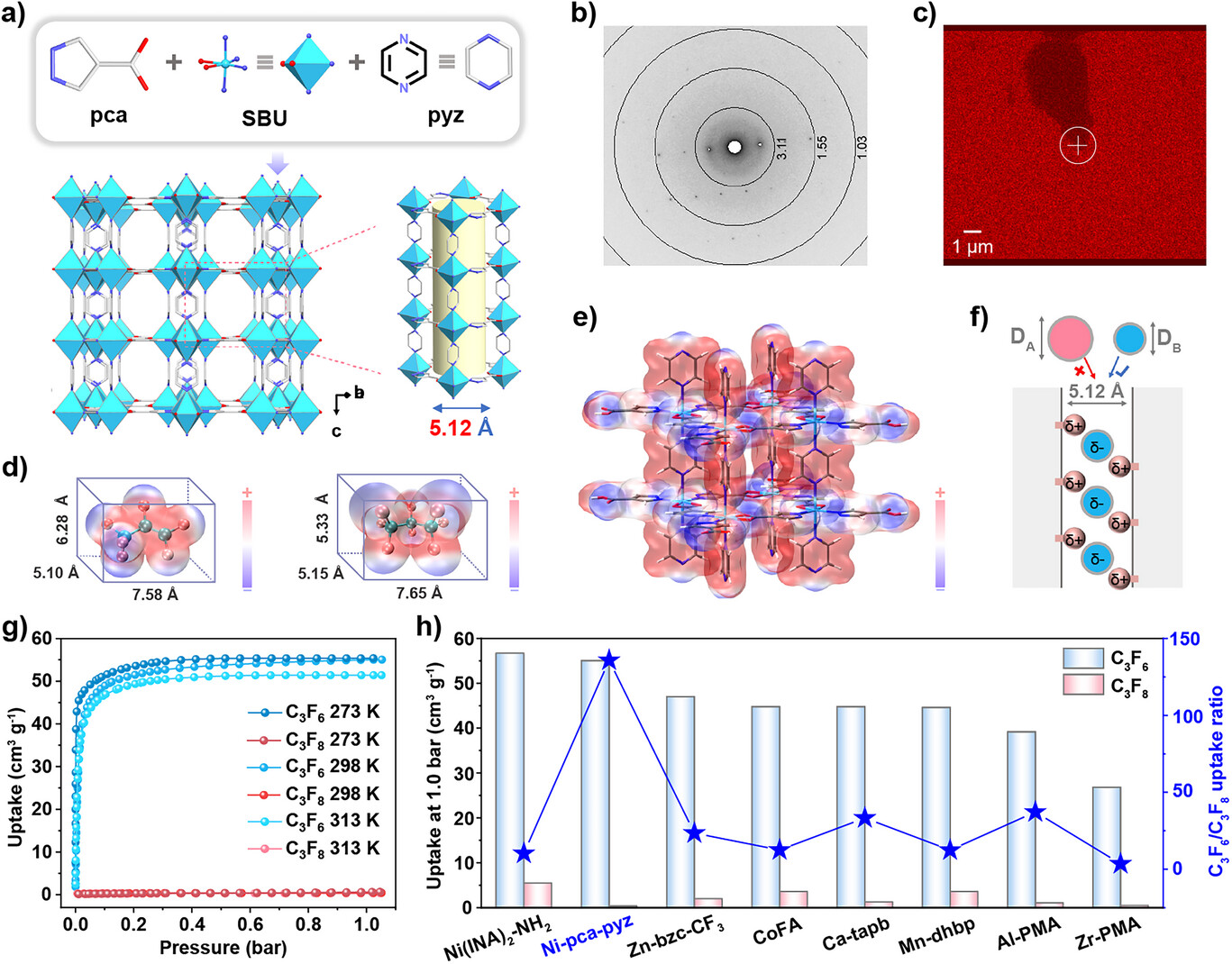

1. 结构与孔隙表征： 3D MicroED解析表明，Ni-pca-pyz属于四方晶系P4/mbm空间群，具有pcu拓扑结构。去除客体分子后形成沿c轴排列的一维圆柱形孔道，孔径精确为5.12 Å。BET比表面积为1015.91 m² g⁻¹。Horvath-Kawazoe模型计算的孔径分布与晶体学数据高度一致。

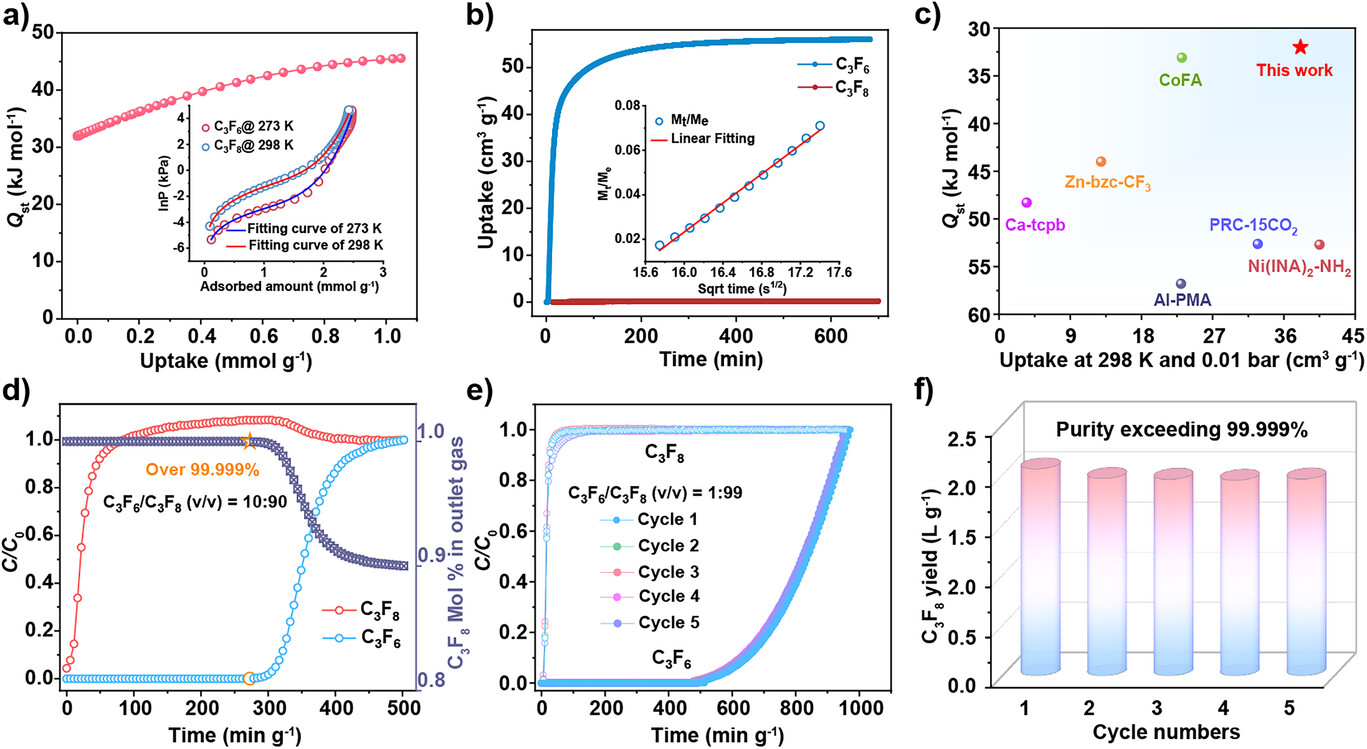

2. 吸附热力学与动力学： 利用Virial方程拟合计算得到C3F6的零覆盖吸附热（Qst）为32.0 kJ mol⁻¹，处于适中范围，利于再生。动力学测试显示，C3F6的有效扩散系数为9.29 × 10⁻⁵ s⁻¹，而C3F8的动力学吸附量仅为0.36 cm³ g⁻¹，证实了完全的动能排除。IAST理论计算显示其在298 K下的选择性超过1.0 × 10⁶⁵。
3. 原位光谱监测： 原位FTIR光谱显示，随着C3F6通入，1338 cm⁻¹处的ν(C-F)峰发生蓝移，1159 cm⁻¹处峰展宽并红移，且出现1794 cm⁻¹的ν(C=C)特征峰，证实C3F6进入孔道并与框架发生弱相互作用达到饱和，而C3F8无此类现象。

机理分析：
1. 尺寸筛分机制： DFT计算模拟了气体分子的扩散路径，发现C3F8通过孔口的能垒高达135.08 kJ mol⁻¹，而C3F6仅为8.68 kJ mol⁻¹。这是因为Ni-pca-pyz的5.12 Å孔径恰好大于C3F6的最小截面尺寸（5.10 Å）而小于C3F8（5.15 Å），形成了绝对的物理屏障。
2. 静电势互补识别： 静电势映射显示，孔道内表面暴露的配体C-H键呈现显著的正电势，而C3F6分子中的F原子富电子。DFT优化构型表明，C3F6进入孔道后，其F原子与孔壁的H原子形成多重C-F···H氢键（键长2.54-3.33 Å），这种特异性的主客体相互作用进一步稳定了C3F6在孔道内的吸附，同时由于C3F8根本无法进入，这种化学识别作用仅对目标分子生效，从而实现了“完美”分离。
3. 协同效应： 刚性孔道保证了筛分的绝对性，而静电势互补解决了传统筛分材料容量低的问题，两者协同打破了吸附容量与选择性的Trade-off效应。

总结：
1. 本文成功设计并合成了Ni-pca-pyz，首次通过“刚性尺寸筛分+静电势互补”双重机制，在C3F6/C3F8分离中同时实现了超高容量（55.02 cm³ g⁻¹）和创纪录的选择性（137.6），可从痕量C₃F₆（1:99体积比）混合物中制备纯度超99.999%的C₃F₈，产率达2.06×10³ L·kg⁻¹。
2. 文章主要聚焦于静态和准动态条件下的表现，对于实际工业装置中极高流速、复杂杂质组分（如含水分、其他氟碳化合物）共存下的长期运行寿命有待在后续研究中进行验证。




文章标题： Trace Capture Hexafluoropropylene From Octafluoropropane via Complete Molecular Sieving Mechanism in a Highly Robust Metal−Organic Framework
文章作者： Lan Lan, Si-Jia Wei, Wei Xia, Qiang Zhang, Yanghe Liu, Chaosheng Bao, Mingren Cheng, Ze-Ying Qian, Lu-Lu Wang, Yi-Long Li, Min Feng, Zongbi Bao*, Tong-Liang Hu*
DOI: 10.1002/anie.6037453
原文链接： https://onlinelibrary.wiley.com/doi/10.1002/anie.6037453

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
