【TPT‑THTA COF】晶圆级分子工程化2D COF薄膜的合成用于高灵敏快速响应湿度传感

首页 > 行业动态 > 【TPT‑THTA COF】晶圆级分子工程化2D COF薄膜的合成用于高灵敏快速响应湿度传感

法国斯特拉斯堡大学Paolo Samorì教授、吉林大学田文晶教授、刘朝阳教授团队在《Advanced Materials》发表研究，针对共价有机框架（COFs）分子设计‑纳米结构‑传感性能关联不清、粉末器件成膜与界面接触差等问题，通过界面聚合实现晶圆级超薄 2D COF 薄膜精准制备。最优材料2D COF TPT‑THTA 传感器实现66124% per %RH超高灵敏度、0.12/0.40 s超快响应 / 恢复、≈1.0% RH极低迟滞，成功用于可穿戴呼吸监测，可识别哮喘、睡眠呼吸暂停等病理模式，建立 2D COF 传感材料分子工程新范式，为高性能健康诊断提供新方案。

研究背景
1. 行业问题
COFs 结构可调、孔隙率高，但分子设计、纳米形貌与传感性能构效关系不明确，难以定向优化湿度传感。
粉末 COF 难以成均匀薄膜，电极接触差、颗粒电阻大，无法满足电子传感实用化要求。
传统湿度传感器难以同时兼顾高灵敏、快响应、低迟滞与柔性可穿戴。
2. 现有方案
已发展剥离、CVD、模板法制备 2D COF，但难以实现晶圆级规模化。
界面聚合可制超薄膜，但缺乏分子工程策略，亲水性、孔径、能带难以精准调控。
已报道 COF 湿度传感器以光学型为主，易受干扰，电信号型性能与稳定性不足。
3. 本文创新
提出分子工程策略，同步引入三嗪与多羟基，精准调控极性、亲水性与孔径。
气‑液界面聚合室温制备 2/4 英寸晶圆级连续超薄 2D COF 薄膜，厚度 2.1–3.1 nm，粗糙度 < 0.5 nm。
构筑电阻式传感器，突破灵敏‑速度权衡，实现病理呼吸实时监测。

实验部分
1. 晶圆级 2D COF 薄膜制备
操作：将 TPT/TPB 胺单体与 THTA/DHTA 醛单体溶于氯仿，铺展于水面，25 ℃、54% RH 界面聚合 72 h，转移至 Si/SiO₂与 PET 基底。
结果：获得四种大面积连续薄膜，厚度 2.1–3.1 nm，为 4–6 层堆叠，实现晶圆级均匀成膜。

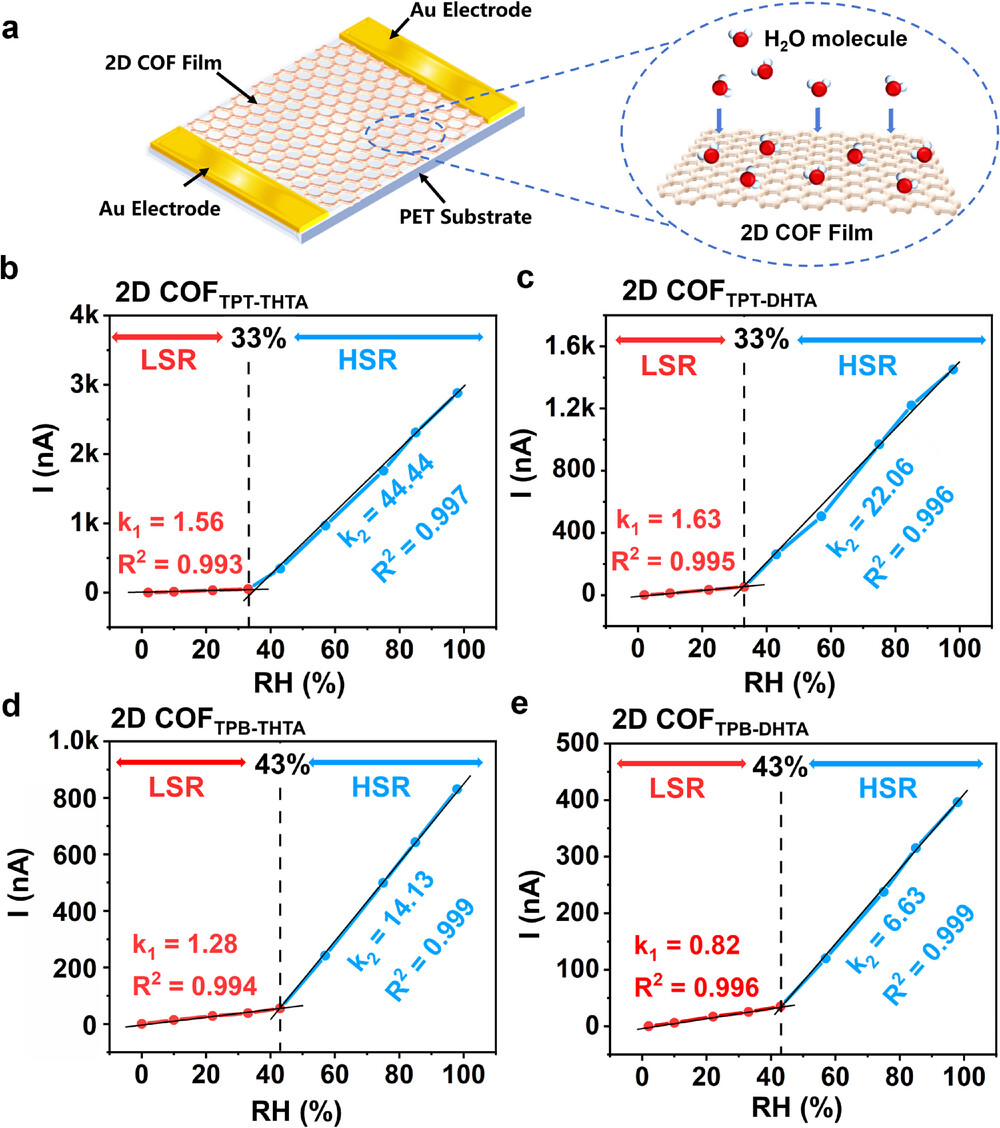

2. 湿度传感器件构筑与性能测试
操作：薄膜转至柔性 PET，蒸镀 60 nm 金电极，在 2%–98% RH 氛围下系统测试。
结果：2D COF<sub>TPT‑THTA</sub>在 33%–98% RH 灵敏度达66124% per %RH，响应 / 恢复 0.12/0.40 s，迟滞仅≈1.0% RH。
3. 稳定性与选择性测试
操作：11%–98% RH 循环 100 次，25–75 ℃变温，不同半径弯折，多种气体干扰测试。
结果：循环无衰减，75 ℃响应降 11%，极端弯折保持 83% 响应；对水汽选择性超 35000 倍，抗干扰强。
4. 可穿戴呼吸监测实验
操作：传感器集成口罩，测试静息、行走、跑步呼吸，模拟哮喘、呼吸暂停、窒息。
结果：精准捕捉呼吸频率，0.37 s 分辨哮喘急促呼吸，清晰识别呼吸暂停平台信号。
实验突破：首次实现晶圆级分子工程 2D COF 传感薄膜规模化制备，综合性能超越主流聚合物与纳米材料，率先实现临床级病理呼吸精准监测。

分析测试
1. 形貌与结构表征
AFM：厚度 2.1–3.1 nm，R₍RMS₎=0.47 nm，原子级平整。
4D STEM/HRSTEM：孔径≈1.45 nm，层间 π-π 堆叠≈0.31 nm，结晶有序。
PXRD：2θ≈5.65° 对应 (100) 晶面，间距≈1.56 nm，与 AA 堆叠模型一致。
2. 化学组成表征
XPS：N 1s 出现‑N=C‑与 N‑C‑N 峰，证实烯醇→酮式不可逆互变异构。
FT‑IR：出现 1279、1578、1630 cm⁻¹ 特征峰，确认 β‑酮烯胺键高效形成。
3. 亲水性与能带测试
水接触角：THTA 系列比 DHTA 系列低≈10°，超亲水。
UV‑vis/CV：LUMO=-2.09 eV，带隙较 TPB 体系降低 0.7 eV，导电性显著提升。

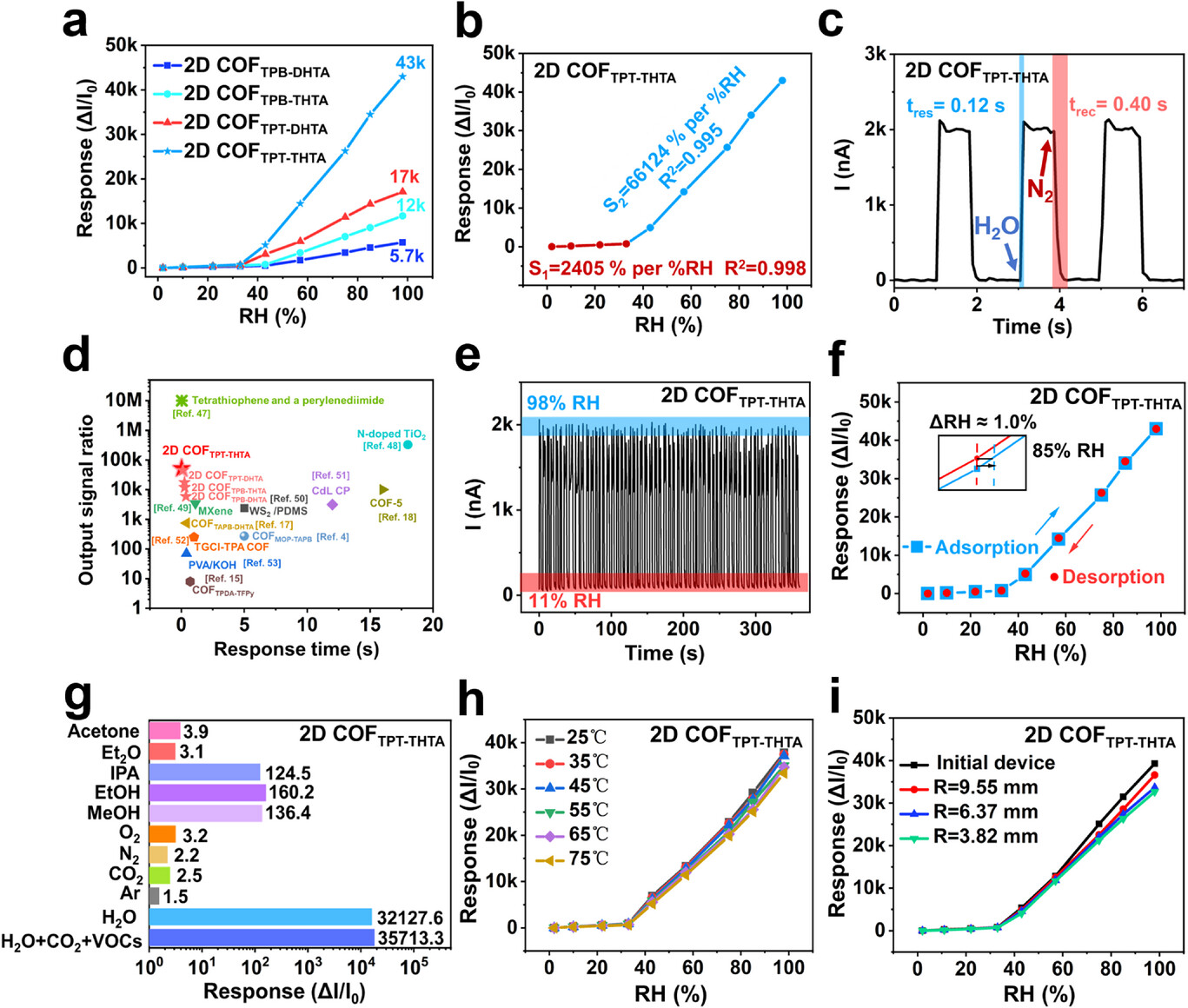

4. 传感性能定量
灵敏度：低湿 2405% per % RH，高湿66124% per %RH。
动力学：响应 0.12 s，恢复 0.40 s，100 次循环稳定。
阻抗：98% RH 时电荷转移电阻1.5×10⁵ Ω，质子扩散阻力4.9×10⁵ Ω。

机理分析

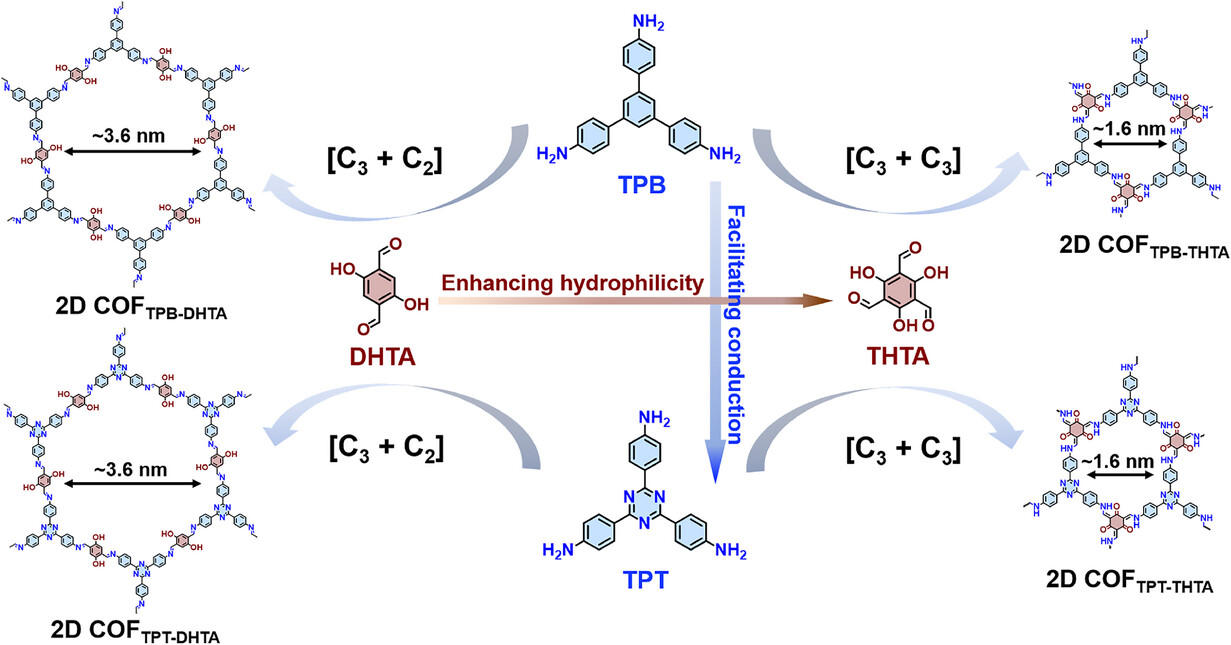

1. 分子设计机理
三嗪增强骨架极性、缩小带隙、提升电荷迁移率。
THTA 使羟基密度达7.50×10¹³ cm⁻²，孔径≈1.6 nm，形成纳米限域与强亲水作用。
酮式结构稳定，与水分子快速可逆氢键结合。
2. 湿度响应机理
低湿：水分子岛状吸附，极化缩小带隙，电导缓慢上升。
高湿（>33% RH）：连续水膜触发Grotthuss 质子传导，H₃O⁺为载流子，电导剧增。
EIS 证实：33%–43% RH 为传感机制转变点，电荷转移与质子扩散阻力骤降。
3. 低迟滞机理
超薄厚度、原子级平整表面缩短水扩散路径。
高结晶有序孔道使吸附 / 脱附同步，迟滞降至≈1.0% RH。

总结
建立晶圆级界面聚合制备分子工程 2D COF 薄膜的通用方法，实现厚度、孔径、亲水性、能带精准调控；
2D COF<sub>TPT‑THTA</sub>湿度传感器创下超高灵敏、超快响应、超低迟滞的综合性能纪录；
成功实现可穿戴集成，完成生理与病理呼吸实时监测，推动 COF 从材料走向医疗应用。

文章标题：Wafer-Scale Synthesis of Molecularly Engineered 2D Covalent Organic Framework Films for Highly-Sensitive and Rapid-Response Humidity Sensing
文章作者：Liangyu Dong, Can Wang, Jiawen Liu, Bin Han, Bo Zhou, Valentina Girelli Consolaro, Nikita Denisov, Arno Annys, Johan Verbeeck, Verónica Montes-García, Xinyi Shao, Wei Song, Bin Xu, Sara Bals, Zhaoyang Liu, Wenjing Tian, Paolo Samorì
DOI：10.1002/adma.202517182
文章链接：https://advanced.onlinelibrary.wiley.com/doi/10.1002/adma.202517182
