通过配体芳核拓展调控二维金属有机框架中由键合到空间的光诱导电荷传输机制

首页 > 行业动态 > 通过配体芳核拓展调控二维金属有机框架中由键合到空间的光诱导电荷传输机制

波士顿学院 Jier Huang、耶鲁大学 Gary W. Brudvig、北德克萨斯大学 Jens Neu 等报道的本篇文章（J. Am. Chem. Soc. 2026, 148, 8322−8330, DOI:10.1021/jacs.5c18697）中研究了二维光导金属有机框架（2D MOFs）作为一类新兴多孔材料，在储能、化学电阻传感和量子信息领域极具应用潜力，但光导机制的调控因素尚未被深入解析，严重限制了其应用发展。本研究提出了通过系统性调控 2D MOFs 配体尺寸实现光导性和电荷传输（CT）路径可控设计的新策略。结合杂化合成、光谱表征与第一性原理计算，研究发现将配体芳核从单苯环拓展至 13 苯环，可有效调控层内 π-d 轨道重叠和层间 π-π 堆叠作用，不仅显著改变材料光导性，还使电荷传输机制从小配体的键合主导型转变为大配体的空间主导型。该研究为定向电荷传输设计提供了通用策略，为光电子和光催化应用开辟了新方向。

研究背景
1. 行业问题：二维类石墨烯导电 MOFs 在化学电阻传感、热电、锂离子电池等多领域应用潜力巨大，其电荷传输主要分为键合（层内 π-d 共轭）和空间（层间 π-π 堆叠）两种机制，但目前对两种机制的相对贡献、相互作用缺乏基础认知，且现有研究多聚焦于键合主导的电荷传输，对空间电荷传输的研究和调控仍处于空白阶段，无法实现 MOFs 电子和导电性能的精准定制。
2. 现有方案：此前学者主要通过选择与金属 d 轨道强重叠的配体（如二硫醇、二胺、邻苯二酚类）增强键合电荷传输，或选择易形成致密 π-π 堆叠的配体提升空间电荷传输，但均为单一维度调控，未实现两种传输机制的定向切换；同时多采用 Ni、Fe、Cu 等第一过渡系金属为节点，配体设计未考虑芳核尺寸对轨道作用和堆叠方式的系统性影响。

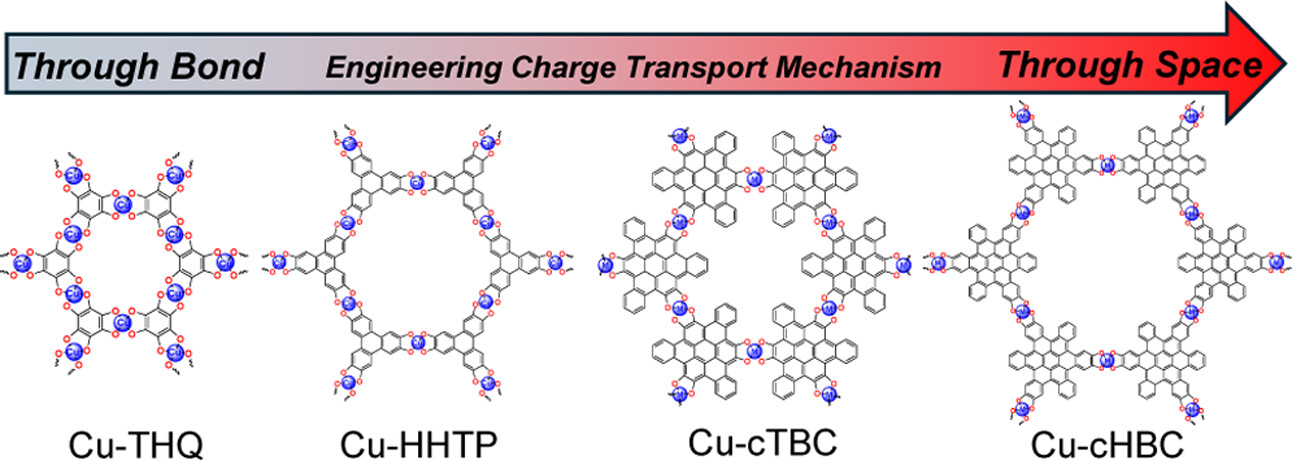

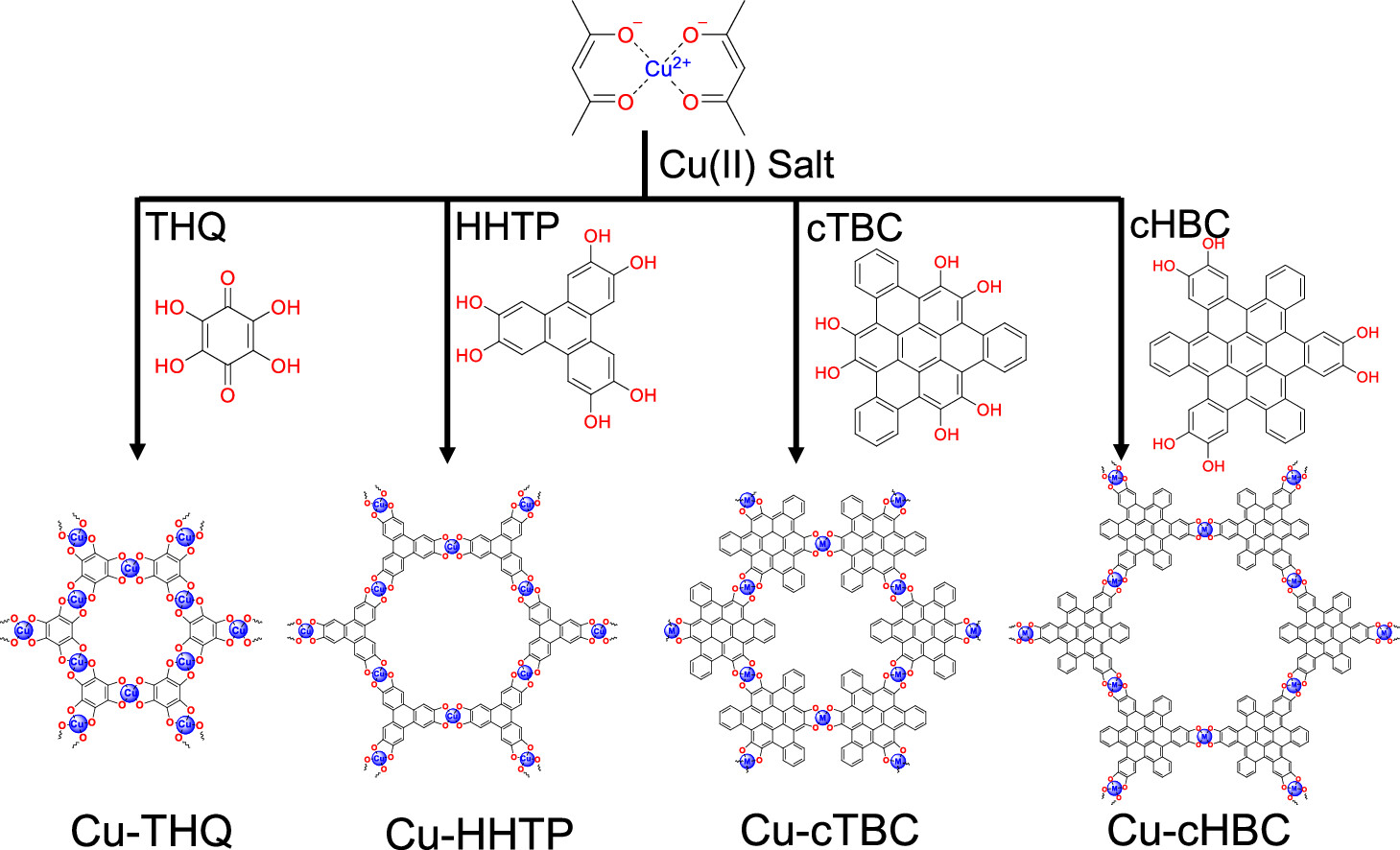

3. 本文创新：首次提出配体芳核梯度拓展的调控策略，设计合成了芳核从 1 苯环（THQ）、4 苯环（HHTP）、10 苯环（cTBC）到 13 苯环（cHBC）的系列 Cu 基 2D MOFs，实现了电荷传输机制从键合主导到空间主导的渐进式转变；结合稳态 / 瞬态光谱（OTA、OPTP）和第一性原理计算，首次明确了配体尺寸与 π-d 轨道重叠、π-π 堆叠的构效关系，建立了二维 MOFs 电荷传输机制的可控设计方法。

实验部分
1. 配体与 MOFs 的合成实验：
THQ、HHTP 配体直接商业采购并直接使用，cTBC、cHBC 配体通过三溴化硼催化的脱甲基反应从前驱体 cTBC-(OMe)₆、cHBC-(OMe)₆合成，经核磁共振（NMR）表征确认结构；Cu-THQ、Cu-HHTP 参照已有方案合成，Cu-cTBC、Cu-cHBC 在溶剂热条件下合成并做工艺优化，其中 Cu-cHBC 以乙二胺为竞争配位剂和脱质子碱，Cu-cTBC 用乙酸铵替代乙二胺，通过动力学调控获得高结晶度样品。实验突破：首次实现大芳核（10/13 苯环）扭曲型配体 cTBC、cHBC 的 Cu 基 MOFs 可控制备，解决了大配体 MOFs 结晶度低的问题。
2. Zn 基对照 MOFs 合成实验：
为区分键合与空间电荷传输的贡献，合成了 Cu-cHBC 对应的 Zn-cHBC MOF，利用 Zn²+ 闭壳层 d¹⁰的氧化还原惰性，抑制金属 - 配体的键合电荷传输，作为空间电荷传输的对照体系。实验突破：首次以 Zn 基 MOFs 为对照，实现了二维 MOFs 中两种电荷传输机制的定量区分。
3. 光物理与光导性能测试实验：
采用 400 nm 泵浦脉冲（1 kHz，140 mW）在 3 μm 聚酯样品带上开展时间分辨太赫兹光谱（OPTP）测试，通过 THz 衰减信号表征光生载流子的迁移率和密度；利用飞秒光学瞬态吸收光谱（OTA）测试光生电荷的弛豫动力学，结合稳态紫外 - 可见 - 近红外（UV-vis-NIR）光谱分析电子结构。实验突破：首次结合 OTA 和 OPTP 技术，实现了二维 MOFs 光诱导电荷传输的动态过程表征。
4. 第一性原理计算实验：
基于密度泛函理论（DFT），采用 Quantum ESPRESSO 软件包，以 PBE 泛函、PAW 赝势优化晶胞参数，用 vdW-DF-cx 泛函优化层间距离，通过自旋极化电子结构计算分析前线轨道分布、π-d 轨道重叠和 π-π 堆叠作用。实验突破：首次从理论计算角度量化了配体芳核尺寸对 Cu - 配体轨道相互作用和层间堆叠的影响，与实验结果形成完美印证。

分析测试
1. 晶体结构与形貌表征（PXRD、SEM、DLS）：

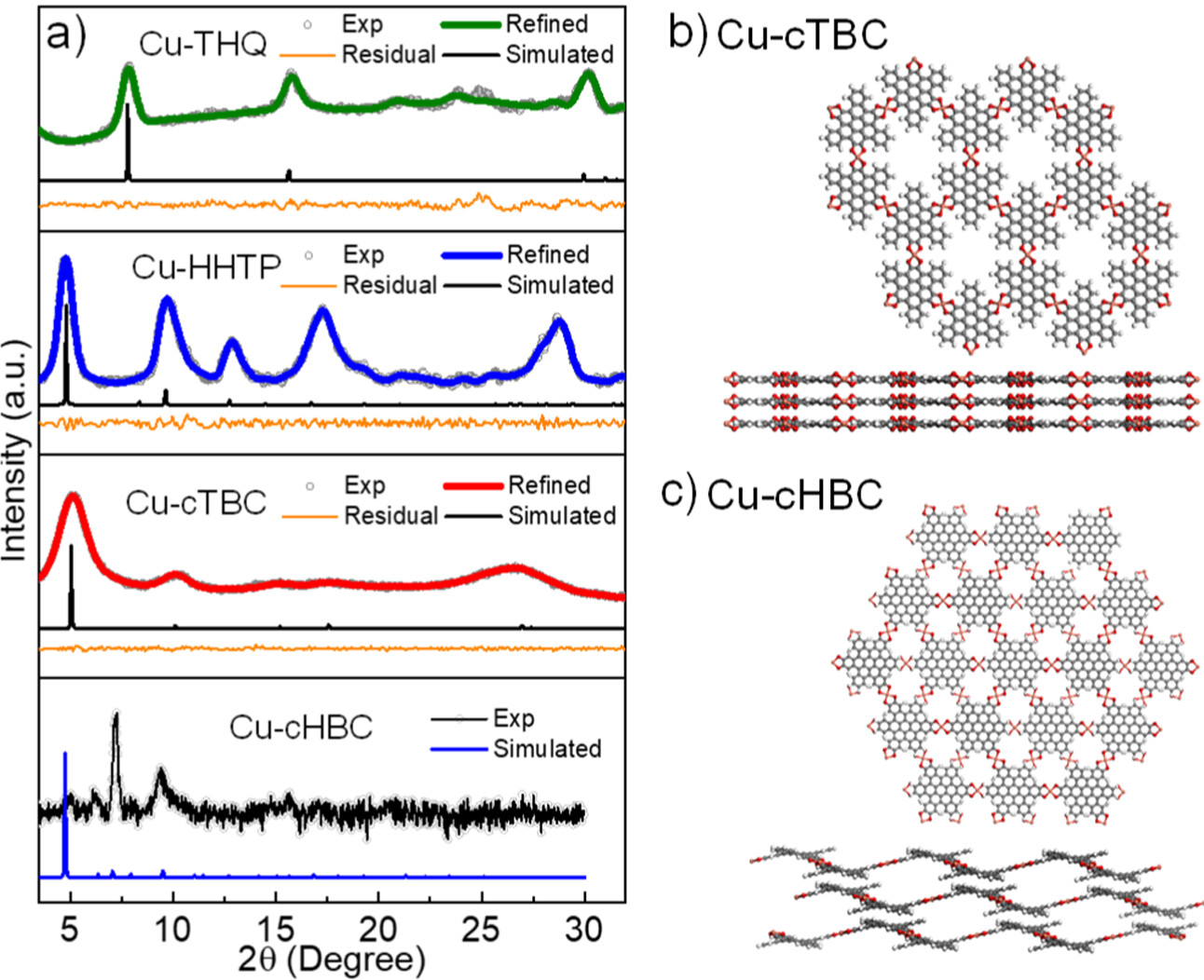

粉末 X 射线衍射（PXRD）结合 Material Studio 模拟显示，Cu-THQ、Cu-HHTP、Cu-cTBC 为 AA 堆叠的二维 Kagome 晶格，Cu-cHBC 为 ABC 堆叠，晶格参数分别为：Cu-THQ（a=13.09 Å，b=22.68 Å，c=5.96 Å）、Cu-HHTP（a=b=21.21 Å，c=3.38 Å）、Cu-cTBC（a=b=20.18 Å，c=3.31 Å）、Cu-cHBC（a=b=25.03 Å，c=18.67 Å）；动态光散射（DLS）显示所有 MOFs 纳米颗粒尺寸为 240~470 nm，扫描电镜（SEM）证实均为多晶生长。该结果揭示：配体芳核增大导致 MOFs 堆叠方式改变，大芳核的空间位阻使 Cu-cHBC 形成更复杂的 ABC 堆叠。
2. 孔结构表征（N₂吸附）：
Brunauer-Emmett-Teller（BET）比表面测试显示，Cu-THQ、Cu-HHTP、Cu-cTBC、Cu-cHBC 的比表面积分别为 78.736 m²/g、395.764 m²/g、303.848 m²/g、7.615 m²/g。该结果揭示：Cu-cHBC 的 ABC 堆叠和大芳核的空间位阻导致其孔道被严重堵塞，比表面积大幅降低，层间 π-π 堆叠作用成为主导。
3. 金属中心配位与价态表征（FTIR、XAS、XPS）：

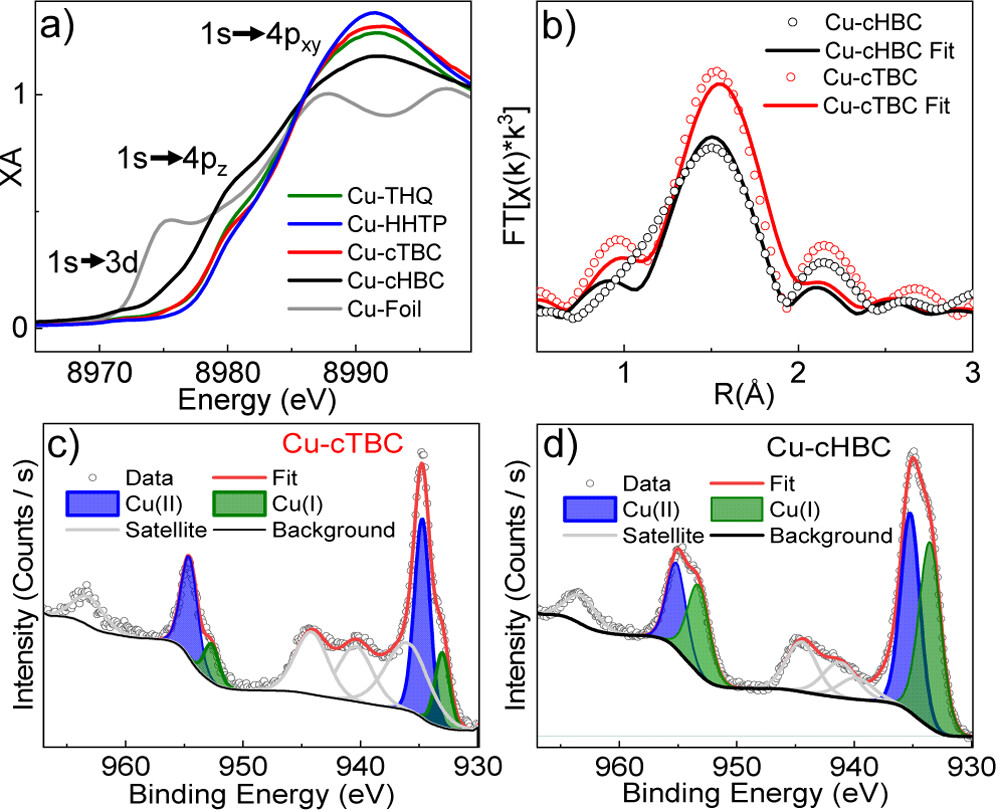

红外光谱（FTIR）显示 O-H 伸缩峰消失、1730 cm⁻¹ 处出现 CO 伸缩峰，证实 Cu-O₄配位球形成；Cu K 边 X 射线吸收光谱（XAS）显示 1s→3d、1s→4pz、1s→4pxy 特征峰，证实 Cu 为四方平面配位；X 射线光电子能谱（XPS）显示所有 MOFs 均存在 Cu⁺/Cu²+ 混合价态，其中 Cu-cHBC 的 Cu⁺占比最高，Cu 2p3/2 结合能分别为 Cu²+（934.8 eV）、Cu⁺（933.1 eV）。该结果揭示：配体芳核增大削弱了 Cu - 配体的共价作用，导致 Cu 中心价态降低，π-d 轨道重叠作用减弱。
4. 光学与光导性能表征（UV-vis-NIR、OTA、OPTP）：
UV-vis-NIR 显示，MLCT 带从 Cu-THQ（≈590 nm）红移至 Cu-HHTP/cTBC（≈650~690 nm），再蓝移至 Cu-cHBC（≈440 nm），且 Cu-cHBC 近红外吸收几乎消失；OTA 显示 Cu-HHTP 的基态漂白（GSB）恢复时间最长，Cu-THQ 最短，Cu-cHBC 无可见光区 GSB 特征；OPTP 显示 Cu-HHTP 的 THz 衰减率最高（≈0.30%），Cu-cTBC 次之（≈0.25%），Cu-THQ 与 Cu-cHBC 相近，且 Zn-cHBC 与 Cu-cHBC 的光导性几乎一致。该结果揭示：配体芳核增大先增强 π-d 共轭和光导性，当芳核达到 13 苯环时，π-d 作用显著减弱，空间电荷传输成为主导，光导性下降。

机理分析
1. 电荷传输机制的渐变调控机理：
配体芳核尺寸是调控二维 Cu 基 MOFs 电荷传输机制的核心因素。小配体 Cu-THQ（1 苯环）中，Cu - 配体的 π-d 轨道强重叠，层内键合电荷传输为唯一主导机制；中等尺寸配体 Cu-HHTP（4 苯环）、Cu-cTBC（10 苯环）中，π-d 轨道重叠作用增强（Cu-HHTP 为峰值），同时层间 π-π 堆叠作用提升，形成键合 - 空间双机制协同的电荷传输，光生载流子寿命延长，光导性达到最高；大配体 Cu-cHBC（13 苯环）中，芳核的空间位阻导致配体非平面化，Cu - 配体 π-d 轨道重叠大幅削弱，且 ABC 堆叠使层间 π-π 堆叠成为主导，电荷传输机制转变为空间主导型，金属节点对光导性的影响显著降低。
2. 光导性构效关系机理：
光导性的变化与 π-d 共轭程度、光生载流子寿命正相关。Cu-HHTP 的 π-d 轨道重叠最强，且双电荷传输机制为载流子提供了更多传输路径，减少了电荷复合，因此光导性最优；Cu-cHBC 因 π-d 共轭减弱，仅依靠空间电荷传输，载流子迁移率和密度降低，光导性显著下降；Zn 基对照 MOF 的实验证实，当键合机制被抑制时，空间机制可独立实现电荷传输，且在 Cu-cHBC 中占比超 90%。
3. 理论计算支撑的轨道作用机理：
DFT 计算显示，Cu-THQ 到 Cu-cTBC 的 Cu - 配体轨道作用呈定向分布，Cu-HHTP 的 π-d 轨道重叠体积最大，而 Cu-cHBC 因配体非平面化，轨道作用无定向性；前线轨道分析显示，配体 π 体系的轨道离域程度随芳核尺寸增大单调提升，Cu-cHBC 的 π 轨道离域覆盖整个芳核，证实层间 π-π 堆叠作用随芳核增大而增强。该理论结果与光谱、结构表征的实验结果高度一致，明确了配体芳核调控电荷传输机制的微观本质。

总结
1. 系统性合成了芳核尺寸从 1 到 13 苯环的系列 Cu 基 2D MOFs（Cu-THQ、Cu-HHTP、Cu-cTBC、Cu-cHBC），实现了电荷传输机制从键合主导到空间主导的渐进式转变，建立了配体芳核尺寸与电荷传输机制的构效关系。
结合稳态 / 瞬态光谱和第一性原理计算，首次量化了层内 π-d 轨道重叠和层间 π-π 堆叠作用对光导性的贡献，明确了 Cu-HHTP 为双机制协同的光导性最优样品。
2. 提出了配体芳核梯度拓展的二维 MOFs 电荷传输定向设计策略，为光电子和光催化材料的设计提供了新的通用方法。

文章标题：Engineering Through-Bond to Through-Space Photoinduced Charge Transport Mechanism in 2D Metal Organic Frameworks via Ligand Aromatic Core Extension
文章作者：James R. WilkesJames NyakuchenaSarah OstreshJens Neu*Akinawande AkinniyiLiangji ChenDenan WangHumphrey ChiromoAmos AfuguTimothy QuainooZhen-Fei LiuGary W. Brudvig*Jier Huang*
DOI：10.1021/jacs.5c18697
文章链接：https://pubs.acs.org/doi/10.1021/jacs.5c18697

本文为科研用户原创分享，用于学术宣传交流，具体细节请查阅原文。如有错误、侵权，请联系修改删除，未经允许不得复制转载。
