【MOF磁性纳米微球】有机-无机杂化MOF材料包覆磁性纳米珠催化剂

首页 > 行业动态 > 【MOF磁性纳米微球】有机-无机杂化MOF材料包覆磁性纳米珠催化剂

摘要：

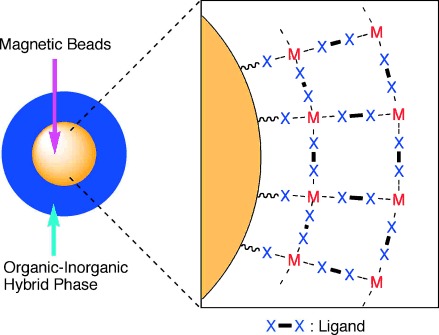

本文开发了原位自组装法制备有机-无机杂化聚合物包覆磁性纳米珠的新策略，以Cu-bpy杂化聚合物包覆氨基功能化磁性珠作为催化剂，高效催化硅烯醇醚氧化生成α-羟基羰基化合物，催化剂可磁分离回收并重复使用。

研究背景：
1. 行业问题和研究现状：有机-无机杂化聚合物及磁性纳米材料应用广泛，但传统磁性负载催化剂制备步骤复杂，存在操作繁琐、难以回收等问题。
2. 本文创新：提出原位自组装策略，无需复杂步骤即可在磁性珠表面构建杂化聚合物，实现催化剂简易负载，兼具高催化活性与磁分离回收特性。

实验部分：
1. 催化剂制备：将氨基功能化磁性珠（粒径≈200nm，NH₂含量≈130μmol/g）与Cu(BF₄)₂·6H₂O、4,4'-联吡啶按比例混合于乙醇/水体系，室温搅拌8h，磁分离洗涤得Cu-bpy HP-MB。

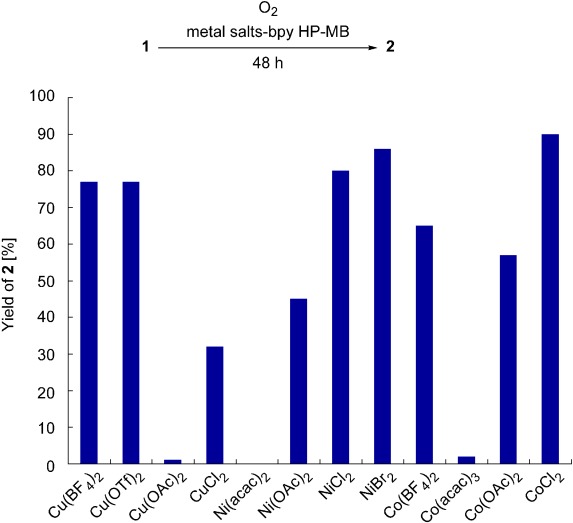

2. 催化氧化实验：在1atm氧气氛围下，2mol% Cu-bpy HP-MB催化硅烯醇醚在乙醇中反应48-72h，经后处理得到α-羟基酮。
3. 催化剂回收实验：反应后通过外部磁场回收催化剂，重复使用5次，产物收率仍达84%。

分析测试：
1. SEM表征：磁性珠表面出现凸起结构，表明杂化聚合物成功包覆（加速电压5.0kV，放大50000倍）。
2. ICP分析：2mol% NH₂对应6mol% Cu负载量，杂化聚合物层较薄。
3. 波谱分析：产物经¹H-NMR（400MHz）、¹³C-NMR（100MHz）及HRMS表征确认结构，如产物2的HRMS计算值177.0916，实测值177.0909。
结果揭示杂化聚合物表面为催化活性位点，磁性珠载体保障了催化剂易回收性。

总结：
1. 主要结果：Cu-bpy HP-MB催化多种硅烯醇醚氧化，收率75%-99%，可重复使用5次。
2. 创新突破：建立简易原位自组装制备磁性负载杂化聚合物催化剂的方法。
3. 潜在意义：为可持续催化提供新路径，适用于多种杂化聚合物包覆催化剂的开发。

Organic–Inorganic Hybrid Polymer-Encapsulated Magnetic Nanobead Catalysts
文章作者：Takayoshi Arai, Toru Sato, Hirofumi Kanoh, Katsumi Kaneko, Koichi Oguma, Akira Yanagisawa
DOI：10.1002/chem.200701371
文章链接：https://chemistry-europe.onlinelibrary.wiley.com/doi/10.1002/chem.200701371

本文为科研用户原创分享用于学术宣传交流，具体内容请查阅上述论文，如有错误、侵权等请联系修改、删除。未经允许第三方不得复制转载。
