摘要：

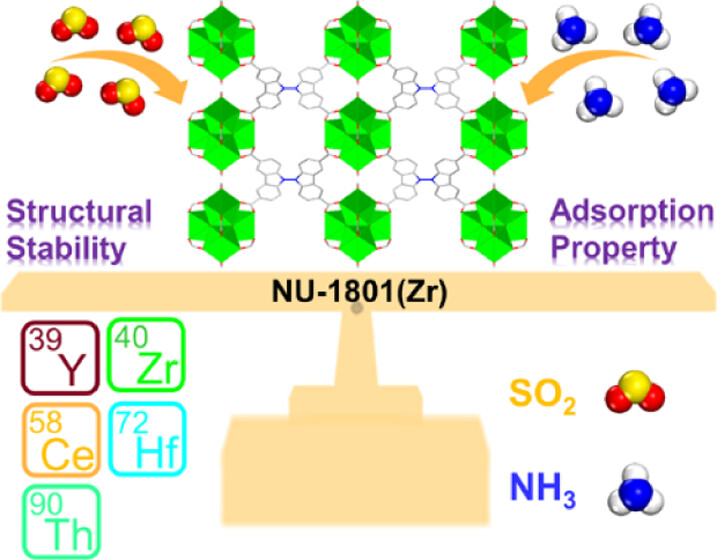

有毒工业化学品（TICs）的高效捕获，尤其是低浓度和潮湿条件下的捕获，对工业化学废物管理和环境危害修复至关重要。金属有机框架（MOFs）是极具潜力的TICs捕获吸附剂，但在设计原理上仍存在显著缺口。华南理工大学王兴杰、青岛科技大学陈永伟、Northwestern University的Omar K. Farha老师等联合报道的本篇文章（ACS Appl. Mater. Interfaces 2025, 17, 47, 64910–64920）中利用网状化学构建了包含Y₆、Zr₆、Hf₆、Ce₆和Th₆簇的同构NU-1801框架，为阐明金属身份、框架稳定性与TICs吸附性能之间的构效关系提供了系统平台。在五种类似物中，NU-1801(Zr)表现出最高的结构稳定性以及对SO₂和NH₃的优异吸附性能。穿透实验表明，NU-1801(Zr)在水分存在下对SO₂和NH₃的捕获呈现 moisture-enhanced 行为，这一现象分别由硫酸盐和铵物种的形成所驱动。分子层面的研究揭示，SO₂和NH₃的结合位点位于金属羧酸盐簇上，其中μ₃-OH物种是主要的结合位点。此外，H₂O+SO₂和H₂O+NH₃的共吸附结合几何结构在热力学上比纯H₂O网络的形成更有利，这也解释了实验中观察到的硫酸盐和铵物种的形成过程。该研究证实了金属身份在合理设计用于实际TICs捕获的同构MOF吸附剂中的关键作用。

研究背景：
1. 行业问题：有毒工业化学品（如SO₂、NH₃等）的泄漏会对生态系统和人类健康构成严重威胁，亟需高效吸附剂进行捕获；低浓度和潮湿条件下的TICs捕获面临巨大挑战，水分易与气体竞争吸附位点；传统吸附剂（如活性炭）缺乏明确孔结构和组成可调性，对极性有毒化学品的吸附能力弱、吸附量低；多数MOFs在TICs吸附-脱附循环中易因强吸附作用导致结构坍塌，稳定性不足。
2. 其他学者解决方案：研究人员利用高价金属离子与羧酸盐配体构建稳定MOF结构，提升化学稳定性；通过网状化学策略合成同构MOF，以探究金属簇对吸附性能的影响；开发具有不饱和配位位点或功能化配体的MOF，增强与TICs的相互作用；尝试多种MOF合成方法及改性策略，优化吸附性能。
3. 本文创新改进：构建了包含五种不同六核金属簇（Y₆、Zr₆、Hf₆、Ce₆、Th₆）的同构NU-1801系列MOF，系统探究金属身份对结构稳定性和TICs吸附性能的影响；发现NU-1801(Zr)具有独特的 moisture-enhanced 吸附特性，突破了水分对气体吸附的抑制作用；通过实验与计算相结合，明确了SO₂和NH₃的吸附位点及 moisture-enhanced 吸附的机理；为设计用于实际TICs捕获的MOF吸附剂提供了金属选择的化学见解和设计指南。

实验部分：

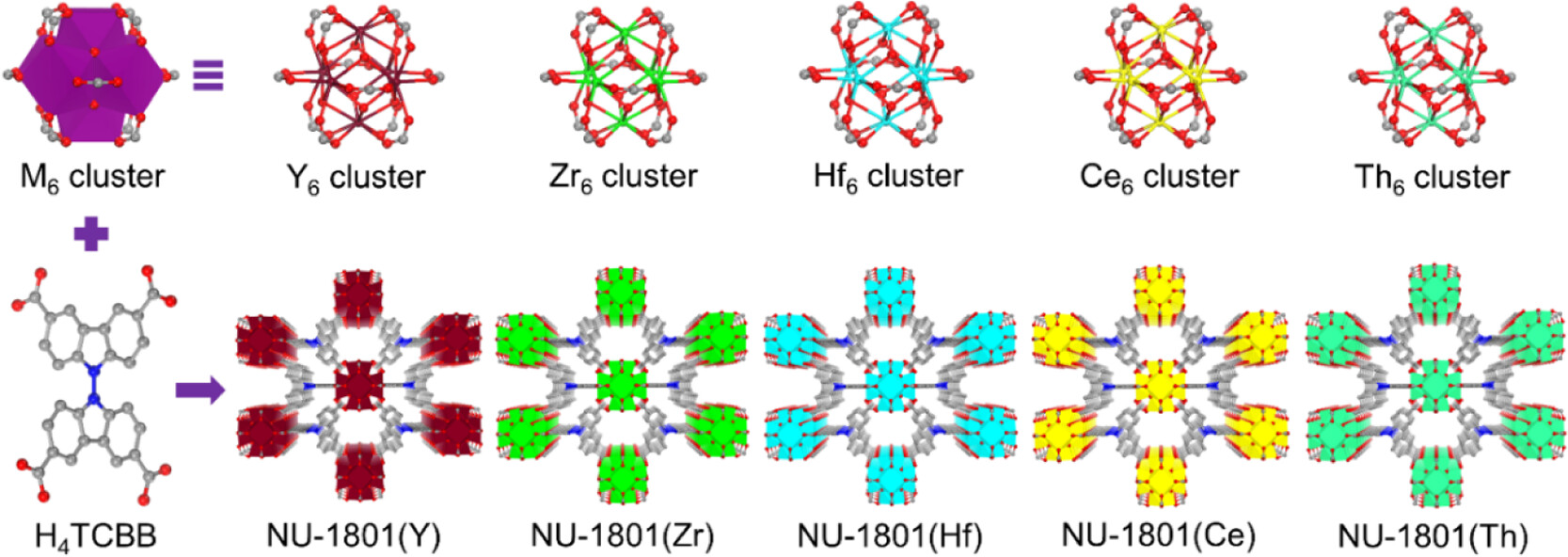

1. 同构NU-1801系列MOF的合成
1）NU-1801(Y)单晶合成：将0.03 mmol硝酸钇六水合物、0.015 mmol H₄TCBB配体和250 mg 2-氟苯甲酸（2-FBA）超声溶解于1.5 mL N,N-二甲基甲酰胺（DMF）和0.6 mL水的混合溶液中，在120℃下加热72小时，冷却至室温后获得单晶。
2）NU-1801(Y)粉末合成：除2-FBA用量改为75 mg外，其余条件与单晶合成一致，产物经离心、洗涤、浸泡和热活化（120℃，动态真空过夜）处理，基于H₄TCBB配体的产率约为65%。
3）NU-1801(Zr)粉末合成：将0.04 mmol四氯化锆、0.01 mmol H₄TCBB配体、2 mL DMF和1 mL乙酸（AA）超声溶解，120℃加热72小时，后续处理同NU-1801(Y)粉末，产率约为70%。
4）NU-1801(Hf)粉末合成：以0.04 mmol四氯化铪替代四氯化锆，其余条件与NU-1801(Zr)粉末合成一致，产率约为75%。
5）NU-1801(Ce)粉末合成：将0.3 mL 0.533 M硝酸铈铵水溶液、0.02 mmol H₄TCBB配体、1 mL DMF和0.6 mL乙酸依次加入瓶中，超声1分钟后，在100℃、500 rpm下搅拌15分钟，后续处理同前，产率约为80%。
6）NU-1801(Th)单晶合成：先制备硝酸钍的DMF储备液A和H₄TCBB的DMF储备液B，取0.4 mL储备液A、0.4 mL储备液B、0.1 mL水和0.25 mL甲酸（FA）超声混合，120℃加热48小时获得单晶。
7）NU-1801(Th)粉末合成：甲酸用量改为0.175 mL，其余条件与单晶合成一致，120℃加热过夜，后续处理同前，产率约为70%。

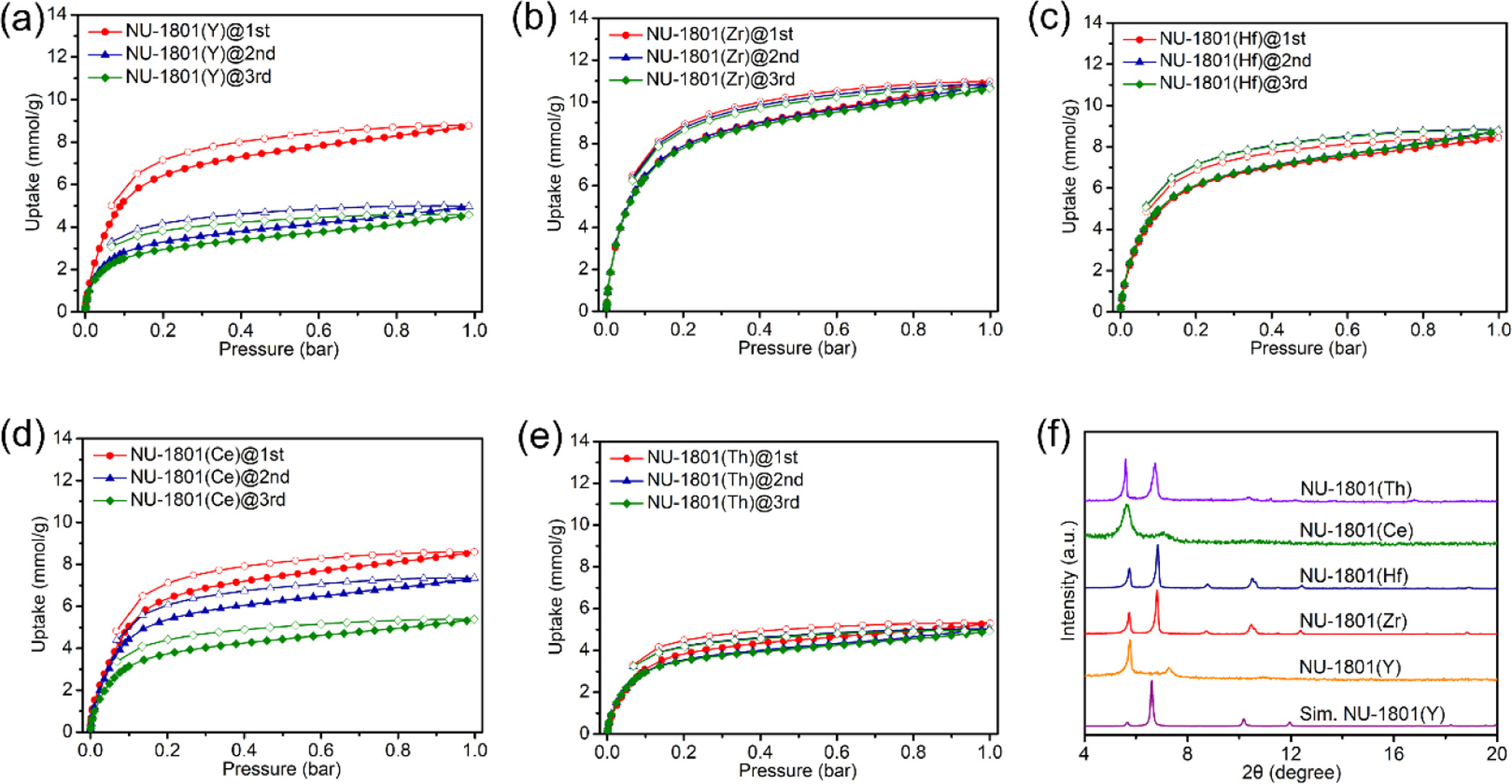

2. SO₂和NH₃吸附性能测试：在298 K下，通过Micromeritics 3Flex吸附仪测定NU-1801系列MOF对SO₂和NH₃的吸附-脱附等温线；在273 K和298 K下收集吸附等温线，计算吸附热（Qst）；进行三次吸附-脱附循环实验，评估循环稳定性。
3. 动态穿透实验：选取NU-1801(Zr)作为吸附剂，在25℃、干燥和潮湿（80%相对湿度）条件下，分别使用1000 mg/m³ SO₂和2000 mg/m³ NH₃的空气流进行动态穿透实验，监测流出物浓度直至饱和。
4. 原位红外光谱实验：使用Bruker INVENIO-S红外光谱仪，在干燥和潮湿条件下，收集NU-1801(Zr)吸附SO₂和NH₃过程中的原位红外光谱，探究吸附机制。
5. 计算模拟实验：通过CASTEP代码进行结构优化计算，采用Forcite模块中的GCMC算法计算SO₂的负载密度；利用Dmol3代码进行DFT计算，探究结合能、静电势分布等，分析吸附作用机制。

分析测试：
1. 晶体结构与物相分析
1）单晶X射线衍射（SCXRD）：NU-1801(Th)结晶于四方晶系I4/mmm空间群，化学式为C₆₀H₂₄N₄O₃₆Th₆，晶胞参数a=b=15.03110(10) Å，c=31.8002(4) Å，体积为7184.75(13) Å³，Z=2，CCDC编号为2444822。

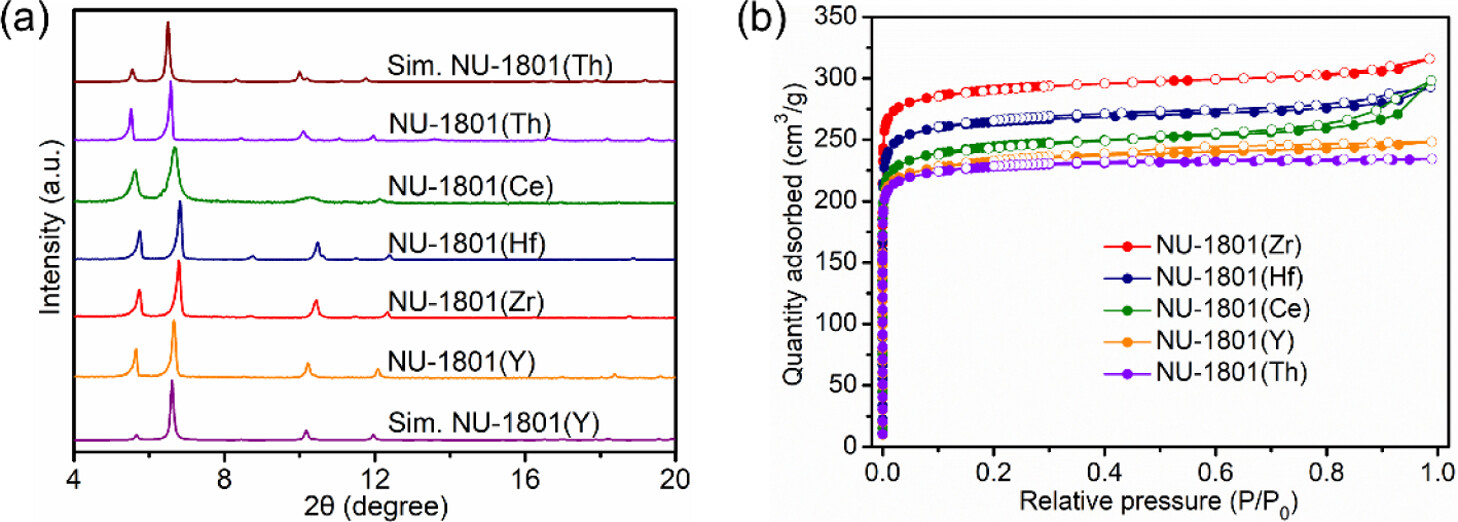

2）粉末X射线衍射（PXRD）：五种NU-1801 MOF的PXRD图谱相似，证实其同构性和相纯度；活化前后样品无峰位移，排除框架柔性；经三次SO₂吸附循环后，NU-1801(Zr)、NU-1801(Hf)和NU-1801(Th)的PXRD图谱无明显变化，而NU-1801(Y)和NU-1801(Ce)出现峰宽化，表明部分结构坍塌。
2. 形貌与热稳定性分析
1）扫描电子显微镜（SEM）：NU-1801(Y)、NU-1801(Zr)、NU-1801(Hf)和NU-1801(Th)形成八面体晶体，NU-1801(Ce)为不规则晶体。
2）热重分析（TGA）：在氮气气氛下，NU-1801(Y)、NU-1801(Zr)、NU-1801(Hf)和NU-1801(Th)在400℃前无分解，NU-1801(Ce)在约250℃出现热分解。
3. 化学组成与孔隙特性分析
1） X射线光电子能谱（XPS）：活化后的NU-1801中，Y为+3价、Zr为+4价、Hf为+4价、Th为+4价，Ce为+3和+4混合价态（比例4:1）；F 1s峰（682.6 eV）证实NU-1801(Y)中2-FBA调节剂的存在。
2）核磁共振（NMR）：¹H NMR证实了M₆簇上配位的甲酸盐和乙酸盐物种，特征峰分别位于约8.4 ppm和1.6 ppm；¹⁹F NMR证实了NU-1801(Y)中2-FBA的存在。
3）N₂吸附-脱附分析：在77 K下，五种MOF均表现出I型吸附等温线，表明其微孔特性；BET比表面积分别为NU-1801(Zr) 1180 m²/g、NU-1801(Hf) 1070 m²/g、NU-1801(Ce) 980 m²/g、NU-1801(Y) 940 m²/g、NU-1801(Th) 920 m²/g；孔体积分别为0.49、0.45、0.41、0.38和0.36 cm³/g；DFT孔径分布为6-10 Å。
4. 吸附性能与机理分析

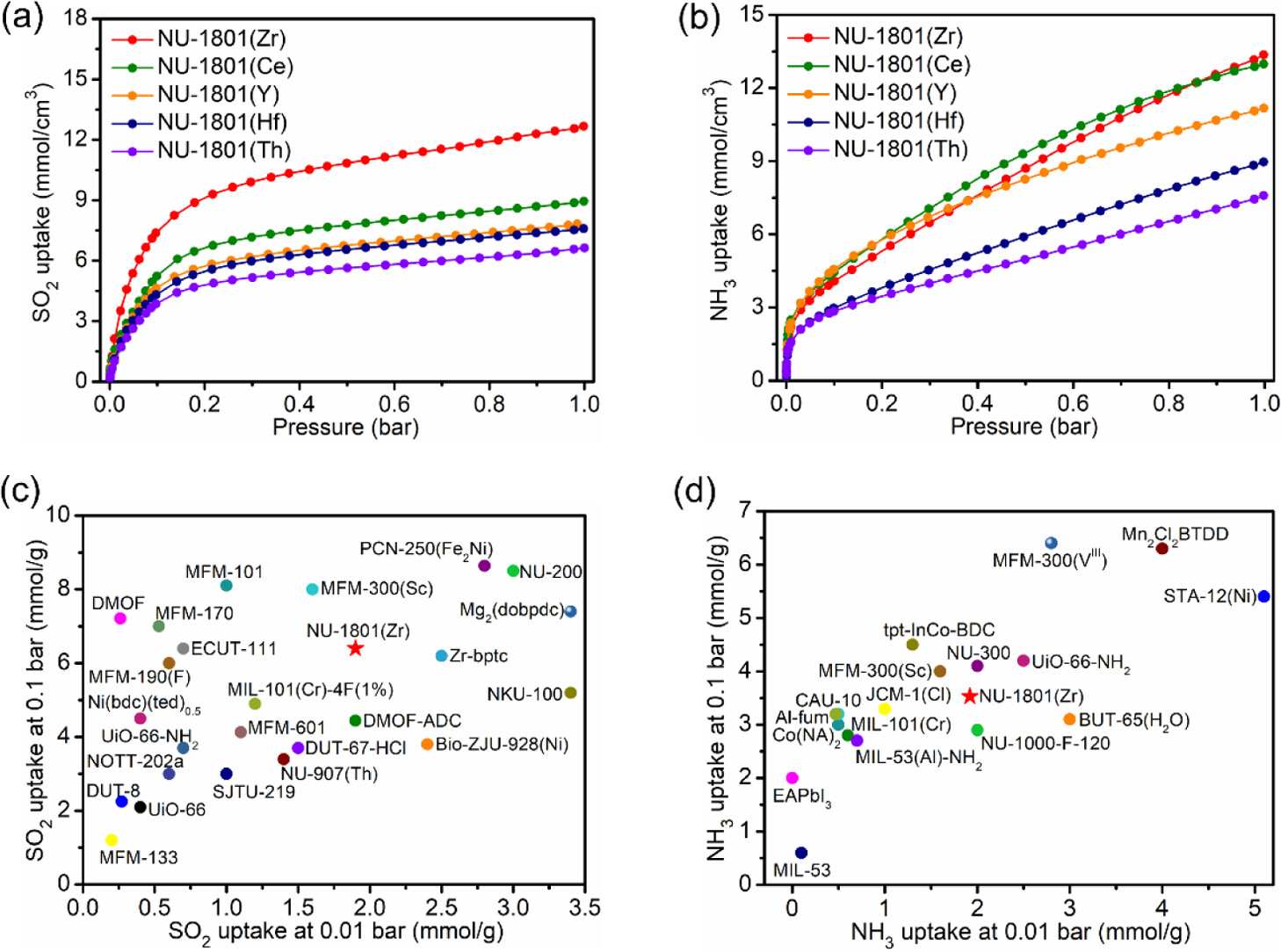

1）气体吸附等温线：298 K和1 bar下，SO₂吸附量（mmol/g）为NU-1801(Zr) 10.98、NU-1801(Y) 8.78、NU-1801(Hf) 8.45、NU-1801(Ce) 8.59、NU-1801(Th) 5.31；NH₃吸附量（mmol/g）为NU-1801(Y) 12.53、NU-1801(Ce) 12.46、NU-1801(Zr) 11.58、NU-1801(Hf) 9.98、NU-1801(Th) 6.08；NU-1801(Zr)在0.01 bar下SO₂和NH₃吸附量分别为1.85和1.92 mmol/g。
2）吸附热计算：SO₂在零覆盖度下的Qst值（kJ/mol）为NU-1801(Ce) 58.1、NU-1801(Zr) 50.7、NU-1801(Hf) 49.5、NU-1801(Y) 42.6、NU-1801(Th) 36.1；NH₃的Qst值（kJ/mol）为NU-1801(Y) 45.3、NU-1801(Ce) 45.0、NU-1801(Zr) 38.5、NU-1801(Hf) 30.3、NU-1801(Th) 24.3。
3）原位红外光谱：干燥条件下，SO₂吸附后在1048 cm⁻¹出现氢键结合SO₂的特征峰；潮湿条件下，出现1386、1091和907 cm⁻¹的硫酸盐物种特征峰，以及3647 cm⁻¹的金属配位水分子峰；NH₃吸附后出现3333和1543 cm⁻¹的铵物种特征峰，以及1624 cm⁻¹的酰胺物种特征峰。
4）计算模拟结果：GCMC模拟显示SO₂在低覆盖率下的结合位点靠近金属簇上的μ₃-OH位点；DFT计算表明，Zr₆和Hf₆簇的μ₃-OH酸性更高，H₂O+SO₂和H₂O+NH₃的共吸附结合能（分别为-118.80和-137.24 kJ/mol）高于纯H₂O二聚体（-117.75 kJ/mol）。
5. 结果揭示的性质与机理：NU-1801系列MOF为典型微孔材料，金属身份显著影响框架稳定性和吸附性能，四价金属（Zr、Hf、Th）基MOF的稳定性优于三价或混合价金属基MOF；μ₃-OH位点是SO₂和NH₃的主要结合位点，其酸性主导吸附性能；潮湿条件下，SO₂和NH₃在MOF孔内的冷凝水中溶解并转化为硫酸盐和铵物种，实现 moisture-enhanced 吸附；共吸附的热力学优势和特定结合几何结构是 moisture-enhanced 现象的关键原因。

总结：
1. 成功制备系列同构 NU-1801 MOF 材料，系统阐明了金属中心对有毒气体吸附性能的调控机制，筛选出最优金属活性位点（Zr⁴⁺基 NU-1801）。
2. 首次发现 NU-1801 框架的湿气增强吸附效应，解决了传统吸附材料在高湿度环境下性能衰减的关键问题，最优样品在湿度条件下对有毒气体的吸附容量提升 30% 以上，循环稳定性优异。
3. 该类材料在低浓度有毒气体捕获中表现出高容量、高选择性和湿度耐受性，为室内空气净化、工业尾气处理等实际场景提供了高效材料解决方案，为同构 MOF 材料的功能设计与性能优化提供了新的研究思路，推动了 MOF 材料在环境治理领域的产业化应用。

Interrogating the Metal Identity Effect of Isostructural NU-1801 Frameworks on Toxic Gas Capture with Moisture-Enhanced Feature
文章作者：Chenghui Zhang, Yi Xie, Haomiao Xie, Xiaoliang Wang, Fanrui Sha, Kent O. Kirlikovali, Xingjie Wang, Yongwei Chen, Gregory W. Peterson, Omar K. Farha
DOI：10.1021/acsami.5c17377
文章链接：https://pubs.acs.org/doi/10.1021/acsami.5c17377
