材料名称：MIL-88A(Fe)
其他名称：NA
CAS：1138446-56-6
其他名称：NA
CAS：1138446-56-6
结构信息
| 单位分子式 | C12H6O13Fe3 | 单位分子量 | 525.70 | ||
| 配位金属 | Fe | 配体 | 富马酸（CAS：110-17-8） | ||
| 孔径 | 活化后<1nm, 未活化(溶剂撑满孔道状态下) 1.1-1.4nm | 孔容 | |||

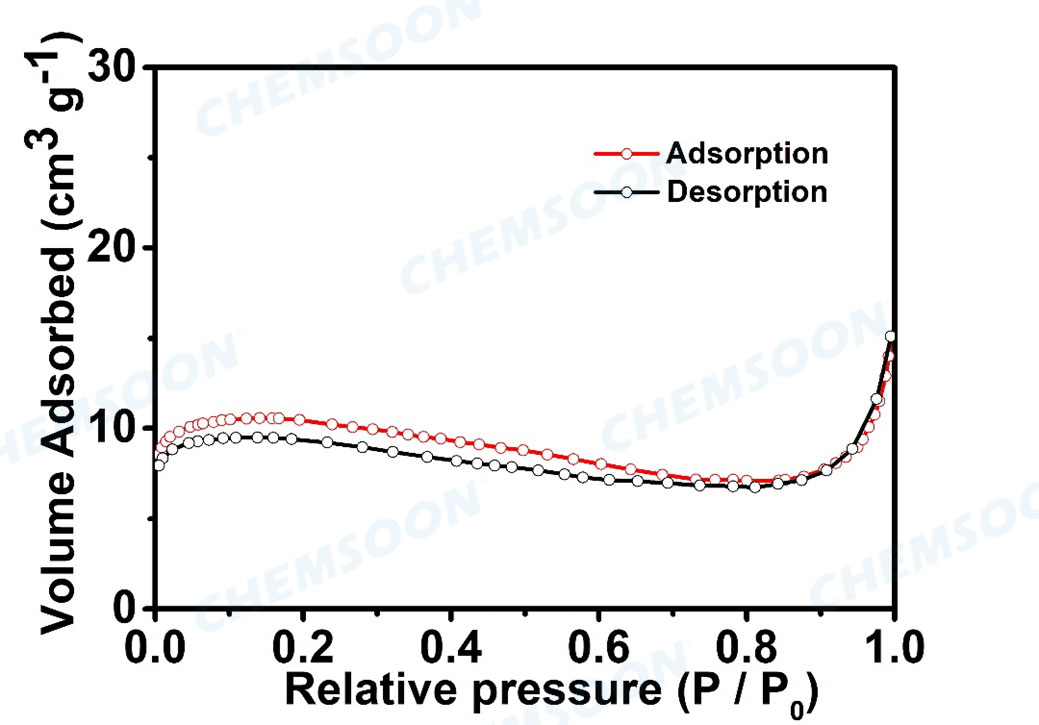

| 比表面 | N2测BET基本无吸附 | ||||

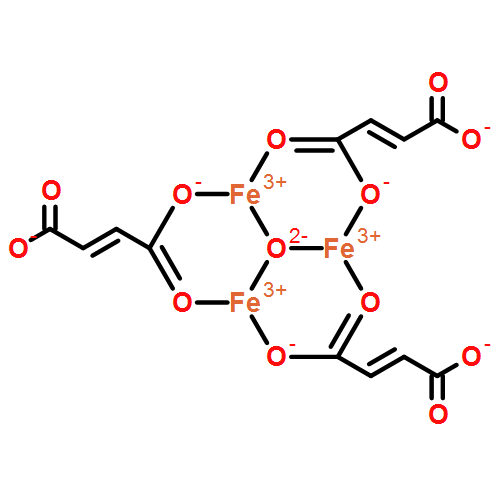

| 模拟结构 |   |
||||
产品性状

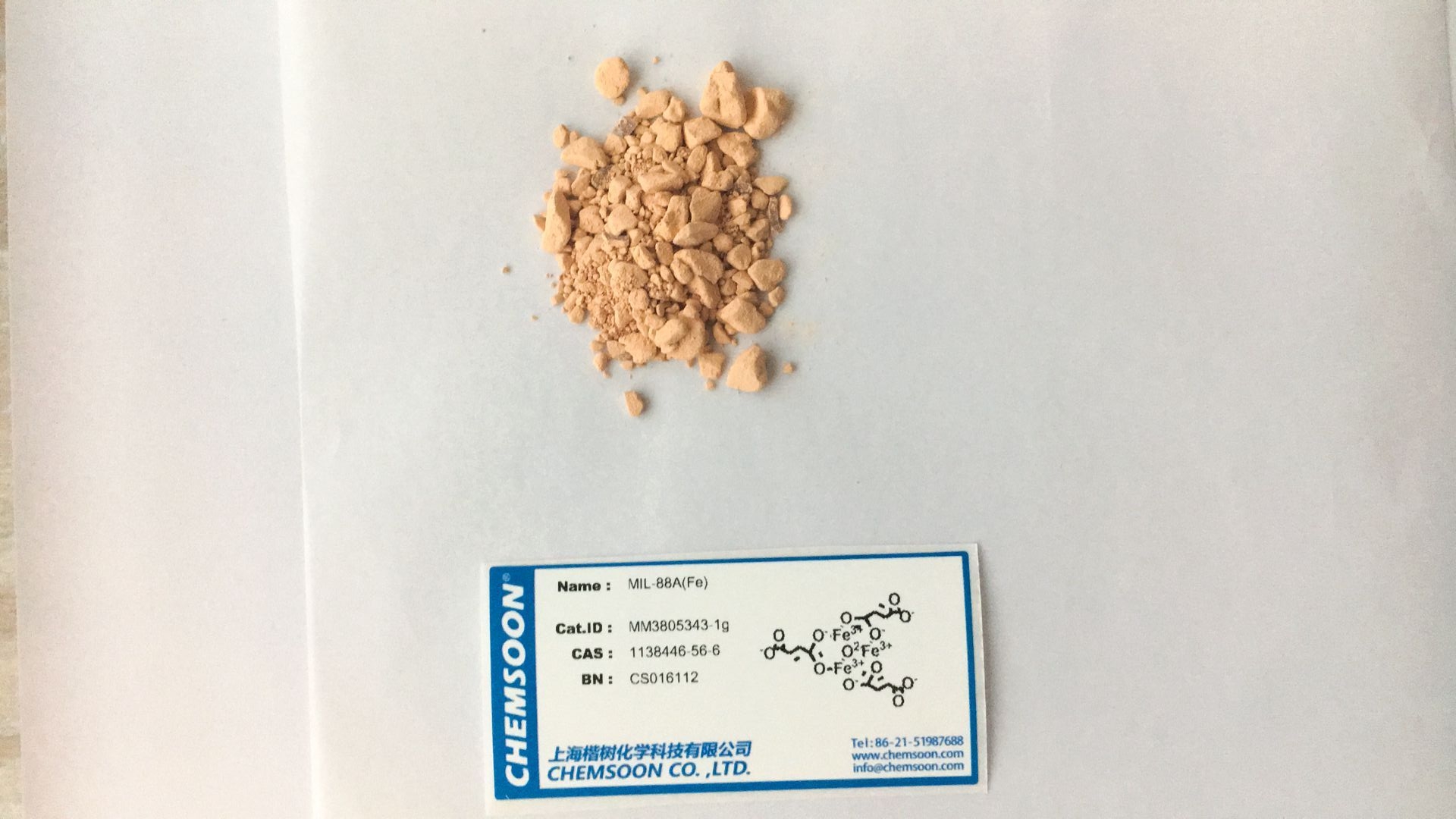

| 产品形貌 | 红棕色粉末 |  |
||

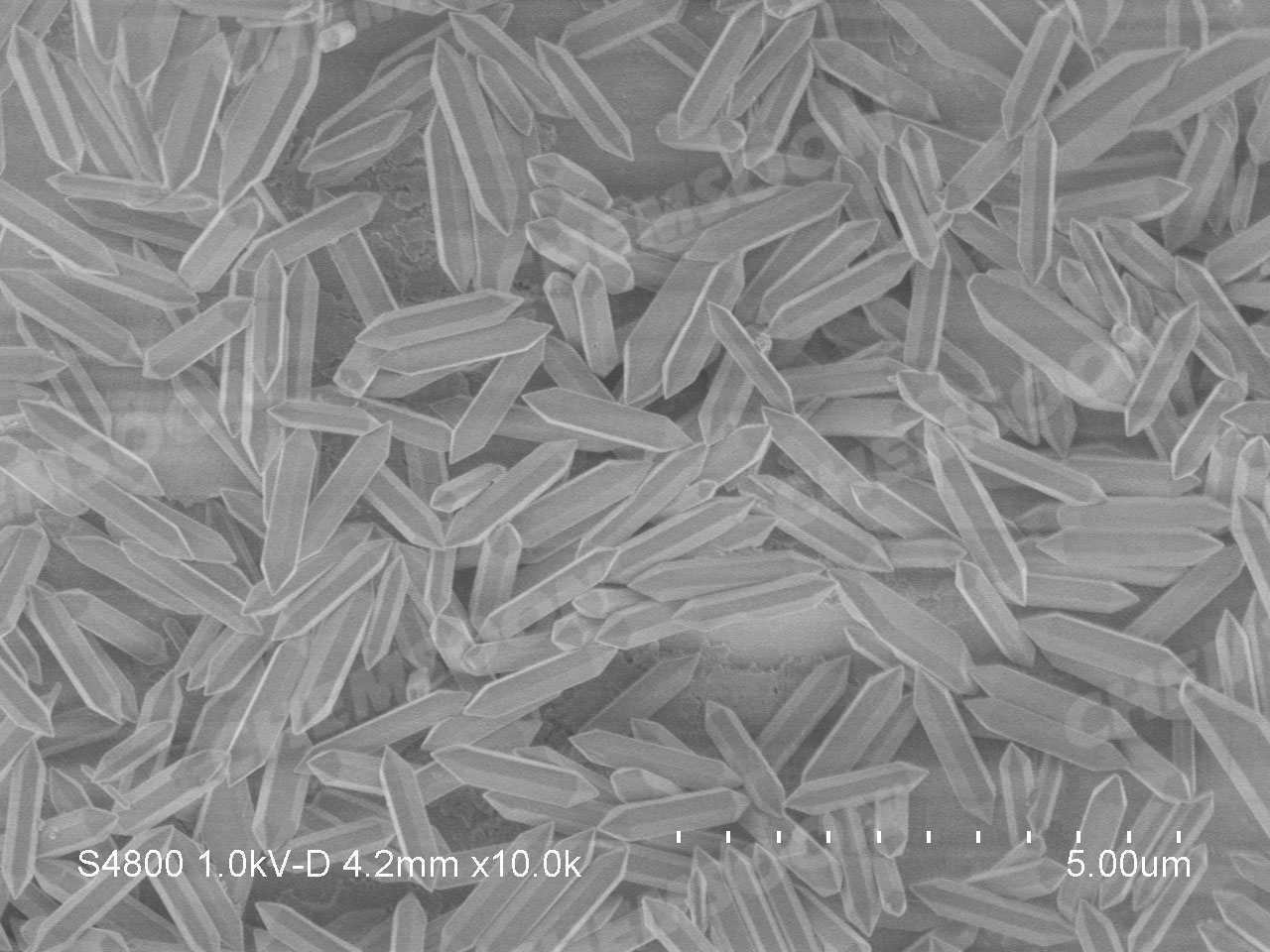

| 粒径 | 300nm*2um 纺锤状晶型颗粒 | |||
稳定性
1) MIL-88A(Fe) 在空气中稳定，在水溶液和酸性条件下较稳定
2) 高热稳定性、热分解温度大于250℃
2) 高热稳定性、热分解温度大于250℃
保存和活化方法
1) 常温或低温条件下，干燥密封保存
2) 建议使用前150度（真空）烘箱活化3小时
2) 建议使用前150度（真空）烘箱活化3小时
其他特性
荧光:NA
应用领域
1) 储气材料和吸附材料;具有特殊的“呼吸”效应
2) 作为路易斯酸催化剂
2) 作为路易斯酸催化剂

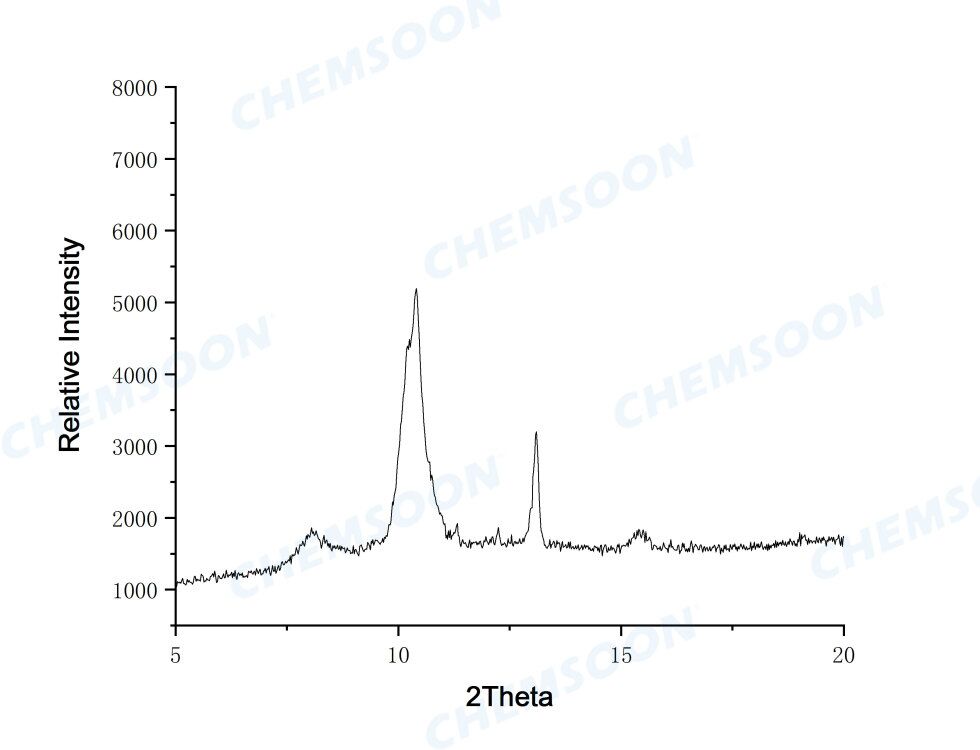

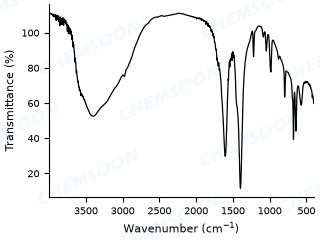

表征图谱
参考文献
1) C. Serre, C. Mellot-Draznieks, S. Surble, N. Audebrand, Y. Filinchuk, G. Ferey. Science 2007, 315 (5820) , 1828-1831, DOI: 10.1126/science.1137975 ; Role of Solvent-Host Interactions That Lead to Very Large Swelling of Hybrid Frameworks.
2）L. Wang, Y. Zhang, X. Li, Y. Xie, J. He, J. Yu, Y. Song, Sci Rep 2015, 5, 14341, DOI: 10.1038/srep14341 ; The MIL-88A-Derived Fe3O4-Carbon Hierarchical Nanocomposites for Electrochemical Sensing
