材料名称：UIO-68(Zr)
其他名称：NA
CAS：1072413-85-4
其他名称：NA
CAS：1072413-85-4
结构信息
| 单位分子式 | C120H12O32Zr6 | 单位分子量 | 2512.70408 | ||
| 配位金属 | Zr | 配体 | 4,4’-三联苯二甲酸（CAS：13653-84-4） | ||
| 孔径 | 1.77 nm | 孔容 | 1.8 cm3/g | ||
| 比表面 | BET比表面>3000m2/g | ||||

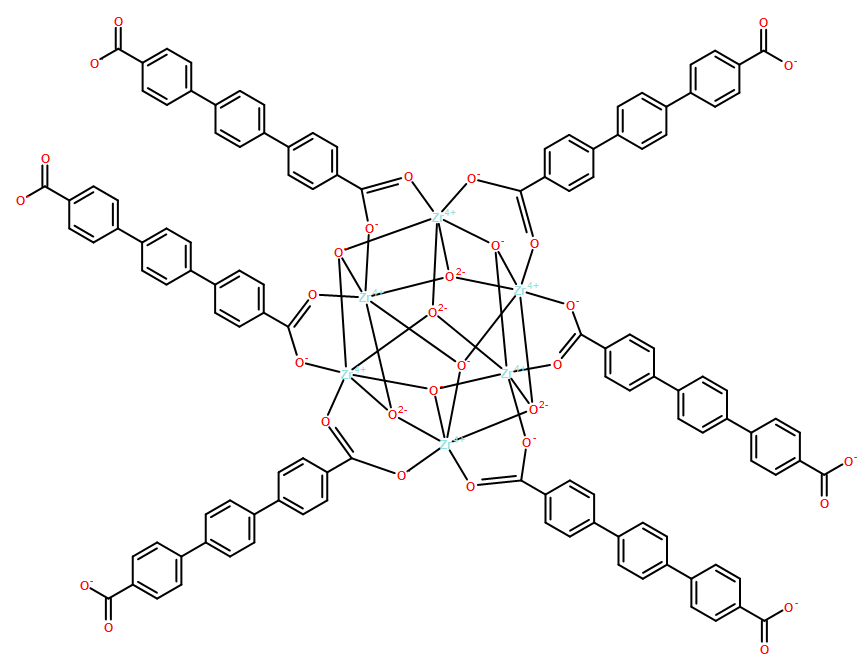

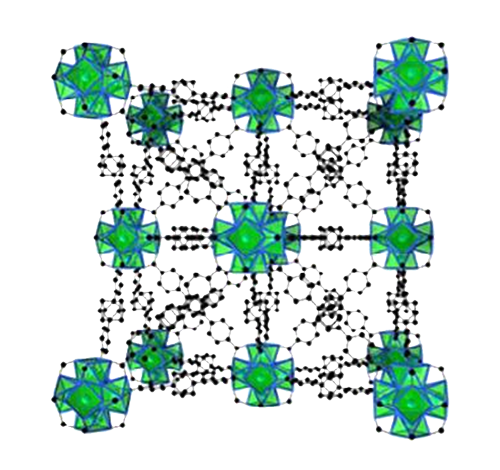

| 模拟结构 |   |
||||
产品性状
| 产品形貌 | 白色粉末 White Powder |
 |
||
| 粒径 | 500nm-1um 不规整 | |||
稳定性
1) UIO-68 在空气中稳定数月，在水溶液和酸性条件下不稳定，溶液状态小24小时晶型基本破坏 。

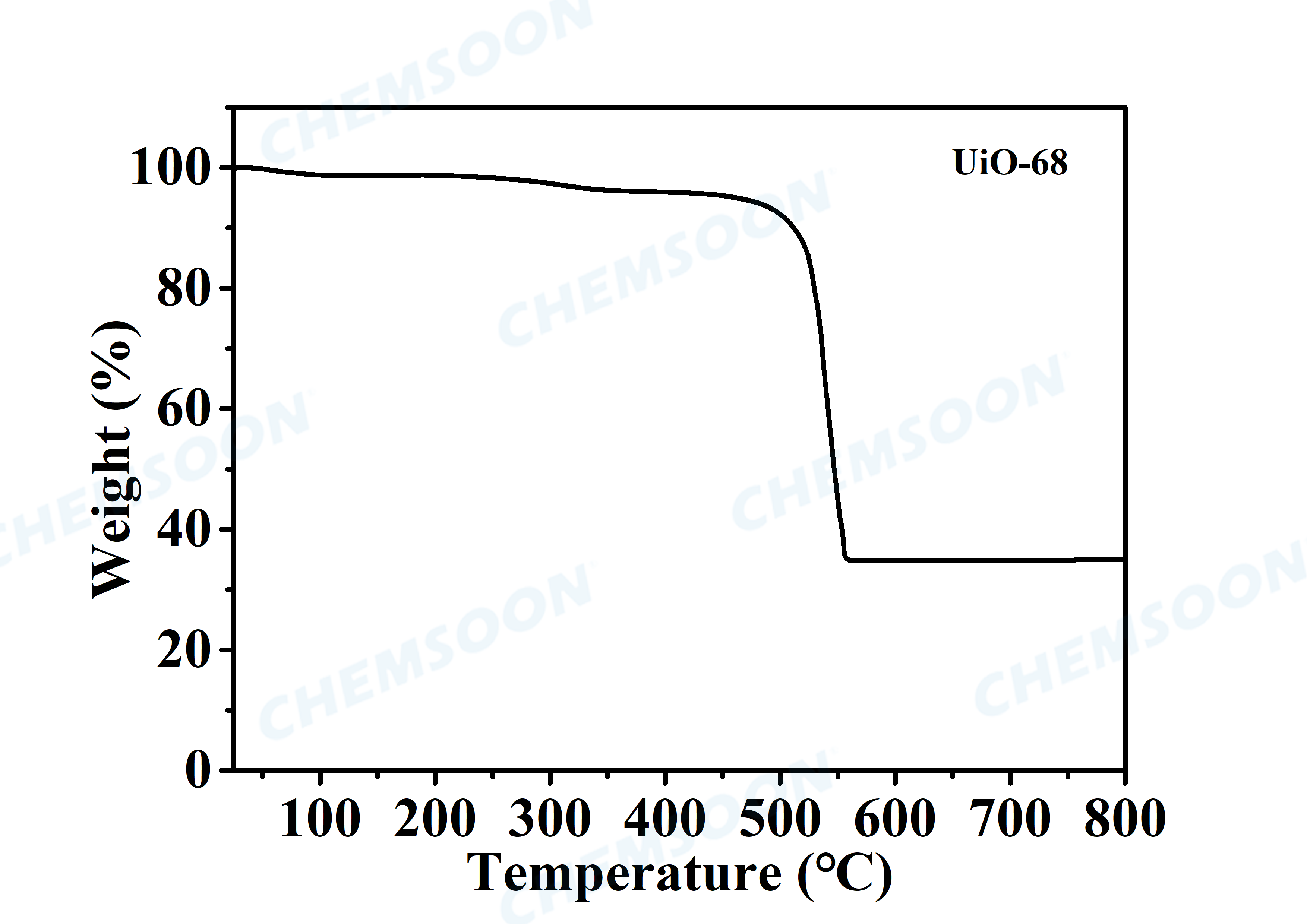

2) 高热稳定性、热分解温度大于500℃
2) 高热稳定性、热分解温度大于500℃
保存和活化方法
1) 常温或低温条件下，干燥密封保存
2) 建议使 用前150度（真空）烘箱活化3小时
2) 建议使 用前150度（真空）烘箱活化3小时
其他特性
荧光: λem=357nm， λex=438nm
应用领域
1) 具有超高比表面，是良好的储气材料和吸附材料
2) UIO-68的刚性结构是 良好的催化剂载体
2) UIO-68的刚性结构是 良好的催化剂载体

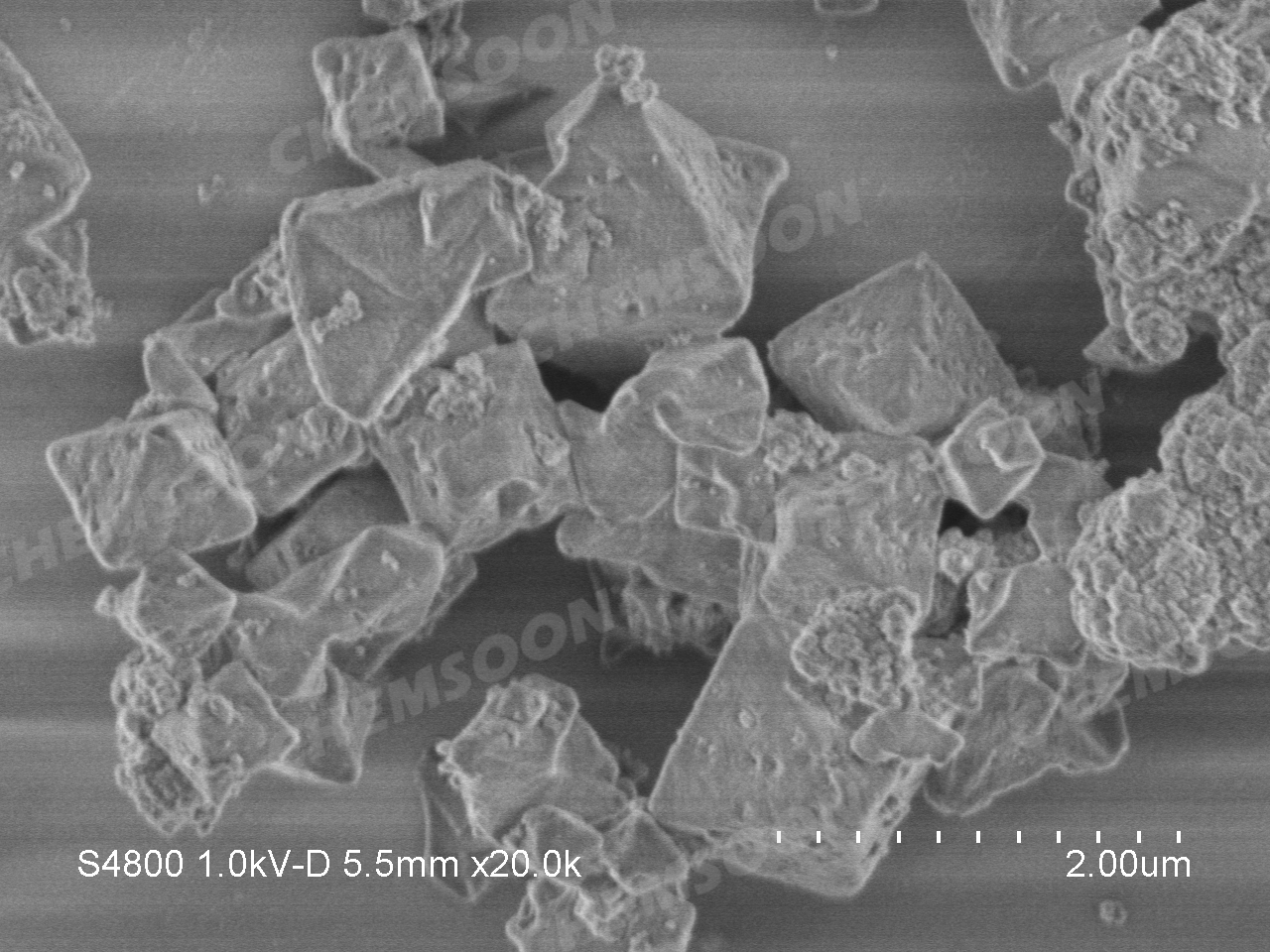

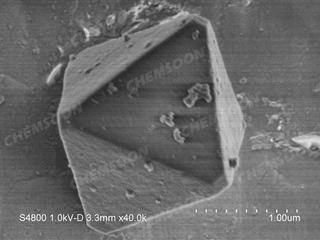

表征图谱
参考文献
1) J. H. Cavka, S. Jakobsen, U. Olsbye, N. Guillou, C. Lamberti, S. Bordiga, K. P. Lillerud, J. Am. Chem. Soc. 2008, 130, 13850-13851, DOI: 10.1021/ja8057953 ; A New Zirconium Inorganic Building Brick Forming Metal Organic Frameworks with Exceptional Stability
2) S. J. Garibaya, S. M. Cohen, Chem. Commun., 2010,46, 7700-7702, DOI: 10.1039/C0CC02990D ; Isoreticular synthesis and modification of frameworks with the UiO-66 topology
3) K. Manna, P. Ji, Z. Lin, F. Greene, A. Urban, Na. Thacker, W. Lin, Nat. Commun. 2016, 7, 12610, DOI: 10.1038/ncomms12610 ; Chemoselective single-site Earth-abundant metal catalysts at metal–organic framework nodes
