English
+86-21-51987688
sales@chemsoon.com
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
可定制MOF配体
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
其它金属MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
其他构型MOF材料
不同功能的MOF材料
气体吸附和分离
氢气吸附和分离
二氧化碳吸附和分离
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺COF材料
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
HOF氢键有机框架材料
功能材料
g-C3N4 碳化氮
光电材料中间体
光电材料
离子液体
荧光探针及中间体
高分子材料
RAFT试剂
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> 【MOF固载蛋白质】:通过超分辨率显微镜揭示金属有机框架载体中蛋白质三维分布
【MOF固载蛋白质】:通过超分辨率显微镜揭示金属有机框架载体中蛋白质三维分布

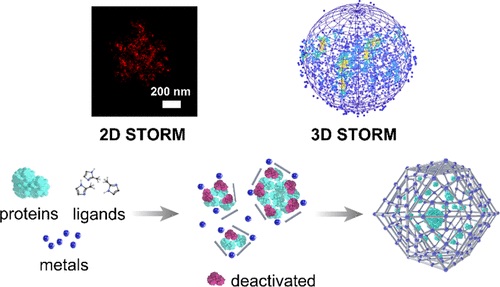

摘要:
1)清华大学戈钧老师等报道的本篇文章(J. Am. Chem. Soc. 2024)中利用直接随机光学重构显微镜(dSTORM)技术,结合聚类分析方法,研究了蛋白质在金属-有机框架(P@MOFs)中的三维分布。

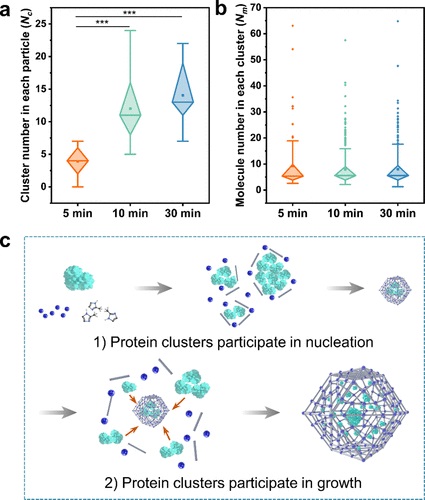

2)研究发现蛋白质分子与MOF前驱体相互作用形成团簇,并参与共沉淀过程。这种团簇形式通过减少蛋白质与锌离子和2-甲基咪唑(2-mIM)配体的直接接触,从而保持了整体酶活性。
3)本研究为P@MOFs的形成机制提供了新的见解,并为分析原位合成过程中蛋白质分子行为提供了基本工具,可用于开发具有高活性和功能性的不同结构。
研究背景:
1)在工业催化和生物制药领域,如何提高蛋白质在非生理条件下的稳定性是一个重要问题。
2)自然生物矿化过程启发了原位合成蛋白质@金属-有机框架(P@MOFs)的方法,该方法通过在水溶液中简单混合蛋白质、金属离子和有机配体来构建。
3)本研究首次使用超分辨率显微镜技术(dSTORM)和聚类分析来研究P@MOFs中蛋白质的三维分布模式,揭示了蛋白质在P@MOFs形成过程中的行为,并提出了蛋白质团簇参与共沉淀过程的新机制。
实验部分:
1) 使用共沉淀法合成了P@MOFs,并通过SEM、TEM、XRD、TGA、DLS和zeta电位等技术对合成的复合材料进行了表征。
2) 采用Alexa Fluor 647(AF647)作为荧光标签对蛋白质进行标记,并通过dSTORM技术获取了蛋白质在P@MOFs中的二维和三维分布图像。

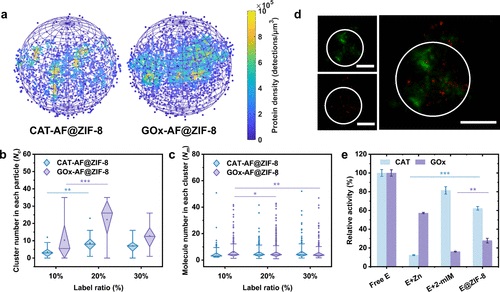

3) 利用聚类分析方法对dSTORM图像中的蛋白质分布进行了定量分析,发现蛋白质在P@MOFs中形成了团簇,并参与了共沉淀过程。
4) 对不同蛋白质负载量下的P@MOFs进行了活性评估,发现蛋白质团簇有助于维持整体酶活性。
分析测试
:
1) XRD和SEM/TEM结果证实了ZIF-8的晶体结构和形貌,ATR-FTIR确认了蛋白质的成功包封。

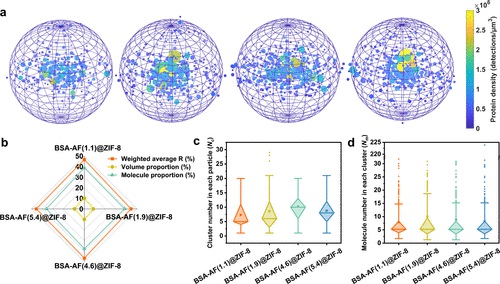

2) TGA分析显示BSA-AF分子的包封量约为13.9 wt %,荧光光谱证实了蛋白质-AF647在ZIF-8中的荧光特性。
3) dSTORM图像揭示了蛋白质在P@MOFs中的非均匀分布,聚类分析显示蛋白质倾向于在P@MOFs的中心区域形成高密度团簇。
4) Ripley’s K函数分析进一步验证了蛋白质团簇的存在,与完全空间随机分布(CSR)模型相比,蛋白质分布呈现出显著的空间聚集性。
总结:
1)本研究通过dSTORM技术和聚类分析,成功揭示了P@MOFs中蛋白质的三维分布,并提出了蛋白质团簇参与共沉淀过程的新机制。
2)研究结果表明,蛋白质团簇的形成有助于减少蛋白质与MOF前驱体的直接接触,从而保持了整体酶活性。
3)这一发现为理解P@MOFs的形成机制和活性保留提供了新的视角,并为开发具有高活性和功能性的P@MOFs结构提供了指导原则和基本工具。
展望:
1)探索不同类型蛋白质在P@MOFs中的分布行为,以及这些行为如何影响P@MOFs的催化性能;
2)进一步研究蛋白质团簇的形成机制,以及如何通过调控蛋白质-MOF相互作用来优化P@MOFs的结构和功能;
3)如开发新的荧光标记策略,以提高dSTORM成像的灵敏度和分辨率,从而更好地研究蛋白质在P@MOFs中的行为。
Direct Imaging of Protein Clusters in Metal–Organic Frameworks
文章作者:
Yu Liu, Shitong Cui, Wenjun Ma, Yibo Wu, Ruobing Xin, Yunxiu Bai, Zhuo Chen, Jianhong Xu, and Jun Ge*
DOI:
10.1021/jacs.4c01483
文章链接:
https://pubs.acs.org/doi/10.1021/jacs.4c01483
本文为科研用户原创分享上传用于学术宣传交流,具体内容请查阅上述论文,如有错误、侵权请联系修改、删除。未经允许第三方不得复制转载。
选择分类
