摘要:

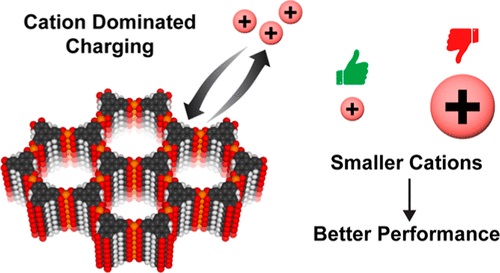

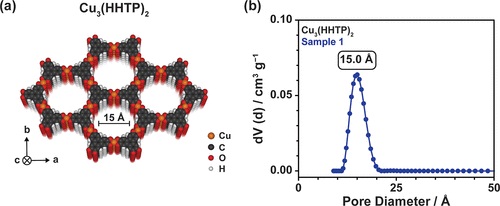

1)Université Paul Sabatier Toulouse III的Patrice Simon& University of Cambridge 的Alexander C. Forse等报道的本篇文章(J. Am. Chem. Soc. 2024)中探讨了电解液中阳离子尺寸对层状MOF Cu3(HHTP)2电容性能和电荷存储机制的影响。

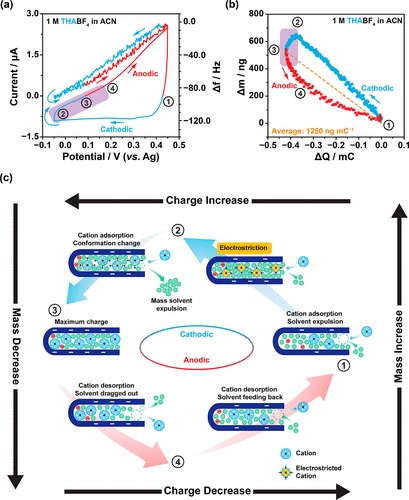

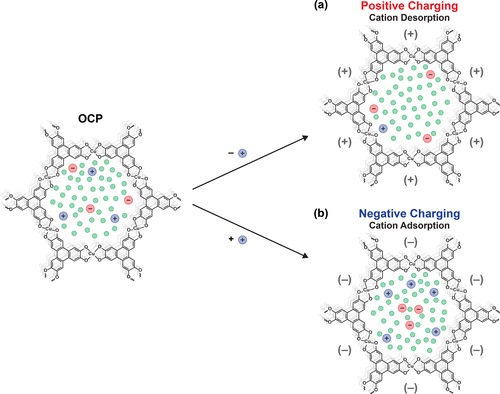

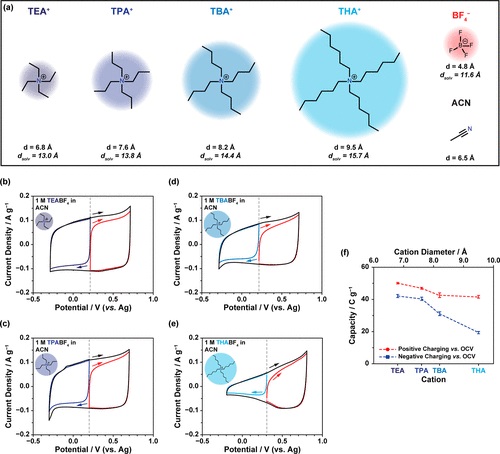

2)实验结果表明,较小的阳离子在正负充电过程中都能带来更高的电容性能。电化学石英晶体微天平(EQCM)测量支持了四烷基铵(TAA+)电解液中以阳离子为主的电荷存储机制,并暗示了在阳离子尺寸较大时溶剂可能参与电荷存储。研究结果表明,较大的电解液阳离子会导致MOF电极的孔隙饱和,导致更不对称的充电和更低的整体能量存储性能。
3)这是首次使用原位EQCM技术研究层状MOF超级电容器的充电机制,证明了在MOF基超级电容器中使用较小的电解液离子可以带来更高的电容性能。
Understanding Electrolyte Ion Size Effects on the Performance of Conducting Metal–Organic Framework Supercapacitors 文章作者:Jamie W. Gittins, Kangkang Ge, Chloe J. Balhatchet, Pierre-Louis Taberna, Patrice Simon*, and Alexander C. Forse* DOI:10.1021/jacs.4c00508 文章链接:https://pubs.acs.org/doi/10.1021/jacs.4c00508
