English
+86-21-51987688
sales@chemsoon.com
我的账户
购物车
0
件
结构式搜索
首页
MOF材料有机配体
羧酸MOF配体
多元羧酸MOF配体
四元羧酸MOF配体
三元羧酸MOF配体
二元羧酸MOF配体
对苯二甲酸型配体
间苯二甲酸型配体
联苯二甲酸型配体
多联苯二甲酸型配体
其它二元羧酸配体
含氮MOF配体
多元含氮MOF配体
多元吡啶配体
多元咪唑配体
其他多元含氮唑配体
三元含氮MOF配体
三元吡啶配体
三元咪唑配体
其他三元含氮唑配体
二元含氮MOF配体
二元吡啶配体
二元咪唑配体
其他二元含氮唑配体
羧酸含氮混合MOF配体
多元混合配体
三元混合配体
二元混合配体
其他MOF配体
二维MOF配体
卟啉
A4-卟啉
A2B2-卟啉
A3B1-卟啉
原卟啉和其他卟啉
金属卟啉
可定制MOF配体
有机框架单体砌块
四苯乙烯砌块
单取代TPE分子
双取代TPE分子
四取代TPE分子
三苯基苯砌块
对苯二甲酸衍生物
异肽酸酯砌块
联吡啶中间体
卤代芳烃中间体
其他单体中间体
COF有机单体
醛COF单体
多元醛基COF单体
四元醛基COF单体
三元醛基COF单体
二元醛基COF单体
氨基COF单体
多元氨基COF单体
四元氨基COF单体
三元氨基COF单体
二元氨基COF单体
硼酸和硼酸酯单体
多元硼酸单体
三元硼酸单体
二元硼酸单体
炔基有机框架单体
多元炔基单体
三元炔基单体
二元炔基单体
腈基有机框架单体
多元腈基单体
三元腈基单体
二元腈基单体
乙腈基单体
卤代有机框架单体
多元卤代单体
三元卤代单体
二元卤代单体
邻二酚和二胺单体
多元二酚和二胺单体
三元二酚和二胺单体
二元二酚和二胺单体
混合COF单体
其他COF单体
可定制COF单体
MOF-有机框架材料
按金属分类的MOF材料
含铁MOF材料
含铜MOF材料
含铝MOF材料
含锆MOF材料
含锌MOF材料
含钛MOF材料
含铬MOF材料
其它金属MOF材料
按构型来源的MOF材料
IRMOFs
IRMOFs 1-12
MOF-74
MIL-MOF材料
MIL-101型MOF材料
MIL-100型MOF材料
MIL-53型MOF材料
其他MIL-MOFs
ZIF-MOF材料
UiO-MOF材料
PCN-MOF材料
阴离子柱撑多孔材料
其他构型MOF材料
不同功能的MOF材料
气体吸附和分离
氢气吸附和分离
二氧化碳吸附和分离
工业气体分离
乙炔/乙烯/乙烷的分离
丙炔/丙烯/丙烷的分离
氧气吸附和空分
大孔MOF-用于酶固定
规则介孔MOF材料
细胞实验用纳米级MOF
二维导电MOF材料
吸水吸湿MOF材料
发光MOF材料和探针
COF共价有机框架材料
亚胺类COF材料
β-酮烯胺COF材料
共价三嗪框架材料CTF
聚酰亚胺PI-COF材料
sp2-碳碳双键COF材料
HOF氢键有机框架材料
功能材料
g-C3N4 碳化氮
光电材料中间体
光电材料
离子液体
荧光探针及中间体
高分子材料
RAFT试剂
高分子单体
引发剂
交联剂
Cross-Linkers
聚合物
合成化学
原料药合成
API原料药
医药中间体
中药标准品
抑制剂
农药标准品
辅酶
植物提取物衍生物
特种氘代试剂
配体和催化剂
不对称催化配体
小分子催化剂
其他配体
金属催化剂
合成砌块
手性中间体
稠环及衍生物
叠氮/重氮
芳烃
取代芳烃
羧酸/酯类
含氮杂环
腈类
硼酸
长链
烯烃/炔烃
其它化合物
首页
>
行业动态
> 【手性MOF复合材料】:光固化3D打印制备具有圆偏振余辉的金属-有机框架单体
【手性MOF复合材料】:光固化3D打印制备具有圆偏振余辉的金属-有机框架单体
摘要:
中国科学院大学谷志刚老师等报道的本篇文章(Adv. Mater.2024, 2313749)中首次报道了一种具有圆偏振发光(CPL)余辉的金属-有机框架(MOFs)材料。通过手性诱导方法结合辅助配体调控策略,成功合成了一系列含有相似结构单元但余辉时间不同的Zn基复合物。这些复合物展现出强烈的手性信号、明显的光致发光(PL)余辉特性以及强烈的CPL性能。此外,本研究首次提出使用光固化3D打印技术制备从二维图案到三维框架的手性MOFs单体,用于防伪和信息加密应用。这不仅开发了通过光固化3D打印技术制备手性复合物,而且为光学应用中可调CPL余辉提供了新策略。
研究背景:
1. 在光学应用中,开发具有圆偏振发光余辉的MOFs材料是一个重要挑战,尤其是在防伪和信息安全领域。
2. 已有研究通过纯手性MOFs和主客体MOFs材料实现了CPL,但关于MOFs基CPL余辉材料的研究相对有限。
3. 本研究通过手性诱导和辅助配体策略调控余辉时间,合成了新型手性Zn基复合物,并利用光固化3D打印技术制备了手性MOFs单体,为光学应用提供了新的材料选择。
实验部分:
1. 合成实验:通过溶剂热法合成了三种Zn基复合物ZnIDC、ZnIDC(bpy)和ZnIDC(bpe),并通过引入手性源(R/S)-BINAM制备了手性复合物R/S-ZnIDC、R/S-ZnIDC(bpy)和R/S-ZnIDC(bpe)。

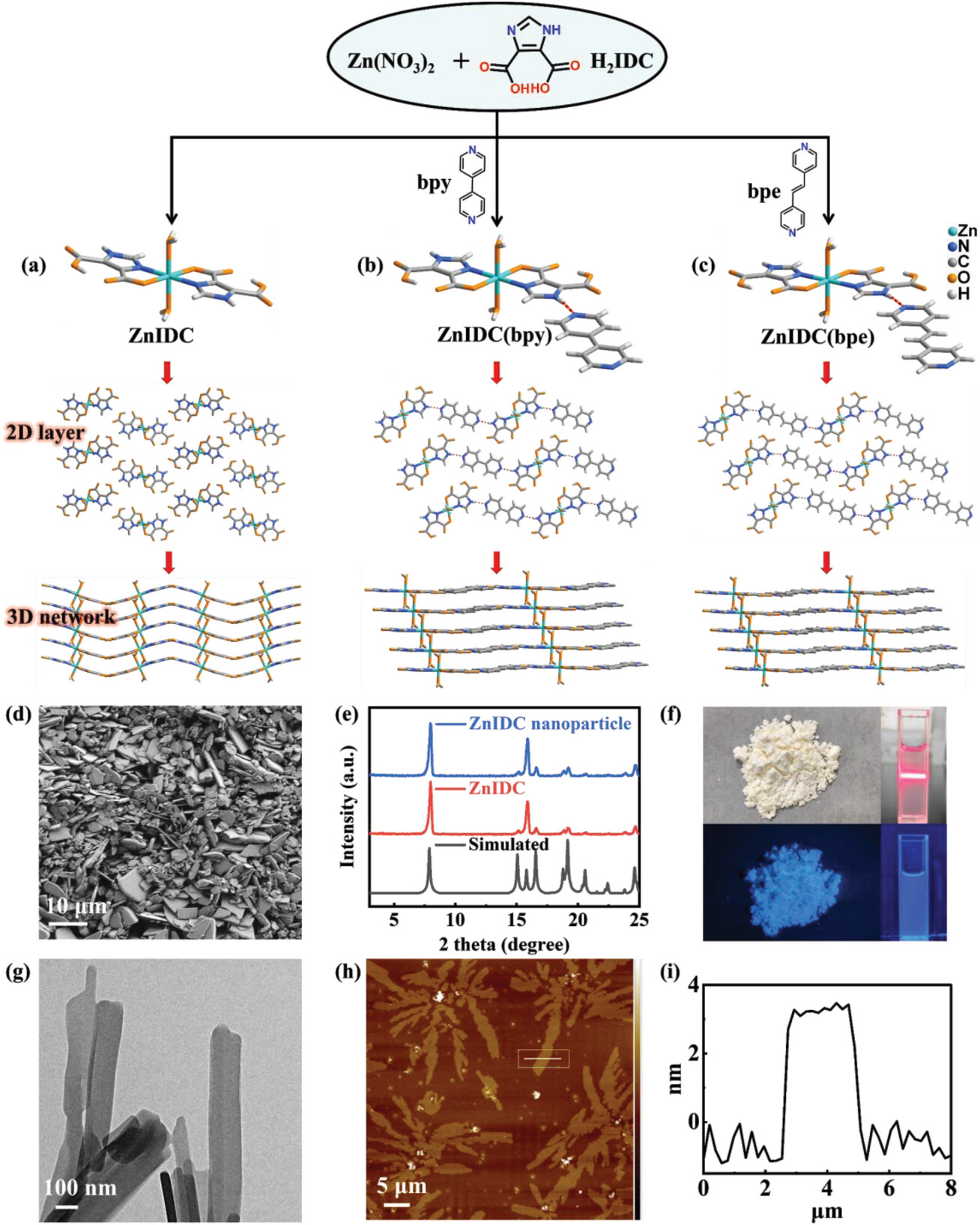

2. 结构表征:使用粉末X射线衍射(PXRD)对合成的MOFs进行了晶体结构表征,并通过扫描电子显微镜(SEM)和透射电子显微镜(TEM)观察了样品的形貌。
3. 光学性能测试:测量了不同温度下的光致发光(PL)光谱和磷光寿命,以及圆偏振发光(CPL)性能。

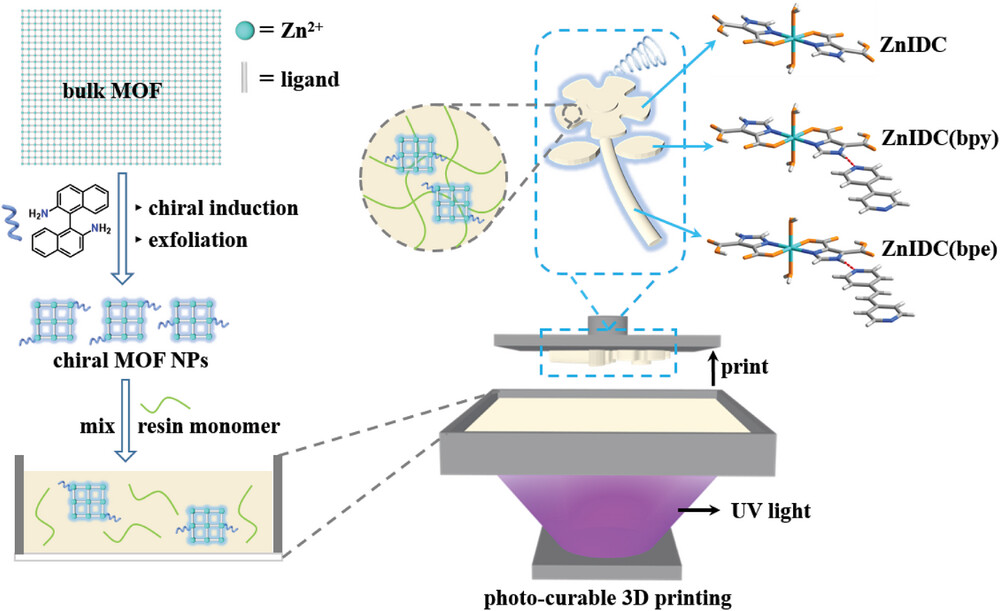

4. 3D打印:将手性MOFs纳米粒子与光固化树脂混合,利用光固化3D打印技术制备了多种手性复合物基单体,包括2D图案和3D框架。
分析测试:
1. 比表面和孔径分析:通过Brunauer–Emmett–Teller(BET)表面面积分析,得到了ZnIDC、ZnIDC(bpy)和ZnIDC(bpe)的比表面分别为1.49 m²/g、7.54 m²/g和3.02 m²/g。

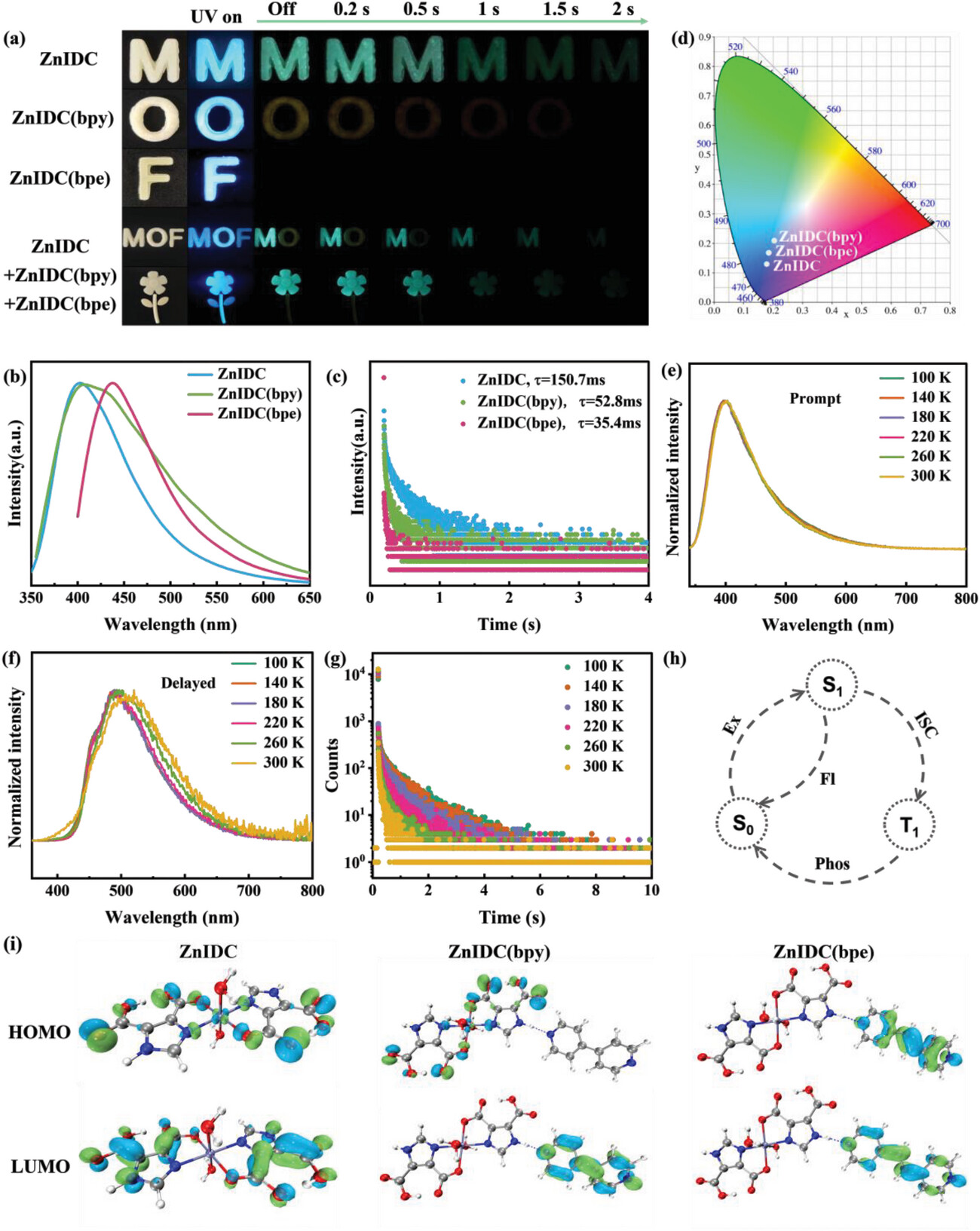

2. 光致发光测试:ZnIDC、ZnIDC(bpy)和ZnIDC(bpe)在365 nm激发下显示蓝色发射,中心波长约为402 nm、408 nm和435 nm。磷光寿命分别为150.7 ms、52.8 ms和35.4 ms。

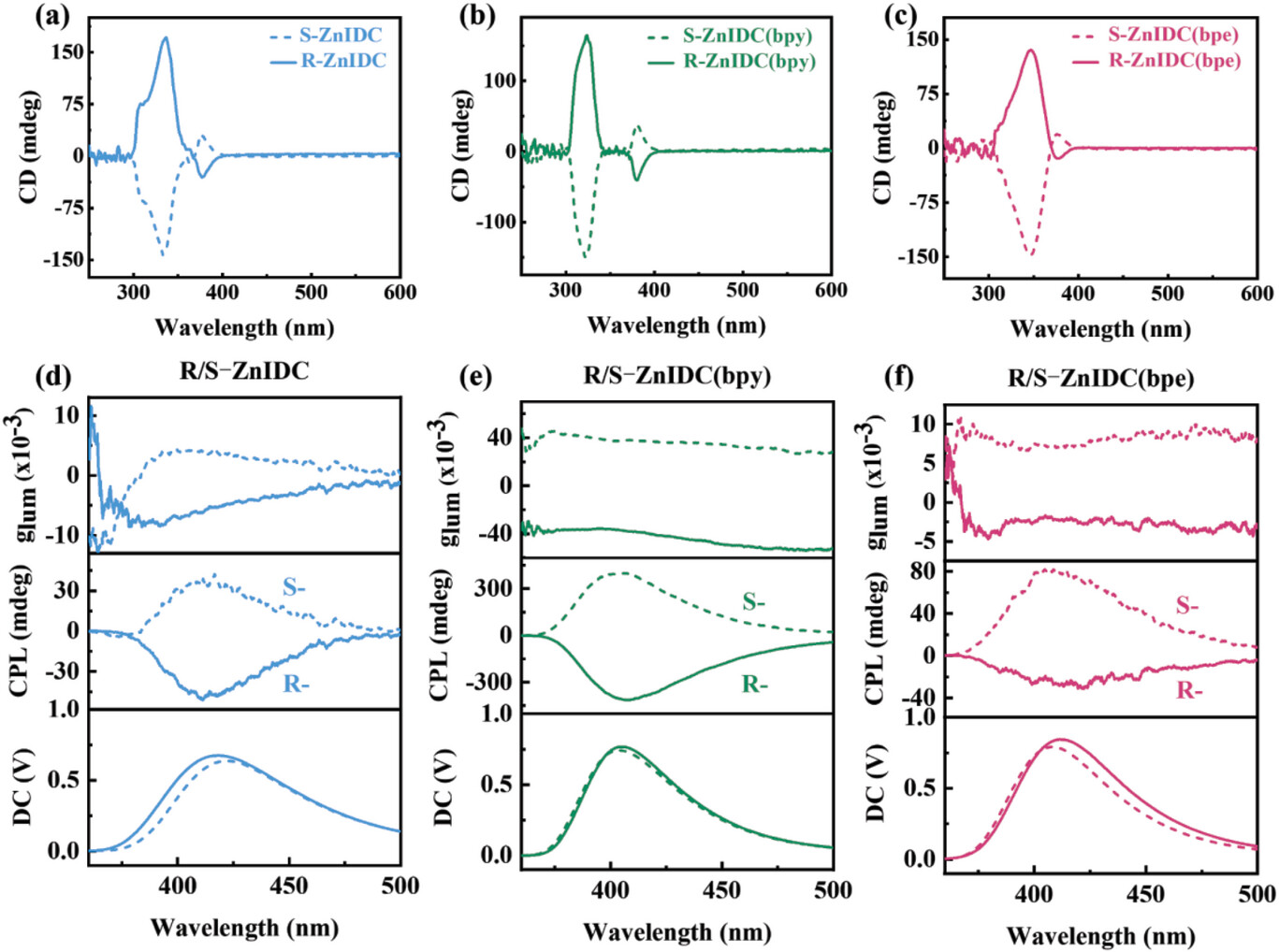

3. 圆偏振发光测试:手性复合物R/S-ZnIDC、R/S-ZnIDC(bpy)和R/S-ZnIDC(bpe)的发光不对称因子(glum)分别达到±5.2×10⁻³、±3.7×10⁻²和±7.2×10⁻³。

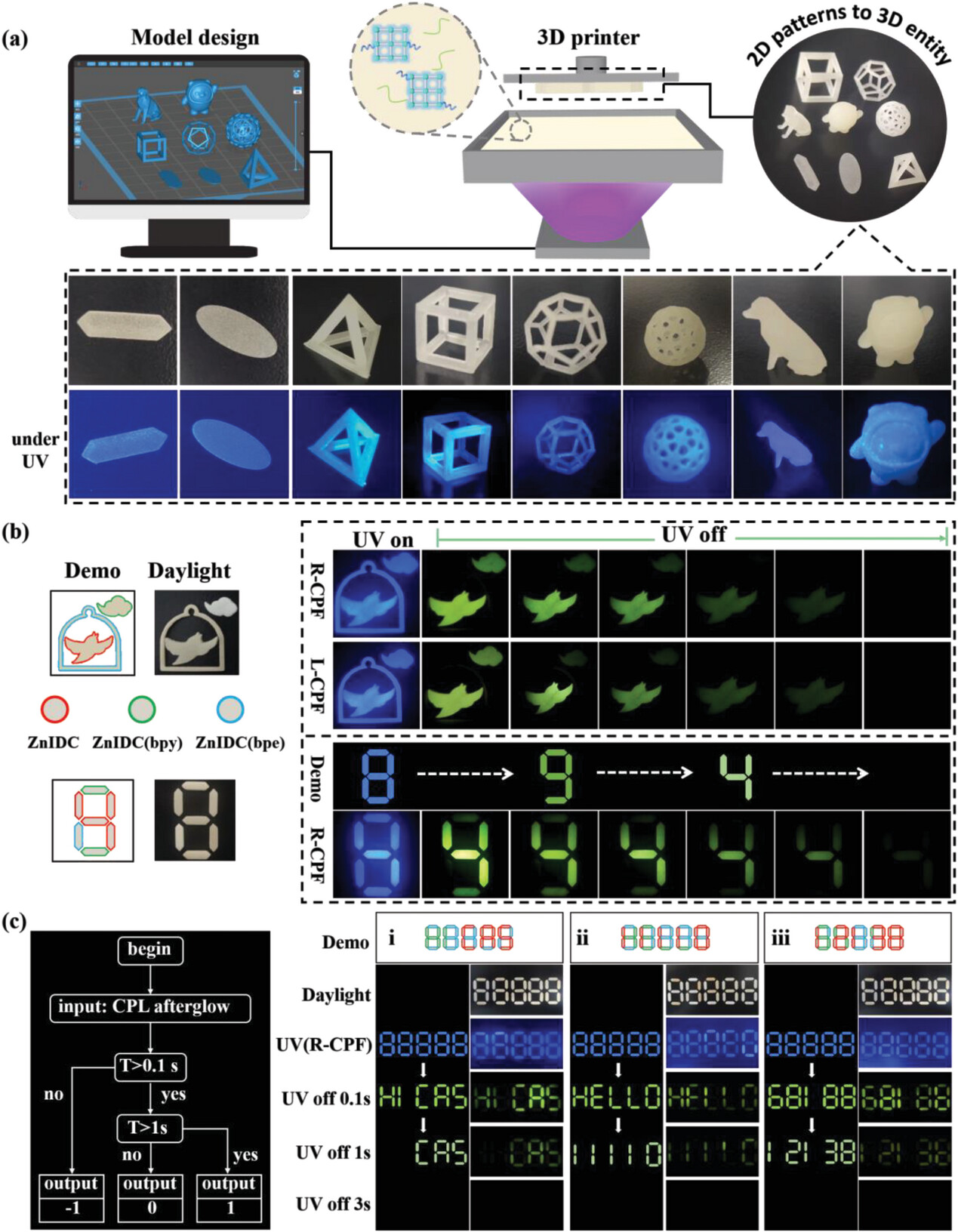

4. 3D打印结构表征:通过光固化3D打印技术制备的手性复合物基单体,展示了不同的余辉时间,分别为约3秒、1秒和小于0.1秒,这归因于辅助配体长度对手性信号和余辉时间的影响。
总结:
本研究成功开发了一系列具有CPL余辉的手性Zn基复合物,并通过光固化3D打印技术制备了手性MOFs复合物固件。这些打印物件不仅展示了不同的余辉时间,还具有强烈的手性信号和CPL性能。此外,通过3D打印技术,实现了从二维图案到三维框架的手性MOFs复合物的构建,为防伪和信息安全领域提供了新材料和新策略。
展望:
1. 未来可以进一步研究辅助配体对余辉时间影响的详细机制,为设计具有特定余辉时间的MOFs提供理论基础。
2. 未来可以探索手性MOFs在光学领域的其他潜在应用,如光学数据存储和显示技术。
3. 未来可以优化光固化3D打印工艺,提高手性MOFs单体的分辨率和复杂度,以满足更精细的光学器件制造需求。
4. 未来可以开发更多基于手性MOFs的加密模型,提高信息安全性能,为防伪技术提供新的思路。
Photo-Curable 3D Printing of Circularly Polarized Afterglow Metal–Organic Framework Monoliths
文章作者:
Ming-Yi Zheng, Zhi-Bin Jin, Zhi-Zhou Ma, Zhi-Gang Gu, Jian Zhang
DOI:
10.1002/adma.202313749
文章链接:
https://onlinelibrary.wiley.com/doi/10.1002/adma.202313749
本文为科研用户原创分享上传用于学术宣传交流,具体内容请查阅上述论文,如有错误、侵权请联系修改、删除。未经允许第三方不得复制转载。
选择分类
